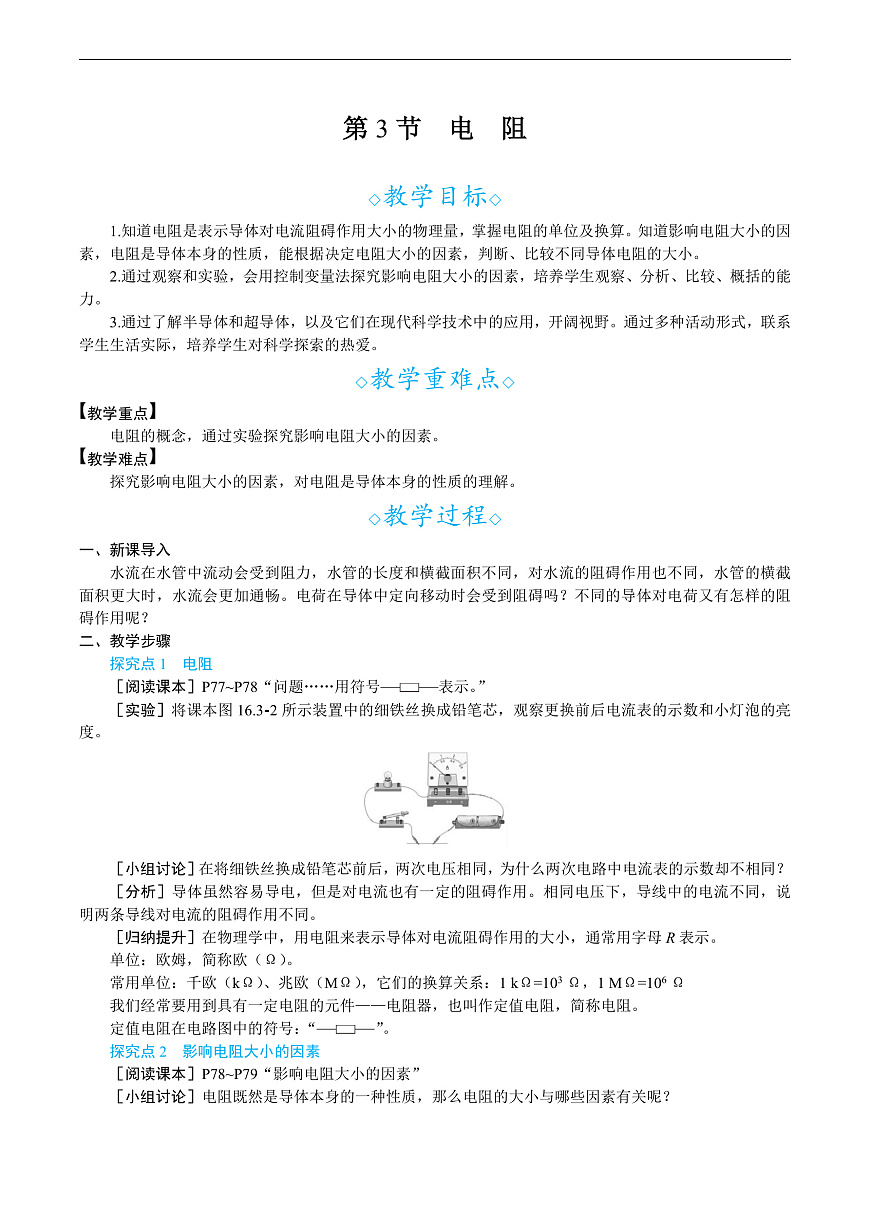

人教版物理九年级上册 第十六章 第3节 电阻 课件+教案+习题（原卷版+解析版）

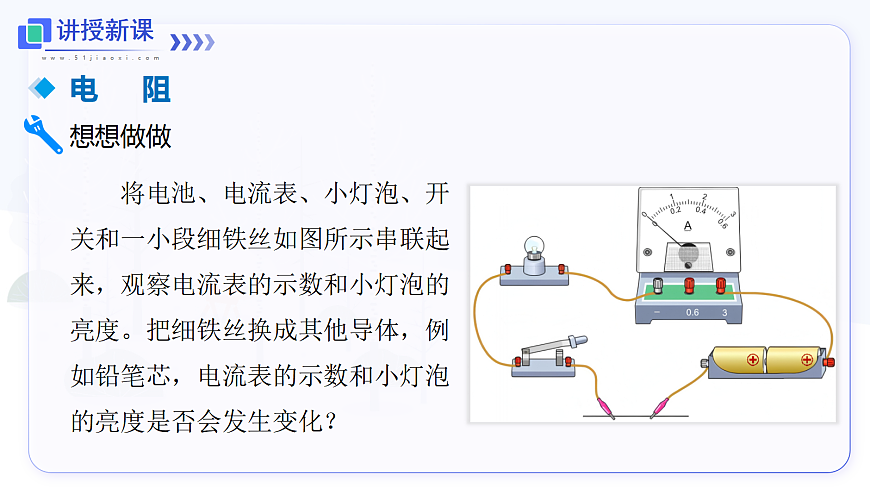

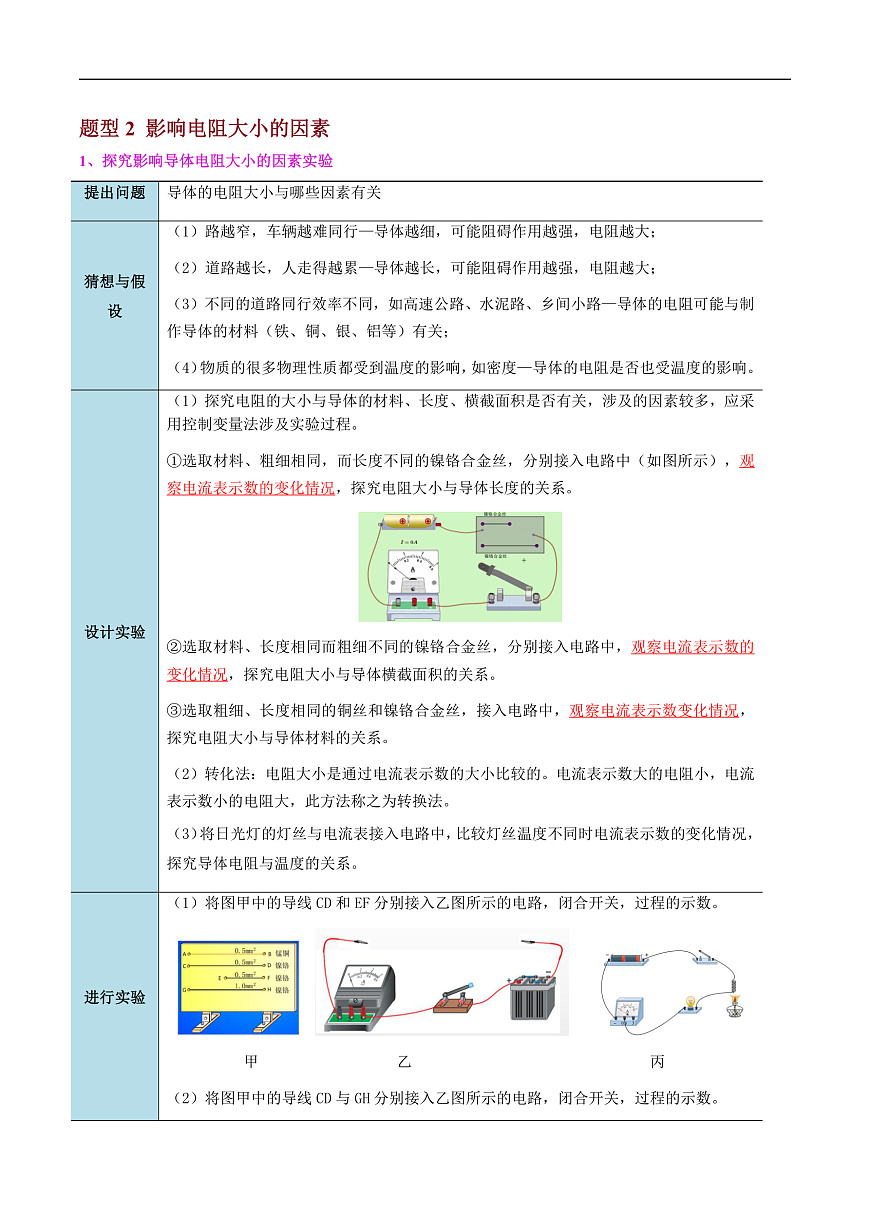

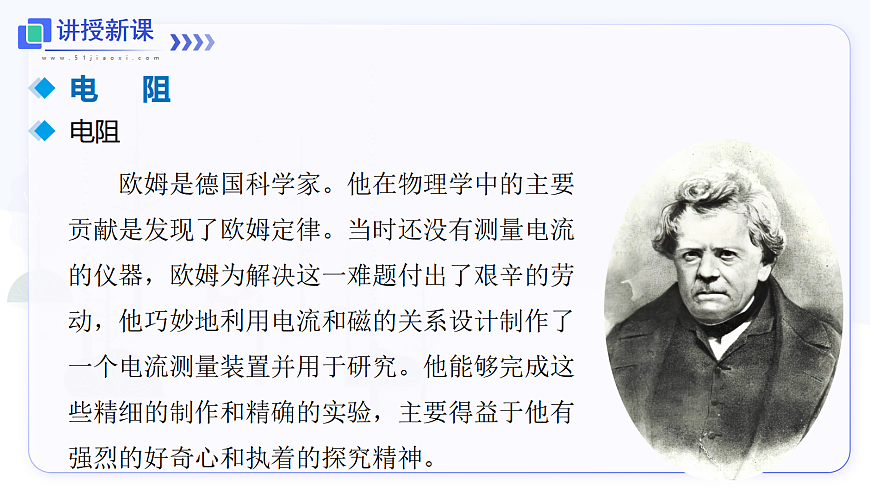

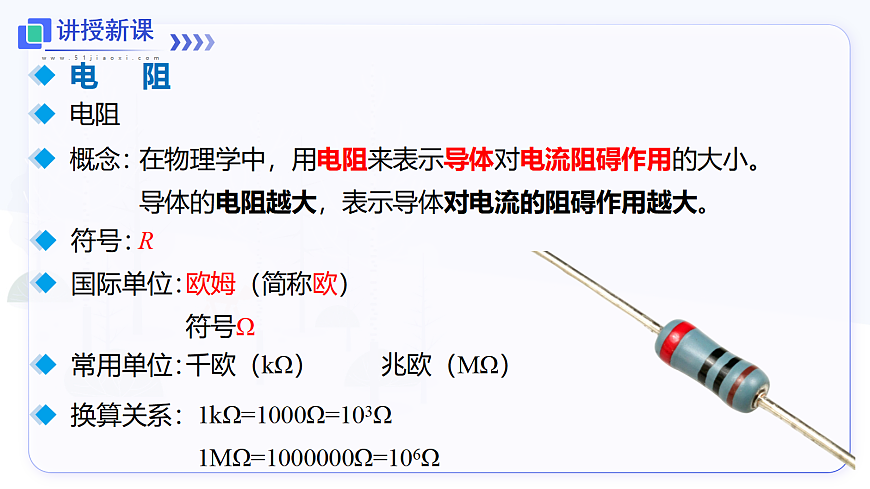

16.3 电阻电阻想想做做将电池、电流表、小灯泡、开关和一小段细铁丝如图所示串联起来，观察电流表的示数和小灯泡的亮度。把细铁丝换成其他导体，例如铅笔芯，电流表的示数和小灯泡的亮度是否会发生变化？电阻想想做做电池提供的电压是相同的，当电路中接入不同的导体时，电流表的示数通常不同。电阻电阻概念：在物理学中，用电阻来表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻碍作用越大。符号：国际单位：常用单位：换算关系：R欧姆（简称欧）符号Ω千欧（kΩ） 兆欧（MΩ）1kΩ=1000Ω=103Ω1MΩ=1000000Ω=106Ω电阻电阻欧姆是德国科学家。他在物理学中的主要贡献是发现了欧姆定律。当时还没有测量电流的仪器，欧姆为解决这一难题付出了艰辛的劳动，他巧妙地利用电流和磁的关系设计制作了一个电流测量装置并用于研究。他能够完成这些精细的制作和精确的实验，主要得益于他有强烈的好奇心和执着的探究精神。电阻常见的电阻实验室小灯泡中灯丝的电阻通常为几欧姆到十几欧姆长1m、横截面积1mm2的家用铜导线，电阻为百分之几欧姆电阻电阻器含义：具有一定电阻的元件。也叫作定值电阻。电路图元件符号：影响电阻大小的因素演示 影响电阻大小的因素1. 电阻的大小是否跟导线的长度有关？选用横截面积相同、长度不同的两根镍铬合金丝，分别将它们接入电路中，观察电流表的示数。比较通过长短不同的镍铬合金丝的电流大小。影响电阻大小的因素演示 影响电阻大小的因素2. 电阻的大小是否跟导线的横截面积有关？选用长度相同、横截面积不同的两根镍铬合金丝，分别将它们接入电路中，观察电流表的示数。比较通过横截面积不同的镍铬合金丝的电流大小。影响电阻大小的因素演示 影响电阻大小的因素影响电阻大小的因素演示 影响电阻大小的因素从实验中可以看到：横截面积相同时，较长的镍铬合金丝中电流较小；长度相同时，横截面积较小的镍铬合金丝电流较小。导体的电阻跟它的长度和横截面积有关。影响电阻大小的因素演示 影响电阻大小的因素思考：实验中使用了哪些实验方法？答：转换法：导体电阻的大小不能直接看出，实验中通过观察电路中电流表的示数来感知电路中导体电阻的大小；控制变量法：电阻的大小与导体的横截面积、长度、材料有关，在研究电阻与其中一个因素的关系时，应该控制其他因素相同，只让这个因素改变，然后看电阻的变化，进而确定电阻与这个因素的关系。影响电阻大小的因素导体的电阻研究表明，材料不同，导电性能也不同。天然橡胶棒的电阻，大约是长度、横截面积相同铁棒的2×1016倍。影响电阻大小的因素导体的电阻下图显示的是不同材料在导电性能上的排序，从下至上，材料的导电性能依次增强。铜的导电性能优于铁。对于长度、横截面积相同的铁丝和铜丝，铁丝的电阻是铜丝的近6倍，所以一般不用铁制作导线。影响电阻大小的因素导体的电阻导体的电阻是导体本身的一种性质，它的大小取决于导体的材料、长度和横截面积等因素影响电阻大小的因素科学世界 半导体影响电阻大小的因素科学世界 超导现象1. 如图所示的电路元件是（　　）A. 电阻 B. 电池 C. 开关 D. 灯泡A2. 如图所示的铝芯电缆是一种输电导线。在某村输电线路改造工程中，更换的铝芯电缆比旧铝芯电缆电阻更小，主要是因为新电缆的（　　）A. 铝芯更细 B. 铝芯更粗 C. 绝缘皮更薄 D. 绝缘皮更厚B3. 如图所示，利用铅笔做几个小实验：（1）压笔尖的手指比压笔尾的手指疼，说明压力相等时，压力的作用效果与 有关。（2）将夹子M向右移动，小灯泡变暗，铅笔芯接入电路的电阻变 。受力面积大4. LED灯已广泛应用于展示台装饰、居家照明、城市夜景美化等，制作LED灯的材料是________（选填“半导体”或“超导体”）。如图为某学校电子屏中滚动播放的标语，其显示屏中的“增”字有一部分未显示出来，其它部分正常发光，由此可知，未发光部分与其它部分之间是______联的。半导体并电阻电阻 影响电阻大小的因素材料 长度单位：欧姆（Ω）、千欧（kΩ）、兆欧（MΩ）电阻器电阻符号：R 横截面积
