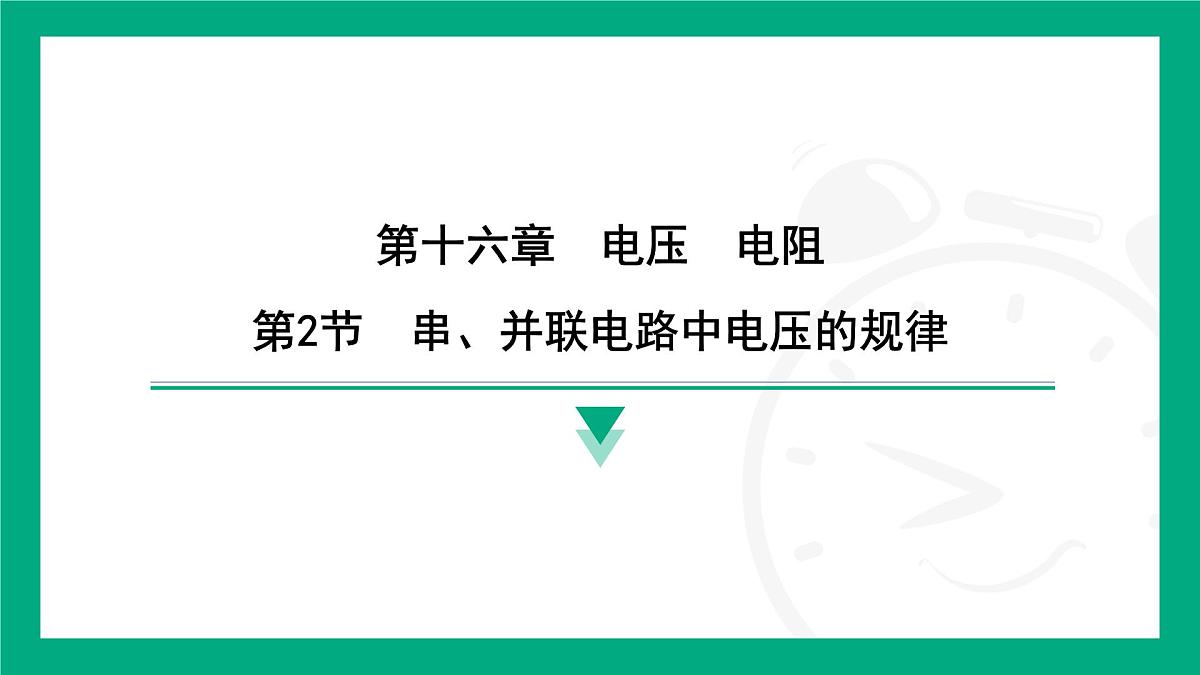

人教版（2024）九年级全册（2024）第十六章 电压 电阻第2节 串、并联电路中电压的规律课前预习课件ppt

这是一份人教版（2024）九年级全册（2024）第十六章 电压 电阻第2节 串、并联电路中电压的规律课前预习课件ppt，共16页。

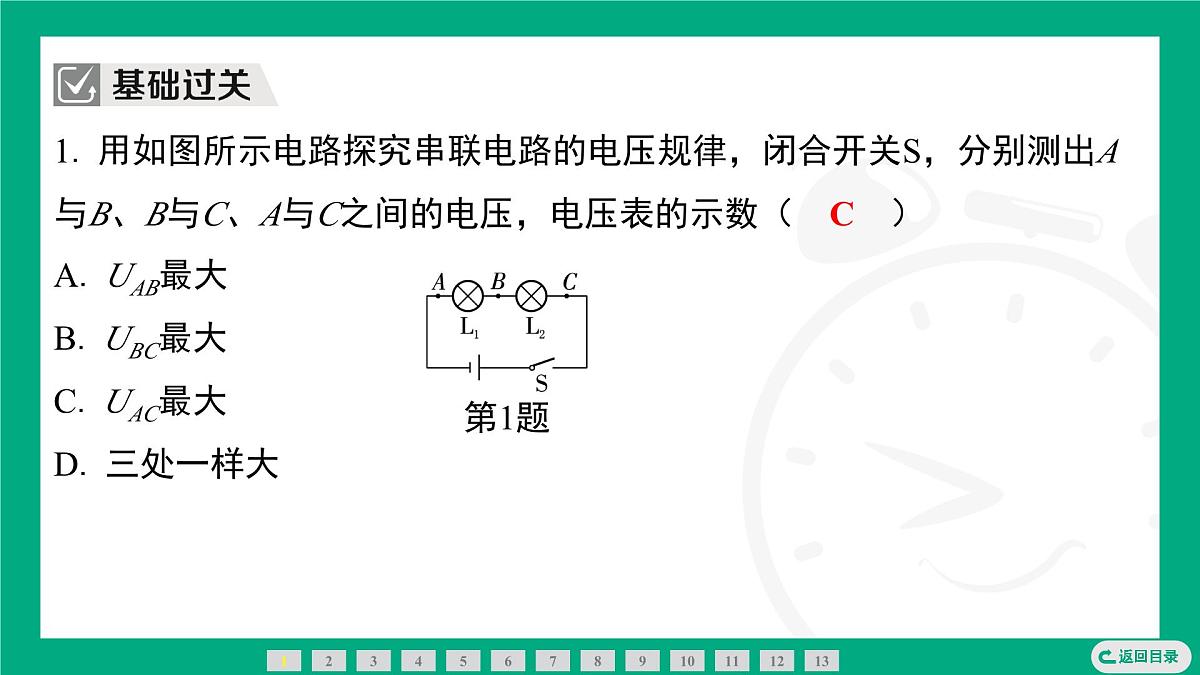

1. 用如图所示电路探究串联电路的电压规律，闭合开关S，分别测出A 与B、B与C、A与C之间的电压，电压表的示数（　C　）

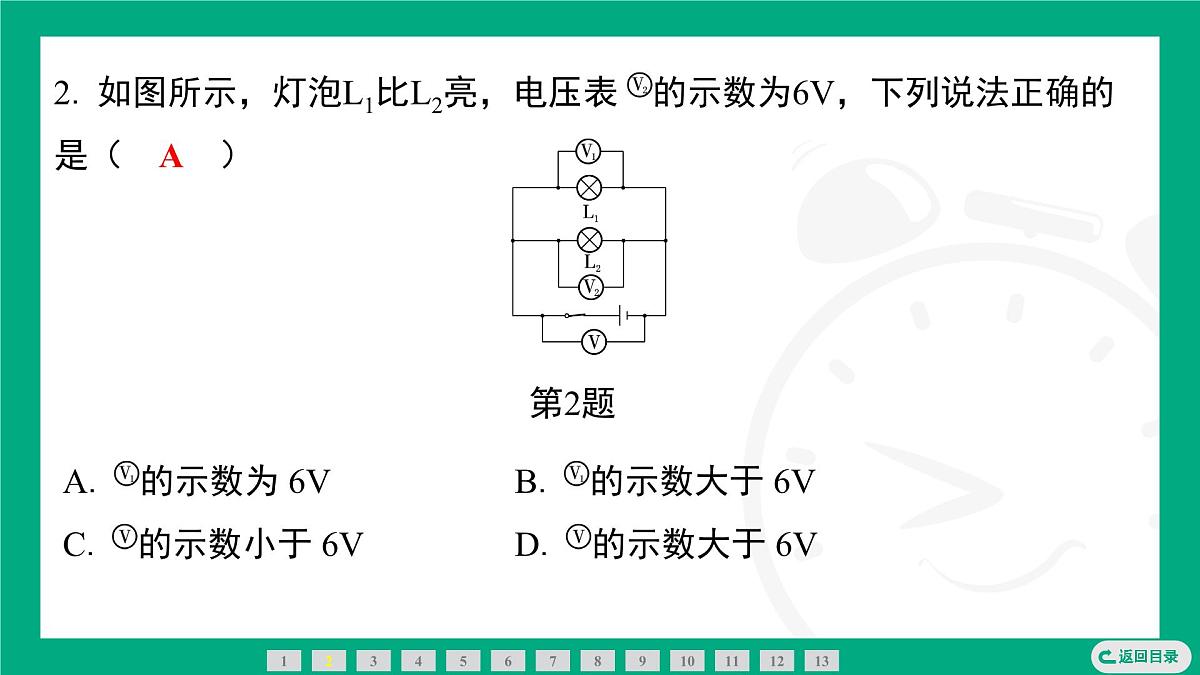

2. 如图所示，灯泡L1比L2亮，电压表 的示数为6V，下列说法正确的 是（　A　）
第2题　　

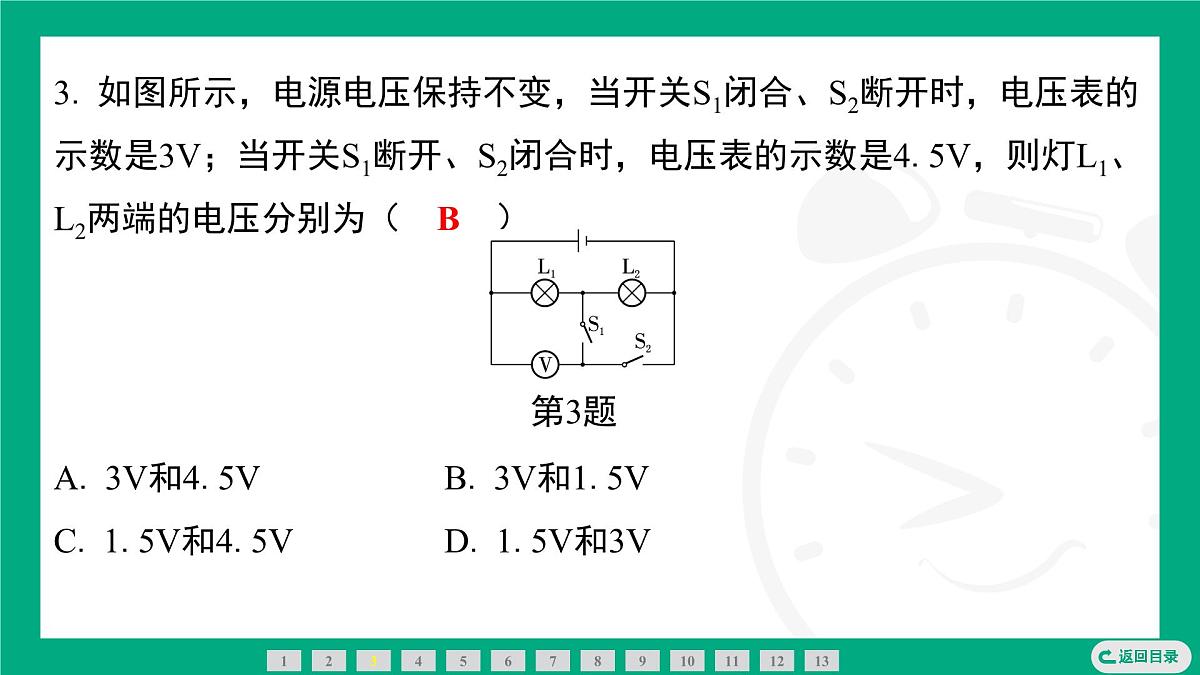

3. 如图所示，电源电压保持不变，当开关S1闭合、S2断开时，电压表的 示数是3V；当开关S1断开、S2闭合时，电压表的示数是4.5V，则灯L1、 L2两端的电压分别为（　B　）
第3题

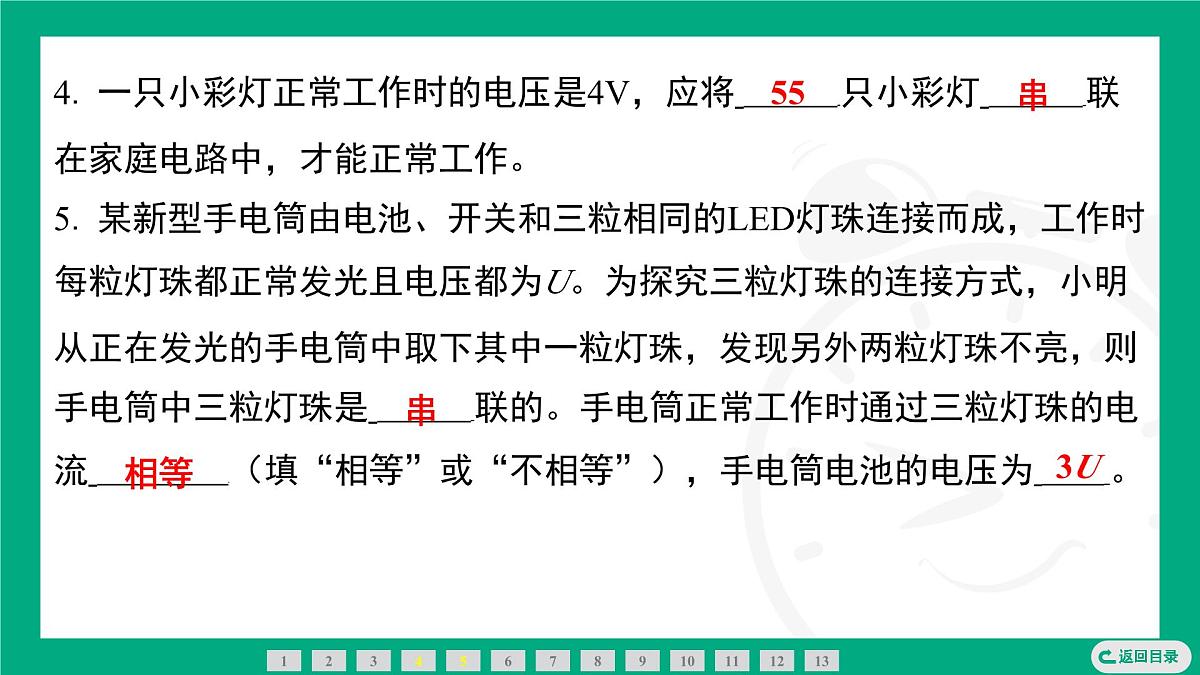

4. 一只小彩灯正常工作时的电压是4V，应将 只小彩灯 ⁠联 在家庭电路中，才能正常工作。5. 某新型手电筒由电池、开关和三粒相同的LED灯珠连接而成，工作时 每粒灯珠都正常发光且电压都为U。为探究三粒灯珠的连接方式，小明 从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，则 手电筒中三粒灯珠是 联的。手电筒正常工作时通过三粒灯珠的电 流 （填“相等”或“不相等”），手电筒电池的电压为 ⁠。

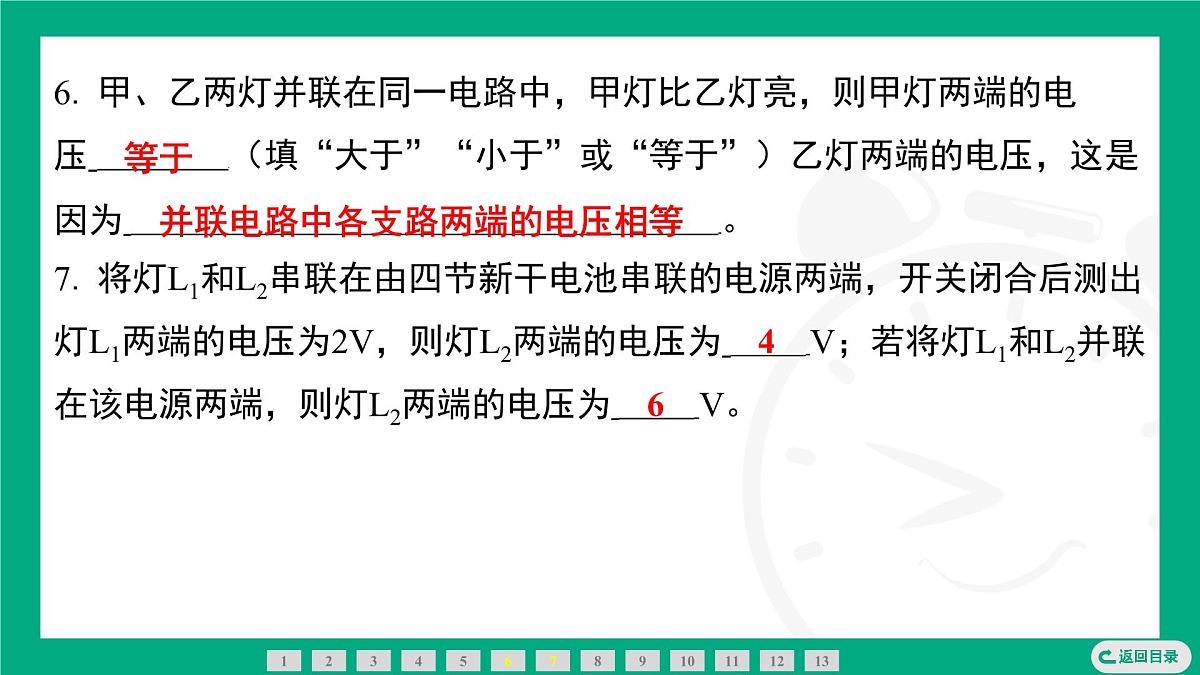

6. 甲、乙两灯并联在同一电路中，甲灯比乙灯亮，则甲灯两端的电 压 （填“大于”“小于”或“等于”）乙灯两端的电压，这是 因为 ⁠。
7. 将灯L1和L2串联在由四节新干电池串联的电源两端，开关闭合后测出 灯L1两端的电压为2V，则灯L2两端的电压为 V；若将灯L1和L2并联 在该电源两端，则灯L2两端的电压为 V。
并联电路中各支路两端的电压相等　

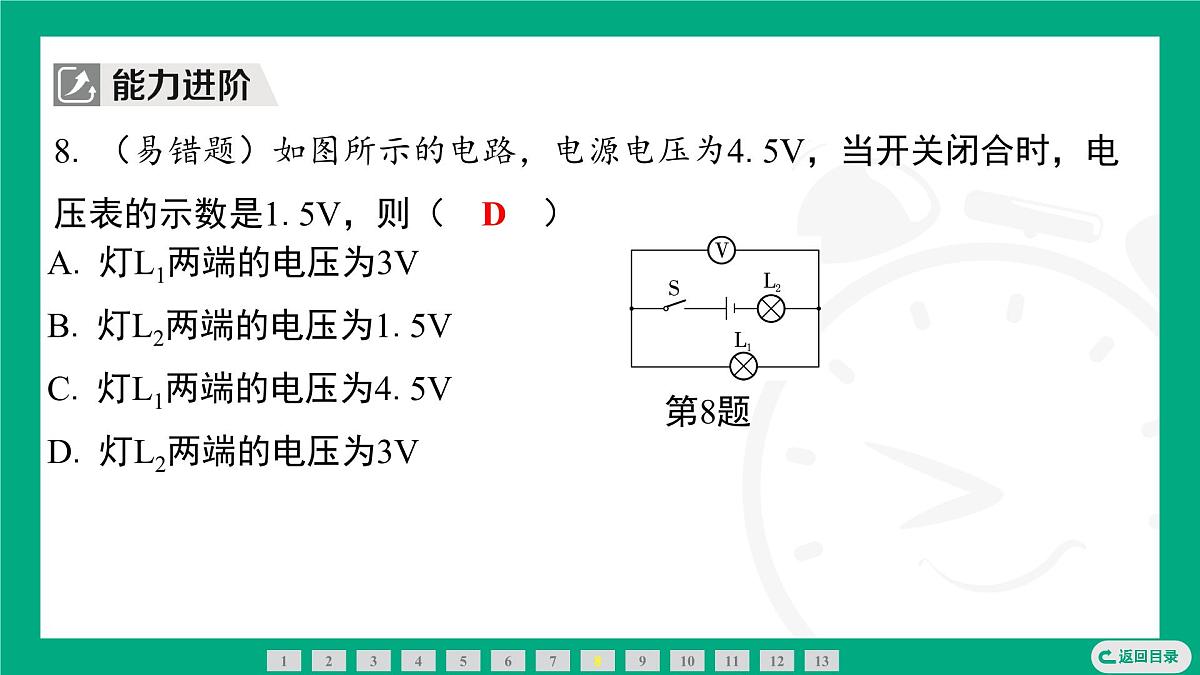

8. （易错题）如图所示的电路，电源电压为4.5V，当开关闭合时，电 压表的示数是1.5V，则（　D　）
第8题
9. 酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电。如 图所示，几只水果提供的电力足以点亮发光二极管，水果在这里扮演了 “电源”的角色，关于这个电路的说法错误的是（　C　）
第9题
10. 如图甲所示的电路中，电压表所用的量程不明，当开关S闭合后， 电压表V1和V2的示数分别如图乙、丙所示，则电压表V1用的量程 是 V，电压表V2用的量程是 V，小灯泡L1两端的电压 U1＝ V。
第10题
11. 如图甲所示，当开关S由触点1转接到2时，L1和L2的连接方式 是 联，电压表、电流表示数变化如图乙所示，当开关S连接触点2 时，通过L1的电流是 A，灯泡L2两端的电压是 V。
　　 第11题
12. 在“探究串联电路电压的特点”活动中：（1） 如图甲所示，连接 电路时，至少需要 根导线；实验中应选择规格 （填“相 同”或“不同”）的小灯泡。
（2） 根据电路图，请用笔画线代替导线，连接图乙中的实物图。
（3） 小刚用电压表测量L1两端的电压时，直接选用0～3 V的量程，小 丽说这样不行，规范的操作方法是先用 的量程进行试触，如 果试触结果不超过3 V，再改用小量程测量。
（4） 小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连 接点上，测量L2两端电压。她能否测出L2两端电压？ ，理由 是 ⁠。
电压表的正、负接线柱接反了　
（5） 小明分别测出AB、BC、AC间的电压并记录在表格中，分析表格 中的实验数据得出结论：串联电路总电压等于各部分电路两端电压之 和。请对小明的做法进行评价： ⁠， 改进方法是 ⁠。
一次实验得出的结论具有偶然性　
更换规格不同的灯泡进行多次实验　
（6） 小刚接下来又按正确的方法测出了一组AB、BC及AC间的电压， 分别为UAB＝2.4 V，UBC＝1.4 V，UAC的示数如图丙所示，可读出UAC ＝ V。根据测量结果，在误差允许范围内你认为串联电路中用电器 两端电压和电源电压的关系是 （用给出的符号表 示）。
第12题丙
UAC＝UAB＋UBC
