人教版（2024）九年级全册（2024）第2节 串、并联电路中电压的规律教学课件ppt

这是一份人教版（2024）九年级全册（2024）第2节 串、并联电路中电压的规律教学课件ppt，共27页。

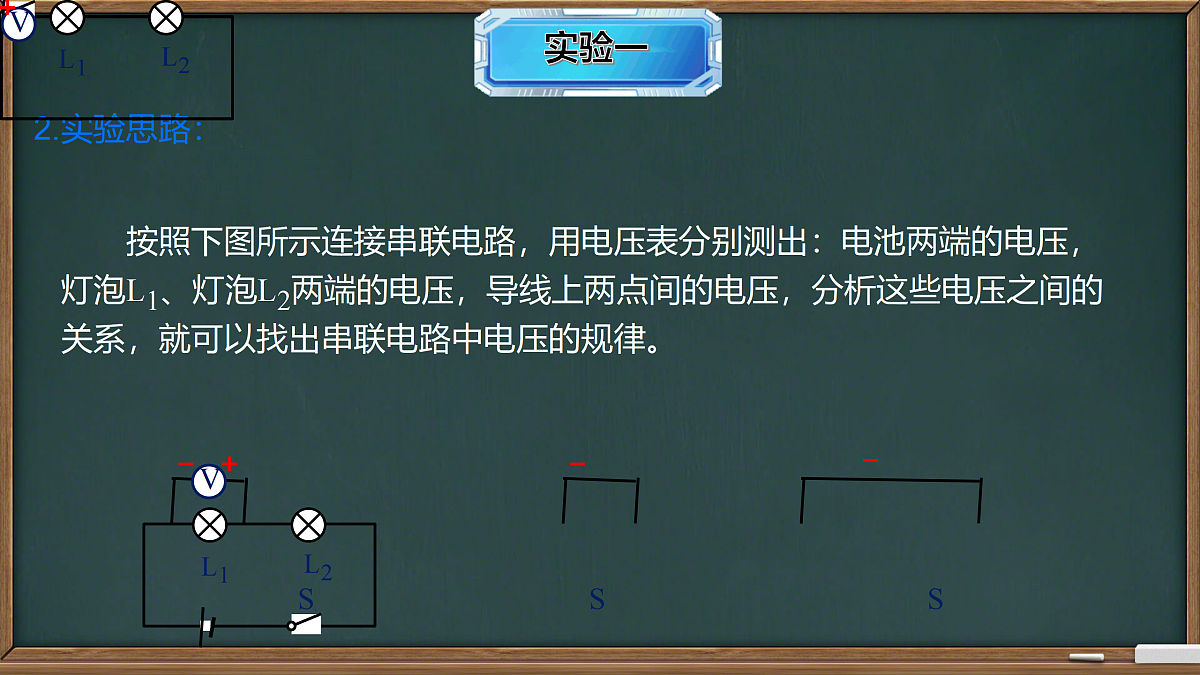

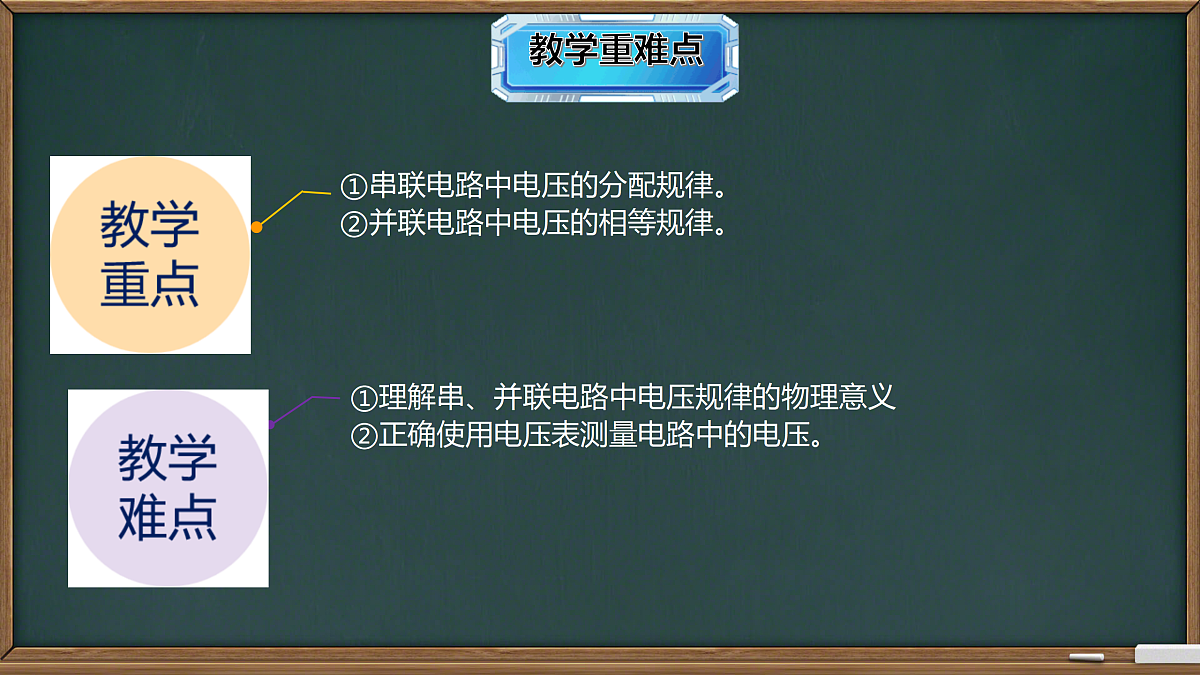

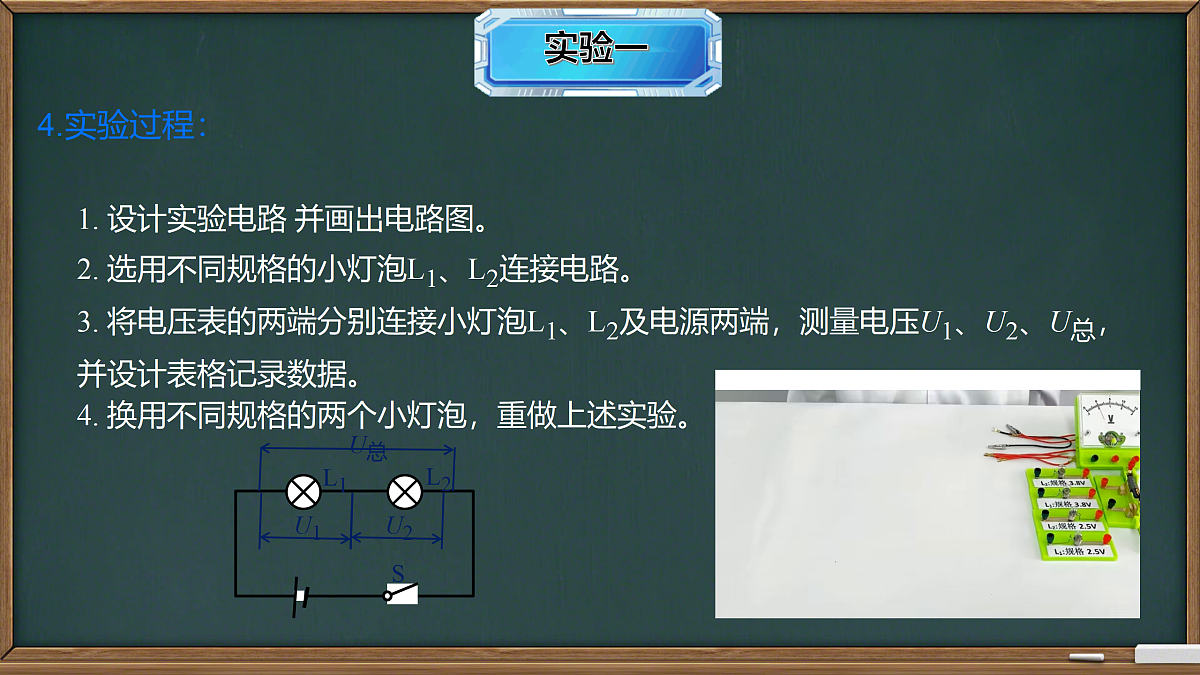

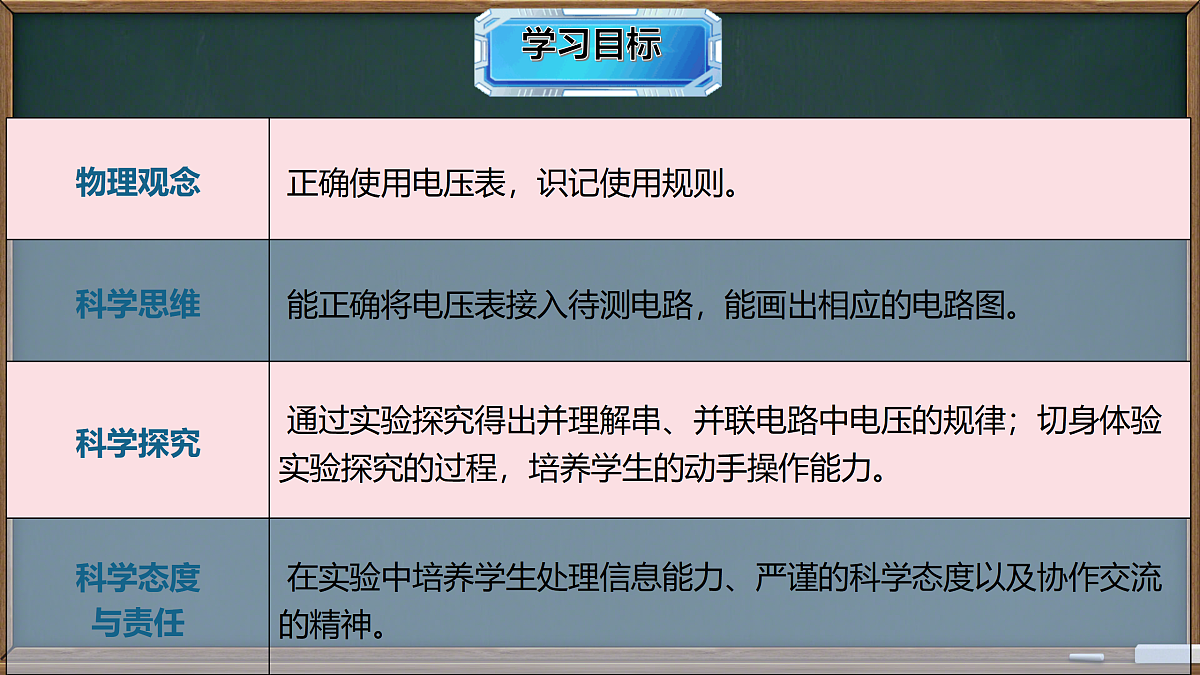

授课教师： .班 级： .时 间： .①串联电路中电压的分配规律。②并联电路中电压的相等规律。①理解串、并联电路中电压规律的物理意义②正确使用电压表测量电路中的电压。　　家用电器通常要并联在电路中，而节日小彩灯有的是串联，有的是并联。小彩灯串联时，电压之间有什么关系?并联时电压之间又有什么关系?　　我们通过前面的学习知道，在只有一个小灯泡的电路中，小灯泡两端的电压与电源两端的电压是相等的。测量小灯泡两端电压测量电源两端电压　　在由两个或两个以上用电器组成的串联电路中，各用电器两端的电压与电源两端的电压有什么关系？ 我们通过实验验证下吧！1.提出问题2.实验思路：　　按照下图所示连接串联电路，用电压表分别测出：电池两端的电压，灯泡L1、灯泡L2两端的电压，导线上两点间的电压，分析这些电压之间的关系，就可以找出串联电路中电压的规律。猜想1：各用电器两端的电压之和等于电源电压。猜想2：各用电器两端的电压与各导线两端电压之和等于电源电压。猜想3：各用电器两端的电压相等，且等于电源电压。3.实验猜想：4.实验过程：1. 设计实验电路 并画出电路图。2. 选用不同规格的小灯泡L1、L2连接电路。3. 将电压表的两端分别连接小灯泡L1、L2及电源两端，测量电压U1、U2、U总，并设计表格记录数据。4. 换用不同规格的两个小灯泡，重做上述实验。5.分析论证：6.交流与合作：2.注意事项①采用不同规格的小灯泡多次测量的目的是使实验结论具有普遍性，防止偶然性。②换用不同规格的小灯泡时，各小灯泡两端的电压会发生改变，但电源两端的电压（总电压）是不变的。③采用改变电源电压的方法也能达到多次测量的目的。笔记：（2）实验现象：2节干电池串联，电池组电压为U=3V。3节干电池串联，电池组电压为U=4.5V（3）结论 ：串联电池组两端的电压等于每节电池两端电压之和。即：U=U1+U2+U3+…… U=1.5V×n（每节电池的电压为1.5V，n为电池节数）8. 并联电池组的电压 7. 串联电池组的电压（1）做一做：把一节干电池的负极和另一节干电池的正极连在一起（串联）组成电池组。分别测量每节干电池两端的电压he'v测量这个电池组的电压。它们之间有什么关系？并联电池组两端的电压等于每节电池两端的电压。探究串联电路中的电压规律1.如图所示，在探究“串联电路中电压的规律”时，小芸同学用电压表测出AB、BC、AC两端的电压分别为UAB=3V，UBC=3V，UAC=6V，在表格中记录数据后，下一步应该做的是（　　）A．整理器材，分析数据，得出结论B．换用电压表的另一量程，再测出一组电压值C．对换L1和L2的位置，再测出一组电压值D．换用不同规格的小灯泡，再测出几组电压值解：为了使实验结论具有普遍性，避免偶然性，应该更换不同规格的小灯泡，重复多次实验，故D正确。故选：D。D【实验】探究并联电路中各处电压的关系1.实验方案： SACEBDFU1U2U总采用规格相同或者规格不同的两个灯泡并联，分别测出电路AB、CD、EF之间的电压，并将实验数据记录在表格中。实验结论2.实验数据分析并联电路中的电压规律2.如图所示，闭合开关后三个电流表的示数分别是1.5A、0.8A、0.5A，则通过L1、L2的电流分别为_____A和_____A，通过灯L1的电压_____（选填“大于”、“等于”“小于”）通过灯L2的电压。解：图中，三个灯并联，A1测三个灯并联的总电流，A2测L2、L3并联的电流，A3测L3的电流，因并联电路中干路电流等于各支路电流之和，所以，通过L1的电流：I1=I123-I23=1.5A-0.8A=0.7A；通过灯L2的电流：I2=I23-I3=0.8A-0.5A=0.3A。由于并联电路各支路两端的电压相等，所以L1两端的电压等于L2两端的电压。故答案为：0.7；0.3；等于。0.70.3等于两只小鸟落在裸露的电线上，闭合开关时，它们会触电吗?甲乙串、并联电路中电压的规律串联电路中的电压规律实验：探究串联电路中的电压规律在串联电路中，电源两端电压等于各用电器两端的电压之和。并联电路中的电压规律实验：探究并联电路中的电压规律 U=U1=U2在并联电路中，电源两端电压与各支路用电器两端的电压相等。 U=U1+U21. 某同学在按图测量出小灯泡L1两端的电压后，还需要测量小灯泡L2两端的电压。为节约时间，他准备把电压表接在A接线柱的导线改接到B接线柱，让电压表跟L2并联。这种做法是否可行?为什么?2. 一个用电器工作时，要求电源电压是6V。如果用全新的干电池作为电源，需要把几节串联起来？如果用铅蓄电池作为电源，需要把几块串联起来？3. 在如图甲所示的电路图中，电源电压为6V，请用笔画线表示导线在图乙中按电路图连线。如果电压表V2的示数为2.4V，灯泡L1两端的电压是多少? 4. 如图所示，在探究并联电路电压的关系时，某同学想把两个灯泡并联起来，用电压表测量并联电路的总电压，请你用笔帮他画出连接的电路。5. 在图甲所示的电路中，闭合开关后电压表V1的示数为2.5V，V2的示数应为______V，V的示数应为_____V。在图乙所示的电路中，闭合开关后电压表V1的示数为2.5V，V2的示数为3.8V，V的示数应为______。2.52.56.36. 请你设计一个表格，对比电流表和电压表在使用方面的相同之处和不同之处。①使用前要调零，弄清分度值、量程。②使用时要使电流从正接线柱流入，负接线柱流出；③都要选择合适的量程，使指针稳定后再读数.绝对不允许不经用电器直接接在电源两极上能够直接并联在电源两极上串联在被测电路中并联在被测电路两端7. 某同学按图连接好电路，闭合开关后把电压表依次接在a、b，b、c，c、d，d、e，e、a两端，测得的电压分别为0、3V、0、0、3V。（1）此时a、c两端的电压是多少?（2）此时b、d，b、e， a、e两端的电压分别是多少?（3）若要测量图中小灯泡两端的电压，电压表有哪几种连接方式?（4）你能否对第（3）问中的各种方式形成一个概括性的结论?【解析】（1）a、c两端电压 Uac=Uab+Ubc=0+3V=3V（2）此时b、d，b、e， a、e两端的电压分别是 Ubd=Ubc+Ucd=3V+0=3V Ube=Ubc+Ucd+Ude=3V+0+0=3V Uae=3V（3）若要测量图中小灯泡两端的电压，电压表有6种连接方式：分别并联在bc、bd、be（或ac、ad、ae ）两端。（4）导线与开关（闭合）上的电压都为0，可不考虑。灯泡两端的电压就是电源电压。1.基础性作业：完成课件中的课堂练习。2.拓展性作业：生活中有一些现象与串并联电路电压的规律类似。例如下山的时候，如果两位同学都从山顶出发，到达山脚，一位同学选择了有台阶的步行路，一位同学选择了更具挑战的山路，虽然过程不同，但是他们下降的高度是一样的。还是下山的问题，一位同学选择直接从山顶到达山脚，另外一位同学选择中途休息几次，那么第一位同学下降的高度与第二位同学几次下降的高度之和相等。与此类似，请同学们根据自己的生活经验，举例进行类比，尝试理解串并联电路中电压的规律。下 课
