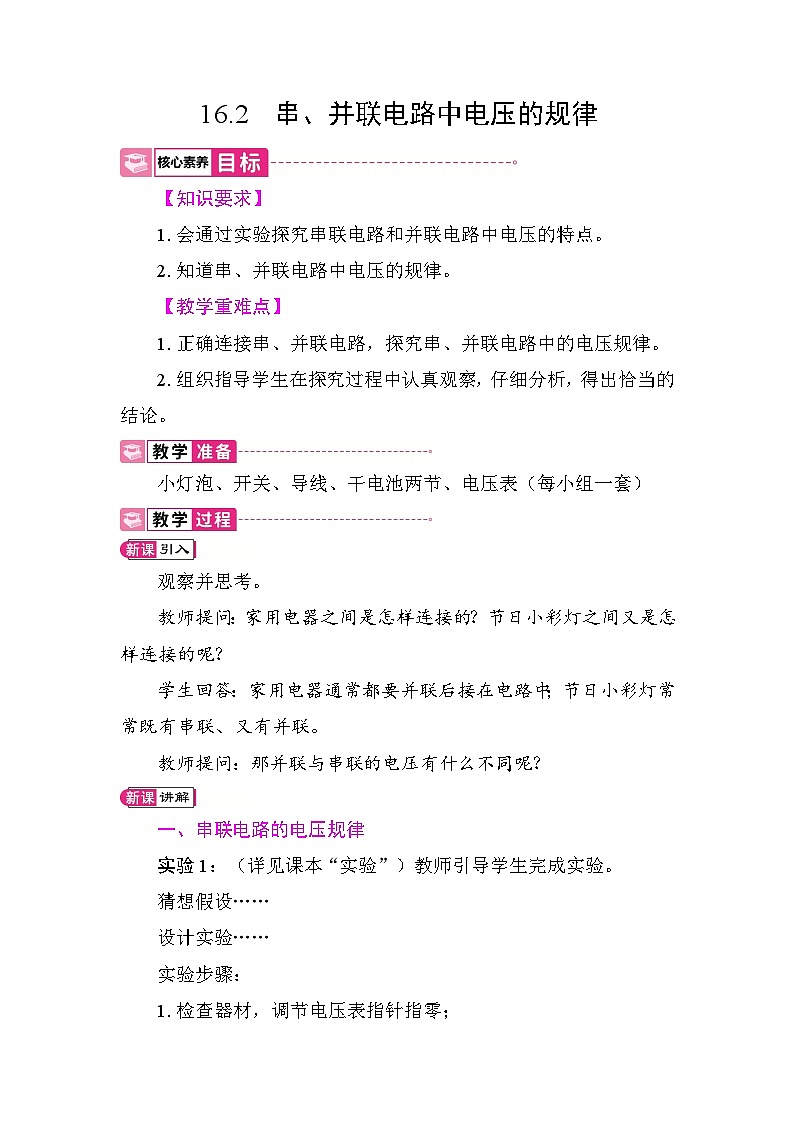

【知识要求】
1.会通过实验探究串联电路和并联电路中电压的特点。
2.知道串、并联电路中电压的规律。
【教学重难点】
1.正确连接串、并联电路，探究串、并联电路中的电压规律。
2.组织指导学生在探究过程中认真观察，仔细分析，得出恰当的结论。
小灯泡、开关、导线、干电池两节、电压表（每小组一套）
观察并思考。
教师提问：家用电器之间是怎样连接的？节日小彩灯之间又是怎样连接的呢？
学生回答：家用电器通常都要并联后接在电路中；节日小彩灯常常既有串联、又有并联。
教师提问：那并联与串联的电压有什么不同呢？
一、串联电路的电压规律
实验1：（详见课本“实验”）教师引导学生完成实验。
猜想假设……
设计实验……
实验步骤：
1.检查器材，调节电压表指针指零；

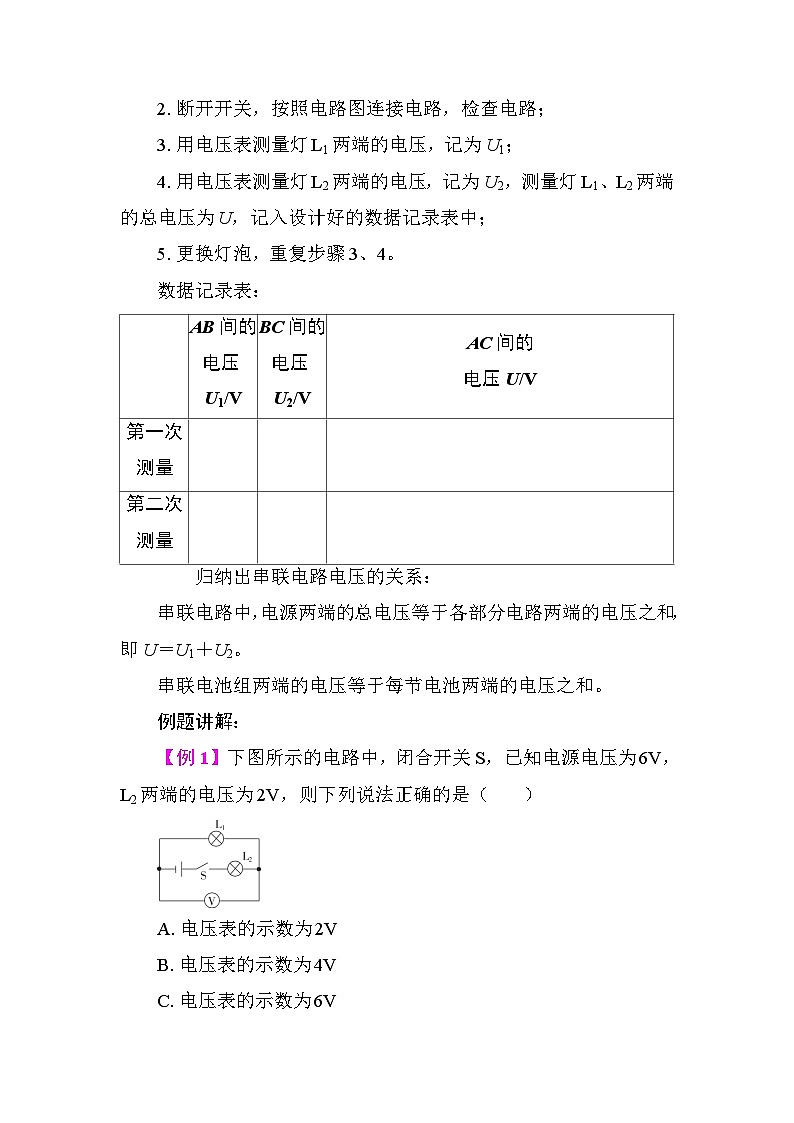

2.断开开关，按照电路图连接电路，检查电路；
3.用电压表测量灯L1两端的电压，记为U1；
4.用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入设计好的数据记录表中；
5.更换灯泡，重复步骤3、4。
数据记录表：
归纳出串联电路电压的关系：
串联电路中，电源两端的总电压等于各部分电路两端的电压之和，即U＝U1＋U2。
串联电池组两端的电压等于每节电池两端的电压之和。
例题讲解：
【例1】下图所示的电路中，闭合开关S，已知电源电压为6V，L2两端的电压为2V，则下列说法正确的是（ ）
A.电压表的示数为2V
B.电压表的示数为4V
C.电压表的示数为6V
D.电压表的示数为8V
【解析】由题图可知，灯L1和L2串联，电压表测量灯L1两端的电压，根据串联电路的电压规律可知，灯L1两端的电压U1＝U－U2＝6V－2V＝4V，即电压表的示数为4V。
【答案】B
二、并联电路的电压规律
实验2：（详见课本“实验”）教师引导学生完成实验。
实验结论：并联电路中，电源两端的电压等于各支路两端的电压，即U＝U1＝U2。
例题讲解：
【例2】如右图所示，灯泡L1比L2亮，电压表V2的示数为6V。下列说法正确的是（ ）
A.V1的示数为6V
B.V1的示数大于6V
C.V的示数小于6V
D.V的示数大于6V
【解析】分析电路可知，灯L1和L2并联，电压表V1测灯L1两端的电压，电压表V2测灯L2两端的电压，电压表V测电源电压。因为并联电路中各用电器两端的电压与电源电压相等，所以电压表V1、V2、V的示数相等，故当电压表V2的示数为6V时，电压表V1、V的示数也为6V。
【答案】A
第2节 串、并联电路中电压的规律
1.实验过程：
（1）设计电路图；（2）连接电路；（3）进行实验；（4）分析得出结论。
2.实验结论：
串联电路的总电压等于各用电器两端的电压之和。
串联电池组的电压等于每节电池电压之和。
并联电路各支路电压相等，且等于电源两端的电压。

AB间的
电压U1/V
BC间的
电压U2/V
AC间的
电压U/V
第一次测量
第二次测量
L1两端的
电压U1/V
L2两端的
电压U2/V
总电压
U/V
第一次测量
第二次测量
