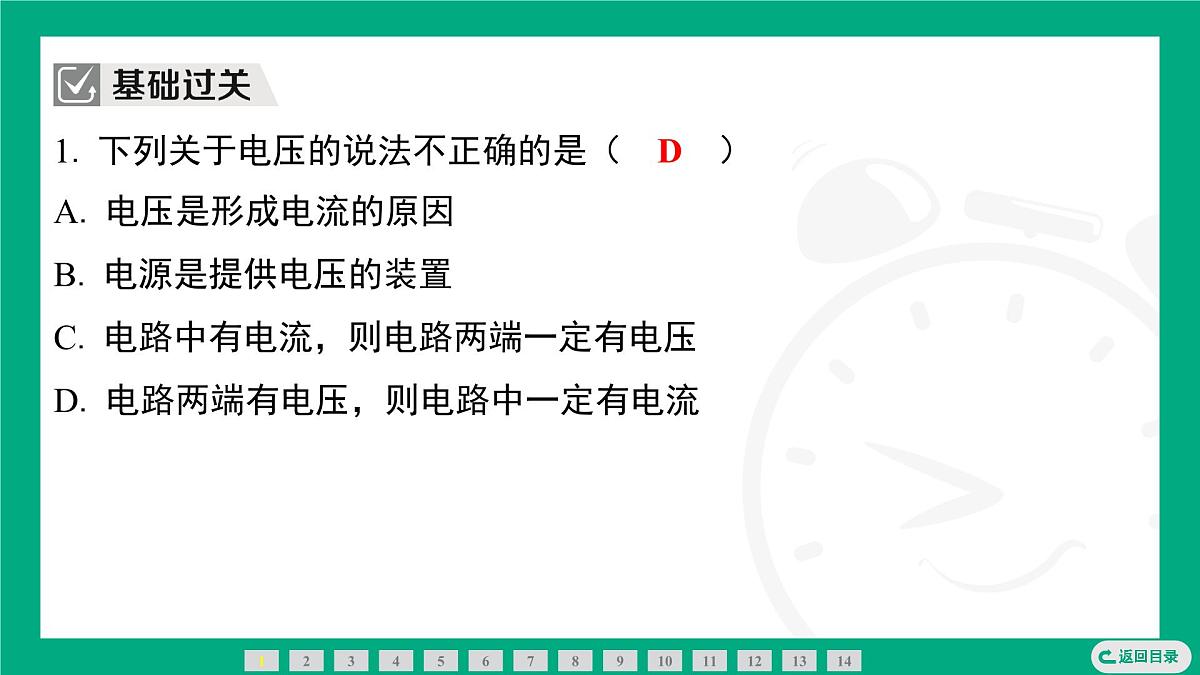

1. 下列关于电压的说法不正确的是（　D　）

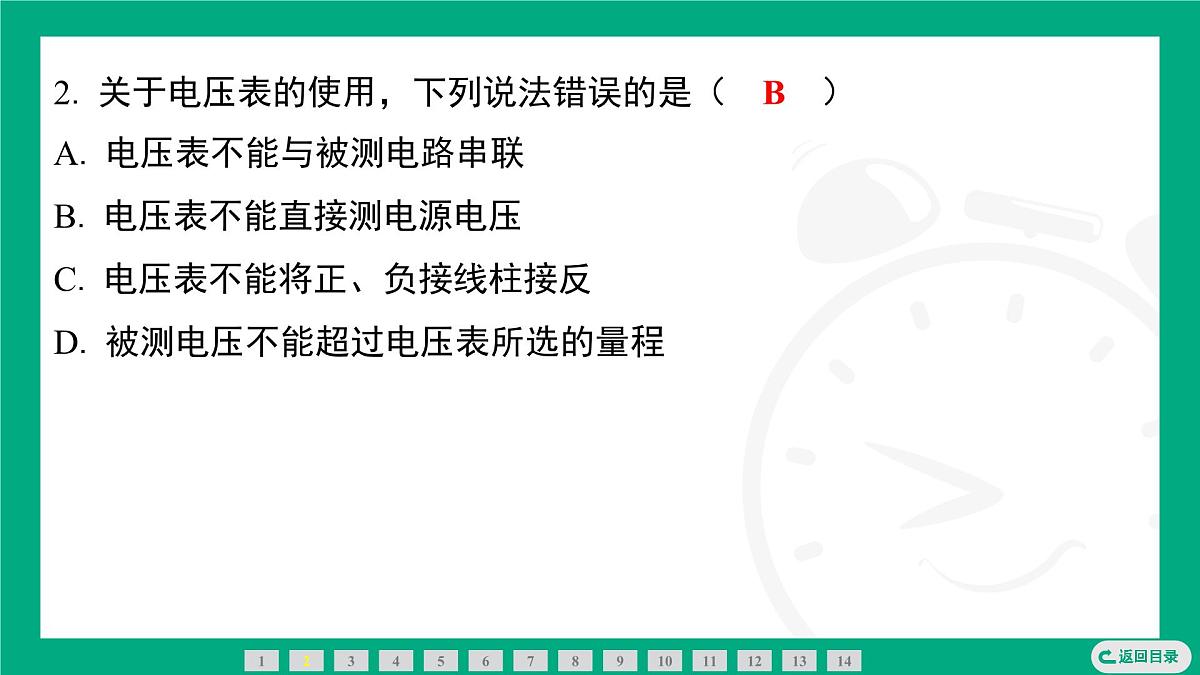

2. 关于电压表的使用，下列说法错误的是（　B　）

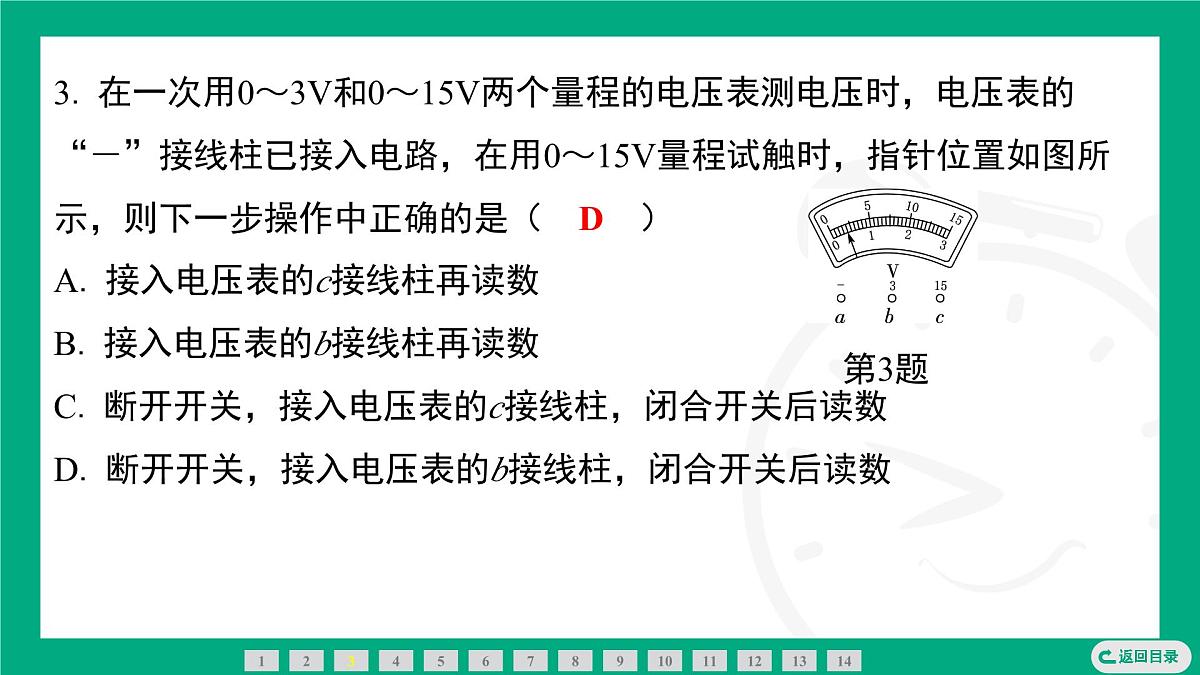

3. 在一次用0～3V和0～15V两个量程的电压表测电压时，电压表的 “－”接线柱已接入电路，在用0～15V量程试触时，指针位置如图所 示，则下一步操作中正确的是（　D　）
第3题　　　

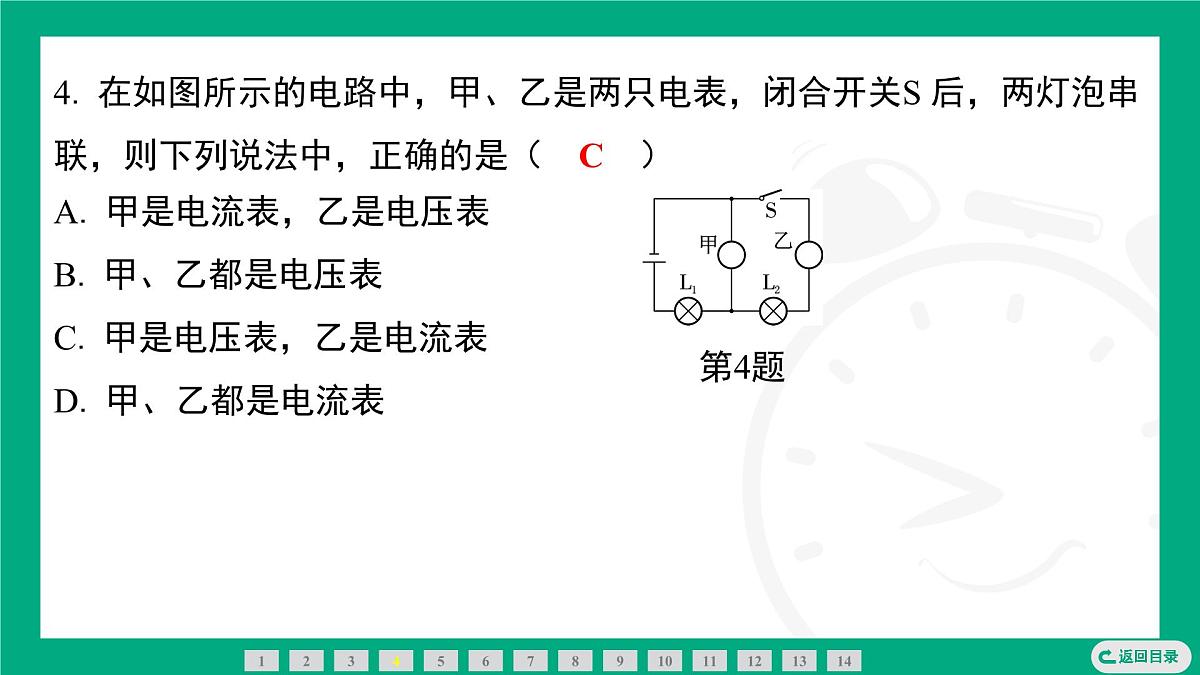

4. 在如图所示的电路中，甲、乙是两只电表，闭合开关S 后，两灯泡串 联，则下列说法中，正确的是（　C　）
第4题

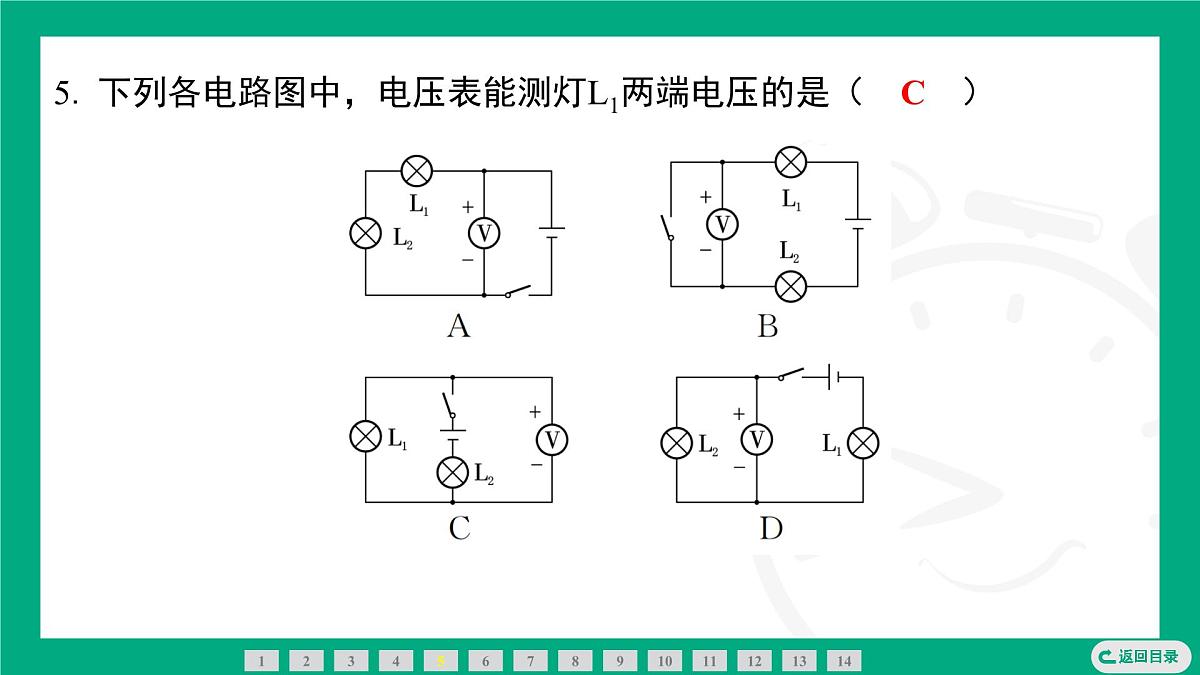

5. 下列各电路图中，电压表能测灯L1两端电压的是（　C　）

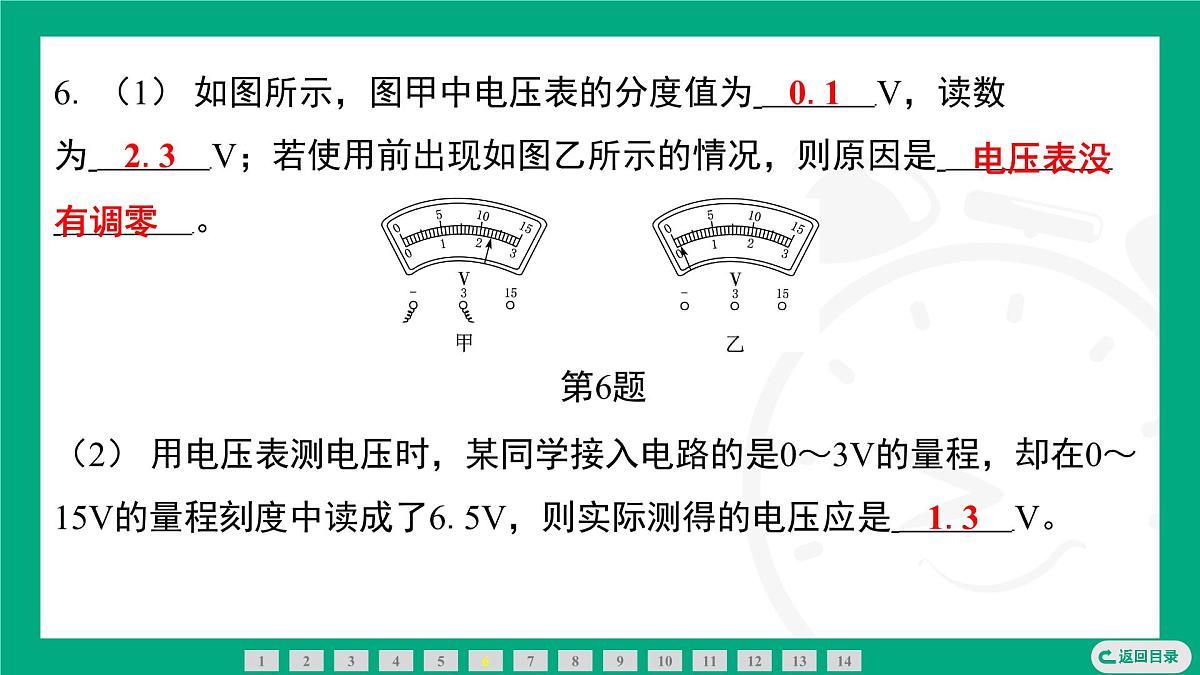

6. （1） 如图所示，图甲中电压表的分度值为 V，读数 为 V；若使用前出现如图乙所示的情况，则原因是 ⁠ ⁠。
　　　 第6题
（2） 用电压表测电压时，某同学接入电路的是0～3V的量程，却在0～ 15V的量程刻度中读成了6.5V，则实际测得的电压应是 V。
7. 如图所示，在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是 一个电池。用电压表测量这个电池的电压为 V，这个电池的正极 是 （填“铜片”或“锌片”），在锌片和电压表中间的导线 上，电子流向是 （填“从锌片到电压表”或“从电 压表到锌片”）。这个电池工作时把 ⁠能转化为电能。
8. 小明做实验时，将电路连接成如图所示的情景。若要将导线M、N与 A、B、C、D四个接线柱中任意两个连接，使两灯构成并联，且开关闭 合后电压表指针正常偏转，共有几种接法（　C　）A. 两种B. 三种C. 四种D. 五种
第8题
9. 在如图所示的电路中，电压表测量的是（　B　）
第9题
10. 指出如图电路中电压表的接法是否正确，如果正确，请说明是测量 L1还是L2两端的电压；如果不正确，请说明错误原因。 　 第10题
（1） 如图甲所示的电路中： ⁠。
（2） 如图乙所示的电路中： ⁠。
正确；电压表测的是L2两端的电压　
错误；电压表串联在电路中　
（3） 如图丙所示的电路中： 。
错误；正、负接线柱接反了　
11. 如图所示，电源的电压保持不变，S闭合后电压表示数为灯L1两端的电压。现在要测灯L2两端的电压，小明只想将电压表接A位置的线端改接到C位置，小华认为这种接法不正确，会造成电压表指针 ⁠ ；通过L1的电流 （填“大于”“小于”或“等于”）通过 L2的电流。
第11题
12. 在如图所示的电路中，电压表测量的是 ⁠两端 的电压。若要使电压表测量电灯L1两端的电压，只需要将导线 ⁠ （填“1”“2”“3”或“4”）的右端改接到 （填“a”“b”或 “d”）接线柱上即可。
第12题
L1和L2（或电源）　
13. 如图所示为一个不完整的电路图，其中箭头所指的方向表示电路接 通时的电流方向，请在图中两个空缺的位置分别补画电池和电压表的符 号，使之成为一个完整的串联电路。
