人教版（2024）九年级全册（2024）第5节 跨学科实践：制作简易调光台灯授课课件ppt

这是一份人教版（2024）九年级全册（2024）第5节 跨学科实践：制作简易调光台灯授课课件ppt，共26页。

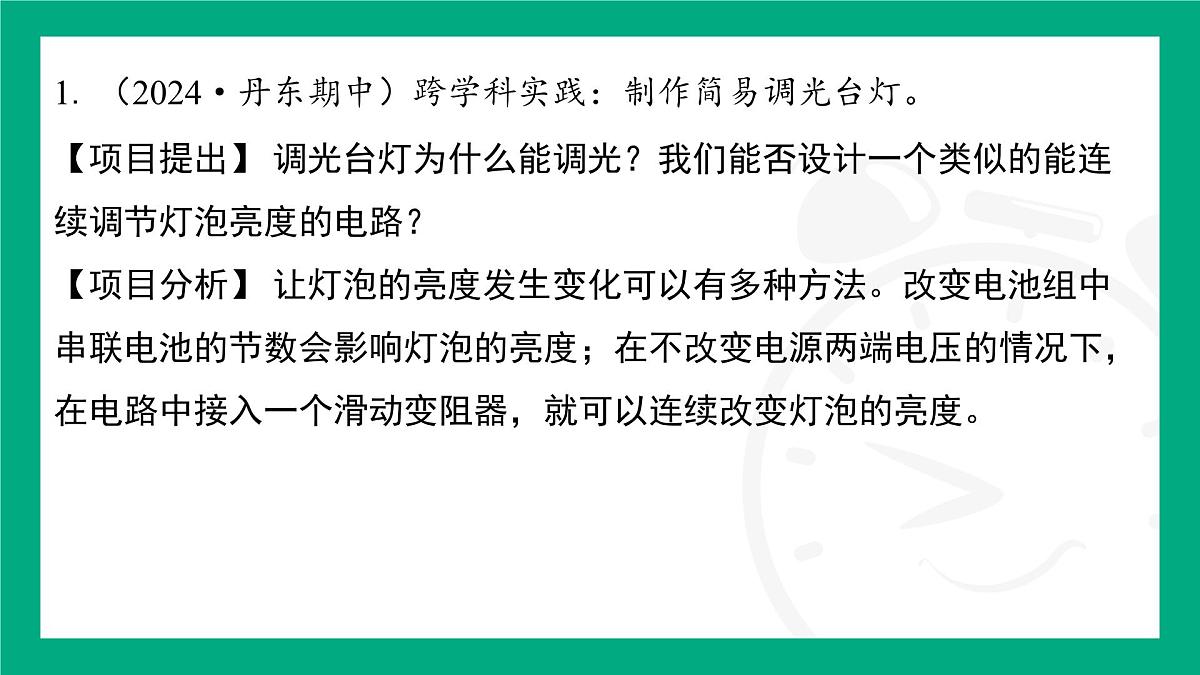

1. （2024·丹东期中）跨学科实践：制作简易调光台灯。【项目提出】 调光台灯为什么能调光？我们能否设计一个类似的能连 续调节灯泡亮度的电路？【项目分析】 让灯泡的亮度发生变化可以有多种方法。改变电池组中 串联电池的节数会影响灯泡的亮度；在不改变电源两端电压的情况下， 在电路中接入一个滑动变阻器，就可以连续改变灯泡的亮度。

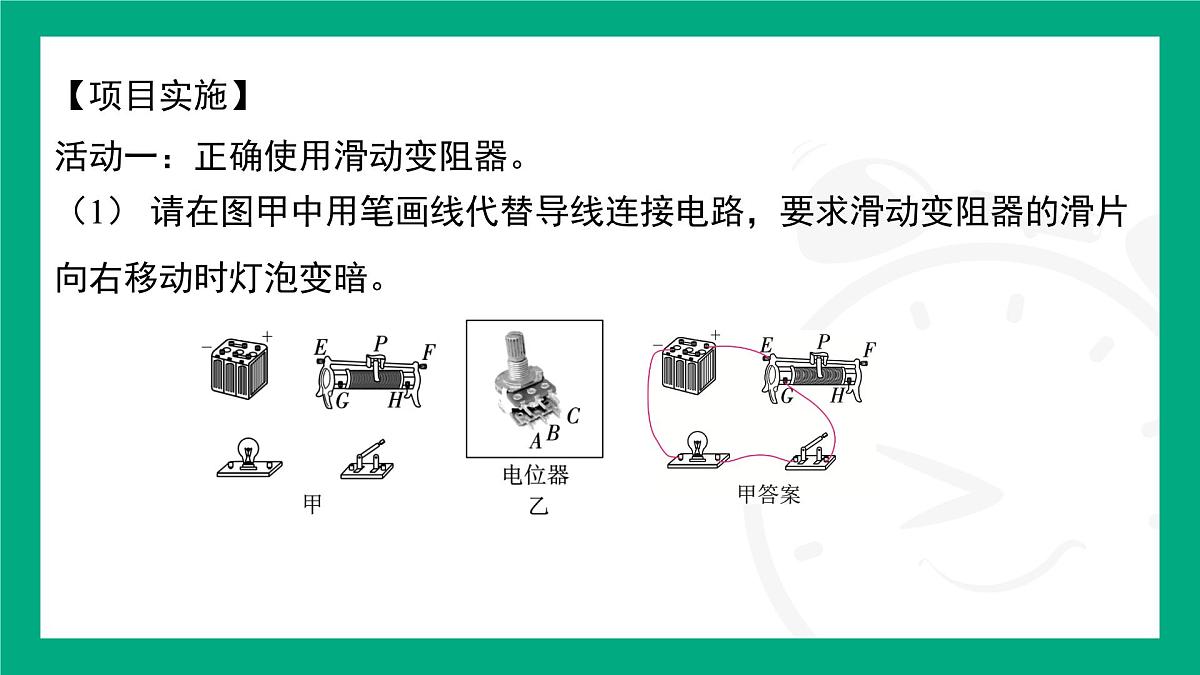

活动一：正确使用滑动变阻器。
（1） 请在图甲中用笔画线代替导线连接电路，要求滑动变阻器的滑片 向右移动时灯泡变暗。

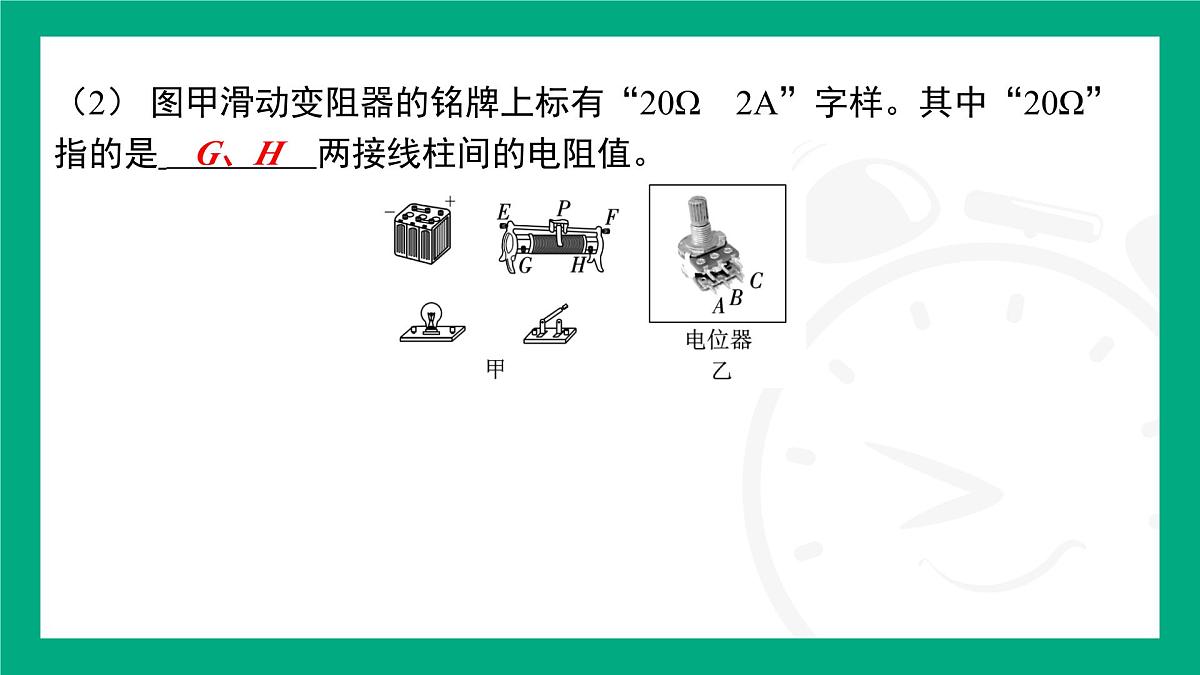

（2） 图甲滑动变阻器的铭牌上标有“20Ω　2A”字样。其中“20Ω” 指的是 两接线柱间的电阻值。

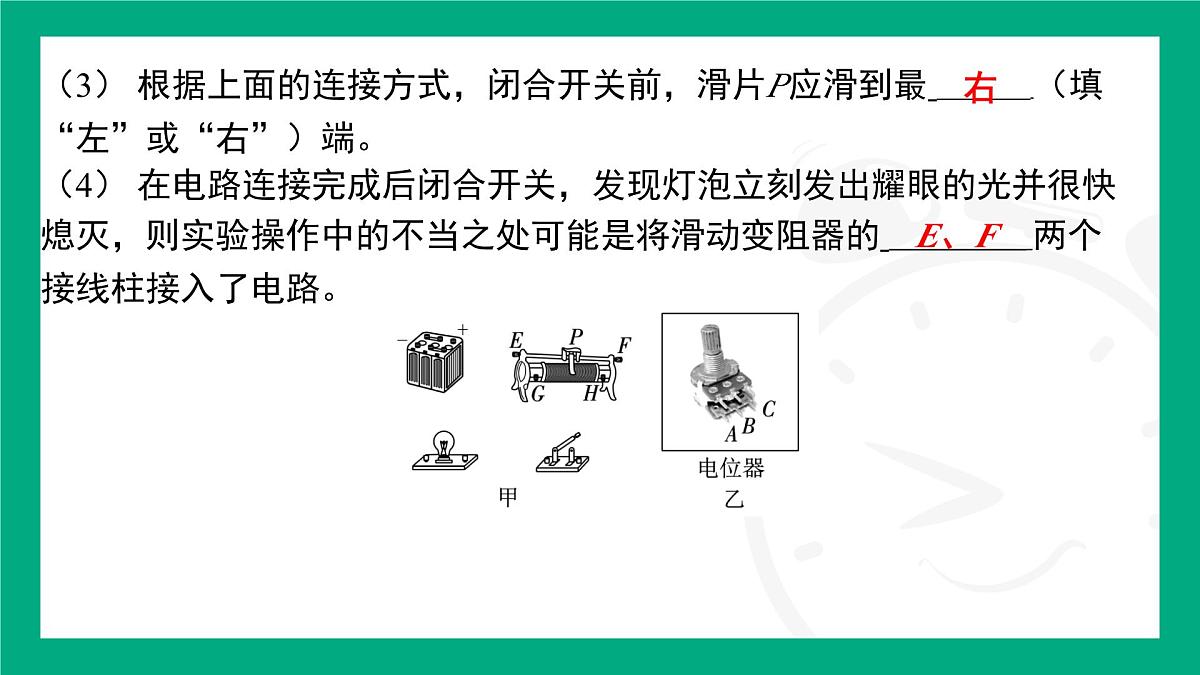

（3） 根据上面的连接方式，闭合开关前，滑片P应滑到最 （填 “左”或“右”）端。
（4） 在电路连接完成后闭合开关，发现灯泡立刻发出耀眼的光并很快 熄灭，则实验操作中的不当之处可能是将滑动变阻器的 ⁠两个 接线柱接入了电路。

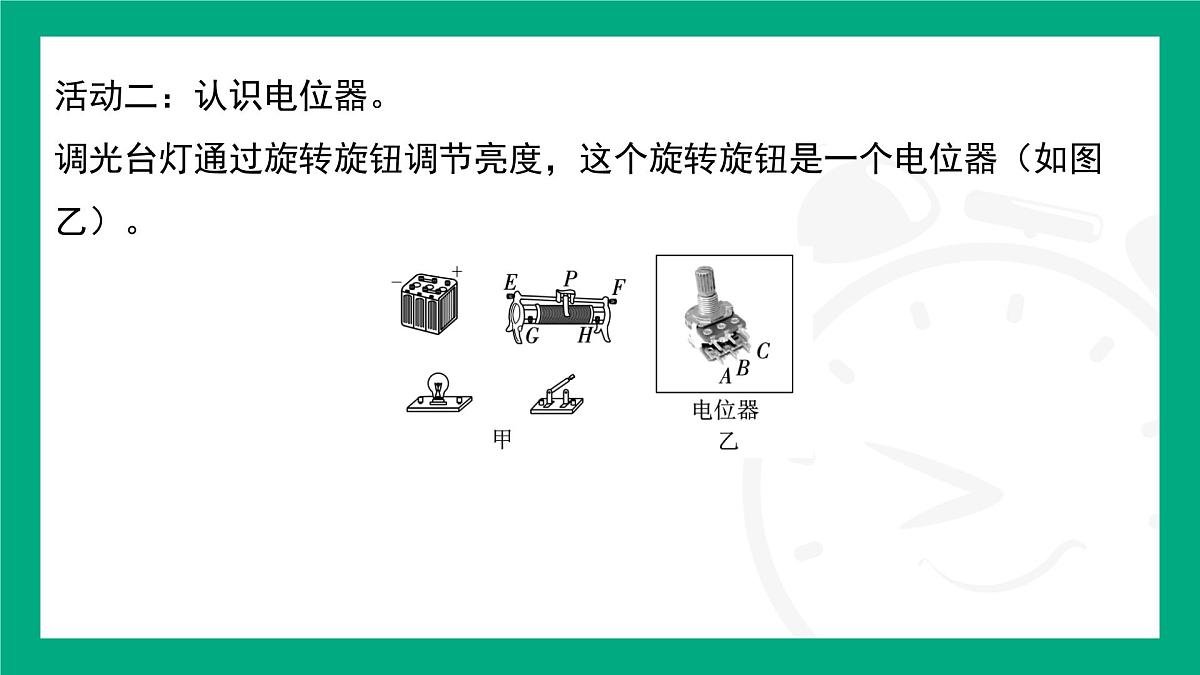

活动二：认识电位器。调光台灯通过旋转旋钮调节亮度，这个旋转旋钮是一个电位器（如图 乙）。

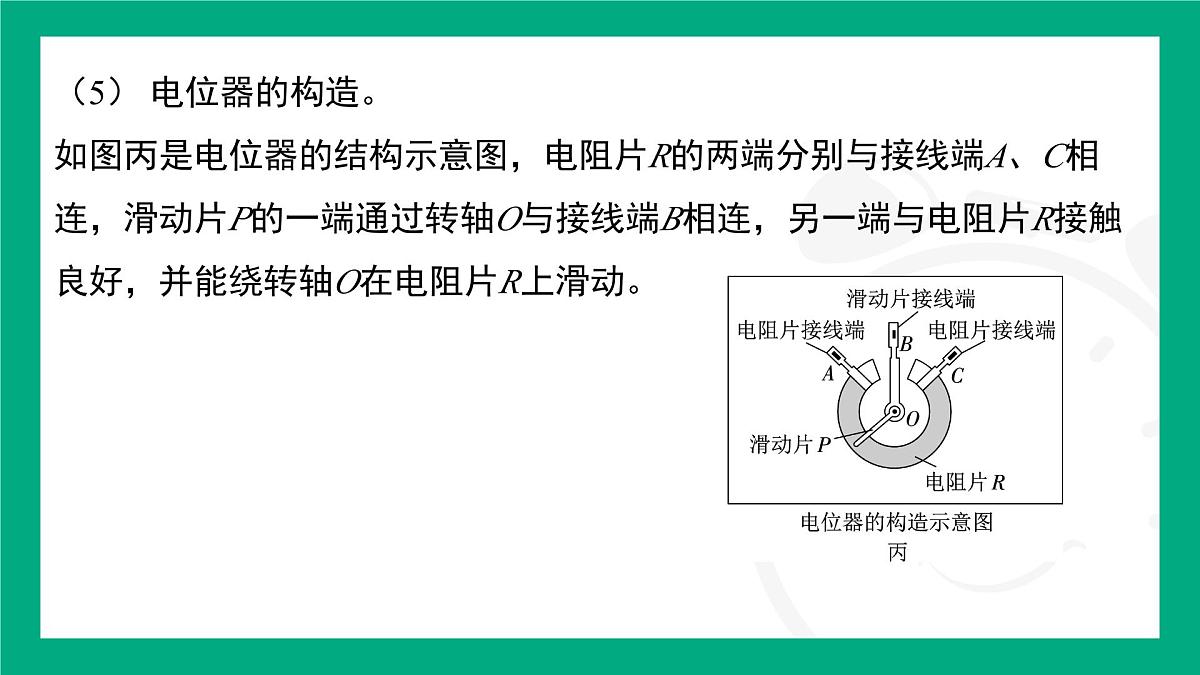

（5） 电位器的构造。如图丙是电位器的结构示意图，电阻片R的两端分别与接线端A、C相 连，滑动片P的一端通过转轴O与接线端B相连，另一端与电阻片R接触 良好，并能绕转轴O在电阻片R上滑动。

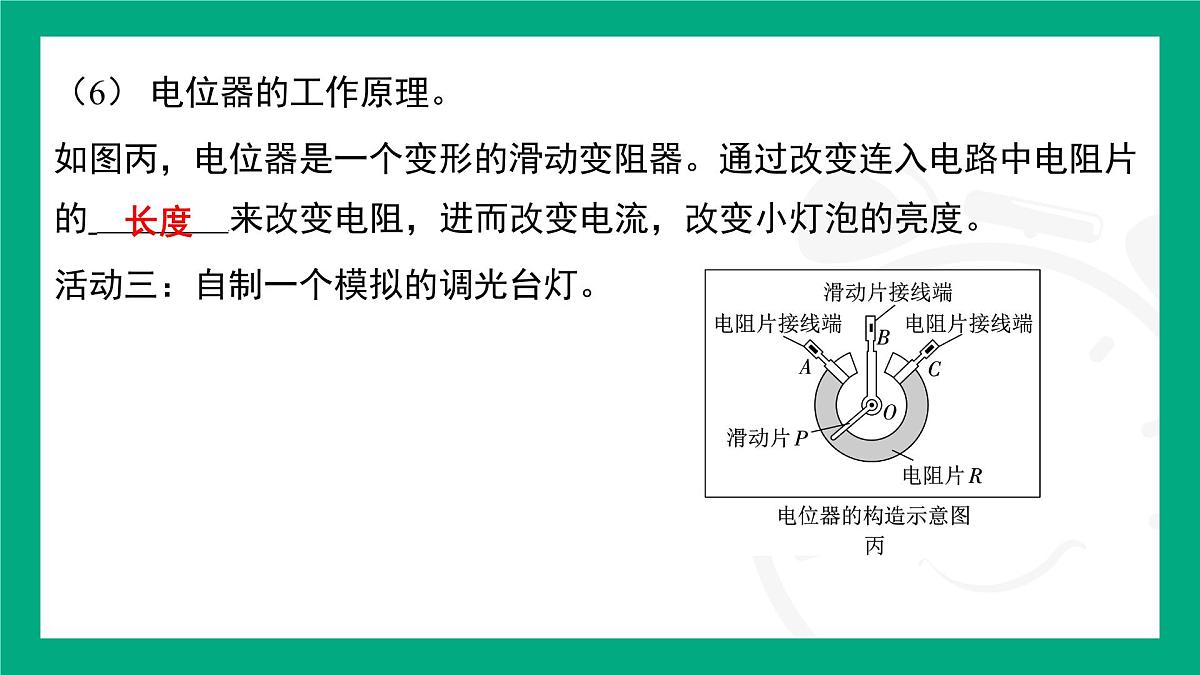

（6） 电位器的工作原理。如图丙，电位器是一个变形的滑动变阻器。通过改变连入电路中电阻片 的 来改变电阻，进而改变电流，改变小灯泡的亮度。活动三：自制一个模拟的调光台灯。
（7） 如图丁，请选择电位器A、B、C三个接线端其中的两个连入电路 中，要求顺时针旋转滑动片时，灯泡变暗。
（8） 如图戊是两名同学设计的台灯调光电路，老师认为图（b）方案 更好一些，理由是 ⁠ ⁠。
　
串联一个定值电阻R0，防止滑动变阻器移动到最左
端时，电路中电流过大，对灯泡起到保护作用　
串、并联电路电流、电压的特点
类型一　电流表和电压表
1. 小红在做电学实验时，不慎将电压表和电流表位置接反了，如图所 示，闭合开关后，其后果是（　B　）
第1题　　　
2. 如图所示，甲、乙是连接在电路中的两只电学仪表，闭合开关S后， 小灯泡L1、L2均正常发光，则（　D　）
第2题
3. 如图所示，如果电路中的两只小灯泡L1和L2串联，那么乙是 ⁠ 表；如果两只小灯泡并联，那么甲是 表，乙是 表，丙 是 表。
第3题　　　
4. 如图所示，当开关S闭合后，要使灯L1、L2并联，甲表是 ⁠ （填“电流表”或“电压表”），乙表是 （填“电流表”或 “电压表”）。若甲、乙两个表调换位置，闭合开关S后，仍能继续发 光的灯是 ，另一只灯不能发光的原因是 ⁠。
第4题
类型二　串、并联电路电流、电压的特点
5. 如图所示的电路中，电压表示数分别为U1、U2和U3，电流表的示数 分别为I1和I2，则下列关系中正确的是（　B　）
第5题　　　
A. U1＝U2＝U3，I1＝I2B. U1＋U2＝U3，I1＝I2C. U1＝U2＝U3，I1＞I2D. U1＝U2＋U3，I1＝I2
6. 如图所示，开关S闭合，两灯L1、L2均正常发光，电流表A1的示数为 0.8A，电流表A2的示数为0.5A，电压表的示数为8V。下列判断不正确 的是（　D　）
第6题
7. 如图所示，开关闭合后两灯L1、L2均发光，下列说法正确的是 （　D　）
第7题　　　
A. 电流表A的示数一定等于A1的示数B. 电流表A的示数一定等于A1示数的2倍C. 电压表V的示数一定小于V1的示数D. 电压表V的示数一定等于V1的示数
8. 如图所示的电路中，闭合开关，电压表V1的示数为6V，电压表V2的 示数为3.6V。下列说法不正确的是（　C　）
第8题
9. 如图所示的电路中，电源电压不变，当仅闭合开关S1，电压表的示数 为3V，再闭合开关S2时，电流表A1的示数为1.2A，电流表A2的示数为 0.7A，下列说法正确的是（　C　）
10. 小明同学按图甲所示的电路进行实验，已知电源由四节新干电池组 成。闭合开关S后，电流表A1和A2的指针均指在如图乙所示的位置。下 列说法正确的是（　D　）
第10题
11. 如图甲所示的电路中，当开关闭合时，灯泡L1和L2是 联的， 电压表测量的是 两端的电压。若电流表A1和A2 的示数均如图乙所示，则A1的示数为 A。
第11题
电源（或L1；或L2）　
12. 如图所示，电源电压不变。当开关S1断开时，电压表的示数 ⁠ ，电流表的示数 。（填“变大”“变小”或“不变”）
第12题　　
13. 如图所示，当开关S闭合时，灯泡L1、L2均能正常发光，所有电表均 有示数，已知电压表V2的示数为1.2V，电压表V3的示数为6V，则电源 电压为 V，通过灯泡L1和L2的电流之比I1∶I2＝ ，灯泡L1和L2 两端的电压之比U1∶U2＝ ⁠。
第13题
14. 如图所示，若电源电压为6V，当只闭合S4和S2时，电压表的示数为 3.8V。
（1） 当只闭合S4和S2时，L1和L2两端的电压各为多少？
解：（1） 3.8V　2.2V
