人教版物理九年级上册 第十六章 第2节 串、并联电路中电压的规律 课件+教案+习题（原卷版+解析版）

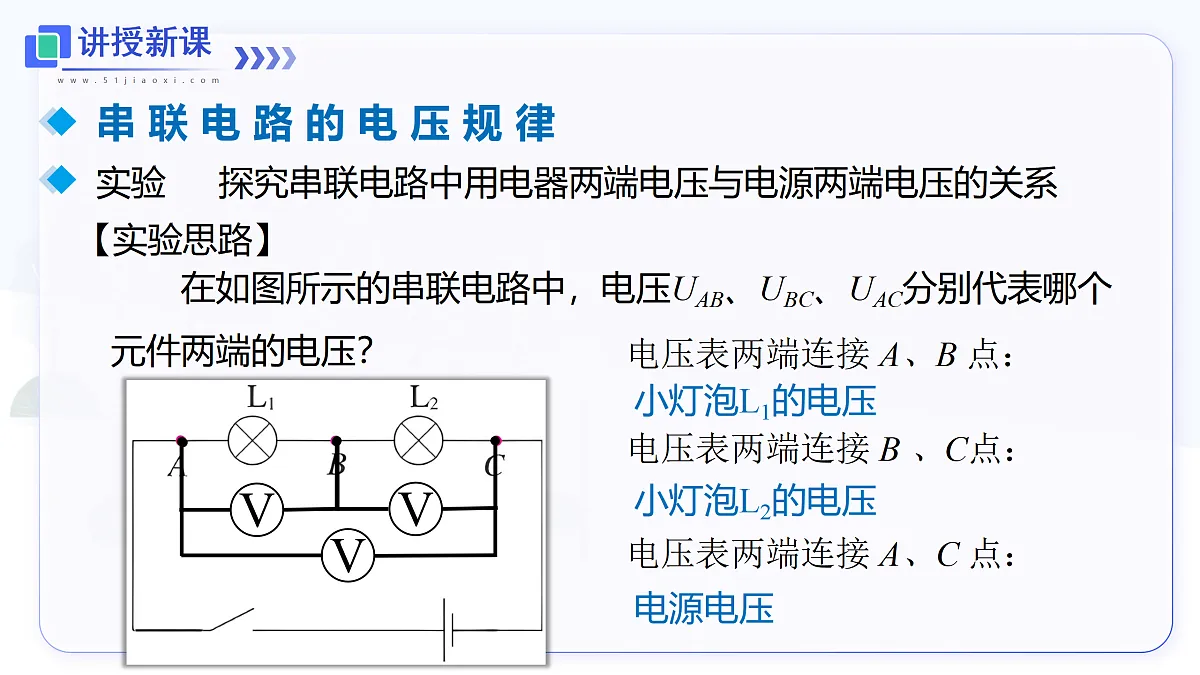

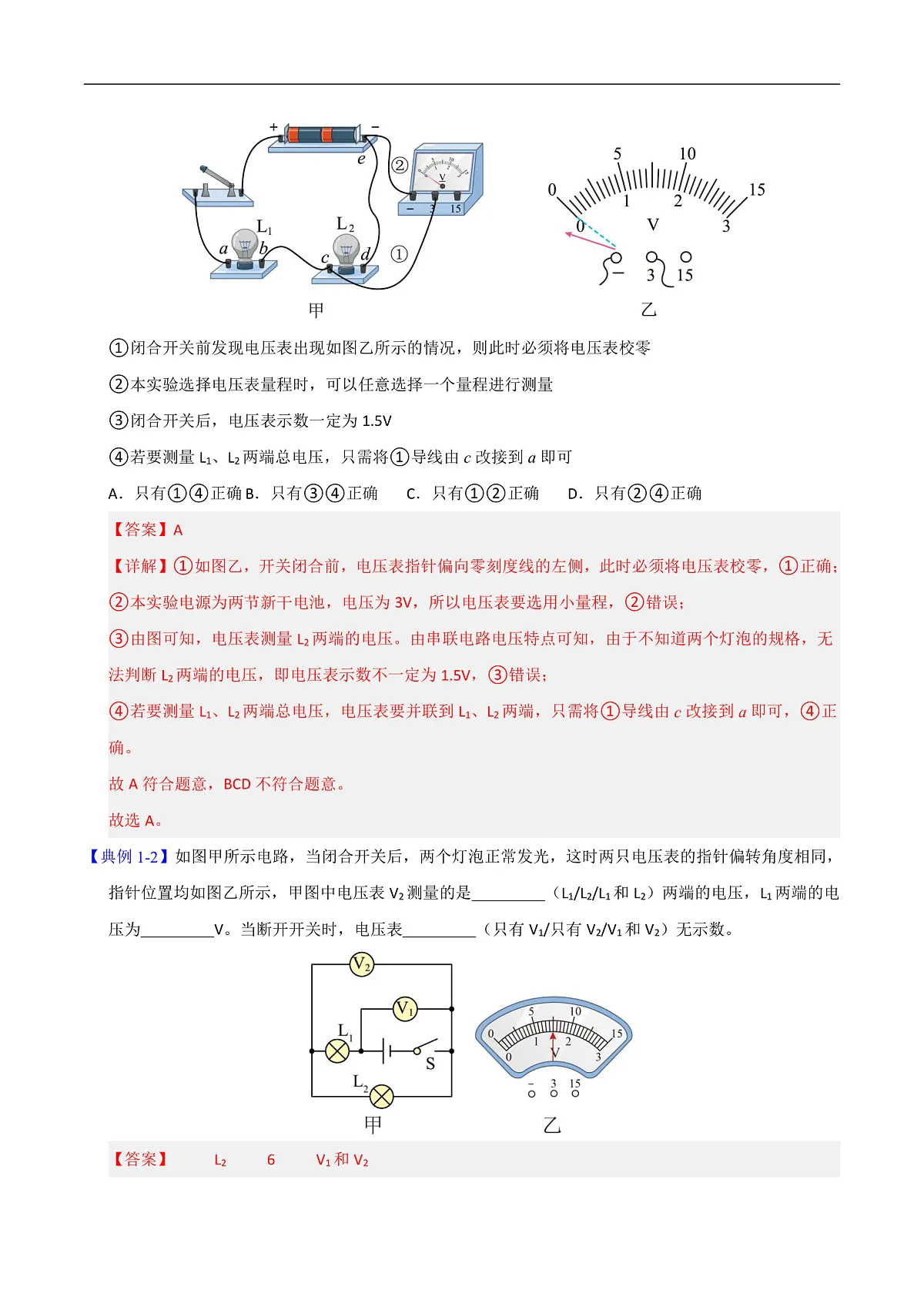

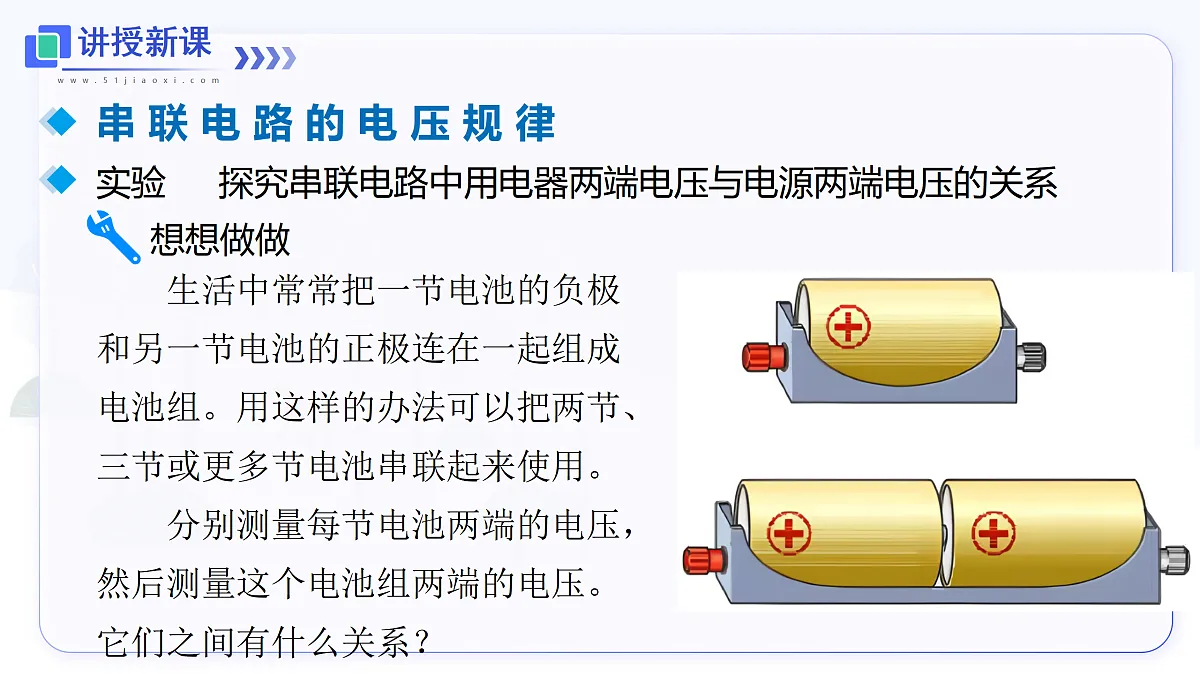

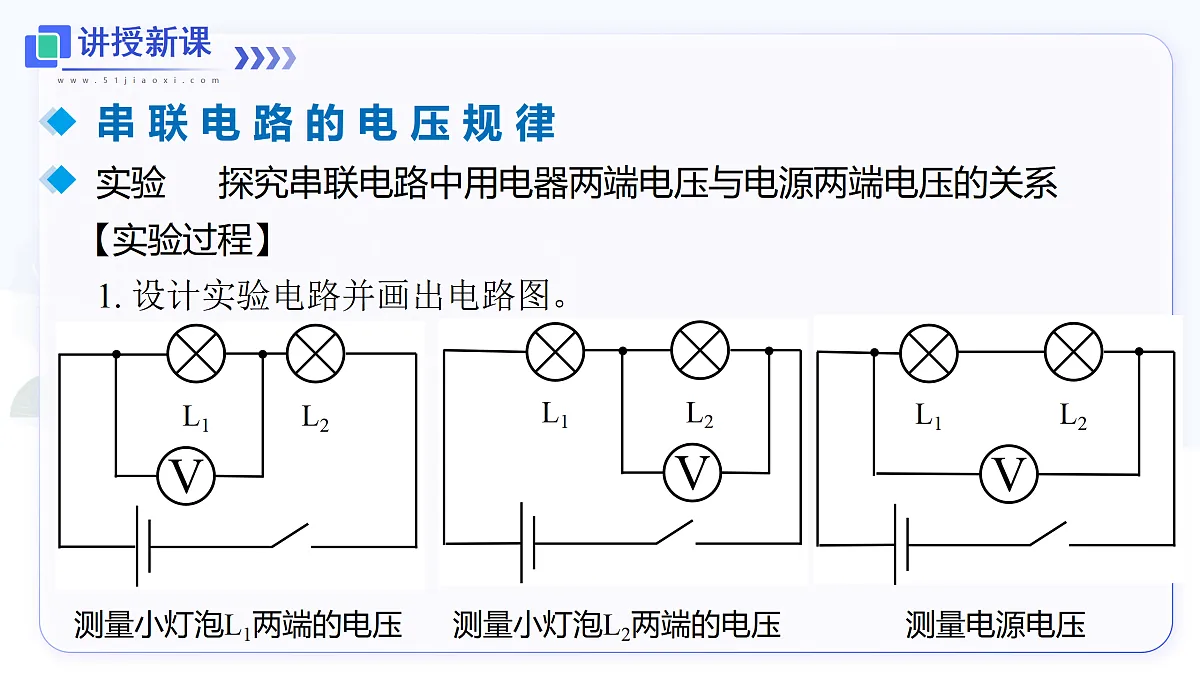

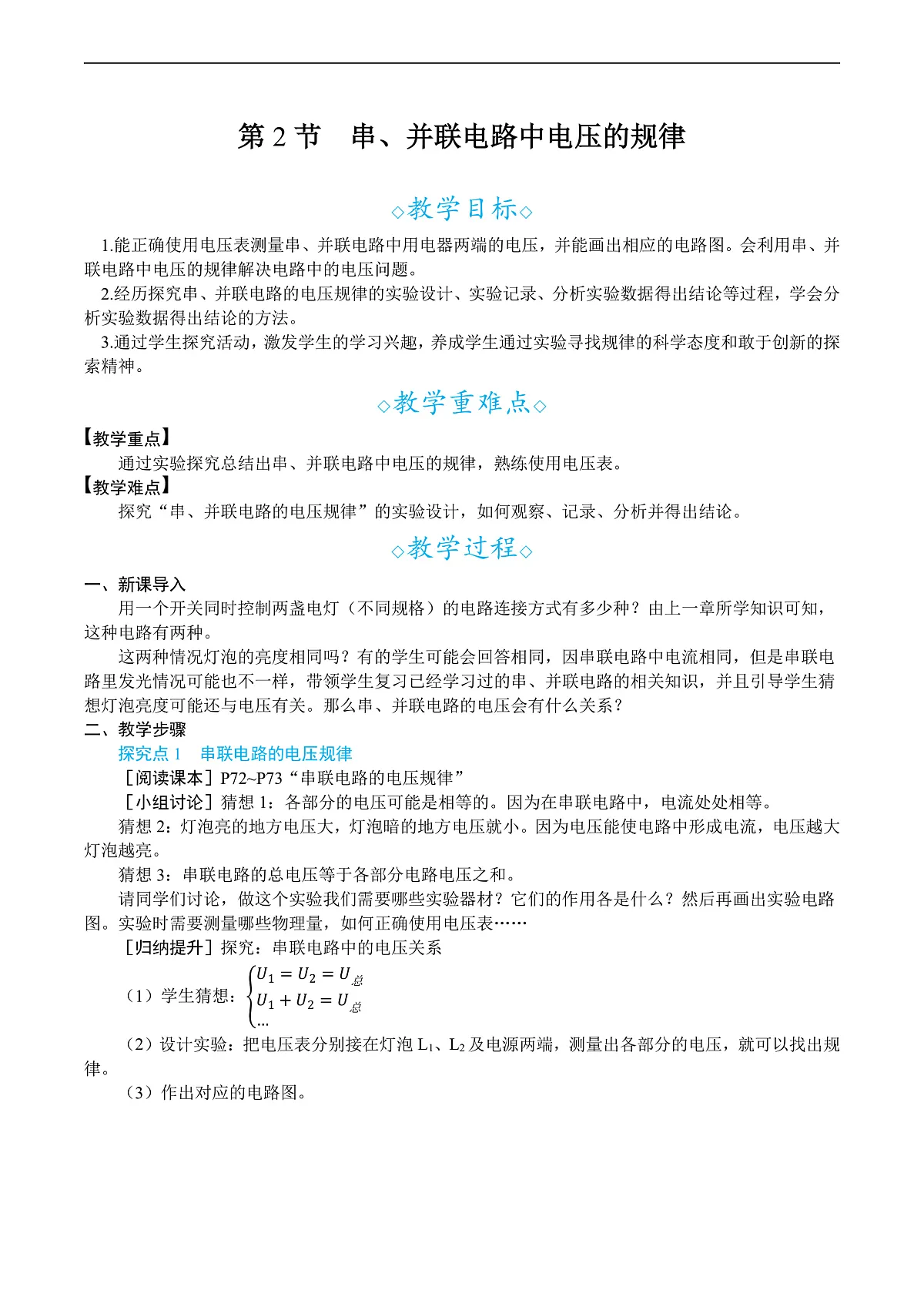

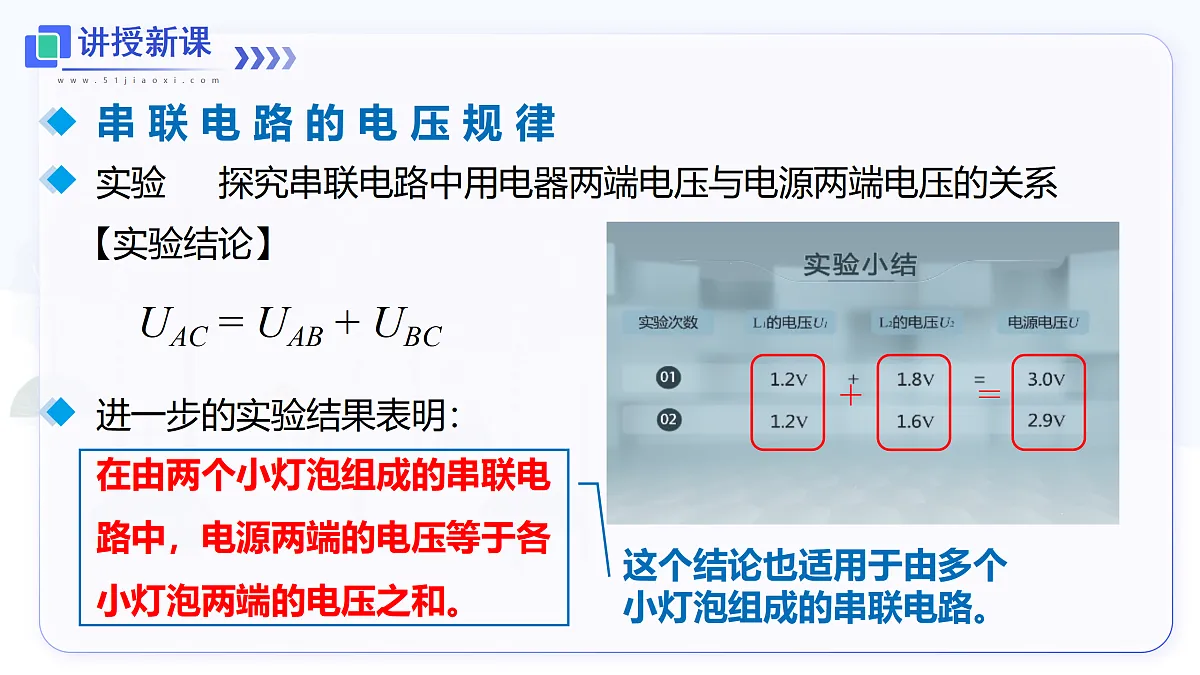

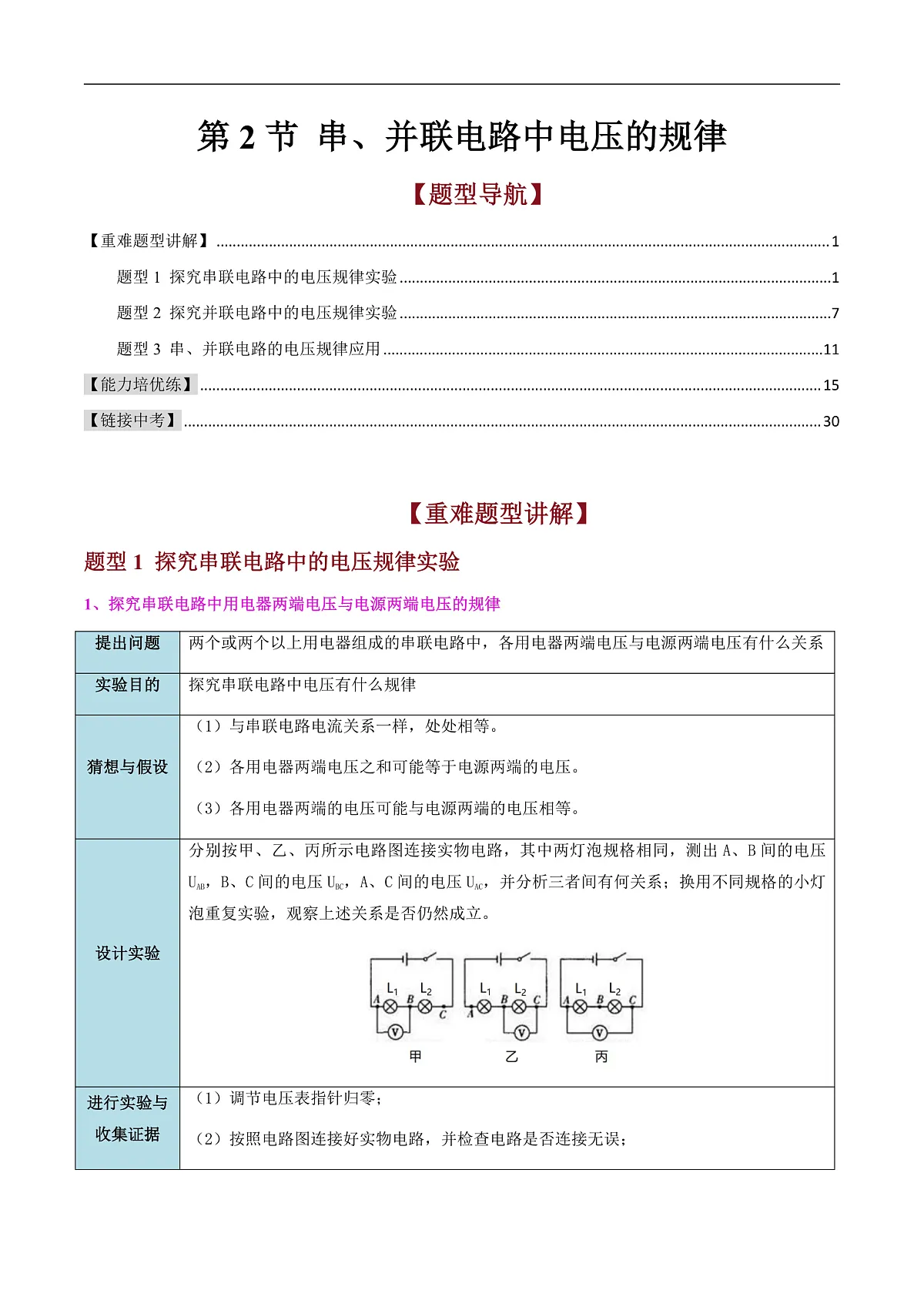

16.2 串、并联电路中电压的规律串联电路的电压规律实验 探究串联电路中用电器两端电压与电源两端电压的关系【实验思路】在如图所示的串联电路中，电压UAB、UBC、UAC分别代表哪个元件两端的电压？电压表两端连接 A、B 点：电压表两端连接 B 、C点：电压表两端连接 A、C 点：小灯泡L1的电压小灯泡L2的电压电源电压串联电路的电压规律实验 探究串联电路中用电器两端电压与电源两端电压的关系【实验过程】1. 设计实验电路并画出电路图。测量小灯泡L1两端的电压测量小灯泡L2两端的电压测量电源电压串联电路的电压规律实验 探究串联电路中用电器两端电压与电源两端电压的关系【实验过程】2. 选用不同规格的小灯泡L1、L2连接电路。3. 将电压表的两端分别连接A与B、B与C、A与C，测量电压UAB、UBC、UAC，并设计表格记录数据。4. 换用不同规格的小灯泡，重做上述实验串联电路的电压规律实验 探究串联电路中用电器两端电压与电源两端电压的关系【实验操作】串联电路的电压规律实验 探究串联电路中用电器两端电压与电源两端电压的关系【实验结论】UAC = UAB + UBC进一步的实验结果表明：在由两个小灯泡组成的串联电路中，电源两端的电压等于各小灯泡两端的电压之和。=+这个结论也适用于由多个小灯泡组成的串联电路。串联电路的电压规律实验 探究串联电路中用电器两端电压与电源两端电压的关系想想做做生活中常常把一节电池的负极和另一节电池的正极连在一起组成电池组。用这样的办法可以把两节、三节或更多节电池串联起来使用。分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？串联电路的电压规律实验 探究串联电路中用电器两端电压与电源两端电压的关系想想做做实验结果显示：串联电池组两端的电压等于每节电池两端的电压之和。并联电路的电压规律实验 探究并联电路中各支路用电器两端电压与电源两端电压的关系【实验思路】分别测出右图中小灯泡L1、L2以及电源两端的电压，就可以找出并联电路中各支路用电器两端电压与电源两端电压的关系。并联电路的电压规律实验 探究并联电路中各支路用电器两端电压与电源两端电压的关系【实验过程】1. 设计实验电路并画出电路图。测量小灯泡L1两端的电压测量小灯泡L2两端的电压测量电源电压并联电路的电压规律实验 探究并联电路中各支路用电器两端电压与电源两端电压的关系【实验过程】2. 选用不同规格的小灯泡L1、L2连接电路。3. 测量L1、L2以及电源两端的电压，并设计表格记录数据。4. 换用不同规格的小灯泡，重做上述实验。并联电路的电压规律实验 探究并联电路中各支路用电器两端电压与电源两端电压的关系【实验操作】并联电路的电压规律实验 探究并联电路中各支路用电器两端电压与电源两端电压的关系【实验结论】 进一步的实验结果表明：并联电路中两个支路上小灯泡两端的电压与电源两端的电压相等。==这个结论也适用于由多个小灯泡组成的并联电路。并联电路的电压规律实验 探究并联电路中各支路用电器两端电压与电源两端电压的关系【反思交流】1. 实验中有哪些注意事项呢？答：待测电压不能超过电压表的量程；不要把电压表的正、负接线柱接反。2. 实验中为什么要更换不同规格的灯泡？答：避免实验结论的偶然性，便于对找到的规律进行归纳总结。并联电路的电压规律串、并联电路的电流、电压规律处处相等干路电流等于各支路电流之和IA = IB = ICIA + IB = IC各用电器两端电压之和等于电源电压各支路两端电压相等UAB + UBC = UACU1 = U2 = U1. “飞天”兴趣小组设计了如图所示的头盔两侧照明灯电路图，其电路连接方式为 联，照明灯两端的电压 （选填“相同”或“不同”）。并相同2. 如图所示的电路中，电源电压是3V且保持不变，S闭合后L1、L2正常发光，电压表示数为1V，则灯L2两端的电压为______V；若断开开关S，电压表示数将______，灯L1将________发光。1变大不能3. 如图所示电路，电源电压保持不变，L1和L2是两个相同的小灯泡。先闭合开关S1，记录两电表示数；再闭合开关S2，电流表和电压表的示数变化情况是（　　）A．电流表示数减小，电压表示数减小B．电流表示数增大，电压表示数减小C．电流表示数增大，电压表示数不变D．电流表示数不变，电压表示数不变C4. 小华只利用两节新的干电池，一个电压表，“2.5V 0.3A”的灯，“3.8V 0.3A”的灯一个额定电压为“3V”的小风扇，开关和导线若干，探究串联电路的电压特点。（1）请用笔画线代替导线，根据图甲所示电路完成图乙中的实物连线；4. 小华只利用两节新的干电池，一个电压表，“2.5V 0.3A”的灯，“3.8V 0.3A”的灯一个额定电压为“3V”的小风扇，开关和导线若干，探究串联电路的电压特点。（2）闭合开关前，小华发现电压表指针如图a所示，他必须进行的操作是__________________；如果在闭合开关后，电压表指针如a所示，则原因是__________________________。将电压表指针调零电压表正、负接线柱接反了4. 小华只利用两节新的干电池，一个电压表，“2.5V 0.3A”的灯，“3.8V 0.3A”的灯一个额定电压为“3V”的小风扇，开关和导线若干，探究串联电路的电压特点。（3）调整完毕后，闭合开关，两灯均不亮，电压表示数为3V，若只有一处故障，出现上述现象的原因可能是_______________；小灯泡L1开路4. 小华只利用两节新的干电池，一个电压表，“2.5V 0.3A”的灯，“3.8V 0.3A”的灯一个额定电压为“3V”的小风扇，开关和导线若干，探究串联电路的电压特点。（5）为了简化操作步骤，小华仅将电压表一侧导线从______点改至C点，记录测得的电压U2，再将另一侧导线从______________，记录测得电压U3，比较_____________两者的关系，可以初步得出串联电路的电压特点；B A 点改到B点 U2和U1+U3 4. 小华只利用两节新的干电池，一个电压表，“2.5V 0.3A”的灯，“3.8V 0.3A”的灯一个额定电压为“3V”的小风扇，开关和导线若干，探究串联电路的电压特点。（6）为了使结论具有普遍性，利用现有器材，下一步的操作是______________________________________。用小风扇代替其中一个小灯泡再次实验 串、并联电路中电压的规律串联电路的电压规律 并联电路的电压规律 U1 = U2 = U串联电路电源两端电压等于各小灯泡两端电压之和UAB + UBC = UAC并联电路中两个支路上小灯泡两端电压与电源两端的电压相等串联电池组两端电压等于每节电池两端的电压之和
