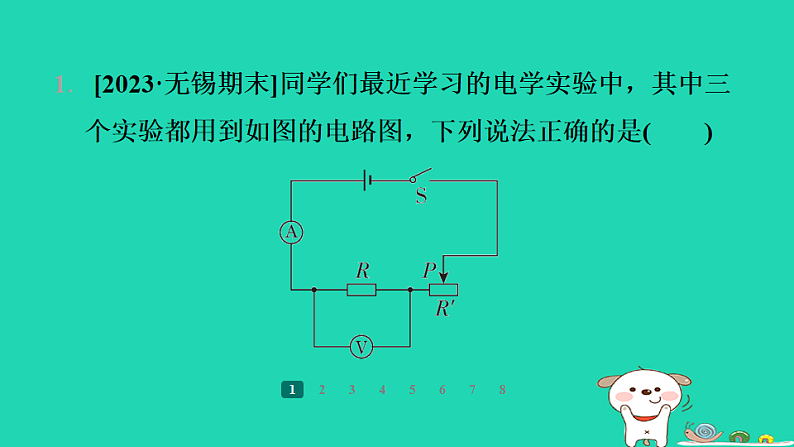

1. [2023·无锡期末]同学们最近学习的电学实验中，其中三个实验都用到如图的电路图，下列说法正确的是(　　)

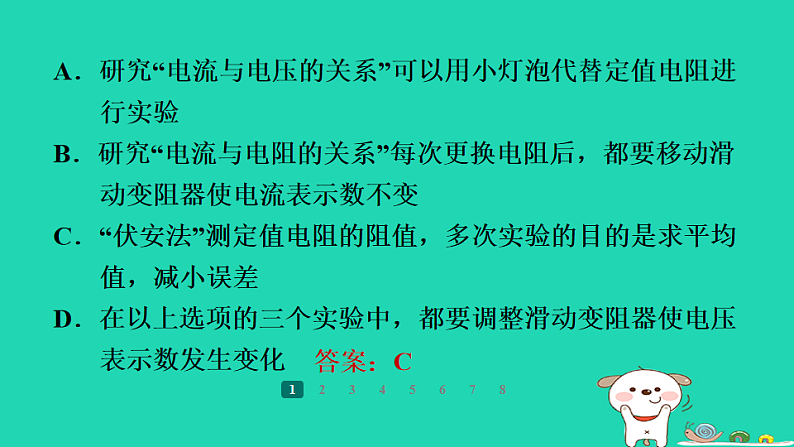

A．研究“电流与电压的关系”可以用小灯泡代替定值电阻进行实验B．研究“电流与电阻的关系”每次更换电阻后，都要移动滑动变阻器使电流表示数不变C．“伏安法”测定值电阻的阻值，多次实验的目的是求平均值，减小误差D．在以上选项的三个实验中，都要调整滑动变阻器使电压表示数发生变化

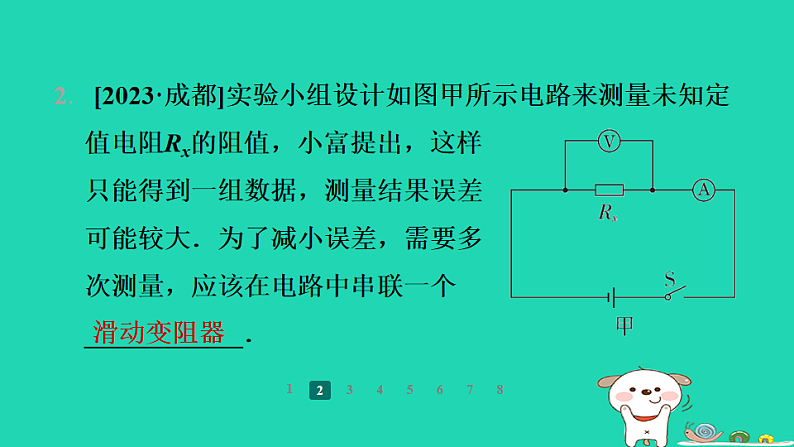

2. [2023·成都]实验小组设计如图甲所示电路来测量未知定值电阻Rx的阻值，小富提出，这样只能得到一组数据，测量结果误差可能较大．为了减小误差，需要多次测量，应该在电路中串联一个____________．

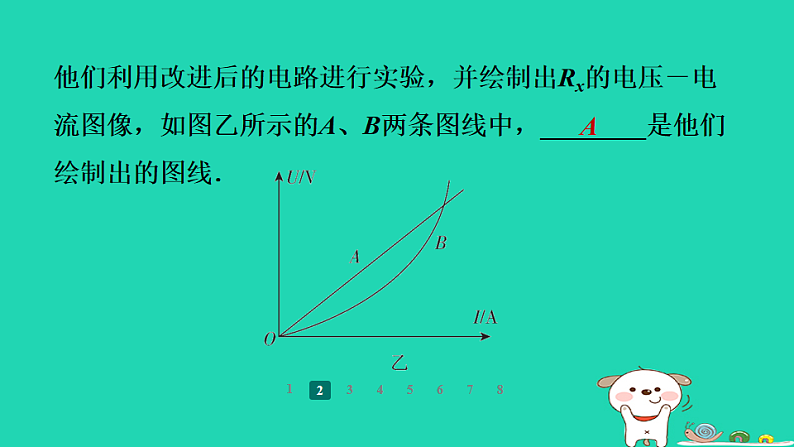

他们利用改进后的电路进行实验，并绘制出Rx的电压－电流图像，如图乙所示的A、B两条图线中，________是他们绘制出的图线．

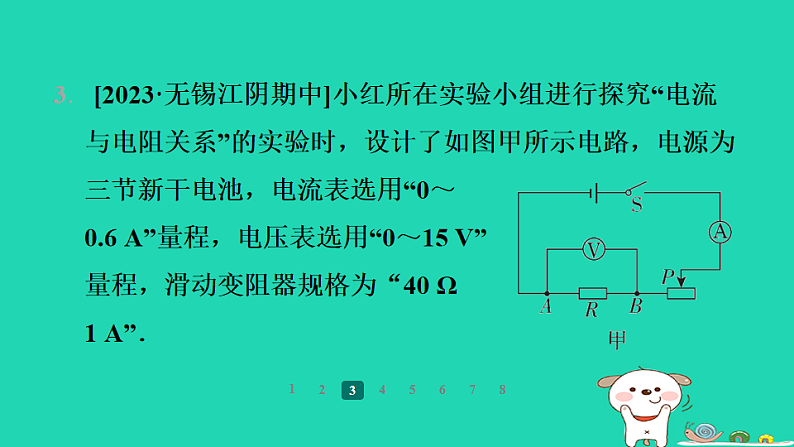

3. [2023·无锡江阴期中]小红所在实验小组进行探究“电流与电阻关系”的实验时，设计了如图甲所示电路，电源为三节新干电池，电流表选用“0～0.6 A”量程，电压表选用“0～15 V”量程，滑动变阻器规格为“40 Ω　1 A”．

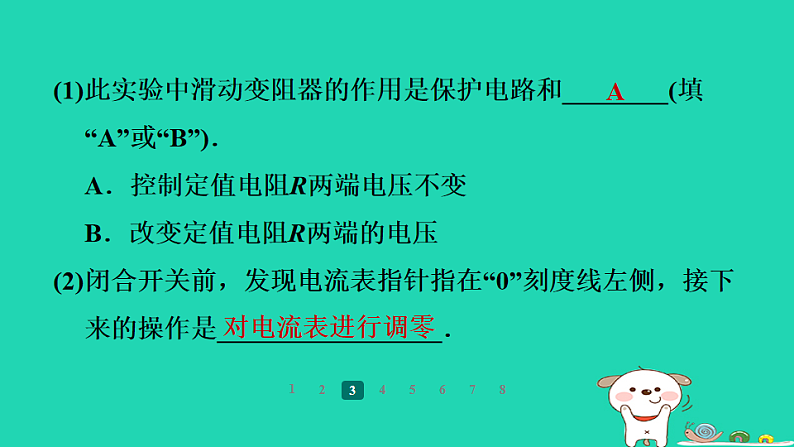

(1)此实验中滑动变阻器的作用是保护电路和________(填“A”或“B”)．A．控制定值电阻R两端电压不变 B．改变定值电阻R两端的电压(2)闭合开关前，发现电流表指针指在“0”刻度线左侧，接下来的操作是_________________．
(3)图乙是小红根据测得的实验数据绘制的电流I随电阻R的变化图像，由图像可知电阻R两端的电压为________V，她用5 Ω的电阻完成实验后，保持滑动变阻器的滑片位置不动，断开开关，换上10 Ω电阻，闭合开关后，此时应将滑片适当向________(填“左”或“右”)调，使电压表示数和前一次实验相同．
(4)由图像可知，实验结论是：当导体两端电压一定时，电流与导体的电阻成______________．
4. [2023·泰州兴化三模]探究“电流与电阻的关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源(6 V)、滑动变阻器(20 Ω　1 A)、电流表、电压表、开关、三个定值电阻(5 Ω、10 Ω、20 Ω)及导线若干，
以下说法错误的是(　　)A．要获得3组实验数据，电压的预设值最小为3 VB．要获得3组实验数据，电压的预设值最大为6 VC．若实验电压的预设值为2 V，要获得3组实验数据，要更换最大阻值为40 Ω的滑动变阻器D．若实验电压的预设值为2 V，要获得3组实验数据，要将电源电压至少下调至4 V
5.图甲是小明探究“导体中电流与电阻的关系”的实验电 路图．
实验时可供选择的定值电阻分别为5 Ω、10 Ω、15 Ω、 20 Ω、25 Ω，图乙是他根据实验数据描绘出的I－R关系图像，由图像可知：当电压一定时，电流与电阻成________(填“正比”或“反比”)；
他每次控制电阻两端的电压为________V不变，若实验中所用滑动变阻器的规格为“0～20 Ω”，要想保证可用电阻均能正常进行实验，电源电压应该控制在_______V至_______V之间．
6. [2023·南通期末]某实验小组用伏安法测量待测电阻Rx的阻值，设计的实验电路如图甲所示。
(1)根据图甲用笔画线代替导线将图乙的实物图补充完整．
(2)某次测量时，电压表的示数为1.5 V，电流表的示数为 0.3 A，则待测电阻的阻值为______Ω；实验时应多测几组数据，求电阻的平均值，目的是______________．
(3)若撤去电压表和滑动变阻器，新增一个阻值为R0的定值电阻，利用如图丙所示的实验电路，也可以测量待测电阻Rx的阻值。实验步骤如下：①首先，闭合开关S1、S2，记录电流表的示数I1；②接着，断开开关________，记录电流表的示数I2；则待测电阻的阻值Rx＝________(用R0、I1、I2表示)．
7.小明利用如图所示的电路探究“电流跟电阻的关系”．已知电源电压为6 V且保持不变，实验用到的电阻阻值分别为5 Ω 、10 Ω 、20 Ω.
(1)实验中，小明用5 Ω的电阻做完实验后，保持滑片位置不变，然后将10 Ω的电阻接入电路，闭合开关，电压表的示数将会________(填“变大”“变小”或“不变”)，此时应该向________(填“左”或“右”)移动滑片，从而使电压表示数为2 V.
(2)实验室提供了三个不同规格的滑动变阻器：A “30 Ω 2 A”，B “50 Ω 1 A”，C “100Ω 0.1 A”．要完成整个实验应该 选取滑动变阻器________(填代号)．
8. [2024·无锡月考]小兵利用图甲电路来探究电流与电阻的关系，他在实验中控制电压表示数为U0不变，相关器材规格已在图中标明．
(1)请用笔画线代替导线将电压表接入电路．
(2)开关闭合前，滑动变阻器的滑片应置于图中最________ (填“左”或“右”)端．(3)闭合开关，将电阻箱调至某阻值，调节滑动变阻器时，他发现电压表示数始终为零而电流表示数有明显变化，经检查是由于某处短路造成的，被短路的是________．
通过导体的电流与导体的电阻成反比
(5)若由于电池电量不足，小兵换用4.5 V电源后继续实验，进行了如下操作：①将电阻箱阻值先调至4 Ω进行实验，实验完成后断开开关；②再将电阻箱阻值调至15 Ω后，闭合开关进行实验；则由于小兵在上述操作中的一个疏漏，将会导致_________________________________．
电阻箱两端的电压超过电压表量程
