初中苏科版3 欧姆定律作业课件ppt

这是一份初中苏科版3 欧姆定律作业课件ppt，共27页。

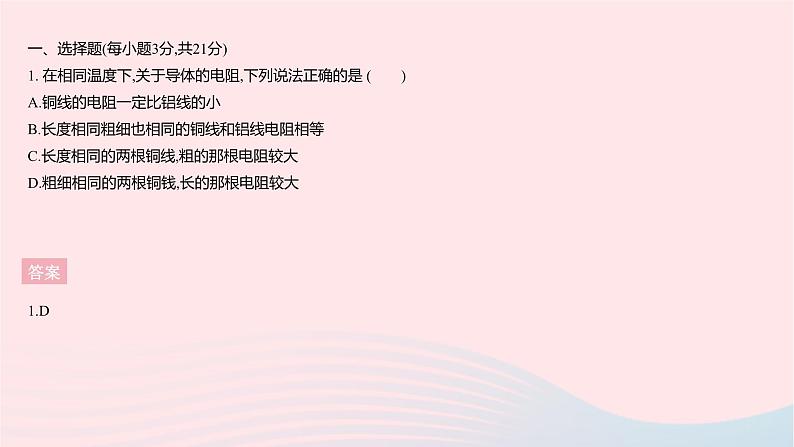

一、选择题(每小题3分,共21分)1. 在相同温度下,关于导体的电阻,下列说法正确的是 (　　)A.铜线的电阻一定比铝线的小B.长度相同粗细也相同的铜线和铝线电阻相等C.长度相同的两根铜线,粗的那根电阻较大D.粗细相同的两根铜钱,长的那根电阻较大

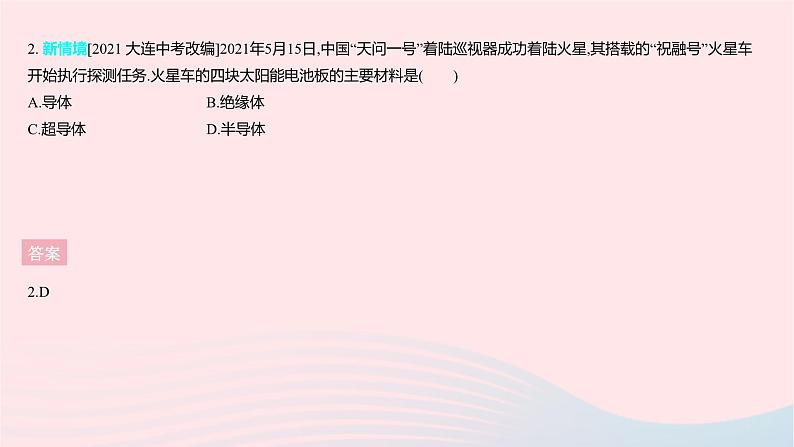

2. 新情境[2021 大连中考改编]2021年5月15日,中国“天问一号”着陆巡视器成功着陆火星,其搭载的“祝融号”火星车开始执行探测任务.火星车的四块太阳能电池板的主要材料是(　　)A.导体B.绝缘体C.超导体D.半导体

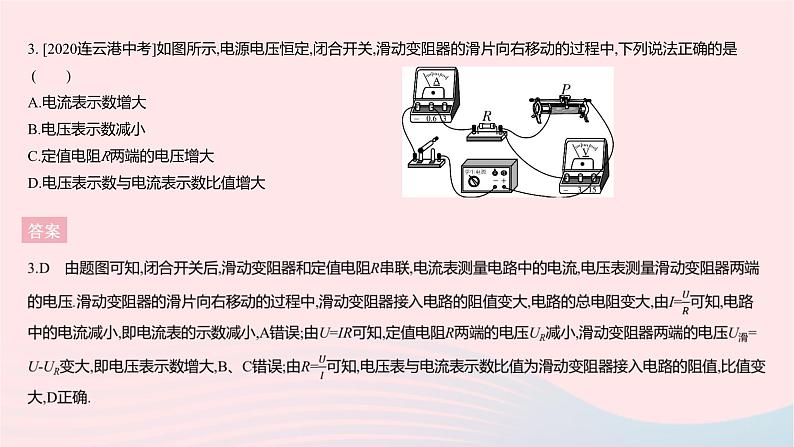

3. [2020连云港中考]如图所示,电源电压恒定,闭合开关,滑动变阻器的滑片向右移动的过程中,下列说法正确的是 (　　)A.电流表示数增大B.电压表示数减小C.定值电阻R两端的电压增大D.电压表示数与电流表示数比值增大

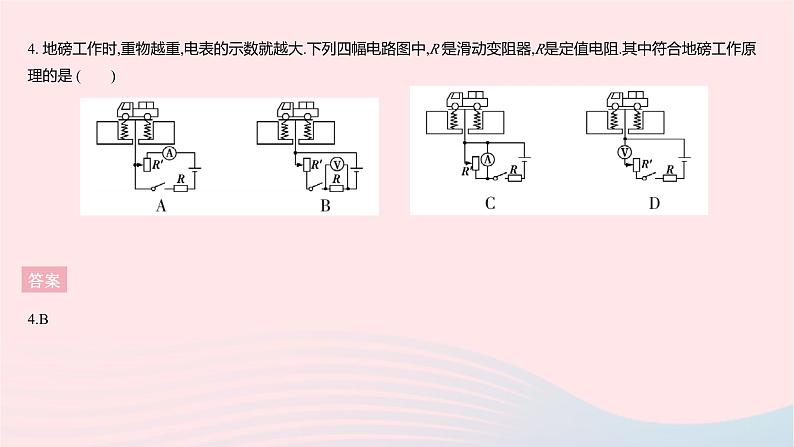

4. 地磅工作时,重物越重,电表的示数就越大.下列四幅电路图中,R'是滑动变阻器,R是定值电阻.其中符合地磅工作原理的是 (　　)

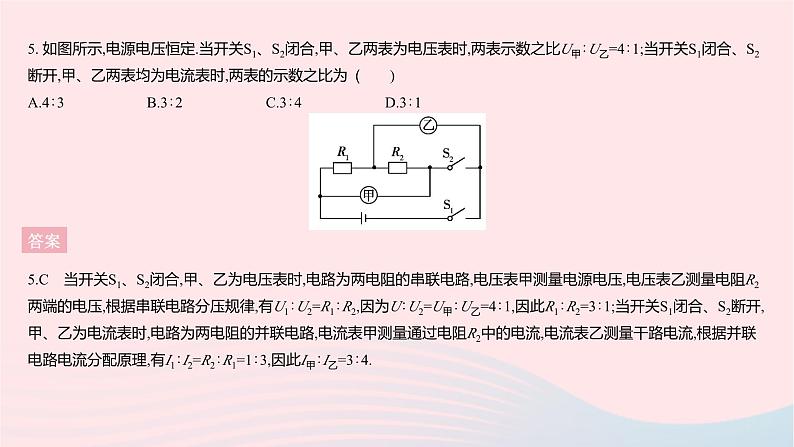

5. 如图所示,电源电压恒定.当开关S1、S2闭合,甲、乙两表为电压表时,两表示数之比U甲∶U乙=4∶1;当开关S1闭合、S2断开,甲、乙两表均为电流表时,两表的示数之比为 (　　)A.4∶3B.3∶2C.3∶4D.3∶1
5.C　当开关S1、S2闭合,甲、乙为电压表时,电路为两电阻的串联电路,电压表甲测量电源电压,电压表乙测量电阻R2两端的电压,根据串联电路分压规律,有U1∶U2=R1∶R2,因为U∶U2=U甲∶U乙=4∶1,因此R1∶R2=3∶1;当开关S1闭合、S2断开,甲、乙为电流表时,电路为两电阻的并联电路,电流表甲测量通过电阻R2中的电流,电流表乙测量干路电流,根据并联电路电流分配原理,有I1∶I2=R2∶R1=1∶3,因此I甲∶I乙=3∶4.

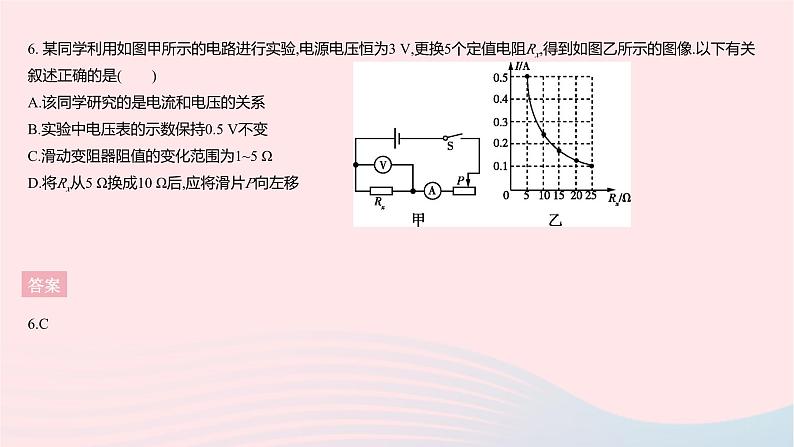

6. 某同学利用如图甲所示的电路进行实验,电源电压恒为3 V,更换5个定值电阻Rx,得到如图乙所示的图像.以下有关叙述正确的是(　　)A.该同学研究的是电流和电压的关系B.实验中电压表的示数保持0.5 V不变C.滑动变阻器阻值的变化范围为1~5 ΩD.将Rx从5 Ω换成10 Ω后,应将滑片P向左移
7.A　根据控制变量法的思想可知,要研究某一因素对电阻大小的影响,应控制其他因素相同.a和b的长度和横截面积相同,材料不同,故选用a和b进行实验,可以探究导体电阻跟导体材料的关系,A正确;c和d的材料和长度相同,横截面积不同,故选用c和d进行实验可以探究导体电阻跟导体横截面积的关系,B错;a和c的材料和横截面积相同,长度不同,故选用a和c进行实验,可以探究导体电阻跟导体长度的关系,C错;b和d的横截面积、长度和材料都不同,不能选用b和d进行实验,D错.
二、填空题(每空2分,共22分)8. 一个电压恒定的电源,在其两端只接一只电阻值为12 Ω的电阻R1,电流是0.5 A.如果再在电阻R1两端并联一个电阻值为8 Ω的电阻R2,并联电路的总电流变为　　　A;若将R2改为与R1串联在原电路中,电路中电流为　　　　A.
9. 在如图所示的电路中,闭合开关S,电流表A1、A2的示数之比为I1∶I2=2∶1,则电阻之比R1∶R2=　　　,电流表A1、A3的示数之比为I1∶I3=　　　　.
9.【答案】　1∶2　2∶3【解析】　由题图可知,R1和R2并联,电流表 A1测通过R1的电流,电流表 A2测通过R2的电流,各支路电压相等,则I1R1=I2R2,故R1∶R2=I2∶I1=1∶2;电流表 A3测干路电流,I3=I1+I2,故I1∶I3=2∶3.
10. 如图所示电路中,电源电压为3 V,R1和R2阻值相等.若断开S2,闭合S1、S3,两电阻的连接方式为　　　　(填“串联”或“并联”);若断开S1、S3,闭合S2,此时电压表示数为　　　　V.
10.【答案】　并联　1.5
11. [2021辽阳中考节选]如图甲所示电路,电流表A1的量程为0~3 A,A2的量程为0~0.6 A,闭合开关S,电压表V示数为12 V,小灯泡正常发光.在电路安全的情况下最大范围调节滑动变阻器R的滑片,电流表A1示数与R连入的阻值的关系图像如图乙所示.则滑动变阻器R连入电路的最小阻值为　　　　Ω,当滑动变阻器的滑片置于中点时,电流表A1的示数为　　　　A.
12. 新考法•创新装置 [2021南京中考]现有一热敏电阻,其阻值R随温度t的升高而减小,部分数据如表所示,利用它可以制作温度报警器,其电路的一部分如图所示,图中两个虚线框内一个接热敏电阻,一个接定值电阻,电源电压恒为12 V.当图中的输出电压达到或超过8 V时,便触发报警器(图中未画出)报警,不考虑报警器对电路的影响.要求环境温度达到或超过40 ℃时开始报警,则热敏电阻应接在虚线框　　　　(填数字)内,另一虚线框内定值电阻的阻值为　　kΩ.若将虚线框内两元件对调,则报警器报警的最高温度为　　　　℃.
12.【答案】　2　2.2　10
三、实验探究题(第13小题14分,第14小题14分,共28分)13. 小阳利用如图甲所示的电路探究“电流与电阻的关系”.已知电源电压为4.5 V且保持不变,实验用到的定值电阻的阻值分别为25 Ω、20 Ω、15 Ω、10 Ω、5 Ω,滑动变阻器的规格为“0~50 Ω”.(1)如图乙所示的实物电路中存在连线错误,而且只要改接一根导线就可以了,请你在接错的那根导线上打上“✕”,再画线把它改到正确位置上(导线不允许交叉).(2)电路改正以后,闭合开关前应将滑动变阻器的滑片调至最　　　　(填“左”或“右”)端. (3)连接好电路后,如果将电流表和电压表在电路中的位置交换,则闭合开关后,会发现两表中只有　　　　(填“电流”或“电压”)表有示数. (4)为了用上所有的定值电阻正确完成五次实验,应利用滑动变阻器控制定值电阻两端的电压至少保持　　　V不变.
(5)实验中将5 Ω的定值电阻更换为10 Ω的定值电阻后,闭合开关,应将滑动变阻器的滑片向　　　　(填“左”或“右”)适当滑动,使电压表示数恢复到原来的值. (6)小阳每次随机选取一个定值电阻,进行了五次实验,根据所得数据画出电流与电阻关系的图像如图丙所示,且实验中各电路元件完好,读数、记录均正确.但老师发现五次实验中有一次未移动滑动变阻器的滑片控制电压表示数一定,根据图丙中的数据分析,阻值为　　　　Ω的定值电阻连入电路时未移动滑片,这次实验之前的那一次实验,小阳选取的是阻值为　　　　Ω的定值电阻.
13.【答案】　(每空2分)(1)如图所示. (2)右　(3)电压　(4)1.5　(5)右　(6)20　10
14. 小明要测量定值电阻Rx的阻值(约十几欧).现有器材:电源(6 V)、滑动变阻器、电流表、电压表、开关各一个,导线若干.(1)他设计并连接了如图甲所示电路.请用笔画线代替导线,将该电路连接完整.(2)电路连好后,闭合开关前,应将滑动变阻器滑片移至最　　　　端.闭合开关,移动滑片到某一位置,电压表示数如图乙所示,此时Rx两端的电压为　　　　V. (3)当小明准备读取电流表示数时,发现两电表示数突然都变为0.他用一根导线检查电路故障,当将该导线两端分别接到a、d接线柱上,发现电流表有示数,电压表示数仍为0;当将该导线两端分别接到c、f接线柱上,发现电压表有示数,电流表示数为0;则由此可以判断故障是:　　　　　　　　　.
(4)小明排除故障后继续实验,却不慎将电流表损坏.小明发现桌上有一根标有长度刻度、总长为20.0 cm、总阻值为10 Ω的均匀电阻丝,还有一根带有鳄鱼夹的导线(如图丙所示).他查阅资料了解到,均匀电阻丝阻值与长度成正比,经过思考,重新设计了如图丁所示的电路(AB为电阻丝,C为鳄鱼夹),继续进行实验.①根据已知条件判断,电压表量程应选用　　　　V. ②按照图丁所示电路连接好器材,多次实验测得数据如表所示.求出第1次实验时电路中的电流I1=　　　　A;利用表中所有数据求出待测电阻Rx=　　　　Ω.
14.【答案】　(每空2分)(1)如图所示. (2)左　1.2　(3)c、d间电路断路　(4)①0~3　 ②0.4　 14【解析】　(2)闭合开关前,应将滑片移至阻值最大处,即最左端;由题图甲可知,电压表选用的量程是0~3 V,则电压表的示数为1.2 V.(3)两个电表的示数均为零,说明电路中出现了断路,把一根导线的两端分别接在a、d接线柱上,电流表有示数,说明从a点经电源、开关、滑动变阻器和电流表到d的电路都是完好的,当把这根导线的两端分别接在c、f接线柱上,电流表被短路,故电流表示数为零,电压表有示数,说明从c点经定值电阻到电源的电路都是完好的,则故障一定是c、d之间出现断路
四、计算题(第15小题12分,第16小题17分,共29分)15. 如图所示的电路中,R1=6 Ω,滑动变阻器的规格为“20 Ω　1 A”,电源电压为4.5 V且保持不变.电流表的量程为0~0.6 A,电压表的量程为0~3 V.(1)为保护电表,滑动变阻器接入电路中的阻值范围为多少?(2)当滑动变阻器接入电路中的阻值R2为9 Ω时,电流表、电压表的示数分别为多少?
16. [2020泰安中考]小明观察到高速公路进出口处设有测量货车重力的检测装置,他利用学过的物理知识设计了一套测量货车重力的模拟装置,其工作原理如图甲所示.OAB为水平杠杆,OB长1 m,O为支点,OA∶AB=1∶4,平板上物体所受重力大小通过电流表读数显示.已知定值电阻R0的阻值为10 Ω,压力传感器R固定放置,R的阻值随所受压力F变化的关系如图乙所示.平板、压杆和杠杆的质量均忽略不计. (1)当电池组电压U0=12 V,平板上物体所受重力分别是80 N和100 N时,闭合开关S,分别求出电流表的读数.(2)电池组用久后电压变小为U1,这时平板上物体重力为100 N时,电流表读数为0.3 A,求U1的大小.(3)在第(2)问情况中,电池组电压大小为U1,要求平板上重力为100 N的物体对应的电流表读数和电池组电压U0=12 V的情况下相同,小明采取了两种解决办法:①其他条件不变,只更换电阻R0,试求出更换后的R'0的大小.②其他条件不变,只水平调节杠杆上触点A的位置,试判断并计算触点A应向哪个方向移动?移动多少厘米?
