一、选择题(每小题4分,共20分)

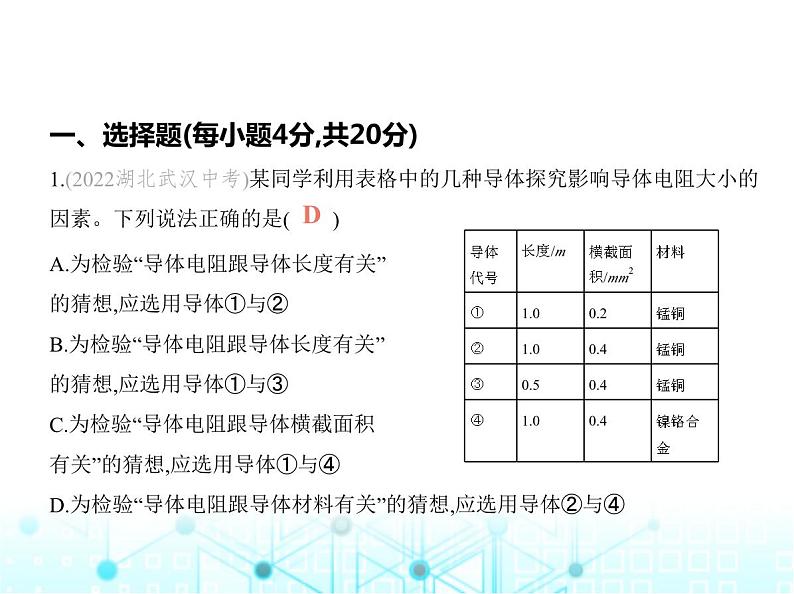

1.(2022湖北武汉中考)某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是(　    )
A.为检验“导体电阻跟导体长度有关”的猜想,应选用导体①与②B.为检验“导体电阻跟导体长度有关”的猜想,应选用导体①与③C.为检验“导体电阻跟导体横截面积有关”的猜想,应选用导体①与④D.为检验“导体电阻跟导体材料有关”的猜想,应选用导体②与④

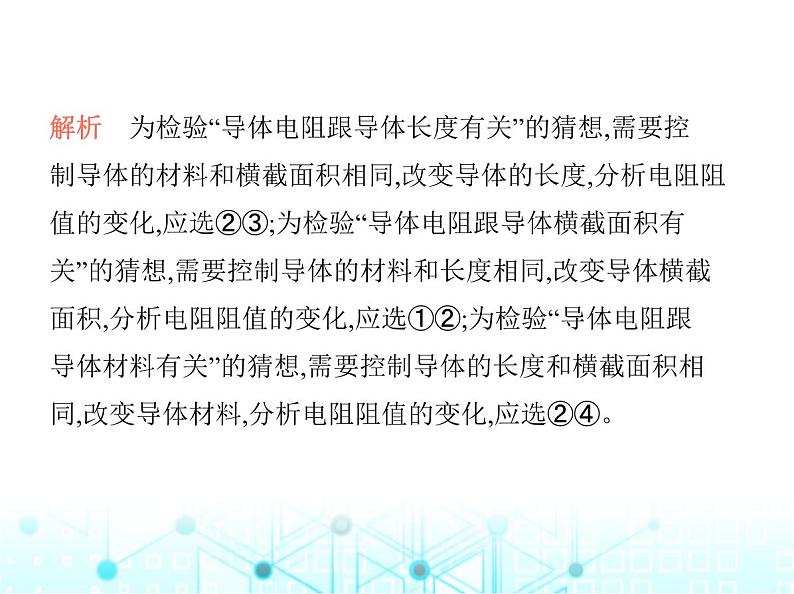

解析　为检验“导体电阻跟导体长度有关”的猜想,需要控 制导体的材料和横截面积相同,改变导体的长度,分析电阻阻 值的变化,应选②③;为检验“导体电阻跟导体横截面积有 关”的猜想,需要控制导体的材料和长度相同,改变导体横截 面积,分析电阻阻值的变化,应选①②;为检验“导体电阻跟 导体材料有关”的猜想,需要控制导体的长度和横截面积相 同,改变导体材料,分析电阻阻值的变化,应选②④。

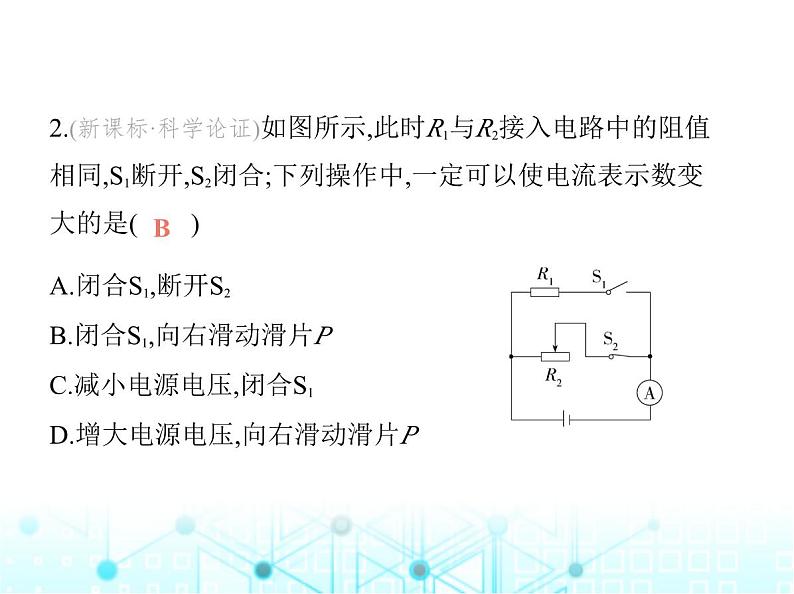

2.(新课标·科学论证)如图所示,此时R1与R2接入电路中的阻值 相同,S1断开,S2闭合;下列操作中,一定可以使电流表示数变 大的是(　    )
A.闭合S1,断开S2B.闭合S1,向右滑动滑片PC.减小电源电压,闭合S1D.增大电源电压,向右滑动滑片P

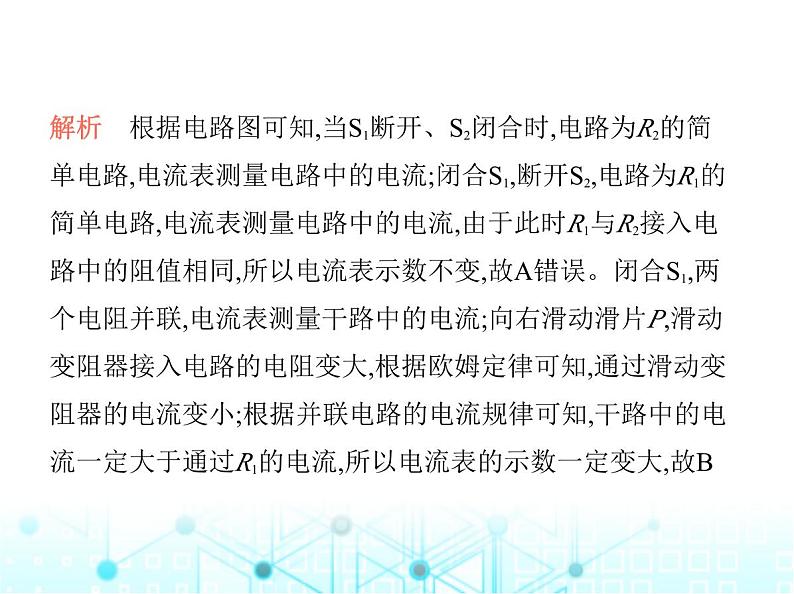

解析　根据电路图可知,当S1断开、S2闭合时,电路为R2的简 单电路,电流表测量电路中的电流;闭合S1,断开S2,电路为R1的 简单电路,电流表测量电路中的电流,由于此时R1与R2接入电 路中的阻值相同,所以电流表示数不变,故A错误。闭合S1,两 个电阻并联,电流表测量干路中的电流;向右滑动滑片P,滑动 变阻器接入电路的电阻变大,根据欧姆定律可知,通过滑动变 阻器的电流变小;根据并联电路的电流规律可知,干路中的电 流一定大于通过R1的电流,所以电流表的示数一定变大,故B

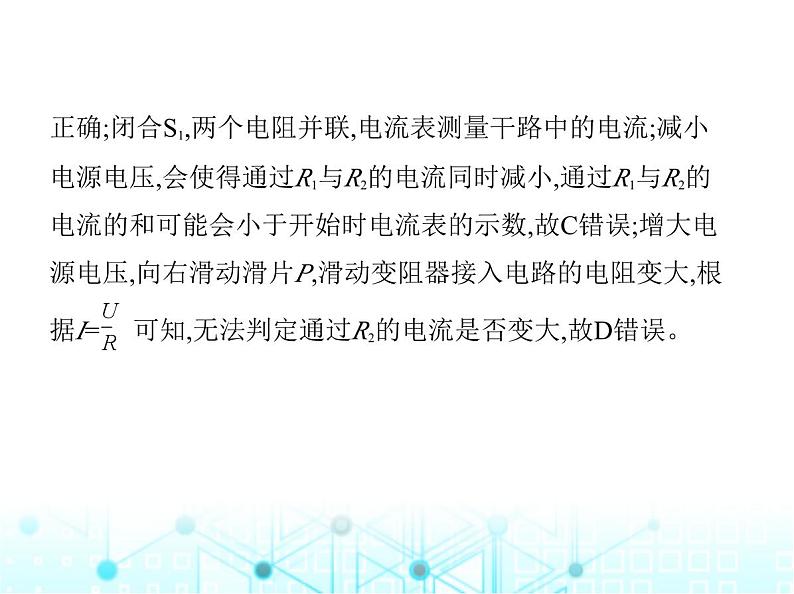

正确;闭合S1,两个电阻并联,电流表测量干路中的电流;减小电源电压,会使得通过R1与R2的电流同时减小,通过R1与R2的 电流的和可能会小于开始时电流表的示数,故C错误;增大电 源电压,向右滑动滑片P,滑动变阻器接入电路的电阻变大,根 据I= 可知,无法判定通过R2的电流是否变大,故D错误。

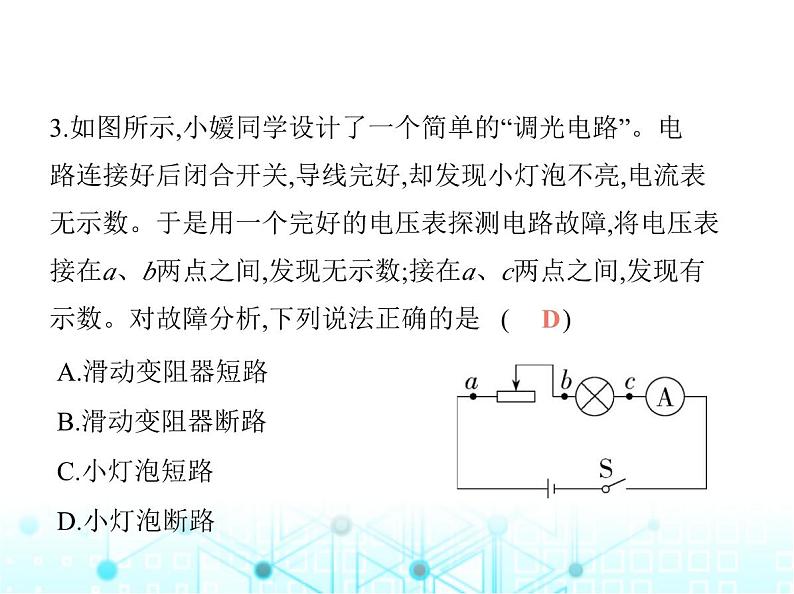

3.如图所示,小嫒同学设计了一个简单的“调光电路”。电 路连接好后闭合开关,导线完好,却发现小灯泡不亮,电流表 无示数。于是用一个完好的电压表探测电路故障,将电压表 接在a、b两点之间,发现无示数;接在a、c两点之间,发现有 示数。对故障分析,下列说法正确的是 (　    )
A.滑动变阻器短路    B.滑动变阻器断路C.小灯泡短路    D.小灯泡断路

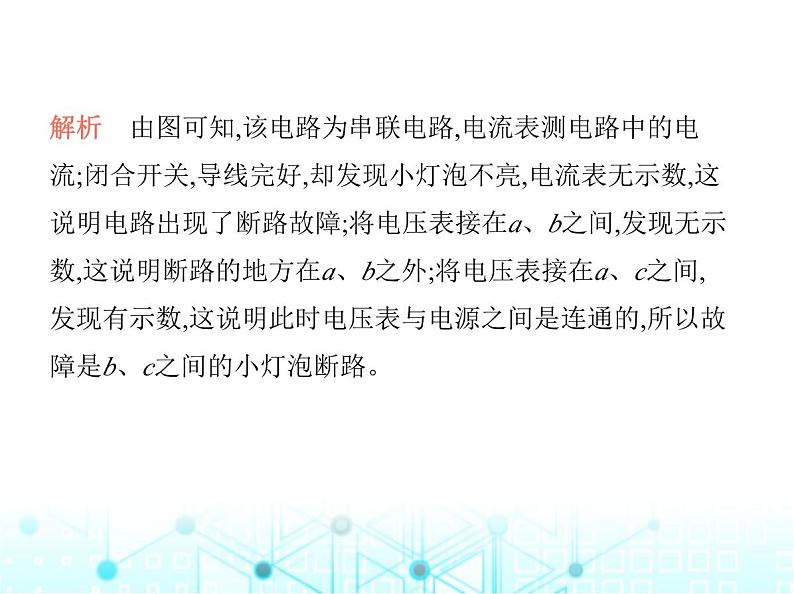

解析　由图可知,该电路为串联电路,电流表测电路中的电 流;闭合开关,导线完好,却发现小灯泡不亮,电流表无示数,这 说明电路出现了断路故障;将电压表接在a、b之间,发现无示 数,这说明断路的地方在a、b之外;将电压表接在a、c之间, 发现有示数,这说明此时电压表与电源之间是连通的,所以故 障是b、c之间的小灯泡断路。
4.(跨学科·数学)(2024江苏南京外国语学校月考)如图甲所示是探究“电流与电阻关系”的实验电路图,根据实验数据绘制图像如图乙,下列说法错误的是(　    ) 　     
A.开关闭合前,应将滑动变阻器滑片移动到b端B.实验中电压表的示数保持1 V不变C.多次更换阻值不同的定值电阻进行实验,目的是减小误差D.分析数据可得出:导体两端电压一定时,通过导体的电流跟 导体的电阻成反比
解析　开关闭合前,为保护电路,应将滑动变阻器滑片移动到 阻值最大处,即b端,故A正确;探究“电流与电阻关系”要控 制电阻两端的电压不变,根据图乙可知,电阻两端的电压为U =IR=0.2 A×5 Ω=0.1 A×10 Ω=0.05 A×20 Ω=1 V,为一定值,得 出的结论是导体两端电压一定时,通过导体的电流跟导体的 电阻成反比,故B、D正确;多次更换阻值不同的定值电阻进 行实验,目的是得出普遍性的结论,故C错误。
5.(新课标·科学推理)(2024江苏苏州星湾学校月考)如图所示电路, V1、 V2是相同的电压表,都有0~3 V和0~15 V两个量程。如果闭合开关后,两电表的指针偏转角度相同,那么电阻R1、R2的阻值可能是(　    )
A.6 Ω、20 Ω     B.10 Ω、40 ΩC.50 Ω、100 Ω    D.30 Ω、20 Ω
解析　由电路图可知,电阻R1、R2串联,电压表V2测电源电压, 电压表V1测R1两端的电压;因为串联电路总电压等于各分电 压之和,且两电表的指针偏转角度相同,所以,V2的量程为0~15 V,V1的量程为0~3 V,所以电源电压U与R1两端电压U1的关 系为U=5U1,则R2两端的电压U2=4U1,因为串联电路各处的电 流相等,所以,由欧姆定律可得:R1∶R2=U1∶U2=1∶4。故 选B。
二、填空题(每空2分,共26分)
6.(2023江苏南京鼓楼期末)如图所示电路,导线a的一端固定 连接在铅笔芯上,闭合开关,当导线b的一端在铅笔芯上左右 移动时,灯泡亮度会发生变化。这个实验说明铅笔芯是　    　    (选填“导体”或“绝缘体”),还能说明导体的电阻与导体的　　　    有关。为了使灯泡亮度发生明显改变,应该选择更　    (选填“粗”或“细”)的铅笔芯来做实验。
解析　接入铅笔芯后灯泡发光,说明铅笔芯是导体;当导线b 的一端在铅笔芯上左右移动时,铅笔芯接入电路的长度发生 变化,电阻发生变化,灯泡亮度发生变化,说明导体的电阻与 导体的长度有关;其他条件相同时,铅笔芯越细,电阻越大,为 了使灯泡亮度发生明显改变,应使用电阻大的铅笔芯,故应该 选择更细的铅笔芯来做实验。
7.(2023江苏徐州矿大附中期末调研)如图所示是“伏安法测电阻”的实验电路图,R为待测定值电阻,阻值约为5 Ω。实验器材有滑动变阻器(规格为“10 Ω    2 A”)、电压表(量程分别为0~3 V、0~15 V)、电流表(量程分别为0~0.6 A、0~3 A)、电源(3节新干电池串联)。为使测量时能较准确地读数(指针最好偏过中间刻度线),则电压表应选　　　　   的量程,电流表应选　　　    的量程;为了保证两电表安全,应控制滑动变阻器接入电路的阻值大约在　　　     的范围内。
解析　由图知,待测定值电阻R与滑动变阻器串联,电压表测 R两端的电压,电流表测电路中的电流;电源由3节新干电池串 联而成,则电源电压为4.5 V,若电压表用0~15 V量程,则无论 怎样调节变阻器,电压表指针的偏转角度都太小,不会偏过中 间刻度线,所以电压表应选0~3 V的量程;当电压表的示数达 到最大值3 V时,由欧姆定律可得,电路中的最大电流约为I=  = =0.6 A,故电流表应选0~0.6 A的量程。电路中的最大电流约为0.6 A,由欧姆定律和串联电路的电阻规律可知,滑
动变阻器连入电路的最小电阻约为R滑小=R总小-R= -R= -5 Ω=2.5 Ω;滑动变阻器的最大阻值为10 Ω,所以为了保证两 电表安全,应控制滑动变阻器接入电路的阻值大约在2.5~10 Ω的范围内。
8.(新课标·科学推理)(2024江苏盐城毓龙路实验学校月考)图甲是探究“电流和电压关系”的实验电路图,电流表和电压表量程分别为“0~0.6 A”“0~3 V”,定值电阻R1阻值为10 Ω,滑动变阻器R2标有“20 Ω    1 A”,电源电压恒为6 V。闭合开关,实验中向左移动滑片,　　　　    表先达到最大刻度,此时滑动变阻器接入电路的阻值为　    Ω。根据图乙所示的I-U图像可得结论:保持导体　     一定,通过导体的电流与它两端电压成　　    比。
解析　变阻器和定值电阻串联,电流表和电压表量程分别为 “0~0.6 A”“0~3 V”,当电压表达到最大刻度时,电路中的 电流I=I1= = =0.3 AF2,则R1、R2、 R1'、R2'从大到小的排列是　　    ;A.R1>R2>R2'>R1'B.R1>R2>R1'>R2'C.R1>R1'>R2'>R2D.R1>R2'>R1'>R2
(3)如果未进行温度补偿,自由端受到相同的力F作用,在夏天 时,该传感器下应变片两端的电压U2比冬天时　　    (选填 “大”或“小”);(4)进行温度补偿时,应给下应变片串联的电阻,最合适的是 图中的　　    。 A     B
解析    (1)压力越大,上应变片越长,阻值越大;下应变片越短, 阻值越小;两应变片的阻值之差越大;由U=IR可知,两应变片 两端电压的差值越大,故传感器示数越大,也就是输出的电压 越大,所以传感器输出的电压U随外力F的增大而增大。(2) 外力为F1时,上、下应变片的电阻分别是R1、R2,此时上应变 片被拉伸,电阻变大,下应变片被压缩,电阻变小,则R1>R2;外力 为F2时,上、下应变片的电阻分别是R1'、R2',此时R1'>R2',若F 1>F2,则力为F1时上应变片被拉伸得较长,所以R1>R1',下应变
