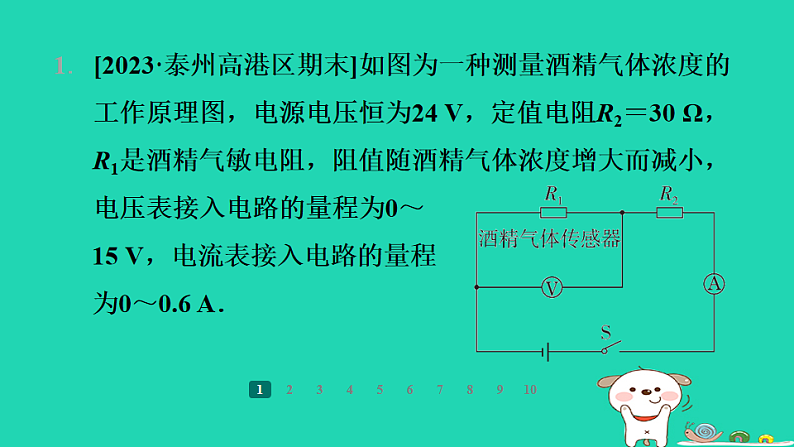

1. [2023·泰州高港区期末]如图为一种测量酒精气体浓度的工作原理图，电源电压恒为24 V，定值电阻R2＝30 Ω，R1是酒精气敏电阻，阻值随酒精气体浓度增大而减小，电压表接入电路的量程为0～15 V，电流表接入电路的量程为0～0.6 A．

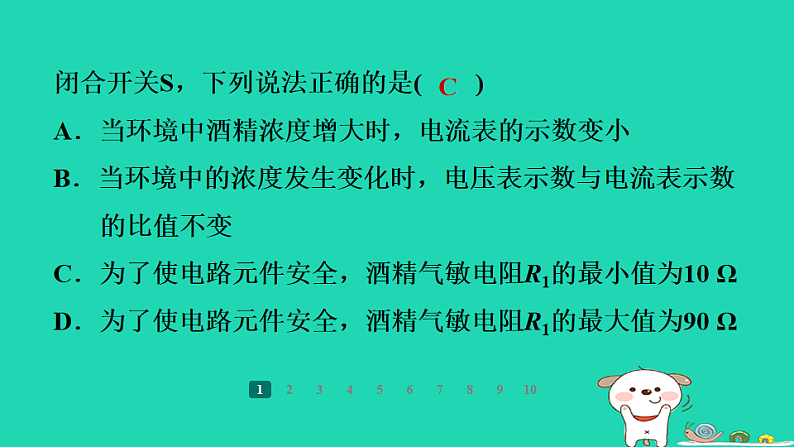

闭合开关S，下列说法正确的是(　　)A．当环境中酒精浓度增大时，电流表的示数变小B．当环境中的浓度发生变化时，电压表示数与电流表示数的比值不变C．为了使电路元件安全，酒精气敏电阻R1的最小值为10 ΩD．为了使电路元件安全，酒精气敏电阻R1的最大值为90 Ω

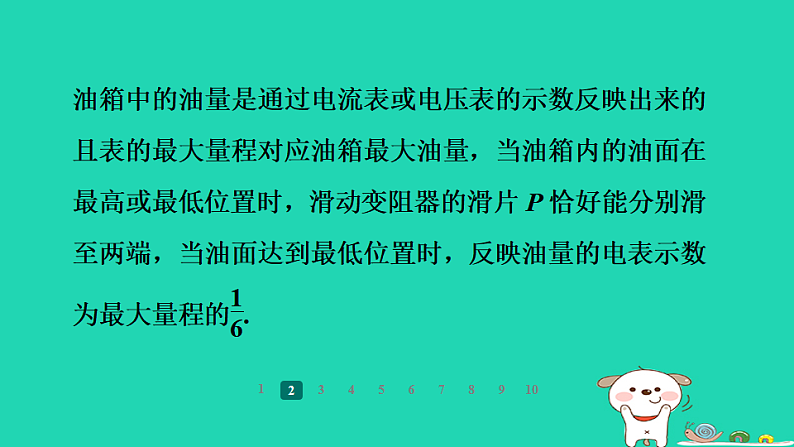

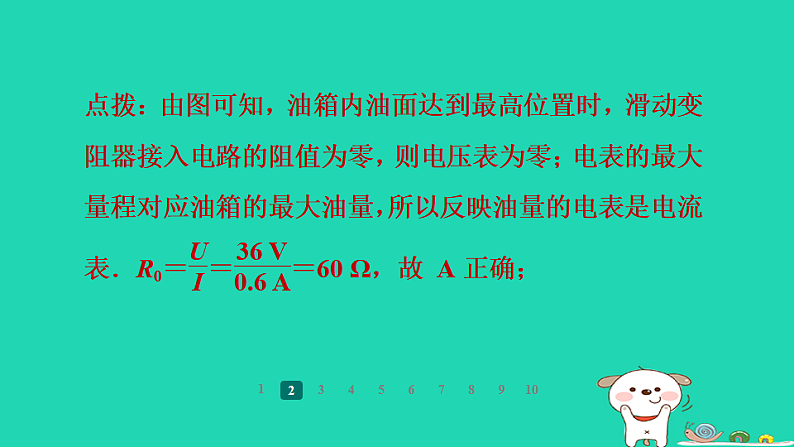

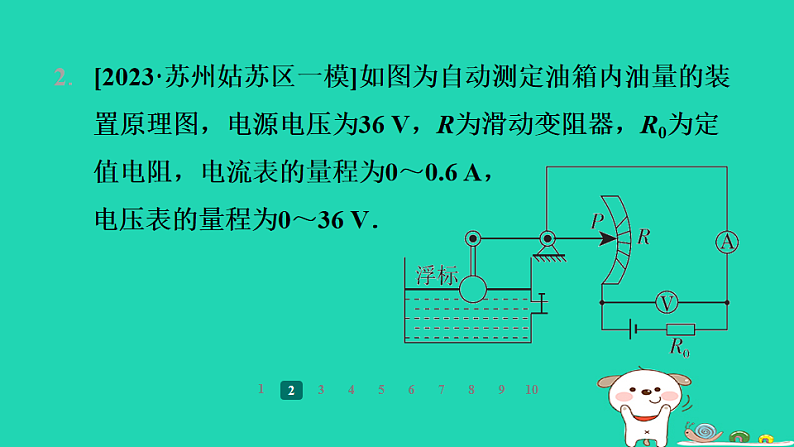

2. [2023·苏州姑苏区一模]如图为自动测定油箱内油量的装置原理图，电源电压为36 V，R为滑动变阻器，R0为定值电阻，电流表的量程为0～0.6 A，电压表的量程为0～36 V．

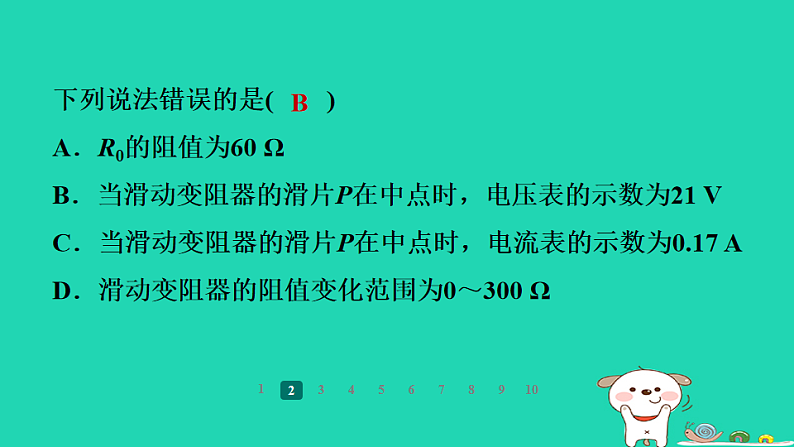

下列说法错误的是(　　)A．R0的阻值为60 Ω 　　　　B．当滑动变阻器的滑片P在中点时，电压表的示数为21 VC．当滑动变阻器的滑片P在中点时，电流表的示数为0.17 AD．滑动变阻器的阻值变化范围为0～300 Ω
3. [2024·盐城滨海月考]如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器R2接入电路阻值从最大变化到最小时，其U－I关系图像如图乙所示，
则下列判断正确的是(　　)A．电源电压为10 V B．定值电阻R1的阻值为20 ΩC．滑动变阻器滑片在中点时，电流表示数为0.3 A D．滑动变阻器R2的阻值变化范围为0～10 Ω
4.如图甲，电源电压不变，小灯泡L允许通过的最大电流为0.6 A，滑动变阻器R的最大阻值为50 Ω，电流表量程为0～0.6 A，电压表量程为0～15 V．
闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图像，如图乙、丙．
则下列说法正确的是(　　)A．电源电压为16 V　　　B．当电流表示数为0.25 A时，滑动变阻器连入电路的阻值为45 ΩC．若滑动变阻器连入电路的阻值变小，则电压表V与电流表A示数之比变小D．若将电压表量程换为0～3 V，滑动变阻器允许连入电路的阻值范围为18～50 Ω
点拨：由图甲可知，L与R串联．由图乙可知，当电流表的示数为0.6 A时，电压表的示数为6 V，即灯泡L两端的电压UL＝6 V，由图丙可知，当电流表示数为0.6 A时，滑动变阻器接入电路的阻值为10 Ω，U滑＝I滑R滑＝0.6 A× 10 Ω＝6 V，电源电压U＝UL＋U滑＝6 V＋6 V＝12 V，故 A错误；
由图丙可知，当滑动变阻器连入电路的阻值变小时，电路中的电流将变大，由图乙可知，当电路中的电流变大时，电压表示数也变大，但电压表示数增大得比电流表示数增大得快，电压表示数与电流表示数的比值将变大，故C错误；
由图乙可知灯泡L两端的电压也减小，此时电流表、电压表、灯泡都不会损坏，所以滑动变阻器接入电路的最大阻值是50 Ω，故将电压表量程换为0～3 V时，滑动变阻器允许连入电路的阻值范围是18～50 Ω，故D正确.
5.两个电阻，分别标有“6 Ω　0.5 A”和“20 Ω　0.3 A”字样.将它们串联后接入电路使用，那么电路中的电流不能超过________A，两个电阻两端允许加的电源电压最大为________V；将它们并联后接入电路使用，干路上的电流最大为________A.
6. [2023·徐州沛县月考]如图所示，电源电压保持6 V不变，电流表量程为0～0.6 A，电压表量程为0～3 V，定值电阻R1的规格为“10 Ω　0.5 A”，滑动变阻器R2的规格为 “20 Ω　1 A”．
闭合开关，为了保证电路安全，在滑动变阻器滑片移动过程中，该电路允许通过的最大电流为________A，滑动变阻器R2允许接入电路的阻值变化范围为__________．
7. [2023·南京雨花台区三模]如图，R1＝6 Ω，R2＝5 Ω，电源电压不变，电流表均为大量程，电压表为小量程，R是滑动变阻器，规格是“20 Ω　1.5 A”．
只有S闭合时，电流表A2的示数为0.2 A，电压表示数为2 V，则电源电压是________V，滑动变阻器接入电路的阻值是________Ω；当闭合S、S1、S2时，滑片置于阻值最大值处，电流表A1、A2的示数之比是________，为保证电路安全，滑动变阻器接入电路的阻值范围是________．
8. [2023·苏州工业园区校级二模]如图甲所示电路，电源电压保持不变，小灯泡L标有“4 V　0.5 A”字样，电流表量程为0～0.6 A，电压表量程为0～3 V，滑动变阻器R1的最大阻值为20 Ω.
只闭合开关S、S1，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图乙所示，则电源电压为________V，定值电阻R2的阻值为________Ω；
若只闭合开关S和S2，移动滑动变阻器的滑片P，小灯泡L的I－U图像如图丙所示．在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围为________Ω.
9. [2024·盐城东台模拟]如图所示的电路中，电源电压为 6 V且不变，滑动变阻器上标有“20 Ω　2 A”的字样，闭合开关S，移动滑片P到某一位置时，电流表A1、A2的示数分别为0.8 A和0.6 A(两电表均选用0～3 A量程)．求：
(1)电阻R1的阻值．
(2)在移动滑片P的过程中，电流表A1中的最小电流．
(3)为了保证电路安全，滑动变阻器R2接入电路的阻值范围.
10. [2023·南通一模]如图甲所示，电源电压保持不变，定值电阻R1＝10 Ω，R2＝5 Ω. 滑动变阻器R的规格为“30 Ω　2.5 A”．电流表A2选用0～3 A的量程，电压表选用0～15 V的量程．闭合全部开关，电流表A1的示数为1 A．求：
解：由图甲可知，闭合全部开关，R2被短路，R和R1并联，电源电压U＝I1R1＝1 A×10 Ω＝10 V.
(2)若将表盘如图乙所示的电流表A3接入电路，闭合全部开关，改变滑片位置，A3的指针恰好指在满偏的三分之二处，滑动变阻器接入电路的可能值．
