苏科版（2024）九年级全册第十四章 欧姆定律3 欧姆定律习题课件ppt

这是一份苏科版（2024）九年级全册第十四章 欧姆定律3 欧姆定律习题课件ppt，共8页。

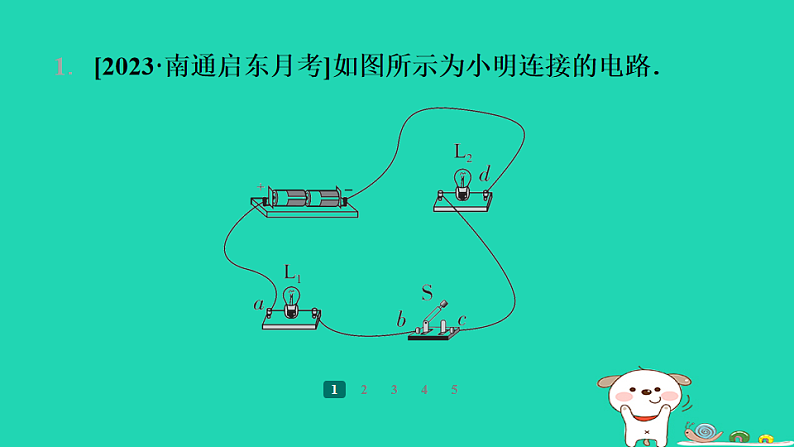

1. [2023·南通启东月考]如图所示为小明连接的电路．

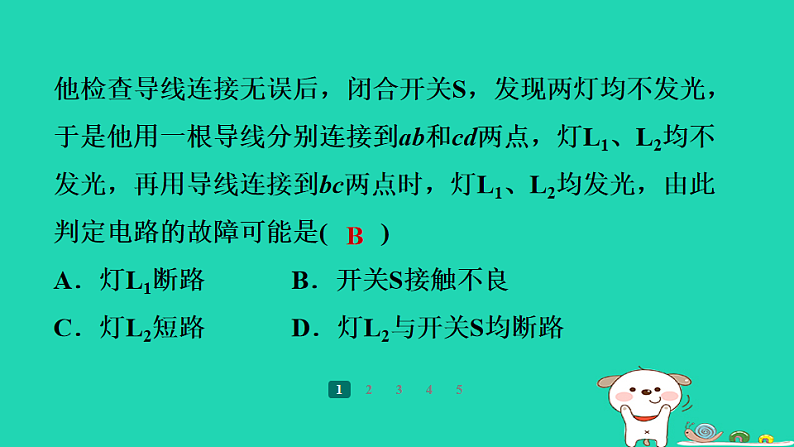

他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab和cd两点，灯L1、L2均不发光，再用导线连接到bc两点时，灯L1、L2均发光，由此判定电路的故障可能是(　　)A．灯L1断路 B．开关S接触不良C．灯L2短路 D．灯L2与开关S均断路

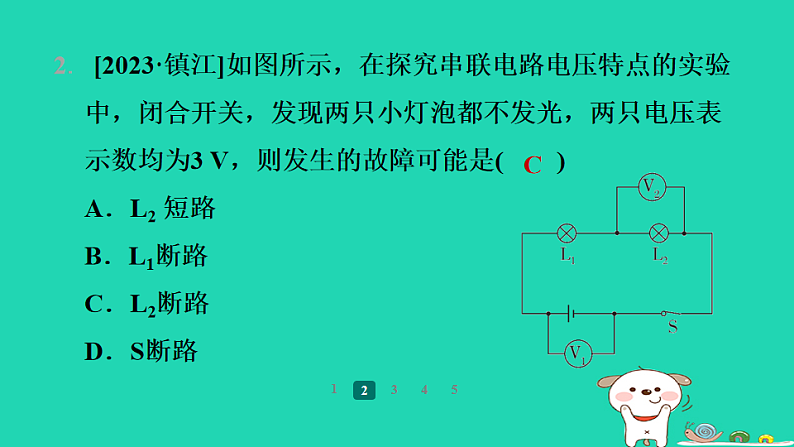

2. [2023·镇江]如图所示，在探究串联电路电压特点的实验中，闭合开关，发现两只小灯泡都不发光，两只电压表示数均为3 V，则发生的故障可能是(　　)A．L2 短路　　　　　　B．L1断路　　　　 　　C．L2断路　　　　　　D．S断路
3. [2023·无锡期中]如图所示，电源电压始终保持不变，闭合开关S，两灯均正常发光，电流表和电压表均有示数．一段时间之后，其中一个电表示数突然变小，另一个电表示数不变，则可能发生的故障是(　　)A．L1短路 B．L2短路 C．L1断路 D．L2断路
4. [2023·泰安]如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转．已知灯泡L1、L2中只有一个出现了故障，其他元件均完好．下列说法正确的是(　　)A．可能是灯泡L1短路 B．可能是灯泡L2短路C．可能是灯泡L1断路 D．一定是灯泡L2断路
5.在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变．图中除标有序号的四根导线外其他元件正常，则出现断路的导线一定是(　　)A．① B．② C．③ D．④
