初中物理苏科版（2024）九年级全册3 欧姆定律习题课件ppt

这是一份初中物理苏科版（2024）九年级全册3 欧姆定律习题课件ppt，共27页。

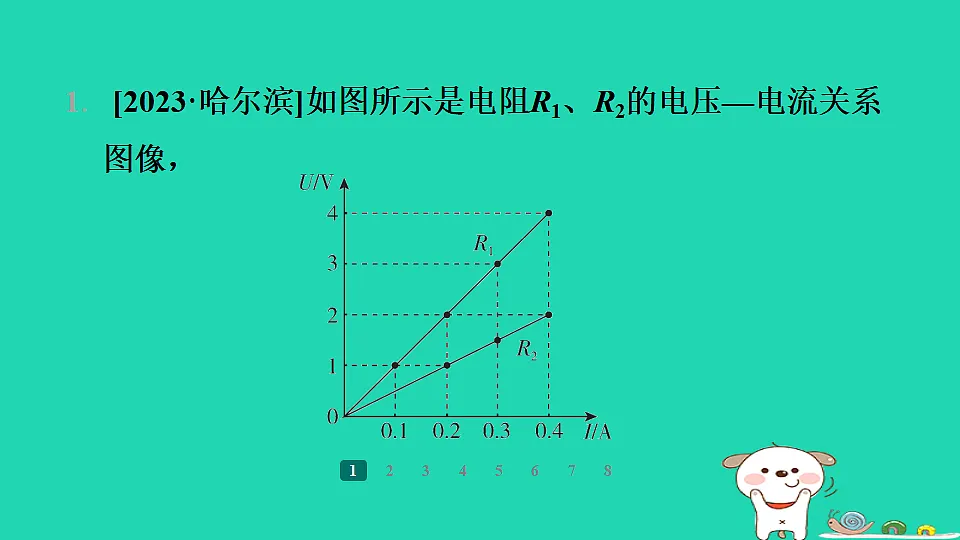

1. [2023·哈尔滨]如图所示是电阻R1、R2的电压—电流关系图像，

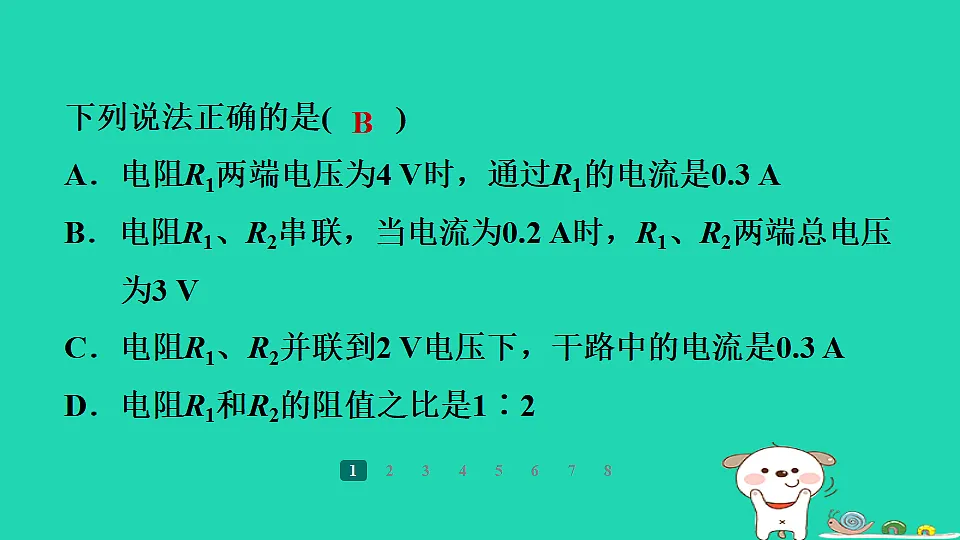

下列说法正确的是(　　)A．电阻R1两端电压为4 V时，通过R1的电流是0.3 AB．电阻R1、R2串联，当电流为0.2 A时，R1、R2两端总电压为3 VC．电阻R1、R2并联到2 V电压下，干路中的电流是0.3 AD．电阻R1和R2的阻值之比是1∶2

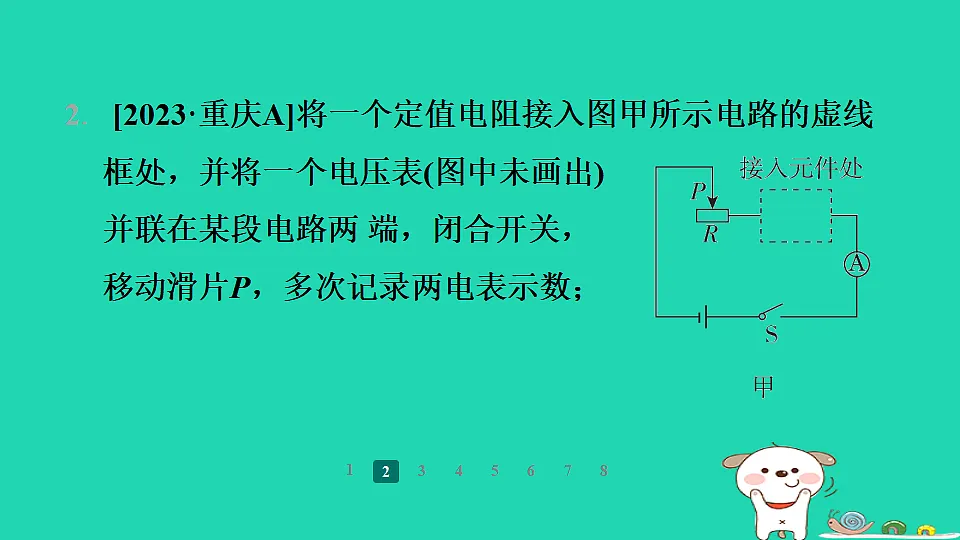

2. [2023·重庆A]将一个定值电阻接入图甲所示电路的虚线框处，并将一个电压表(图中未画出)并联在某段电路两 端，闭合开关，移动滑片P，多次记录两电表示数；

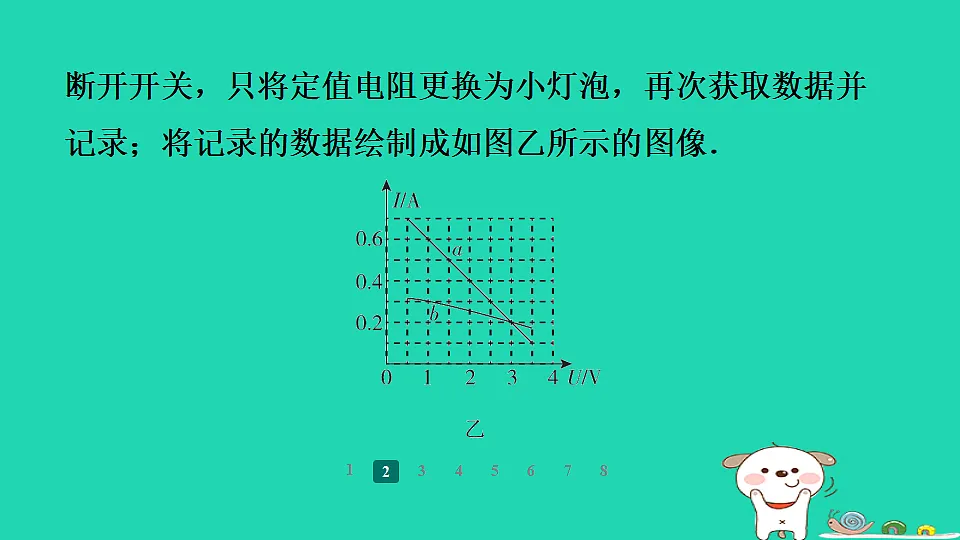

断开开关，只将定值电阻更换为小灯泡，再次获取数据并记录；将记录的数据绘制成如图乙所示的图像．

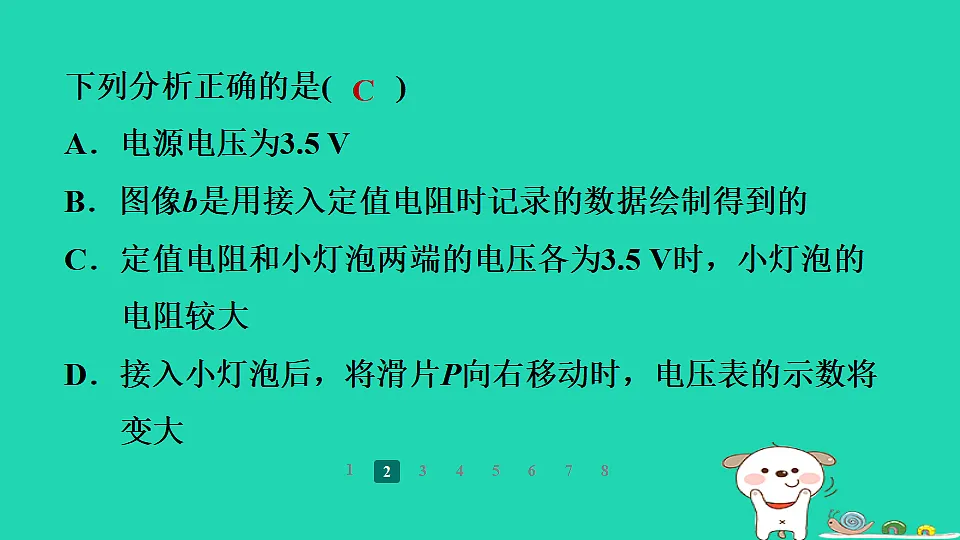

下列分析正确的是(　　)A．电源电压为3.5 V 　　B．图像b是用接入定值电阻时记录的数据绘制得到的C．定值电阻和小灯泡两端的电压各为3.5 V时，小灯泡的电阻较大D．接入小灯泡后，将滑片P向右移动时，电压表的示数将变大

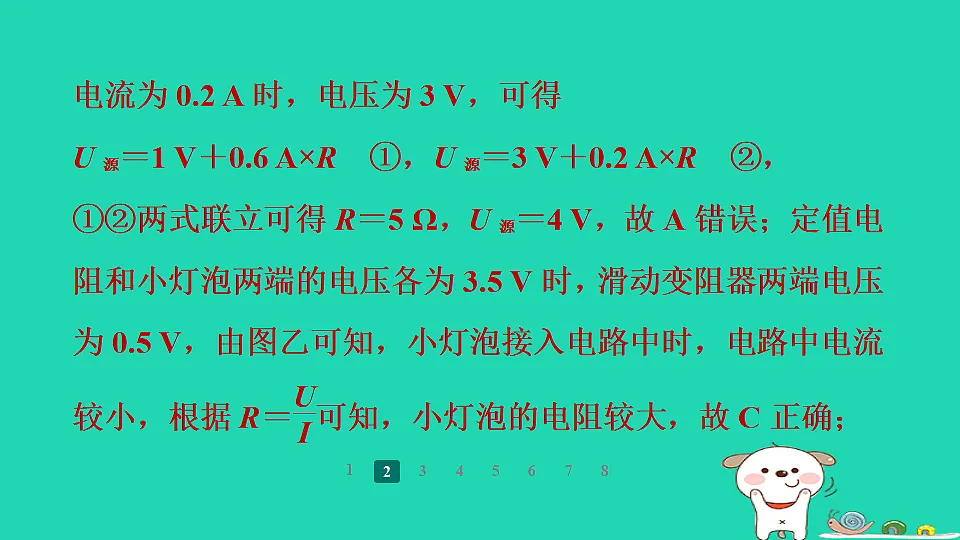

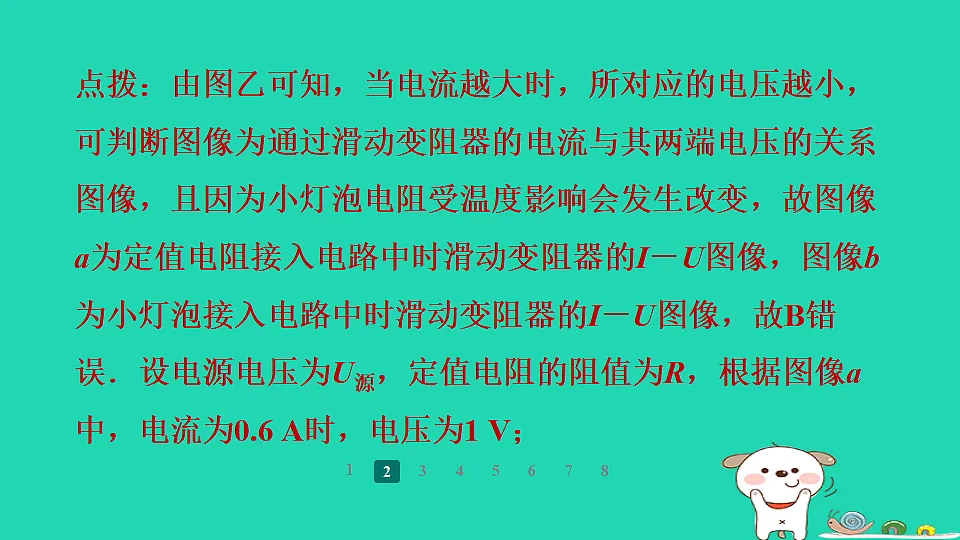

点拨：由图乙可知，当电流越大时，所对应的电压越小，可判断图像为通过滑动变阻器的电流与其两端电压的关系图像，且因为小灯泡电阻受温度影响会发生改变，故图像a为定值电阻接入电路中时滑动变阻器的I－U图像，图像b为小灯泡接入电路中时滑动变阻器的I－U图像，故B错误．设电源电压为U源，定值电阻的阻值为R，根据图像a中，电流为0.6 A时，电压为1 V；
将滑片P向右移动时，滑动变阻器接入电路中的电阻变小，根据串联分压原理可知，滑动变阻器两端电压变小，因电压表测滑动变阻器两端的电压，故示数会变小，故D错误.
3. [2023·南京模拟]某同学利用如图甲所示的电路进行实 验，电源电压恒为3 V，更换5个定值电阻Rx，得到如图乙所示的图像．
以下有关叙述正确的是(　　)A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持0.5 V不变C．将Rx从5 Ω换成10 Ω后，应将滑片P向左移D．滑动变阻器阻值变化范围为1～5 Ω
当接入电路的电阻为R1时，通过它的电流为0.25 A，当接入电路的电阻为R2时，通过它的电流为0.5 A，则R1∶R2＝___________；实验过程中，小明控制导体两端的电压为________V.
5. [2023·南通崇川区二模]在如图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示，则电源电压为________V；电阻R1的阻值为________Ω；当滑片P移到中点时，通过R1的电流为________A.
6. [2023·无锡新吴区二模]探究串联电路电压特点实验电路如图甲所示，改变电阻箱R1接入电路的阻值，
7. [2023·苏州工业园区校级月考]测温模拟电路如图甲所 示，温度计由量程为0～3 V的电压表改装而成，
电源电压U为6 V，R的阻值为40 Ω，热敏电阻的阻值Rt随温度t变化关系如图乙所示，则当开关S闭合后(　　)A．电路可测量的最高温度为50℃ B．温度计的0 ℃应标在电压表零刻度线处C．若增大U，电路可测量的最高温度将减小 D．若减小R，电路可测量的最高温度将增大
8. [2023·南通模拟]如图所示，电路中的M为电子集成元件，其电阻与两端所加的电压成正比(即RM＝kUM，式中k为常数)且遵循欧姆定律，R为定值电阻，电源电压可调．
现闭合开关S，则通过M的电流I、定值电阻两端的电压UR与电源电压U的关系图线可能正确的是(　　)
