苏科版九年级全册3 欧姆定律单元测试巩固练习

这是一份苏科版九年级全册3 欧姆定律单元测试巩固练习，文件包含第14章《欧姆定律》单元测试卷压轴卷原卷版docx、第14章《欧姆定律》单元测试卷压轴卷解析版docx等2份试卷配套教学资源，其中试卷共39页， 欢迎下载使用。

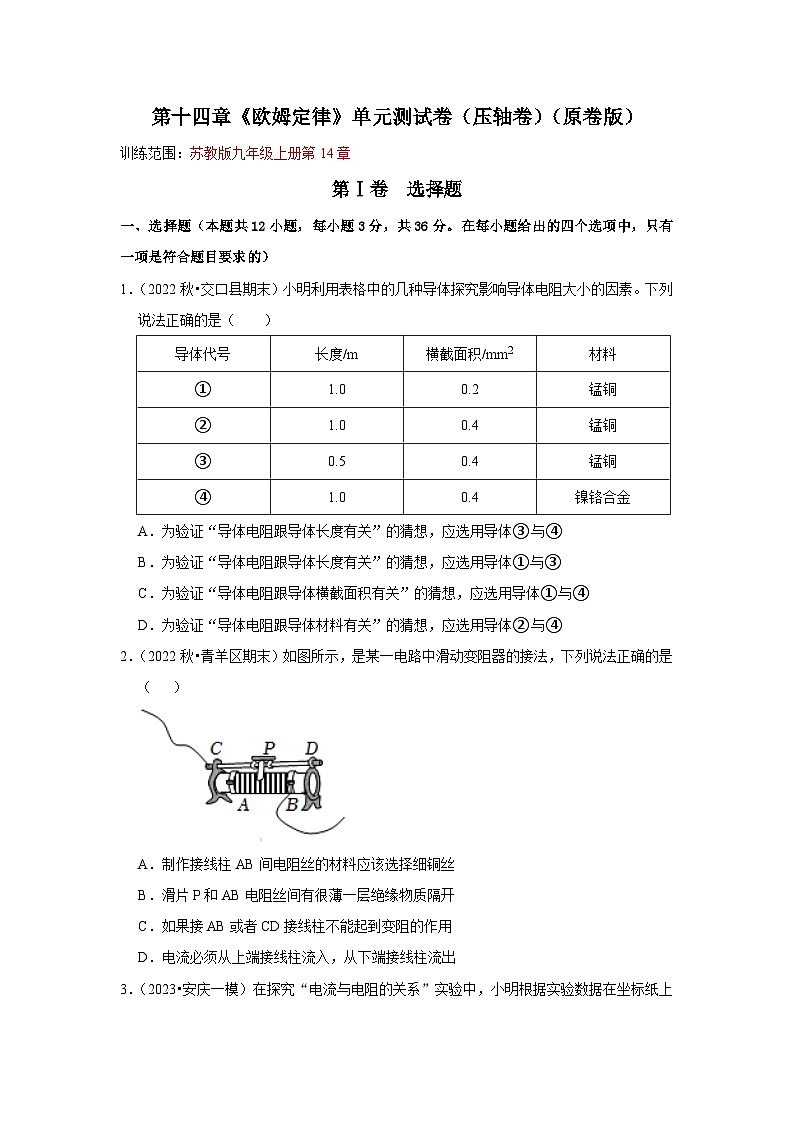

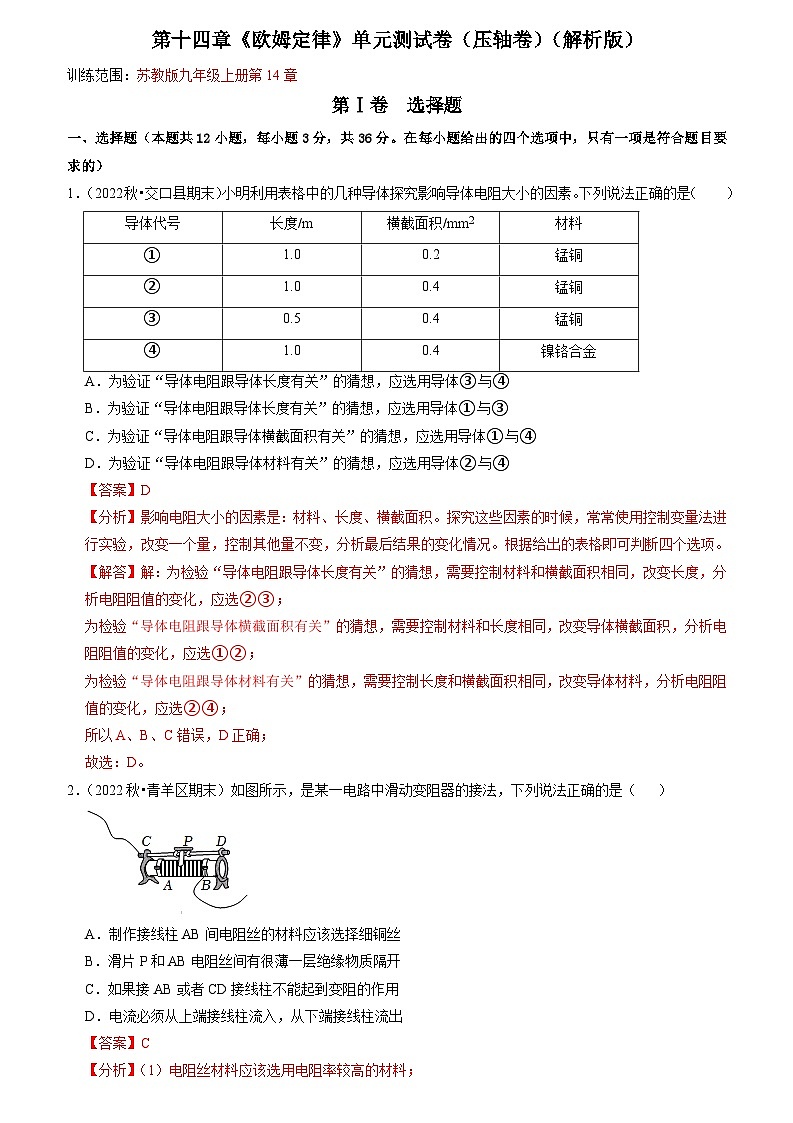

第Ⅰ卷 选择题
一、选择题（本题共12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1．（2022秋•交口县期末）小明利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（ ）
A．为验证“导体电阻跟导体长度有关”的猜想，应选用导体③与④
B．为验证“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为验证“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为验证“导体电阻跟导体材料有关”的猜想，应选用导体②与④
2．（2022秋•青羊区期末）如图所示，是某一电路中滑动变阻器的接法，下列说法正确的是（ ）
A．制作接线柱AB间电阻丝的材料应该选择细铜丝
B．滑片P和AB电阻丝间有很薄一层绝缘物质隔开
C．如果接AB或者CD接线柱不能起到变阻的作用
D．电流必须从上端接线柱流入，从下端接线柱流出

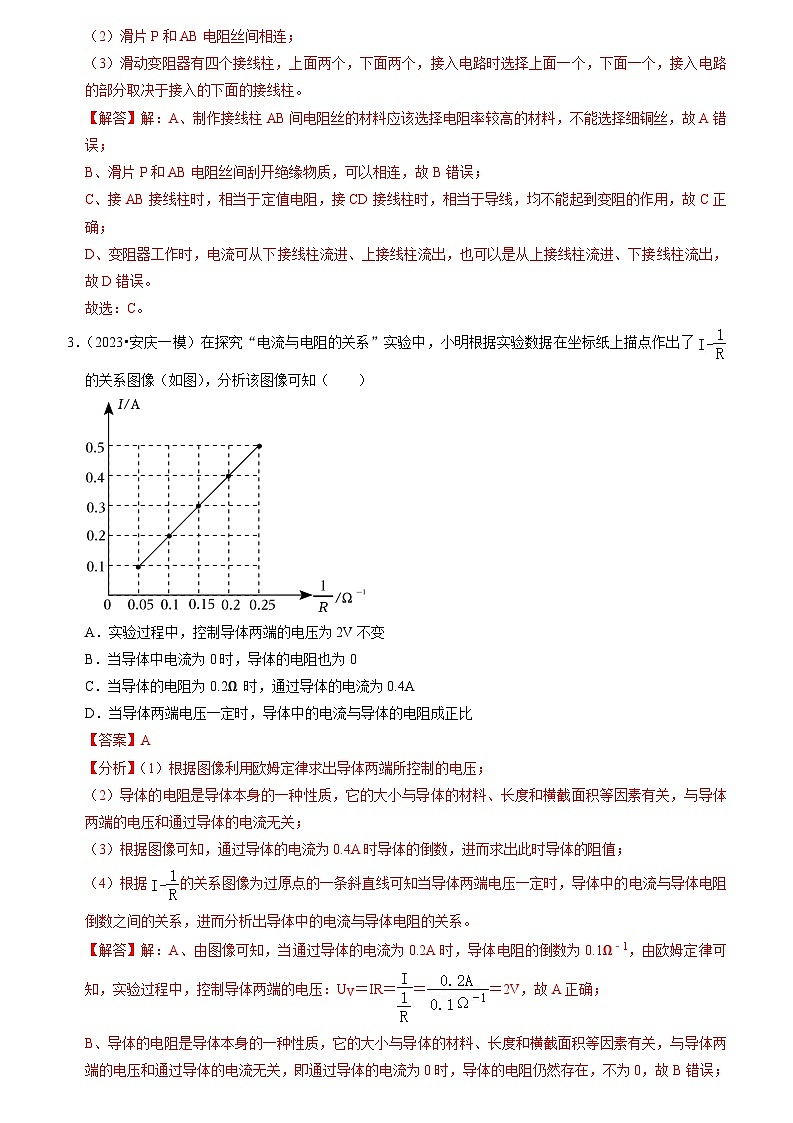

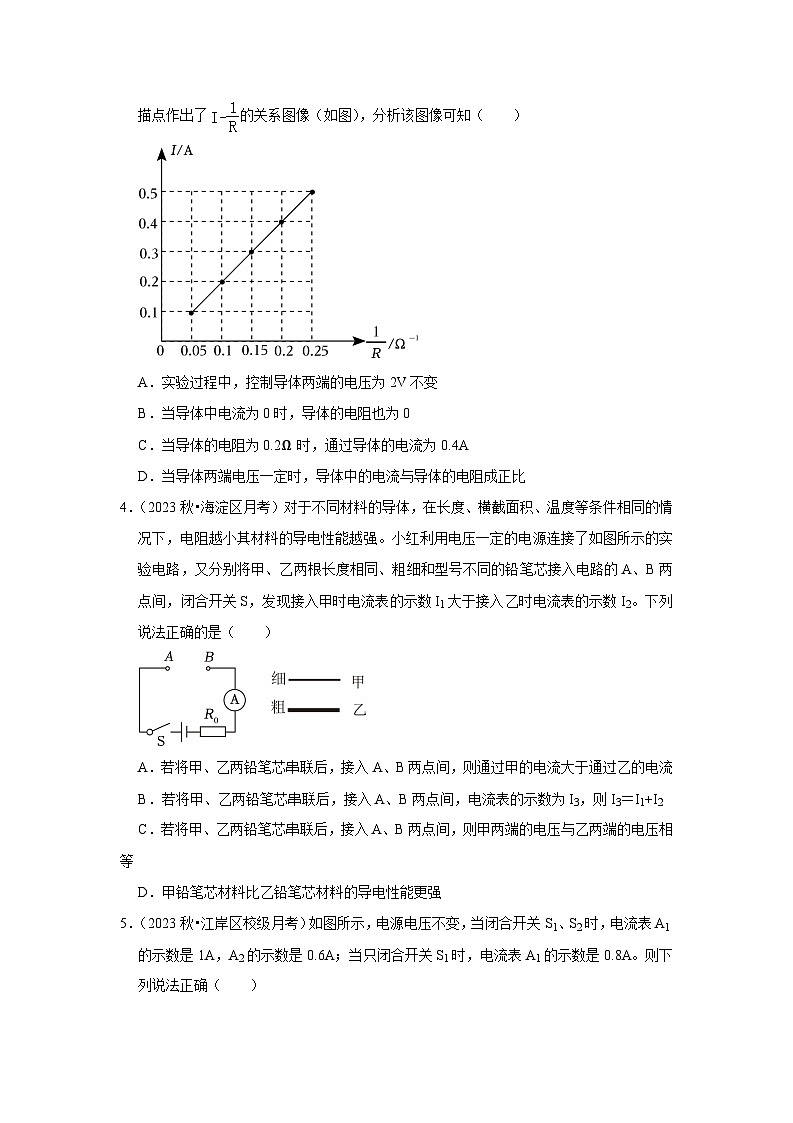

3．（2023•安庆一模）在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了的关系图像（如图），分析该图像可知（ ）
A．实验过程中，控制导体两端的电压为2V不变
B．当导体中电流为0时，导体的电阻也为0
C．当导体的电阻为0.2Ω 时，通过导体的电流为0.4A
D．当导体两端电压一定时，导体中的电流与导体的电阻成正比

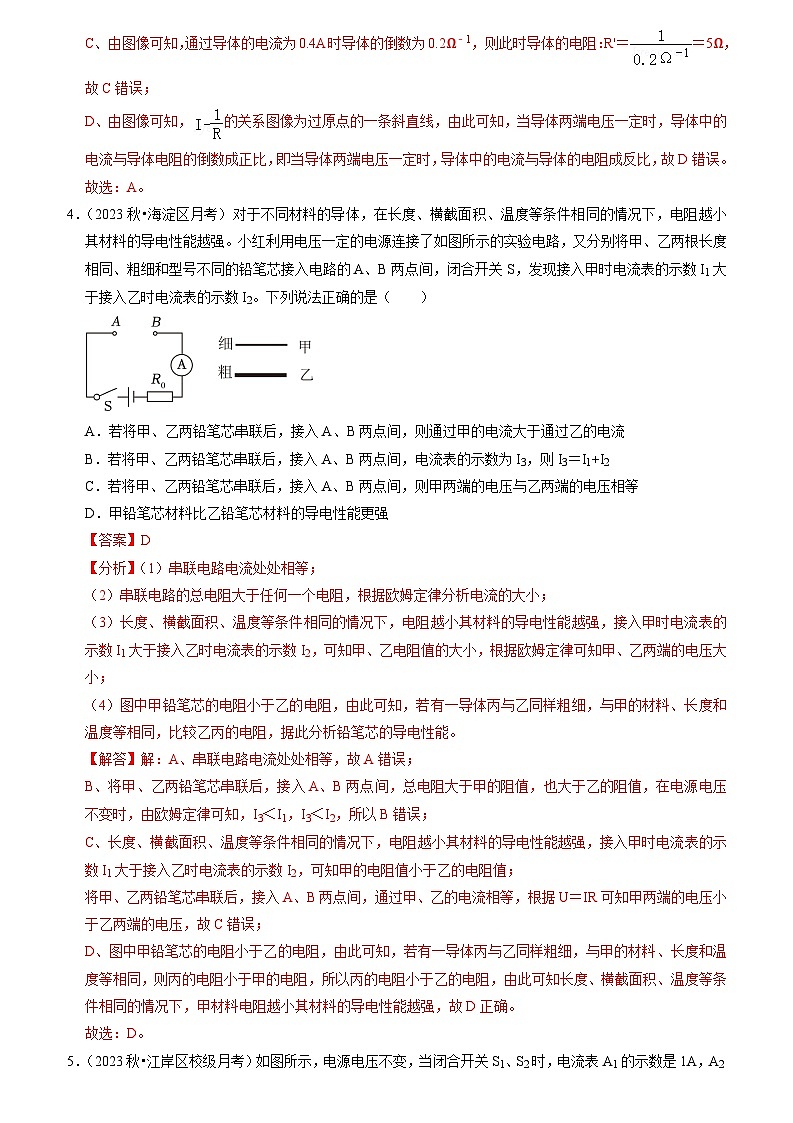

4．（2023秋•海淀区月考）对于不同材料的导体，在长度、横截面积、温度等条件相同的情况下，电阻越小其材料的导电性能越强。小红利用电压一定的电源连接了如图所示的实验电路，又分别将甲、乙两根长度相同、粗细和型号不同的铅笔芯接入电路的A、B两点间，闭合开关S，发现接入甲时电流表的示数I1大于接入乙时电流表的示数I2。下列说法正确的是​（ ）
A．若将甲、乙两铅笔芯串联后，接入A、B两点间，则通过甲的电流大于通过乙的电流
B．若将甲、乙两铅笔芯串联后，接入A、B两点间，电流表的示数为I3，则I3＝I1+I2
C．若将甲、乙两铅笔芯串联后，接入A、B两点间，则甲两端的电压与乙两端的电压相等
D．甲铅笔芯材料比乙铅笔芯材料的导电性能更强

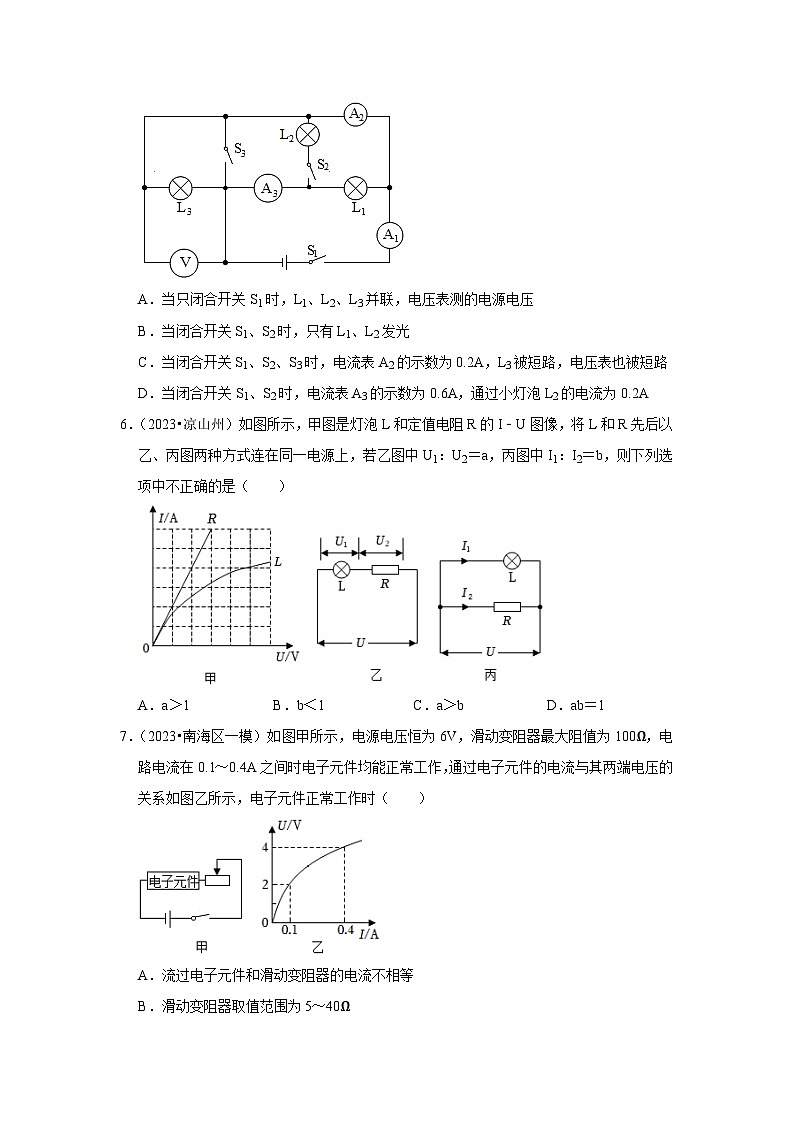

5．（2023秋•江岸区校级月考）如图所示，电源电压不变，当闭合开关S1、S2时，电流表A1的示数是1A，A2的示数是0.6A；当只闭合开关S1时，电流表A1的示数是0.8A。则下列说法正确（ ）
A．当只闭合开关S1时，L1、L2、L3并联，电压表测的电源电压
B．当闭合开关S1、S2时，只有L1、L2发光
C．当闭合开关S1、S2、S3时，电流表A2的示数为0.2A，L3被短路，电压表也被短路
D．当闭合开关S1、S2时，电流表A3的示数为0.6A，通过小灯泡L2的电流为0.2A
6．（2023•凉山州）如图所示，甲图是灯泡L和定值电阻R的I﹣U图像，将L和R先后以乙、丙图两种方式连在同一电源上，若乙图中U1：U2＝a，丙图中I1：I2＝b，则下列选项中不正确的是（ ）

A．a＞1B．b＜1C．a＞bD．ab＝1
7．（2023•南海区一模）如图甲所示，电源电压恒为6V，滑动变阻器最大阻值为100Ω，电路电流在0.1～0.4A之间时电子元件均能正常工作，通过电子元件的电流与其两端电压的关系如图乙所示，电子元件正常工作时（ ）
A．流过电子元件和滑动变阻器的电流不相等
B．滑动变阻器取值范围为5～40Ω
C．当电流为0.1A时，电子元件的阻值为10Ω
D．当电流为0.4A时，滑动变阻器接入电路的阻值为20Ω
8．（2023•岳阳二模）如图所示的电路中，电源电压为18V，R1为定值电阻，R2为滑动变阻器，移动滑片电路中的电流能达到0.6A。在确保电路安全的情况下，移动滑动变阻器的滑片，滑动变阻器的阻值变化范围为8Ω～50Ω；用定值电阻R0替换R1后，再移动滑动变阻器的滑片，滑动变阻器的阻值变化范围为3Ω～60Ω，下列说法正确的是（ ）
①电流表的量程为0.6A，电压表量程为15V ②R1的阻值为10Ω
③R0的阻值为15Ω ④滑动变阻器的规格为“60Ω 0.6A”
A．①②③B．②③④C．②③D．③④
9．（2023•泾阳县二模）如图1所示为升降机电路的部分原理图，闭合开关S后，电动机启动，提升物块。电源电压恒为6V，R0是阻值为100Ω的定值电阻，电压表量程为0～3V，压敏电阻R1的阻值与所受压力大小的关系如图2所示，则下列说法正确的是（ ）
A．由图2可知，压敏电阻R1的阻值随压力的减小而减小
B．当电阻R0发生断路故障时，电压表的示数几乎为0V
C．不改变电表量程的条件下，适当减小R0的阻值可增大压敏电阻的承压范围
D．当电路正常工作时，压敏电阻能承受的最大压力为3000N
10．（2023•沙坪坝区校级模拟）如图甲所示，是小南设计的测量物体重力的电子秤，电源电压为3V，R0是阻值为100Ω的定值电阻，R是压力敏感电阻，其阻值随压力变化如图乙所示，R能承受的最大压力是400N，O是杠杆支点，OA：OB＝3：1，托盘、杠杆和压杆质量不计。下列选项正确的是（ ）

A．物重越小，电压表的示数越大
B．空载时，电压表的示数为0V
C．电压表的最大示数是2V
D．电压表示数为1V时，物重是250N
11．（2023•泗洪县校级模拟）在探究串联电路电压特点时，小华提出疑问：在串联电路中，如果某一电阻值发生改变，分压情况会怎样改变？大家进行了理论分析，你也试试看。如图，R1＝20Ω，R2＝25Ω，当只有开关S1闭合时，电压表示数为2V；当只有开关S2闭合时，电压表示数可能是（ ）
A．2VB．2.2VC．2.5VD．3.0V
12．（2023•海安市模拟）如图所示的电路，电源电压恒定，下列操作一定可行的是（ ）
A．只闭合S1时，把滑动变阻器的滑片P向右移，电流表、电压表增大
B．只闭合S1时，把滑动变阻器的滑片P向左移，电流表、电压表增大
C．滑动变阻器的滑片P不动，S2断开、S1由闭合到断开，电流表、电压表均减小
D．滑动变阻器的滑片P不动，S1闭合、S2由闭合到断开，电流表、电压表均减小
二、填空题（本题共10小题，每空1分，共22分）
13．（2022秋•句容市期末）如图1所示，RG是光敏电阻，R是阻值为15kΩ的定值电阻，电源电压U＝12V。光敏电阻RG的阻值与光的照度（光照越强，照度越大，单位为Lux）关系如图2所示，当照度增大时，RG的阻值将 。（增大、减小或不变）
14．（2022•藤县一模）如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置，它是根据改变电阻丝接入电路中的 来改变接入电路中的电阻。乙图为电位器的内部结构图，a、b、c是它的三个接线柱，若将a和b二个接线柱接入电路，顺时针旋转旋钮时灯泡发光亮度变 。
15．（2023•吉安县校级三模）如图所示电路，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为3V；将电压表和电流表的位置互换后，只闭合开关S2，电流表的示数为0.2A。则定值电阻R1的阻值为 Ω，R2的阻值是 Ω。
16．（2023秋•哈尔滨期中）如图所示电路，电源电压恒为6V，只闭合S1时，电流表A1示数为0.2A；若再闭合S2，则A1示数 （变大、变小、不变），此时A2示数变为0.6A，则L2电阻为 Ω。
17．（2023秋•哈尔滨期中）如图，电源电压7.5V不变，滑动变阻器标有“40Ω 2A”。当R＝5Ω时，调节滑片，使电压表示数为2.5V；断开开关，滑片位置不变，将R更换为10Ω电阻后闭合开关，R两端电压变为 V；若更换为10Ω电阻后，电压表量程接为“0﹣3V”，为保证电路安全，滑动变阻器的阻值变化范围是 。
18．（2023•乾安县四模）如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“50Ω 1A”的字样，电压表量程为0～3V，当滑片P在L正常发光的基础上向右移动，电压表示数 （填“变大”“变小”或“不变”）。若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的阻值变化范围是 Ω。（不考虑灯丝电阻变化）
19．（2023•定远县校级一模）常用的电流表由小量程的电流表改装而成，电流表也是一个电阻，同样遵从欧姆定律。现有一个量程为0～3mA的电流表，当有电流通过时，电流可以从刻度盘上读出，已知该电流表的电阻Rg＝10Ω，我们实验室里面电流表和电压表是单独使用的，小华利用小量程的电流表改装了一个既可以测量电流也可以测量电压的电表，电路图如图所示，为了让改装的电流表的量程为0～0.6A，电压表的量程为0～3V，则电阻R2的阻值为 Ω。（结果保留两位小数）
20．（2022秋•城厢区校级期中）两个电阻，分别标有“6Ω 0.5A”、和“20Ω 0.3A”字样，将它们串联接入电路使用，两个电阻两端允许加的电源电压最大为 V；将它们并联后接入电路使用，干路上的电流最大为 A。
21．（2022秋•水磨沟区校级期末）如图为自动测定油箱内油量的装置原理图，电源电压为36V，R为滑动变阻器，R0为定值电阻，电流表的量程为0～0.6A，电压表的量程为0～36V。油箱中的油量是通过电流表或电压表的示数反映出来的，且表的最大量程对应油箱最大油量，当油箱内的油面在最高或最低位置时，滑动变阻器的滑片P恰好能分别滑至两端，当油面达到最低位置，反映油量的电表示数为最大量程的。则：
（1）R0阻值为 Ω；
（2）滑动变阻器的阻值变化范围为 Ω；
（3）当滑动变阻器的滑片P在中点时，电压表的示数为 V。
22．（2023•姑苏区校级开学）在如图所示的电路中，电阻R1＝10欧姆，R2＝4欧姆，R3＝6欧姆，R4＝3欧姆，电压U＝12伏特，且保持不变。如在a、b间接一电阻，使流过R3的电流为零，则R的阻值为 ；如在a、b间接一电压表，其读数为 伏特：如在a、b间接一电流表，其读数为 安培。（电压表、电流表的内阻对电路的影响可以忽略）
三．解答题（本题共8小题，共42分）
23．（2023•凉山州模拟）如图所示为一身高测量仪的电路图，请在定值电阻“”、电流表“A”或电压表“V”中选两个元件符号填入框，要求被测人身高变高时电表的示数增大。
24．（2022秋•武城县期末）“伏安法”是电学部分经常用到一种方法，利用此法可以测量用电器的电阻和电功率。请在虚线框内画出“伏安法”测小灯泡电阻的电路图。
25．（2020秋•康县校级期末）小明、小红和小亮在做“探究影响导体的电阻大小因素”实验时，做出了如下猜想。
猜想一：导体的电阻可能与导体的长度有关。
猜想二：导体的电阻可能与导体的横截面积有关。
猜想三：导体的电阻可能与导体的材料有关。
实验室提供了4根电阻丝，其规格、材料如表所示
（1）如图所示电路，闭合开关后，在M、N之间分别接上不同导体，通过观察相关现象来比较导体电阻大小，小明、小红和小亮对图中的电路设计提出了自己的观点：
小明认为：电流表是多余的，观察灯泡的亮度就可以判断导体电阻的大小。
小红认为：灯泡是多余的，根据电流表示数的变化就可以判断导体电阻的大小。
小亮认为：灯泡和电流表同时使用更好，因为灯泡可以保护电路，从而防止烧坏电流表。你赞同 （选填“小明”、“小红”或“小亮”）的观点。
（2）为了验证猜想二，可依次把M、N跟 （选填“A、B、C、D”）的两端相连，闭合开关，记下电流表的示数，分析比较这两根电阻丝电阻的大小。
（3）依次把M、N跟电阻丝A、B的两端连接，闭合开关，电流表的示数不同，分析比较A、B两根电阻丝电阻的大小，可探究电阻跟 的关系，其结论是
。
（4）电阻的大小除了与上述三个因素有关外，还与 有关，在其他物理问题的学习中我们也常用到上述探究方法，称为 法。
26．（2023•市南区二模）小雨实验小组探究“电流与电压、电阻”的关系。实验中稳压电源的电压为3V，滑动变阻器的最大阻值为20Ω。
（1）他们先用5Ω的定值电阻探究电流与电压的关系，实验电路图如图甲所示；
①连接电路前，小雨发现电流表指针如图乙所示，接下来的操作是 ；
②为了探究电流与电压的关系，请你用笔画线代替导线，添加两根导线将电路实物图补充完整（导线不允许交叉）；
③电路联好后，闭合开关，调节滑动变阻器，记录了5组数据。测第6组数据时，电压表的示数为2.6V，电流表的示数如图丙所示，则电流表的示数为 ，请在图丁的坐标系中描绘出第6组数据对应的点，并根据描出的6个数据点画出定值电阻的I﹣U图象；
④分析画出的I﹣U图象可得出结论：在电阻一定时，
。
（2）完成实验（1）后，小雨利用上述电路继续探究“电流与电阻”的关系，他将电源电压改为4V且保持不变。将图中的定值电阻依次换为5Ω、10Ω、20Ω、35Ω的定值电阻进行实验，并使定值电阻两端的电压保持2V不变。
①将5Ω的定值电阻依次更换为10Ω、20Ω的继续探究，均应将滑片P向 移动；
②当换接35Ω的电阻时，小明无论怎样移动滑动变阻器的滑片，电压表的示数都无法达到2V，为完成实验，应更换的滑动变阻器的最小阻值是 ；
③图戊是根据实验数据画出的定值电阻的I﹣R图象，其中阴影部分面积代表的物理量是 ，其数值为 ；
④由于此图线为曲线，小雨认为不便直观判断I与R的定量关系，于是对图象中的坐标进行了巧妙变换，从而直观判断出了I与R的关系。你认为小雨的改进方法是：
。
27．（2023•中宁县模拟）用如图甲所示的电路探究“通过导体的电流与电压的关系”，电源电压为3V，定值电阻R的阻值为10Ω，滑动变阻器R′的最大阻值为20Ω。
（1）用笔画线代替导线把图乙所示的实物图连接完整，要求滑片P向右移动时电流表示数变小。
（2）闭合开关前将滑动变阻器的滑片调至B端的目的是 。闭合开关，移动滑片，发现电流表有示数，电压表示数为零。若电路仅有一处故障，故障是 。
（3）排除故障后，调节滑动变阻器，记录数据如表。请在图丙所示的坐标纸中把未标出的两个点描出来并画出I﹣U图像。
分析图像可得：电阻一定时，通过导体的电流与导体两端的电压成正比。
（4）若探究“通过导体的电流与电阻的关系”，需要用到阻值为5Ω、10Ω、15Ω、20Ω、25Ω的电阻。先将10Ω的电阻两端的电压调为1.5V，记录此时电流表的示数；接着将10Ω换成15Ω，应将滑动变阻器的滑片向 端（选填“A”或“B”）移动，使得电压表示数仍为1.5V，再次记录此时电流表的示数。换用25Ω的电阻进行实验时，发现无论怎样移动滑片，都无法使电压表的示数达到1.5V，原因是滑动变阻器的最大阻值 （选填“过大”或“过小”）。
28．（2023秋•成都期中）如图所示，电源电压是12V保持不变，灯泡正常工作的电压为12V，阻值为8Ω（不计温度对灯泡电阻的影响），先将滑动变阻器的滑片P滑到a端，断开S2，再闭合S1，此时电压表读数为8V，求；
（1）滑动变阻器的最大阻值。
（2）若将P滑到b端并同时闭合S1、S2，此时电流表的示数。
29．（2023•重庆二模）小侨酷爱动手做实验，他在实验室中找到一个工件，该工件由实心圆柱体A、B紧密连接组成，hA＝hB＝10cm，SB＝2SA＝100cm2如图甲，用细线将工件与力传感器相连，如图乙为力传感器原理图，其中R为力敏电阻，其阻值与所受拉力F的关系如表1所示，电源电压为3V。重2.5N，底面积200cm2的薄壁柱形容器放在水平升降台上，其内装有15cm深的水，B的下表面刚好与水面接触。现将升降台上升使工件逐渐浸入水中，该过程中力传感器示数F与升降台上升高度h的关系如图丙。求：
（1）工件的质量；
（2）已知细线拉力为F0时，B恰好浸没，此时乙图中电流的大小；
（3）当工件浸没后剪断细线，稳定时容器对升降台的压强。
30．（2022•丹东模拟）如右图所示电路，电源电压保持不变，R1＝4Ω，R2＝6Ω。
（1）开关S1断开、S2闭合时，电流表示数为1.5A，求电源电压；
（2）开关S1、S2都断开时，求电流表的示数；
（3）开关S1、S2都闭合时，电流表示数为2A，求R3的阻值。
导体代号
长度/m
横截面积/mm2
材料
①
1.0
0.2
锰铜
②
1.0
0.4
锰铜
③
0.5
0.4
锰铜
④
1.0
0.4
镍铬合金
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.25
1.0
B
镍铬合金
0.50
1.0
C
镍铬合金
0.25
2.0
D
锰铜合金
0.25
1.0
序号
1
2
3
4
5
电压U/V
1.2
20
2.2
2.4
2.8
电流I/A
0.12
0.20
0.22
0.24
0.28
R与F的关系
R/Ω
10
6
4
2
F/N
30
20
15
10
