专题15.3 串联和并联
学新课标对课节知识点要求
【课程标准】能连接简单的串联电路和并联电路。能说出生产、生活中采用简单串联或并联的实例。
【学习目标】
1.知道什么是串联电路和并联电路，会画简单的串、并联电路。
2通过实验探究串、并联电路的特点。会连接简单的串、并联电路。
3.尝试根据已有知识、经验按要求设计简单的串、并联电路。
【学习重点】会画串、并联电路图和连接串、并联电路。
【学习难点】根据要求或根据电路图，连接实物图。根据要求或根据实物图，画电路图。
学课节知识点
知识点1. 串联和并联
1.把电路元件依次连接起来的电路叫串联电路。
2.串联电路特点：电流只有一条路径；各用电器互相影响；
3.把电路元件并排连接起来的电路叫并联电路。
4.并联电路特点：电流有多条路径；各用电器互不影响；
知识点2. 串联和并联电路的连接方法
①线路简捷、不能出现交叉；
②实物图中各元件的顺序要与电路图一致；
③并联电路连接中，先串后并，先支路后干路，连接时找准节点；
④在连接电路前应将开关断开。
知识点3. 生活中的电路设计
1.医院病房电路设计
2.居民楼道电路设计
3.学校传达室电路设计
注意：串联、并联电路区别
讲课节知识点的例题解析
考点1. 串联和并联

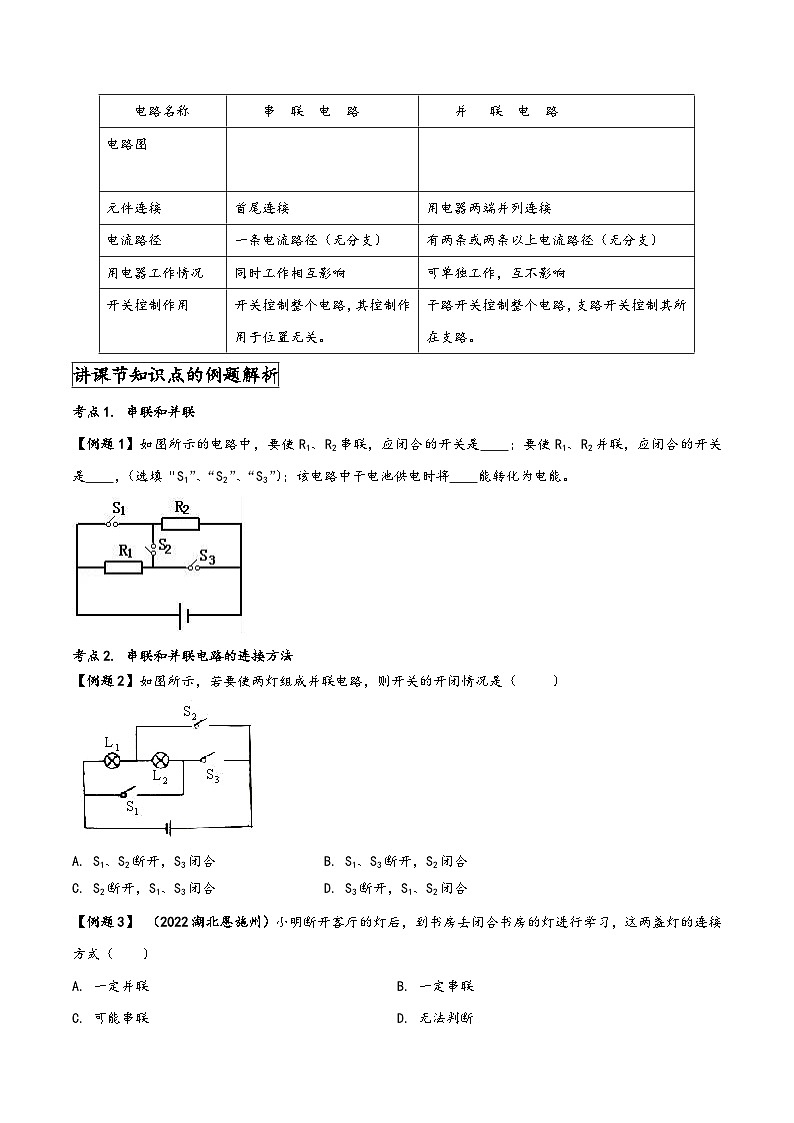

【例题1】如图所示的电路中，要使R1、R2串联，应闭合的开关是 ；要使R1、R2并联，应闭合的开关是 ，（选填“S1”、“S2”、“S3”）；该电路中干电池供电时将 能转化为电能。
考点2. 串联和并联电路的连接方法
【例题2】如图所示，若要使两灯组成并联电路，则开关的开闭情况是（ ）
A. S1、S2断开，S3闭合B. S1、S3断开，S2闭合
C. S2断开，S1、S3闭合D. S3断开，S1、S2闭合
【例题3】 （2022湖北恩施州）小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（ ）
A. 一定并联B. 一定串联
C. 可能串联D. 无法判断
考点3. 生活中的电路设计

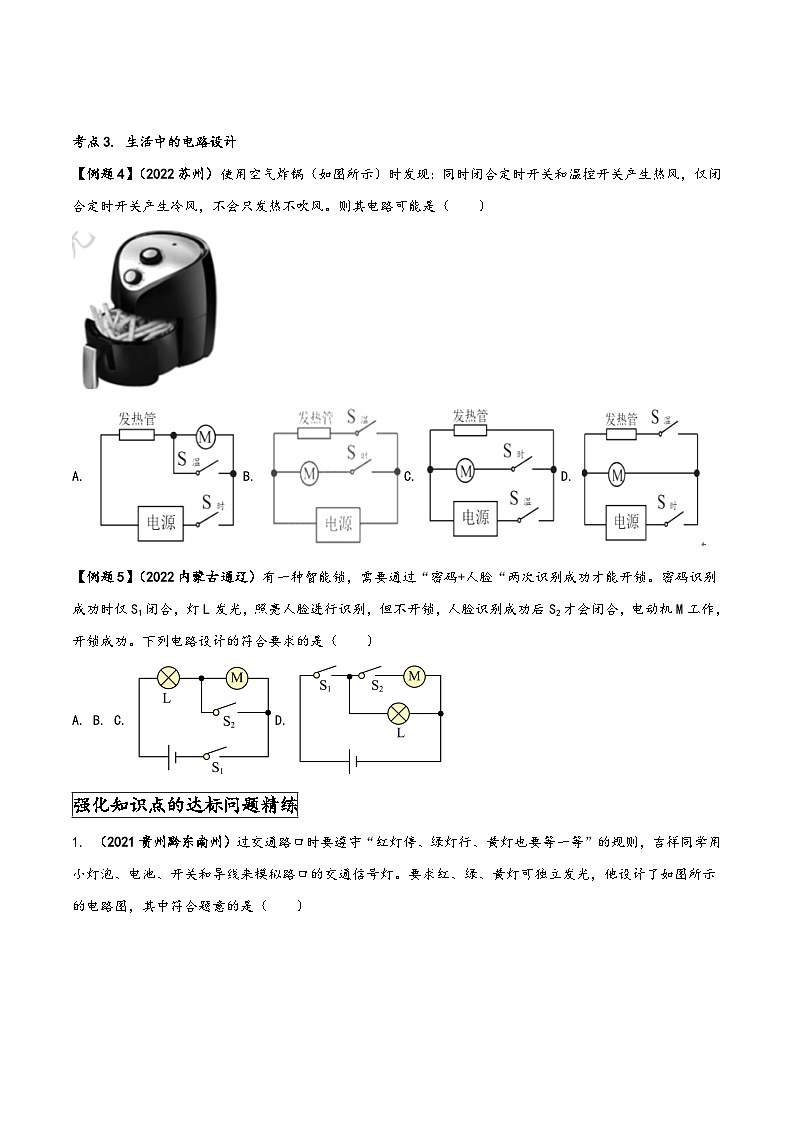

【例题4】（2022苏州）使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（ ）
A. B. C. D.
【例题5】（2022内蒙古通辽）有一种智能锁，需要通过“密码+人脸“两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2才会闭合，电动机M工作，开锁成功。下列电路设计的符合要求的是（ ）
A. B. C. D.
强化知识点的达标问题精练
1. （2021贵州黔东南州）过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉样同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（ ）
A. B. C. D.
2. （2022江苏无锡）某班举办知识竞赛，需要制作一台选答器模型，要求如下：一个问题有两个可供选择的答案，选择哪一个答案就闭合哪一个开关，使对应的灯发光。下列电路中符合设计要求的是（ ）
A. B. C. D.
3. （2021内蒙古通辽）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡分别用S2、L2表示，当只闭合S2时，台灯不发光，当只闭合S1时，指示灯发光，再闭合S2时，台灯发光。下列设计的电路符合要求的是（ ）
A．B．C．D．
4. （2022浙江金华）某款“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”。下列简化电路中符合要求的是（ ）
A. B. C. D.
5. （2022四川广安）某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才能发声。当输液管内液体质量减少，电表示数也变小（电源电压恒定）。下列几个电路图符合报警要求的是（ ）
A. B. C. D.
6. （2022湖北孝感）给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。下列电路符合要求的是（ ）
A B. C. D.
7. （2022广西玉林）如图所示，某同学设计一个楼道照明“智能化”电路，即利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走过发出声音时，自动闭合，无人走过没有声音时，自动断开）来控制灯泡。下列符合要求的电路图是（ ）
A. B. C. D.
8. （2022贵州黔东南州）目前很多学校配备了自动防疫检测系统，只有体温正常且戴口罩的人方可进入校园。为此，小明同学设计了一个模拟电路，准备对校门控制系统进行改进，当检测到进校人员体温正常时，开关S1会自动闭合，又检测到该人正确带口罩时，开关S2会自动闭合，学校电动门才会自动开启。下列电路符合设计要求的是（ ）
A. B. C. D.
9. （2021广西贺州）如图所示，所有开关都闭合时，下列电路属于串联电路的是（ ）
A．B．C．D．
10. （2022湖北十堰）如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。下列电路符合要求的是（ ）
A. B. C. D.
11. （2022四川遂宁）“新冠”疫情期间，某商场在门口安装了一个疫情防控门禁系统。该系统要求：进入人员必须扫场所码和测量体温，扫码后开关闭合，接着进行体温测量，温度低于37.3℃开关闭合，此时指示灯亮起，电动机工作打开安全门，人员才能进入。符合该门禁系统要求电路图是（ ）
A. B. C. D.
12. （2022山东聊城）小聪设计并组装了一个智能门锁灯电路，只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁。它利用感应开关（有人摸门把手时，闭合；无人摸门把手时，断开）和光敏开关（天暗时闭合，天亮时断开）控制电路，下列符合这种“智能”要求的电路图是（ ）
A. B. C. D.
13.（2022重庆B）宾馆房间有门铃系统，当房客闭合开关S1，“请勿打扰”灯泡L发光，来访者即便闭合门铃开关S2，门铃R也不发声；只有在S1断开，S2闭合时，门铃才发出“叮咚”声。R的电阻远大于L的电阻。如图中设计的电路图，跟该门铃系统功能吻合的是（ ）
A. B. C. D.
14. （2022山东泰安）如图所示，灯泡、串联的电路是（ ）
A. B. C. D.
15. （2022江苏扬州）医院入口处的扫码测温系统工作时，扫码为绿码，开关闭合；测温正常，开关闭合。只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（ ）
A. B. C. D.
16. （2022湖南衡阳）现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由
红灯和绿灯组成，红灯停，绿灯行，以下画出的是控制人行横道红、绿灯的模拟电路图，你认为可行的
是（ ）
A B C D
17. （2022湖南邵阳）学校打算在南门和北门上各安装一个按钮开关，在传达室安装甲、乙两盏提示灯和电池组。做到南门来人按下开关时只有乙灯亮，北门来人按下开关时只有甲灯亮。以下电路图符合设计要求的是（ ）
A. B. C. D.
18. 根据下表情况连接实物图和画出电路图
19．如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关s在干路上，电流表只通过L1的电流，导线不能交叉。
1120．（2022•达州）某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。
当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时，红灯亮、电铃响。请完成电路图。
21．（2021湖北鄂州）请根据实物图，画出对应电路图。
2023-2024学年度物理九年级全一册同步（拓展）学讲练测大讲义（人教版通用）
第十五章 电流和电路
专题15.3 串联和并联
学新课标对课节知识点要求
【课程标准】能连接简单的串联电路和并联电路。能说出生产、生活中采用简单串联或并联的实例。
【学习目标】
1.知道什么是串联电路和并联电路，会画简单的串、并联电路。
2通过实验探究串、并联电路的特点。会连接简单的串、并联电路。
3.尝试根据已有知识、经验按要求设计简单的串、并联电路。
【学习重点】会画串、并联电路图和连接串、并联电路。
【学习难点】根据要求或根据电路图，连接实物图。根据要求或根据实物图，画电路图。
学课节知识点
知识点1. 串联和并联
1.把电路元件依次连接起来的电路叫串联电路。
2.串联电路特点：电流只有一条路径；各用电器互相影响；
3.把电路元件并排连接起来的电路叫并联电路。
4.并联电路特点：电流有多条路径；各用电器互不影响；
知识点2. 串联和并联电路的连接方法
①线路简捷、不能出现交叉；
②实物图中各元件的顺序要与电路图一致；
③并联电路连接中，先串后并，先支路后干路，连接时找准节点；
④在连接电路前应将开关断开。
知识点3. 生活中的电路设计
1.医院病房电路设计
2.居民楼道电路设计
3.学校传达室电路设计
注意：串联、并联电路区别
讲课节知识点的例题解析
考点1. 串联和并联
【例题1】如图所示的电路中，要使R1、R2串联，应闭合的开关是 ；要使R1、R2并联，应闭合的开关是 ，（选填“S1”、“S2”、“S3”）；该电路中干电池供电时将 能转化为电能。
【答案】S2；S1、S3；化学。
【解析】（1）要使R1、R2串联，电流只有一条流通路径，由电路图知，电流路径应为：电源正极、R1、S2、R2、电源负极，由此可判断出：开关S1、S3应断开，而开关S2应闭合；
（2）要使R1、R2并联时，电流有两条流通路径，由电路图知：开关S1与S3闭合，而S2应断开；
（3）干电池为电路提供电能过程中，干电池内部发生化学变化，将化学能转化为电能。
考点2. 串联和并联电路的连接方法
【例题2】如图所示，若要使两灯组成并联电路，则开关的开闭情况是（ ）
A. S1、S2断开，S3闭合B. S1、S3断开，S2闭合
C. S2断开，S1、S3闭合D. S3断开，S1、S2闭合
【答案】D
【解析】由于该电路中只有两个灯，由“电流法”知：若使L1和L2并联，从电流正极流出的电流必须经过灯L1与L2后，再汇合流回电源的负极，只有开关S1、S2闭合，S3断开，电流的路径都能达到上述的要求。由“节点法”可知，要使L1和L2两灯并联，L1与L2两端必须接在电源的两极之间，当S3断开，S1闭合，灯L1右端与灯L2左端接在电源正极这一端，此时，S2闭合，灯L1左端与灯L2右端就接在电源负极这一端，上述两种方法都说明，选项Ｄ是正确的。
【例题3】 （2022湖北恩施州）小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（ ）
A. 一定并联B. 一定串联
C. 可能串联D. 无法判断
【答案】A
【解析】串联开关控制整个电路，而并联开关只控制所在支路的电路。小明断开客厅的灯后，到书房去闭合书房的灯进行学习，证明两个开关各控制各自支路的线路，才能相互不影响，故A符合题意。故选A。
考点3. 生活中的电路设计
【例题4】（2022苏州）使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（ ）
A. B. C. D.
【答案】D
【解析】同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，说明发热管和电动机并联，定时开关在干路中，温控开关和发热管一条支路。
A．仅闭合定时开关，发热管和电动机串联，它们同时工作，产生热风，故A不符合题意；
B．发热管和电动机并联，闭合定时开关和温控开关，发热管和电动机同时工作，产生热风，闭合定时开关电动机工作，只闭合温控开关，发热管工作，故B不符合题意；
C．发热管和电动机并联，温控开关在干路中，定时开关和电动机在一条支路，只闭合定时开关，电动机不会工作，故C不符合题意；
D．发热管和电动机并联，定时开关在干路中，温控开关和发热管一条支路，同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，故D符合题意。故选D。
【例题5】（2022内蒙古通辽）有一种智能锁，需要通过“密码+人脸“两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2才会闭合，电动机M工作，开锁成功。下列电路设计的符合要求的是（ ）
A. B. C. D.
【答案】D
【解析】根据题意知道，S1闭合，灯L发光；灯光照亮人脸完成人脸识别时S2闭合，即S1、S2同时闭合，电动机M才工作。
A．图中只闭合S1时，电动机和灯就工作，再闭合S2时，电动机工作，灯被短路，不工作，故A不符合题意；
B．图中只闭合S1时，电动机工作，灯不亮，再闭合S2时，电动机和灯就工作，故B不符合题意；
C．图中只闭合S1时，电动机和灯就工作，再闭合S2时，电动机被短路，故C不符合题意；
D．图中只S1闭合，灯L发光，再S2闭合，电动机M也工作，故D符合题意。故选D。
强化知识点的达标问题精练
1. （2021贵州黔东南州）过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉样同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（ ）
A. B. C. D.
【答案】D
【解析】要求红、绿、黄灯可独立发光，即它们互相不影响，它们应该并联。
A．从图中可以看到，三个灯首尾相连，它们是串联，故A不符合题意；
B．从图中可以看到，三个开关都闭合后，绿灯和黄灯两端分别连在一起，绿灯和黄灯并联，然后再和红灯串联，不是仅仅并联一种情况，故B不符合题意；
C．从图中可以看到，三个开关都闭合后，红灯和绿灯两端分别连在一起，红灯和绿灯是并联，然后再和黄灯串联，不是仅仅并联一种情况，故C不符合题意；
D．从图中可以看到，四个开关都闭合后，三个灯两端分别连在一起，它们是并联，故D符合题意。
2. （2022江苏无锡）某班举办知识竞赛，需要制作一台选答器模型，要求如下：一个问题有两个可供选择的答案，选择哪一个答案就闭合哪一个开关，使对应的灯发光。下列电路中符合设计要求的是（ ）
A. B. C. D.
【答案】B
【解析】A．此电路为串联电路，只闭合一个开关时，灯泡不发光，故A不符合题意；
B．此电路为并联电路，两个支路开关分别控制所在支路，闭合任一开关所在支路的灯发光，故B符合题意；
C．此电路为并联电路，其中一个开关为干路开关，只有干路和支路开关都闭合时，下支路灯泡才能发光，故C不符合题意；
D．此电路为并联电路，两开关都是干路开关，只闭合一个开关时，灯泡不发光，故D不符合题意。故选B。
3. （2021内蒙古通辽）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡分别用S2、L2表示，当只闭合S2时，台灯不发光，当只闭合S1时，指示灯发光，再闭合S2时，台灯发光。下列设计的电路符合要求的是（ ）
A．B．C．D．
【答案】D
【解析】由题意可知，当只闭合S2时台灯不发光，当闭合S1时指示灯发光，再闭合S2时台灯发光，如果指示灯损坏，S1和S2都闭合时台灯也能发光，说明指示灯和台灯可以独立工作、互不影响即为并联，且S1位于干路，S2位于L2支路，据此分析选项得出答案。
A．由电路图可知，当闭合S1时，电路断路，指示灯不发光，故A不符合题意；
B．由电路图可知，当只闭合S2时，电路为台灯L2的简单电路，台灯能发光，故B不符合题意；
C．由电路图可知，当只闭合S2时，指示灯L1和台灯L2串联，两者均发光，故C不符合题意；
D．由电路图可知，只闭合S2时，电路断路，指示灯和台灯均不发光，只闭合开关S1时指示灯L1发光，再闭合S2时台灯发光，S1和S2都闭合时，指示灯损坏，台灯也能发光，故D符合题意。
【点评】本题考查了电路图的设计，对于这类选择题，可以根据题意确定电路的连接情况，也可以适当运用代入法进行排除错误答案。
4. （2022浙江金华）某款“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”。下列简化电路中符合要求的是（ ）
A. B. C. D.
【答案】B
【解析】由题知，某款“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”，这说明感应和投币互不影响，故彩灯和电动机应是并联的，且投币开关应该在干路上，结合图示可知，只有B符合题意，ACD不符合题意。故选B。
5. （2022四川广安）某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才能发声。当输液管内液体质量减少，电表示数也变小（电源电压恒定）。下列几个电路图符合报警要求的是（ ）
A. B. C. D.
【答案】D
【解析】A．电铃与可变电阻R并联，当管内液体质量减少时，通过电铃的电流不变，电铃不会响，故A不符合题意；
B．当输液管内液体质量减少，可变电阻R的阻值变小，分担的电压变小，那么电铃分担的电压变大，故电表示数也变大，故B不符合题意；
C．电铃与可变电阻R并联，当管内液体质量减少时，通过电铃的电流不变，电铃不会响，故C不符合题意；
D．当输液管内液体质量减少，可变电阻R的阻值变小，分担的电压变小，电表示数也变小，可变电阻R的阻值变小，电流变大，达到一定程度，电铃会响，故D符合题意。故选D。
6. （2022湖北孝感）给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。下列电路符合要求的是（ ）
A B. C. D.
【答案】A
【解析】由题意，当启动开关S、定时开关S1或温控开关S2断开时，电烤箱就停止工作，因此启动开关S、定时开关S1或温控开关S2为串联，故A符合题意，故BCD不符合题意。故选A。
7. （2022广西玉林）如图所示，某同学设计一个楼道照明“智能化”电路，即利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走过发出声音时，自动闭合，无人走过没有声音时，自动断开）来控制灯泡。下列符合要求的电路图是（ ）
A. B. C. D.
【答案】D
【解析】A．当声控开关闭合时，形成电源短路，电灯不亮，故A不符合题意；
B．光控开关和声控开关是并联的，光暗到一定程度或有声音时都能使电灯发光，故B不符合题意；
C．当光控开关闭合时，形成电源短路，电灯不亮，故C不符合题意；
D．光控开关、声控开关和电灯是串联的，光控开关、声控开关同时闭合时电路形成通路，电灯发光，故D符合题意。
8. （2022贵州黔东南州）目前很多学校配备了自动防疫检测系统，只有体温正常且戴口罩的人方可进入校园。为此，小明同学设计了一个模拟电路，准备对校门控制系统进行改进，当检测到进校人员体温正常时，开关S1会自动闭合，又检测到该人正确带口罩时，开关S2会自动闭合，学校电动门才会自动开启。下列电路符合设计要求的是（ ）
A. B. C. D.
【答案】D
【解析】依题意得，当开关S1和开关S2同时闭合时，电动机才会工作，说明开关S1和开关S2都控制着电动机，开关S1、开关S2、电动机应串联，故ABC不符合题意，D符合题意故选D。
9. （2021广西贺州）如图所示，所有开关都闭合时，下列电路属于串联电路的是（ ）
A．B．C．D．
【答案】A
【解析】电压表在电路中相当于断路，电流表在电路中相当于导线。串联电路中，电流的路径只有一条，各元件顺次逐个连接；并联电路中，电流有多条路径。根据串并联电路的特点进行分析。
A.该图中的两个灯泡顺次连接，因此该电路属于串联电路，故A符合题意；
B.两开关都闭合后，两电阻并联，电压表测并联电路电压，电流表测干路电流，故B不合题意；
C.两开关都闭合后，两电阻并联，电流表测干路电流，故C不合题意；
D.开关闭合后，两电阻并联，三个电流表分别测支路和干路电流，故D不合题意。
【点评】知道串并联电路的特点，并会根据串并电路的特点识别串并联电路，同时知道电压表在电路中相当于断路，电流表在电路中相当于导线是关键。
10. （2022湖北十堰）如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。下列电路符合要求的是（ ）
A. B. C. D.
【答案】C
【解析】当闭合开关S1时，舞台灯亮起，此时电动机不工作；当按下开关S2时，电动机才能启动，说明指示灯与电动机互不影响，即两者是并联的，开关S1在干路上，开关S2在电动机所在支路，可知C符合题意，ABD不符合题意。故选C。
11. （2022四川遂宁）“新冠”疫情期间，某商场在门口安装了一个疫情防控门禁系统。该系统要求：进入人员必须扫场所码和测量体温，扫码后开关闭合，接着进行体温测量，温度低于37.3℃开关闭合，此时指示灯亮起，电动机工作打开安全门，人员才能进入。符合该门禁系统要求电路图是（ ）
A. B. C. D.
【答案】B
【解析】根据题意知道，当满足扫码后开关闭合，和体温低于37.3℃两个条件时，指示才灯亮起，电动机工作打开安全门，人员才能进入，说明两个开关必须都闭合才可以，打开安全门，即两个开关是串联关系，故B符合题意。故选B。
12. （2022山东聊城）小聪设计并组装了一个智能门锁灯电路，只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁。它利用感应开关（有人摸门把手时，闭合；无人摸门把手时，断开）和光敏开关（天暗时闭合，天亮时断开）控制电路，下列符合这种“智能”要求的电路图是（ ）
A. B. C. D.
【答案】B
【解析】智能门锁灯电路，只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁。有人摸门把手时闭合，天暗时闭合，即只有两个开关同时闭合，电路才能工作；
A．开关S2闭合时电源短路，不符合安全用电的要求，故A不符合题意；
B．开关S1、S2同时闭合时，灯泡才能发光，故B符合题意；
C．开关S1闭合时电源短路，不符合安全用电的要求，故C不符合题意；
D．闭合任何一个开关灯泡都发光，两个开关都闭合时，灯泡也发光，故D不符合题意故选B。
13.（2022重庆B）宾馆房间有门铃系统，当房客闭合开关S1，“请勿打扰”灯泡L发光，来访者即便闭合门铃开关S2，门铃R也不发声；只有在S1断开，S2闭合时，门铃才发出“叮咚”声。R的电阻远大于L的电阻。如图中设计的电路图，跟该门铃系统功能吻合的是（ ）
A. B. C. D.
【答案】A
【解析】由题意可知，当房客闭合开关S1，“请勿打扰”灯泡L发光，来访者即便闭合门铃开关S2，门铃R也不发声，此时门铃R可能被短路；只有在S1断开，S2闭合时，门铃才发出“叮咚”声。R的电阻远大于L的电阻，说明灯泡与门铃R串联，S1与门铃R并联，S2在门铃R的支路，故A正确。
14. （2022山东泰安）如图所示，灯泡、串联的电路是（ ）
A. B. C. D.
【答案】B
【解析】ACD．闭合开关后，两灯的两端分别连在一起，然后接到电路中，两灯并联，故ACD不符合题意；
B．闭合开关后，两灯依次相连，然后接到电路中，两灯串联，故B符合题意.故选B。
15. （2022江苏扬州）医院入口处的扫码测温系统工作时，扫码为绿码，开关闭合；测温正常，开关闭合。只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（ ）
A. B. C. D.
【答案】D
【解析】A．只要扫码为绿码，开关闭合或者测温正常，开关闭合，电动机就会工作，故A不符合题意；
B．若测温正常，开关闭合，电动机就工作，故B不符合题意；
C．若扫码为绿码，开关闭合，电功机就工作了，故C不符合题意；
D．只有扫码为绿码，开关闭合，且测温正常，开关闭合，电动机才会工作，故D符合题意。故选D。
16. （2022湖南衡阳）现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由
红灯和绿灯组成，红灯停，绿灯行，以下画出的是控制人行横道红、绿灯的模拟电路图，你认为可行的
是（ ）
A B C D
【答案】D
【解析】根据红、绿信号每次只能亮其中一个灯，不能同时亮，即不能同时工作，每个可独立工作，所以两灯应并联，且各有一个开关控制，干路上没有开关。
A．当开关S1、S2都闭合时，红灯、绿灯串联，两个灯泡同时发光，故A不符合题意；
B．只闭合开关S1时，红灯、绿灯串联，两个灯泡同时发光，再闭合开关S2，红灯被短路，只有绿灯亮，故B不符合题意；
C．只闭合开关S1时，红灯亮，再闭合开关S2，两个灯泡都发光，故C不符合题意；
D．只闭合开关S1时红灯亮，只闭合开关S2时绿灯亮，两灯独立工作，互不影响，故D符合题意。故选D。
17. （2022湖南邵阳）学校打算在南门和北门上各安装一个按钮开关，在传达室安装甲、乙两盏提示灯和电池组。做到南门来人按下开关时只有乙灯亮，北门来人按下开关时只有甲灯亮。以下电路图符合设计要求的是（ ）
A. B. C. D.
【答案】C
【解析】A．根据选项中电路图可知，甲乙两盏灯、南北门开关和电池组在电路中串联，因此单独闭合一个开关，电路处于断路状态，两盏灯均不亮，不符合题中电路图的设计要求，故A不符合题意；
B．根据选项中电路图可知，甲乙两盏灯在电路中并联，南门开关在干路上控制整个电路，北门开关在支路上控制乙灯，当南门来人按下开关时，甲灯亮；只按下北门开关时，电路处于断路状态，两盏灯均不亮，不符合题中电路图的设计要求，故B不符合题意；
C．根据选项中电路图可知，甲乙两盏灯在电路中并联，两个开关均在支路上，分别控制甲乙两盏灯，当北门来人按下开关时甲灯亮，当南门来人按下开关乙灯亮，符合题中电路的设计要求，故C符合题意；
D．根据选项中电路图可知，甲乙两盏灯并联，南门开关和北门开关并联，当任意一个开关闭合时，电路都会处于通路状态，甲乙两盏等均亮起，不符合题中电路设计要求，故D不符合题意。故选C。
18. 根据下表情况连接实物图和画出电路图
【答案】见解析。
【解析】S1闭合、S2断开时L1不亮，L2亮；
S1断开、S2闭合时L1不亮，L2不亮；
故可判断出两灯并联，S1为干路开关，S2只控制L1，据此连接实物图，如下左所示：
根据实物图画出电路图，如上所示；
19．如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关s在干路上，电流表只通过L1的电流，导线不能交叉。
【答案】如图所示。
【解析】两灯并联，开关s在干路上，电流表只通过L1的电流，因不知通过L1的电流大小，故电流表选用大量程与灯串联。
20．（2022•达州）某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。
当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时，红灯亮、电铃响。请完成电路图。
【答案】见解析
【解析】当船左倾到一定程度时，绿灯亮、电铃响，开关接a，绿灯与电铃串联接入电路；
当船右倾到一定程度时，红灯亮、电铃响，开关接b，红灯与电铃串联接入电路；
由题意可知，红灯与绿灯互不影响，能独立工作，它们是并联的，
不论开关接a还是接b，电铃都接入电路，电铃串联在干路中，电路图如图所示：
。
21．（2021湖北鄂州）请根据实物图，画出对应电路图。
【答案】如图所示。
【解析】根据电流法画电路图，先画出电池，电流从电池的正极出发经过开关，故画开关，用直线连接电池的正极和开关，依次是电流表分流，故经过电流表后分支出两条直线，其中一条支路电流经过灯泡L2、电流表A1后汇合，故依次画灯泡L2和电流表A1，另外一条支路经过灯泡L1后汇合，回到负极，故画灯泡L1后汇合，与负极相连。
电路名称
串 联 电 路
并 联 电 路
电路图
元件连接
首尾连接
用电器两端并列连接
电流路径
一条电流路径（无分支）
有两条或两条以上电流路径（无分支）
用电器工作情况
同时工作相互影响
可单独工作，互不影响
开关控制作用
开关控制整个电路，其控制作用于位置无关。
干路开关控制整个电路，支路开关控制其所在支路。
开关状态
S1、S2都闭合
S1闭合、S2断开
S1断开、S2闭合
L1
亮
不亮
不亮
L2
亮
亮
不亮
电路名称
串 联 电 路
并 联 电 路
电路图
元件连接
首尾连接
用电器两端并列连接
电流路径
一条电流路径（无分支）
有两条或两条以上电流路径（无分支）
用电器工作情况
同时工作相互影响
可单独工作，互不影响
开关控制作用
开关控制整个电路，其控制作用于位置无关。
干路开关控制整个电路，支路开关控制其所在支路。
开关状态
S1、S2都闭合
S1闭合、S2断开
S1断开、S2闭合
L1
亮
不亮
不亮
L2
亮
亮
不亮
专题15.3 串联和并联
学新课标对课节知识点要求
【课程标准】能连接简单的串联电路和并联电路。能说出生产、生活中采用简单串联或并联的实例。
【学习目标】
1.知道什么是串联电路和并联电路，会画简单的串、并联电路。
2通过实验探究串、并联电路的特点。会连接简单的串、并联电路。
3.尝试根据已有知识、经验按要求设计简单的串、并联电路。
【学习重点】会画串、并联电路图和连接串、并联电路。
【学习难点】根据要求或根据电路图，连接实物图。根据要求或根据实物图，画电路图。
学课节知识点
知识点1. 串联和并联
1.把电路元件依次连接起来的电路叫串联电路。
2.串联电路特点：电流只有一条路径；各用电器互相影响；
3.把电路元件并排连接起来的电路叫并联电路。
4.并联电路特点：电流有多条路径；各用电器互不影响；
知识点2. 串联和并联电路的连接方法
①线路简捷、不能出现交叉；
②实物图中各元件的顺序要与电路图一致；
③并联电路连接中，先串后并，先支路后干路，连接时找准节点；
④在连接电路前应将开关断开。
知识点3. 生活中的电路设计
1.医院病房电路设计
2.居民楼道电路设计
3.学校传达室电路设计
注意：串联、并联电路区别
讲课节知识点的例题解析
考点1. 串联和并联
【例题1】如图所示的电路中，要使R1、R2串联，应闭合的开关是 ；要使R1、R2并联，应闭合的开关是 ，（选填“S1”、“S2”、“S3”）；该电路中干电池供电时将 能转化为电能。
考点2. 串联和并联电路的连接方法
【例题2】如图所示，若要使两灯组成并联电路，则开关的开闭情况是（ ）
A. S1、S2断开，S3闭合B. S1、S3断开，S2闭合
C. S2断开，S1、S3闭合D. S3断开，S1、S2闭合
【例题3】 （2022湖北恩施州）小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（ ）
A. 一定并联B. 一定串联
C. 可能串联D. 无法判断
考点3. 生活中的电路设计
【例题4】（2022苏州）使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（ ）
A. B. C. D.
【例题5】（2022内蒙古通辽）有一种智能锁，需要通过“密码+人脸“两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2才会闭合，电动机M工作，开锁成功。下列电路设计的符合要求的是（ ）
A. B. C. D.
强化知识点的达标问题精练
1. （2021贵州黔东南州）过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉样同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（ ）
A. B. C. D.
2. （2022江苏无锡）某班举办知识竞赛，需要制作一台选答器模型，要求如下：一个问题有两个可供选择的答案，选择哪一个答案就闭合哪一个开关，使对应的灯发光。下列电路中符合设计要求的是（ ）
A. B. C. D.
3. （2021内蒙古通辽）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡分别用S2、L2表示，当只闭合S2时，台灯不发光，当只闭合S1时，指示灯发光，再闭合S2时，台灯发光。下列设计的电路符合要求的是（ ）
A．B．C．D．
4. （2022浙江金华）某款“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”。下列简化电路中符合要求的是（ ）
A. B. C. D.
5. （2022四川广安）某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才能发声。当输液管内液体质量减少，电表示数也变小（电源电压恒定）。下列几个电路图符合报警要求的是（ ）
A. B. C. D.
6. （2022湖北孝感）给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。下列电路符合要求的是（ ）
A B. C. D.
7. （2022广西玉林）如图所示，某同学设计一个楼道照明“智能化”电路，即利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走过发出声音时，自动闭合，无人走过没有声音时，自动断开）来控制灯泡。下列符合要求的电路图是（ ）
A. B. C. D.
8. （2022贵州黔东南州）目前很多学校配备了自动防疫检测系统，只有体温正常且戴口罩的人方可进入校园。为此，小明同学设计了一个模拟电路，准备对校门控制系统进行改进，当检测到进校人员体温正常时，开关S1会自动闭合，又检测到该人正确带口罩时，开关S2会自动闭合，学校电动门才会自动开启。下列电路符合设计要求的是（ ）
A. B. C. D.
9. （2021广西贺州）如图所示，所有开关都闭合时，下列电路属于串联电路的是（ ）
A．B．C．D．
10. （2022湖北十堰）如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。下列电路符合要求的是（ ）
A. B. C. D.
11. （2022四川遂宁）“新冠”疫情期间，某商场在门口安装了一个疫情防控门禁系统。该系统要求：进入人员必须扫场所码和测量体温，扫码后开关闭合，接着进行体温测量，温度低于37.3℃开关闭合，此时指示灯亮起，电动机工作打开安全门，人员才能进入。符合该门禁系统要求电路图是（ ）
A. B. C. D.
12. （2022山东聊城）小聪设计并组装了一个智能门锁灯电路，只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁。它利用感应开关（有人摸门把手时，闭合；无人摸门把手时，断开）和光敏开关（天暗时闭合，天亮时断开）控制电路，下列符合这种“智能”要求的电路图是（ ）
A. B. C. D.
13.（2022重庆B）宾馆房间有门铃系统，当房客闭合开关S1，“请勿打扰”灯泡L发光，来访者即便闭合门铃开关S2，门铃R也不发声；只有在S1断开，S2闭合时，门铃才发出“叮咚”声。R的电阻远大于L的电阻。如图中设计的电路图，跟该门铃系统功能吻合的是（ ）
A. B. C. D.
14. （2022山东泰安）如图所示，灯泡、串联的电路是（ ）
A. B. C. D.
15. （2022江苏扬州）医院入口处的扫码测温系统工作时，扫码为绿码，开关闭合；测温正常，开关闭合。只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（ ）
A. B. C. D.
16. （2022湖南衡阳）现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由
红灯和绿灯组成，红灯停，绿灯行，以下画出的是控制人行横道红、绿灯的模拟电路图，你认为可行的
是（ ）
A B C D
17. （2022湖南邵阳）学校打算在南门和北门上各安装一个按钮开关，在传达室安装甲、乙两盏提示灯和电池组。做到南门来人按下开关时只有乙灯亮，北门来人按下开关时只有甲灯亮。以下电路图符合设计要求的是（ ）
A. B. C. D.
18. 根据下表情况连接实物图和画出电路图
19．如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关s在干路上，电流表只通过L1的电流，导线不能交叉。
1120．（2022•达州）某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。
当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时，红灯亮、电铃响。请完成电路图。
21．（2021湖北鄂州）请根据实物图，画出对应电路图。

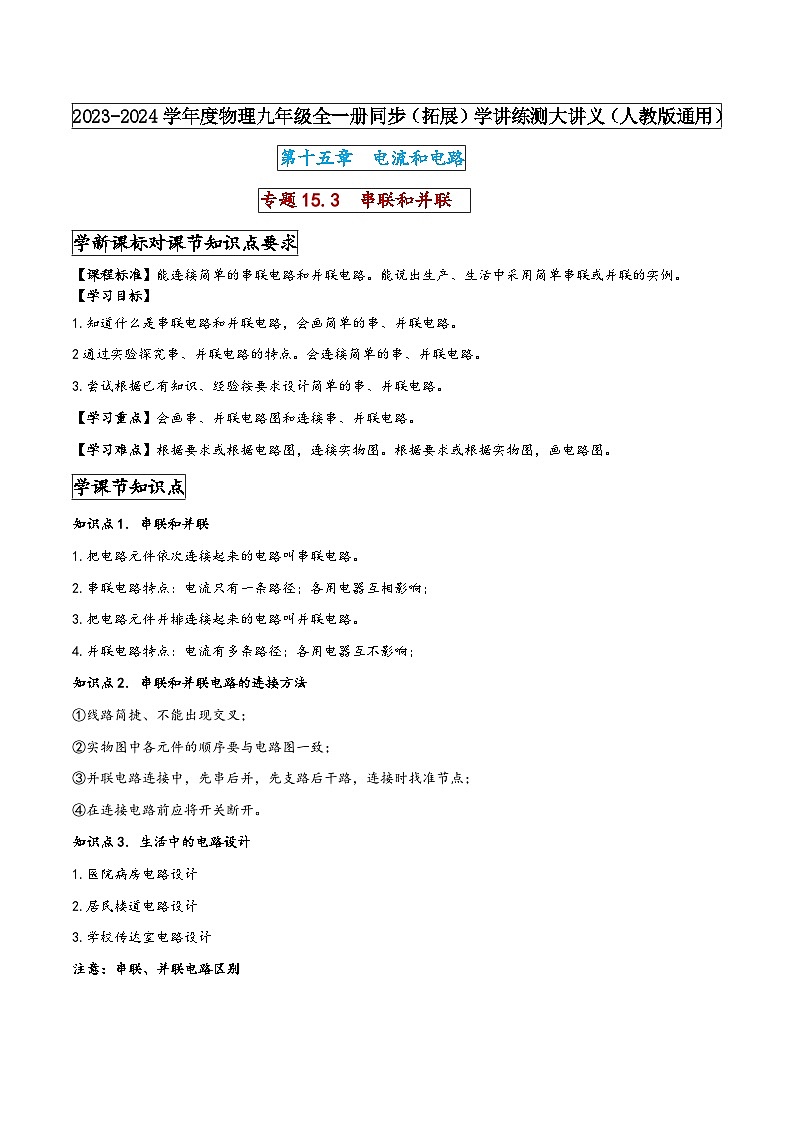

2023-2024学年度物理九年级全一册同步（拓展）学讲练测大讲义（人教版通用）
第十五章 电流和电路
专题15.3 串联和并联
学新课标对课节知识点要求
【课程标准】能连接简单的串联电路和并联电路。能说出生产、生活中采用简单串联或并联的实例。
【学习目标】
1.知道什么是串联电路和并联电路，会画简单的串、并联电路。
2通过实验探究串、并联电路的特点。会连接简单的串、并联电路。
3.尝试根据已有知识、经验按要求设计简单的串、并联电路。
【学习重点】会画串、并联电路图和连接串、并联电路。
【学习难点】根据要求或根据电路图，连接实物图。根据要求或根据实物图，画电路图。
学课节知识点
知识点1. 串联和并联
1.把电路元件依次连接起来的电路叫串联电路。
2.串联电路特点：电流只有一条路径；各用电器互相影响；
3.把电路元件并排连接起来的电路叫并联电路。
4.并联电路特点：电流有多条路径；各用电器互不影响；
知识点2. 串联和并联电路的连接方法
①线路简捷、不能出现交叉；
②实物图中各元件的顺序要与电路图一致；
③并联电路连接中，先串后并，先支路后干路，连接时找准节点；
④在连接电路前应将开关断开。
知识点3. 生活中的电路设计
1.医院病房电路设计
2.居民楼道电路设计
3.学校传达室电路设计
注意：串联、并联电路区别
讲课节知识点的例题解析
考点1. 串联和并联
【例题1】如图所示的电路中，要使R1、R2串联，应闭合的开关是 ；要使R1、R2并联，应闭合的开关是 ，（选填“S1”、“S2”、“S3”）；该电路中干电池供电时将 能转化为电能。
【答案】S2；S1、S3；化学。
【解析】（1）要使R1、R2串联，电流只有一条流通路径，由电路图知，电流路径应为：电源正极、R1、S2、R2、电源负极，由此可判断出：开关S1、S3应断开，而开关S2应闭合；
（2）要使R1、R2并联时，电流有两条流通路径，由电路图知：开关S1与S3闭合，而S2应断开；
（3）干电池为电路提供电能过程中，干电池内部发生化学变化，将化学能转化为电能。
考点2. 串联和并联电路的连接方法
【例题2】如图所示，若要使两灯组成并联电路，则开关的开闭情况是（ ）
A. S1、S2断开，S3闭合B. S1、S3断开，S2闭合
C. S2断开，S1、S3闭合D. S3断开，S1、S2闭合
【答案】D
【解析】由于该电路中只有两个灯，由“电流法”知：若使L1和L2并联，从电流正极流出的电流必须经过灯L1与L2后，再汇合流回电源的负极，只有开关S1、S2闭合，S3断开，电流的路径都能达到上述的要求。由“节点法”可知，要使L1和L2两灯并联，L1与L2两端必须接在电源的两极之间，当S3断开，S1闭合，灯L1右端与灯L2左端接在电源正极这一端，此时，S2闭合，灯L1左端与灯L2右端就接在电源负极这一端，上述两种方法都说明，选项Ｄ是正确的。
【例题3】 （2022湖北恩施州）小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（ ）
A. 一定并联B. 一定串联
C. 可能串联D. 无法判断
【答案】A
【解析】串联开关控制整个电路，而并联开关只控制所在支路的电路。小明断开客厅的灯后，到书房去闭合书房的灯进行学习，证明两个开关各控制各自支路的线路，才能相互不影响，故A符合题意。故选A。
考点3. 生活中的电路设计
【例题4】（2022苏州）使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（ ）
A. B. C. D.
【答案】D
【解析】同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，说明发热管和电动机并联，定时开关在干路中，温控开关和发热管一条支路。
A．仅闭合定时开关，发热管和电动机串联，它们同时工作，产生热风，故A不符合题意；
B．发热管和电动机并联，闭合定时开关和温控开关，发热管和电动机同时工作，产生热风，闭合定时开关电动机工作，只闭合温控开关，发热管工作，故B不符合题意；
C．发热管和电动机并联，温控开关在干路中，定时开关和电动机在一条支路，只闭合定时开关，电动机不会工作，故C不符合题意；
D．发热管和电动机并联，定时开关在干路中，温控开关和发热管一条支路，同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，故D符合题意。故选D。
【例题5】（2022内蒙古通辽）有一种智能锁，需要通过“密码+人脸“两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2才会闭合，电动机M工作，开锁成功。下列电路设计的符合要求的是（ ）
A. B. C. D.
【答案】D
【解析】根据题意知道，S1闭合，灯L发光；灯光照亮人脸完成人脸识别时S2闭合，即S1、S2同时闭合，电动机M才工作。
A．图中只闭合S1时，电动机和灯就工作，再闭合S2时，电动机工作，灯被短路，不工作，故A不符合题意；
B．图中只闭合S1时，电动机工作，灯不亮，再闭合S2时，电动机和灯就工作，故B不符合题意；
C．图中只闭合S1时，电动机和灯就工作，再闭合S2时，电动机被短路，故C不符合题意；
D．图中只S1闭合，灯L发光，再S2闭合，电动机M也工作，故D符合题意。故选D。
强化知识点的达标问题精练
1. （2021贵州黔东南州）过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉样同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（ ）
A. B. C. D.
【答案】D
【解析】要求红、绿、黄灯可独立发光，即它们互相不影响，它们应该并联。
A．从图中可以看到，三个灯首尾相连，它们是串联，故A不符合题意；
B．从图中可以看到，三个开关都闭合后，绿灯和黄灯两端分别连在一起，绿灯和黄灯并联，然后再和红灯串联，不是仅仅并联一种情况，故B不符合题意；
C．从图中可以看到，三个开关都闭合后，红灯和绿灯两端分别连在一起，红灯和绿灯是并联，然后再和黄灯串联，不是仅仅并联一种情况，故C不符合题意；
D．从图中可以看到，四个开关都闭合后，三个灯两端分别连在一起，它们是并联，故D符合题意。
2. （2022江苏无锡）某班举办知识竞赛，需要制作一台选答器模型，要求如下：一个问题有两个可供选择的答案，选择哪一个答案就闭合哪一个开关，使对应的灯发光。下列电路中符合设计要求的是（ ）
A. B. C. D.
【答案】B
【解析】A．此电路为串联电路，只闭合一个开关时，灯泡不发光，故A不符合题意；
B．此电路为并联电路，两个支路开关分别控制所在支路，闭合任一开关所在支路的灯发光，故B符合题意；
C．此电路为并联电路，其中一个开关为干路开关，只有干路和支路开关都闭合时，下支路灯泡才能发光，故C不符合题意；
D．此电路为并联电路，两开关都是干路开关，只闭合一个开关时，灯泡不发光，故D不符合题意。故选B。
3. （2021内蒙古通辽）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡分别用S2、L2表示，当只闭合S2时，台灯不发光，当只闭合S1时，指示灯发光，再闭合S2时，台灯发光。下列设计的电路符合要求的是（ ）
A．B．C．D．
【答案】D
【解析】由题意可知，当只闭合S2时台灯不发光，当闭合S1时指示灯发光，再闭合S2时台灯发光，如果指示灯损坏，S1和S2都闭合时台灯也能发光，说明指示灯和台灯可以独立工作、互不影响即为并联，且S1位于干路，S2位于L2支路，据此分析选项得出答案。
A．由电路图可知，当闭合S1时，电路断路，指示灯不发光，故A不符合题意；
B．由电路图可知，当只闭合S2时，电路为台灯L2的简单电路，台灯能发光，故B不符合题意；
C．由电路图可知，当只闭合S2时，指示灯L1和台灯L2串联，两者均发光，故C不符合题意；
D．由电路图可知，只闭合S2时，电路断路，指示灯和台灯均不发光，只闭合开关S1时指示灯L1发光，再闭合S2时台灯发光，S1和S2都闭合时，指示灯损坏，台灯也能发光，故D符合题意。
【点评】本题考查了电路图的设计，对于这类选择题，可以根据题意确定电路的连接情况，也可以适当运用代入法进行排除错误答案。
4. （2022浙江金华）某款“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”。下列简化电路中符合要求的是（ ）
A. B. C. D.
【答案】B
【解析】由题知，某款“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”，这说明感应和投币互不影响，故彩灯和电动机应是并联的，且投币开关应该在干路上，结合图示可知，只有B符合题意，ACD不符合题意。故选B。
5. （2022四川广安）某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才能发声。当输液管内液体质量减少，电表示数也变小（电源电压恒定）。下列几个电路图符合报警要求的是（ ）
A. B. C. D.
【答案】D
【解析】A．电铃与可变电阻R并联，当管内液体质量减少时，通过电铃的电流不变，电铃不会响，故A不符合题意；
B．当输液管内液体质量减少，可变电阻R的阻值变小，分担的电压变小，那么电铃分担的电压变大，故电表示数也变大，故B不符合题意；
C．电铃与可变电阻R并联，当管内液体质量减少时，通过电铃的电流不变，电铃不会响，故C不符合题意；
D．当输液管内液体质量减少，可变电阻R的阻值变小，分担的电压变小，电表示数也变小，可变电阻R的阻值变小，电流变大，达到一定程度，电铃会响，故D符合题意。故选D。
6. （2022湖北孝感）给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。下列电路符合要求的是（ ）
A B. C. D.
【答案】A
【解析】由题意，当启动开关S、定时开关S1或温控开关S2断开时，电烤箱就停止工作，因此启动开关S、定时开关S1或温控开关S2为串联，故A符合题意，故BCD不符合题意。故选A。
7. （2022广西玉林）如图所示，某同学设计一个楼道照明“智能化”电路，即利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走过发出声音时，自动闭合，无人走过没有声音时，自动断开）来控制灯泡。下列符合要求的电路图是（ ）
A. B. C. D.
【答案】D
【解析】A．当声控开关闭合时，形成电源短路，电灯不亮，故A不符合题意；
B．光控开关和声控开关是并联的，光暗到一定程度或有声音时都能使电灯发光，故B不符合题意；
C．当光控开关闭合时，形成电源短路，电灯不亮，故C不符合题意；
D．光控开关、声控开关和电灯是串联的，光控开关、声控开关同时闭合时电路形成通路，电灯发光，故D符合题意。
8. （2022贵州黔东南州）目前很多学校配备了自动防疫检测系统，只有体温正常且戴口罩的人方可进入校园。为此，小明同学设计了一个模拟电路，准备对校门控制系统进行改进，当检测到进校人员体温正常时，开关S1会自动闭合，又检测到该人正确带口罩时，开关S2会自动闭合，学校电动门才会自动开启。下列电路符合设计要求的是（ ）
A. B. C. D.
【答案】D
【解析】依题意得，当开关S1和开关S2同时闭合时，电动机才会工作，说明开关S1和开关S2都控制着电动机，开关S1、开关S2、电动机应串联，故ABC不符合题意，D符合题意故选D。
9. （2021广西贺州）如图所示，所有开关都闭合时，下列电路属于串联电路的是（ ）
A．B．C．D．
【答案】A
【解析】电压表在电路中相当于断路，电流表在电路中相当于导线。串联电路中，电流的路径只有一条，各元件顺次逐个连接；并联电路中，电流有多条路径。根据串并联电路的特点进行分析。
A.该图中的两个灯泡顺次连接，因此该电路属于串联电路，故A符合题意；
B.两开关都闭合后，两电阻并联，电压表测并联电路电压，电流表测干路电流，故B不合题意；
C.两开关都闭合后，两电阻并联，电流表测干路电流，故C不合题意；
D.开关闭合后，两电阻并联，三个电流表分别测支路和干路电流，故D不合题意。
【点评】知道串并联电路的特点，并会根据串并电路的特点识别串并联电路，同时知道电压表在电路中相当于断路，电流表在电路中相当于导线是关键。
10. （2022湖北十堰）如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。下列电路符合要求的是（ ）
A. B. C. D.
【答案】C
【解析】当闭合开关S1时，舞台灯亮起，此时电动机不工作；当按下开关S2时，电动机才能启动，说明指示灯与电动机互不影响，即两者是并联的，开关S1在干路上，开关S2在电动机所在支路，可知C符合题意，ABD不符合题意。故选C。
11. （2022四川遂宁）“新冠”疫情期间，某商场在门口安装了一个疫情防控门禁系统。该系统要求：进入人员必须扫场所码和测量体温，扫码后开关闭合，接着进行体温测量，温度低于37.3℃开关闭合，此时指示灯亮起，电动机工作打开安全门，人员才能进入。符合该门禁系统要求电路图是（ ）
A. B. C. D.
【答案】B
【解析】根据题意知道，当满足扫码后开关闭合，和体温低于37.3℃两个条件时，指示才灯亮起，电动机工作打开安全门，人员才能进入，说明两个开关必须都闭合才可以，打开安全门，即两个开关是串联关系，故B符合题意。故选B。
12. （2022山东聊城）小聪设计并组装了一个智能门锁灯电路，只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁。它利用感应开关（有人摸门把手时，闭合；无人摸门把手时，断开）和光敏开关（天暗时闭合，天亮时断开）控制电路，下列符合这种“智能”要求的电路图是（ ）
A. B. C. D.
【答案】B
【解析】智能门锁灯电路，只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁。有人摸门把手时闭合，天暗时闭合，即只有两个开关同时闭合，电路才能工作；
A．开关S2闭合时电源短路，不符合安全用电的要求，故A不符合题意；
B．开关S1、S2同时闭合时，灯泡才能发光，故B符合题意；
C．开关S1闭合时电源短路，不符合安全用电的要求，故C不符合题意；
D．闭合任何一个开关灯泡都发光，两个开关都闭合时，灯泡也发光，故D不符合题意故选B。
13.（2022重庆B）宾馆房间有门铃系统，当房客闭合开关S1，“请勿打扰”灯泡L发光，来访者即便闭合门铃开关S2，门铃R也不发声；只有在S1断开，S2闭合时，门铃才发出“叮咚”声。R的电阻远大于L的电阻。如图中设计的电路图，跟该门铃系统功能吻合的是（ ）
A. B. C. D.
【答案】A
【解析】由题意可知，当房客闭合开关S1，“请勿打扰”灯泡L发光，来访者即便闭合门铃开关S2，门铃R也不发声，此时门铃R可能被短路；只有在S1断开，S2闭合时，门铃才发出“叮咚”声。R的电阻远大于L的电阻，说明灯泡与门铃R串联，S1与门铃R并联，S2在门铃R的支路，故A正确。
14. （2022山东泰安）如图所示，灯泡、串联的电路是（ ）
A. B. C. D.
【答案】B
【解析】ACD．闭合开关后，两灯的两端分别连在一起，然后接到电路中，两灯并联，故ACD不符合题意；
B．闭合开关后，两灯依次相连，然后接到电路中，两灯串联，故B符合题意.故选B。
15. （2022江苏扬州）医院入口处的扫码测温系统工作时，扫码为绿码，开关闭合；测温正常，开关闭合。只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（ ）
A. B. C. D.
【答案】D
【解析】A．只要扫码为绿码，开关闭合或者测温正常，开关闭合，电动机就会工作，故A不符合题意；
B．若测温正常，开关闭合，电动机就工作，故B不符合题意；
C．若扫码为绿码，开关闭合，电功机就工作了，故C不符合题意；
D．只有扫码为绿码，开关闭合，且测温正常，开关闭合，电动机才会工作，故D符合题意。故选D。
16. （2022湖南衡阳）现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由
红灯和绿灯组成，红灯停，绿灯行，以下画出的是控制人行横道红、绿灯的模拟电路图，你认为可行的
是（ ）
A B C D
【答案】D
【解析】根据红、绿信号每次只能亮其中一个灯，不能同时亮，即不能同时工作，每个可独立工作，所以两灯应并联，且各有一个开关控制，干路上没有开关。
A．当开关S1、S2都闭合时，红灯、绿灯串联，两个灯泡同时发光，故A不符合题意；
B．只闭合开关S1时，红灯、绿灯串联，两个灯泡同时发光，再闭合开关S2，红灯被短路，只有绿灯亮，故B不符合题意；
C．只闭合开关S1时，红灯亮，再闭合开关S2，两个灯泡都发光，故C不符合题意；
D．只闭合开关S1时红灯亮，只闭合开关S2时绿灯亮，两灯独立工作，互不影响，故D符合题意。故选D。
17. （2022湖南邵阳）学校打算在南门和北门上各安装一个按钮开关，在传达室安装甲、乙两盏提示灯和电池组。做到南门来人按下开关时只有乙灯亮，北门来人按下开关时只有甲灯亮。以下电路图符合设计要求的是（ ）
A. B. C. D.
【答案】C
【解析】A．根据选项中电路图可知，甲乙两盏灯、南北门开关和电池组在电路中串联，因此单独闭合一个开关，电路处于断路状态，两盏灯均不亮，不符合题中电路图的设计要求，故A不符合题意；
B．根据选项中电路图可知，甲乙两盏灯在电路中并联，南门开关在干路上控制整个电路，北门开关在支路上控制乙灯，当南门来人按下开关时，甲灯亮；只按下北门开关时，电路处于断路状态，两盏灯均不亮，不符合题中电路图的设计要求，故B不符合题意；
C．根据选项中电路图可知，甲乙两盏灯在电路中并联，两个开关均在支路上，分别控制甲乙两盏灯，当北门来人按下开关时甲灯亮，当南门来人按下开关乙灯亮，符合题中电路的设计要求，故C符合题意；
D．根据选项中电路图可知，甲乙两盏灯并联，南门开关和北门开关并联，当任意一个开关闭合时，电路都会处于通路状态，甲乙两盏等均亮起，不符合题中电路设计要求，故D不符合题意。故选C。
18. 根据下表情况连接实物图和画出电路图
【答案】见解析。
【解析】S1闭合、S2断开时L1不亮，L2亮；
S1断开、S2闭合时L1不亮，L2不亮；
故可判断出两灯并联，S1为干路开关，S2只控制L1，据此连接实物图，如下左所示：
根据实物图画出电路图，如上所示；
19．如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关s在干路上，电流表只通过L1的电流，导线不能交叉。
【答案】如图所示。
【解析】两灯并联，开关s在干路上，电流表只通过L1的电流，因不知通过L1的电流大小，故电流表选用大量程与灯串联。
20．（2022•达州）某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。
当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时，红灯亮、电铃响。请完成电路图。
【答案】见解析
【解析】当船左倾到一定程度时，绿灯亮、电铃响，开关接a，绿灯与电铃串联接入电路；
当船右倾到一定程度时，红灯亮、电铃响，开关接b，红灯与电铃串联接入电路；
由题意可知，红灯与绿灯互不影响，能独立工作，它们是并联的，
不论开关接a还是接b，电铃都接入电路，电铃串联在干路中，电路图如图所示：
。
21．（2021湖北鄂州）请根据实物图，画出对应电路图。
【答案】如图所示。
【解析】根据电流法画电路图，先画出电池，电流从电池的正极出发经过开关，故画开关，用直线连接电池的正极和开关，依次是电流表分流，故经过电流表后分支出两条直线，其中一条支路电流经过灯泡L2、电流表A1后汇合，故依次画灯泡L2和电流表A1，另外一条支路经过灯泡L1后汇合，回到负极，故画灯泡L1后汇合，与负极相连。
电路名称
串 联 电 路
并 联 电 路
电路图
元件连接
首尾连接
用电器两端并列连接
电流路径
一条电流路径（无分支）
有两条或两条以上电流路径（无分支）
用电器工作情况
同时工作相互影响
可单独工作，互不影响
开关控制作用
开关控制整个电路，其控制作用于位置无关。
干路开关控制整个电路，支路开关控制其所在支路。
开关状态
S1、S2都闭合
S1闭合、S2断开
S1断开、S2闭合
L1
亮
不亮
不亮
L2
亮
亮
不亮
电路名称
串 联 电 路
并 联 电 路
电路图
元件连接
首尾连接
用电器两端并列连接
电流路径
一条电流路径（无分支）
有两条或两条以上电流路径（无分支）
用电器工作情况
同时工作相互影响
可单独工作，互不影响
开关控制作用
开关控制整个电路，其控制作用于位置无关。
干路开关控制整个电路，支路开关控制其所在支路。
开关状态
S1、S2都闭合
S1闭合、S2断开
S1断开、S2闭合
L1
亮
不亮
不亮
L2
亮
亮
不亮
相关试卷
初中物理人教版（2024）九年级全册第十五章 电流和电路第2节 电流和电路课时作业： 这是一份初中物理人教版（2024）九年级全册<a href="/wl/tb_c83756_t7/?tag_id=28" target="_blank">第十五章 电流和电路第2节 电流和电路课时作业</a>，共19页。试卷主要包含了2 电流和电路，认识电源和用电器等内容，欢迎下载使用。
初中人教版（2024）第1节 两种电荷精练： 这是一份初中人教版（2024）<a href="/wl/tb_c99073_t7/?tag_id=28" target="_blank">第1节 两种电荷精练</a>，共17页。试卷主要包含了1 两种电荷等内容，欢迎下载使用。
初中物理人教版（2024）九年级全册第十四章 内能的利用第3节 能量的转化和守恒同步测试题： 这是一份初中物理人教版（2024）九年级全册<a href="/wl/tb_c99066_t7/?tag_id=28" target="_blank">第十四章 内能的利用第3节 能量的转化和守恒同步测试题</a>，共19页。试卷主要包含了3 能量的转化和守恒，知道能量守恒定律等内容，欢迎下载使用。
