专题15.2 电流和电路
学新课标对课节知识点要求
【课程标准】知道电流。会看、会画简单的电路图。
【学习目标】
1.知道电流的形成条件， 知道电流的方向的规定。
2.通过实验认识断路、通路、短路，知道电路的组成。
3.认识电源和用电器。
4.能用电路元件画简单的电路图，能连接简单的电路。
【学习重点】重点是会连接电路；会画简单的电路图；能识别断路、通路、短路。
【学习难点】难点是对电流概念的理解；对短路、短接的理解和识别；规范地画出简单的电路图。
学课节知识点
知识点1. 电流
1.电荷的定向移动形成电流；电流方向：正电荷定向移动的方向为电流的方向（负电荷定向移动方向和电流方向相反）；在电源外部，电流的方向从电源的正极流向负极。
2.形成电流的条件：电源、闭合回路。
知识点2. 电路
(1) 概念：用导线将电源、用电器、开关连接起来组成的电流路径叫电路。
(2) 电路的四要素：电源、开关、用电器、导线。
A.电源：电源是能持续供电的装置。蓄电池供电(工作)时是把化学能转化为电能，而充电时，是把电 能转化为化学能。
B. 开关：开关作用是控制电路的通和断。
C. 用电器：使用电能进行工作的装置。
D. 导线：导线作用是连接电源、用电器和开关，形成电流的路径。
(3) 连接电路注意事项：①在连接电路的过程中，开关必须处于断开状态，以免触电。
②将导线连接到电路元件的接线柱上，并旋紧螺帽，以保证接触良好。
③绝不允许以任何方式用导线将电池的两级直接相连，以免损坏电源。
知识点3. 电路图
(1) 概念：用电路元件的符号表示电路连接的图叫做电路图。
(2) 常见的电路元件符号：
知识点4. 电路的三种状态
(1) 电路有三种状态，分别为通路、断路、短路。
(2) 通路：处处连通的电路，用电器中有电流通过，电路是闭合的。
(3) 断路：在某处断开的电路，用电器中无电流通过，此时电路不闭合。
(4) 短路：导线不经过用电器直接跟电源两极相连的电路，电流很大，电源和导线因发热过多而被烧坏。
局部短路：用电器两端直接用导线连接起来的情况，此时电流将直接通过导线而不会通过用电器，用电器不会工作。
讲课节知识点的例题解析
考点1. 电流
【例题1】（2022广西玉林）在国际单位制中，电流的基本单位是（ ）
A. AB. VC. mD. W
【例题2】关于电流的下列说法正确的是（ ）
A．电荷运动就会形成电流
B．电荷的定向移动形成电流
C．形成电流时只有正电荷定向移动
D．形成电流时只有负电荷定向移动
【例题3】（2022广西贵港）如图所示，用带负电的橡胶棒去接触不带电的验电器，发现验电器金属箔片张开。验电器金属箔片张开是因为_______电荷相互排斥；橡胶棒接触验电器时，验电器金属杆中瞬间电流方向是从_______（只选填标号：A．“金属球到金属箔片”或B．“金属箱片到金属球”）。
考点2. 电路及其状态
【例题4】（2022江苏常州）“新冠”疫情防控要求：来自中高风险地区的人员，需要隔离，为此综合实践小组自制如图甲所示的开门报警器，电路板固定于大门，条带左端插在两电池之间，右端固定于门框。如图乙所示，大门一旦被打开，灯亮、电铃响。条带在电路中起到了电路元件_________的作用，具有优异的_________（选填“导电”或“绝缘”）性。某次测试发现，把大门打开，电铃响而灯不亮，故障可能是灯处发生_________。
考点3. 电路图
【例题5】（2022海南）喜爱物理的小明想设计一个双钥匙电动安全锁，这里钥匙相当于“开关”，要求是两把钥匙同时使用（开关闭合）才能开锁，以下符合设计要求的电路图是（ ）
A. B. C. D.
【例题6】（2022梧州）学生发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（）接收到信号，再转动电动车钥匙（），车才能正常启动，下列电路符合要求的是（ ）
A. B. C. D.
强化知识点的达标问题精练
1. （2022黑龙江龙东）刘宇同学善于思考、积极探究。一次电学实验课上，在完成老师要求的探究任务后，他把自己文具盒里的部分物品分别接入如图所示电路，其中能使小灯泡发光的是（ ）
A. 塑料尺B. 中性笔芯C. 橡皮D. 铅笔芯
2. （2022黑龙江绥化）下列电路图中正确的是（ ）
A. B. C. D.
3. 随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（ ）
A．总开关B．电源C．用电器D．电能表
4. 如图所示的电路中，哪个电路是正确的（ ）
A．B．
C． D．
5. 如图所示，当只闭合开关S时，两灯均不亮；若同时闭合开关S1和S时，只有灯L2亮。则电路中可能出现的故障是（ ）
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
6. 下列电路图中，与实物电路对应的是（ ）
A．B．C．D．
7. （2022广西北部湾）如图所示，验电器M不带电、N带负电，用带有绝缘柄的金属棒将它们的金属球连接起来，发现验电器M的金属箔片张开。下列说法正确的是（ ）
A. M带上了正电
B. N的金属箔片张角变大
C. 金属棒中电流的方向由M向N
D. 用手触摸金属棒，M、N的金属箔片张角不变
8. （2022黑龙江绥化）下列电路图中正确的是（ ）
A. B. C. D.
9. （2022四川成都）实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的
是（ ）
A. 甲电路中，开关S只控制L1B. 乙电路中，闭合开关S，两灯都亮
C. 丙电路中，闭合开关S，L1亮，L2不亮D. 丁电路中，断开开关S，L1不亮，L2亮
10.如图所示，汽车装有日间行车灯可以提高行车安全，当汽车启动时，S1闭合，日间行车灯L1立即亮起：再闭合S2车前大灯L2也亮起。符合这一情况的电路图是（ ）

A B C D
11. 如图所示，关于电路状态判断不正确的是（ ）
A．只闭合开关S，L1、L2是通路状态
B．只闭合开关S、S2，滑动变阻器滑片滑到最左端，整个电路短路
C．只闭合开关S、S1，滑动变阻器滑片滑到最左端，灯L1、L2是通路状态
D．开关都闭合，滑动变阻器滑片滑到最右端，灯L1局部短路状态
12. 如图所示，闭合开关S时，灯泡L1、L2都不亮。用一根导线的两端，接触a、b两点时两灯不亮，接触b、c两点时，L1亮、L2不亮，接触c、d两点时，两灯都不亮。则下列分析中正确的是（ ）
A．灯L1断路B．灯L2断路C．开关S断路D．电源断路
L1L1L2L1L213.家庭常用的电吹风既能吹冷风又能吹热风。下列电路中最符合电吹风工作要求的是（ ）
A B C D
14.（2022深圳）如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。
15. 请按要求画电路图：一个电源、一个开关、两个灯泡，要求两灯并联，开关同时控制两盏灯．
16. （2021陕西）楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将图中的电路连接完整。（ ）

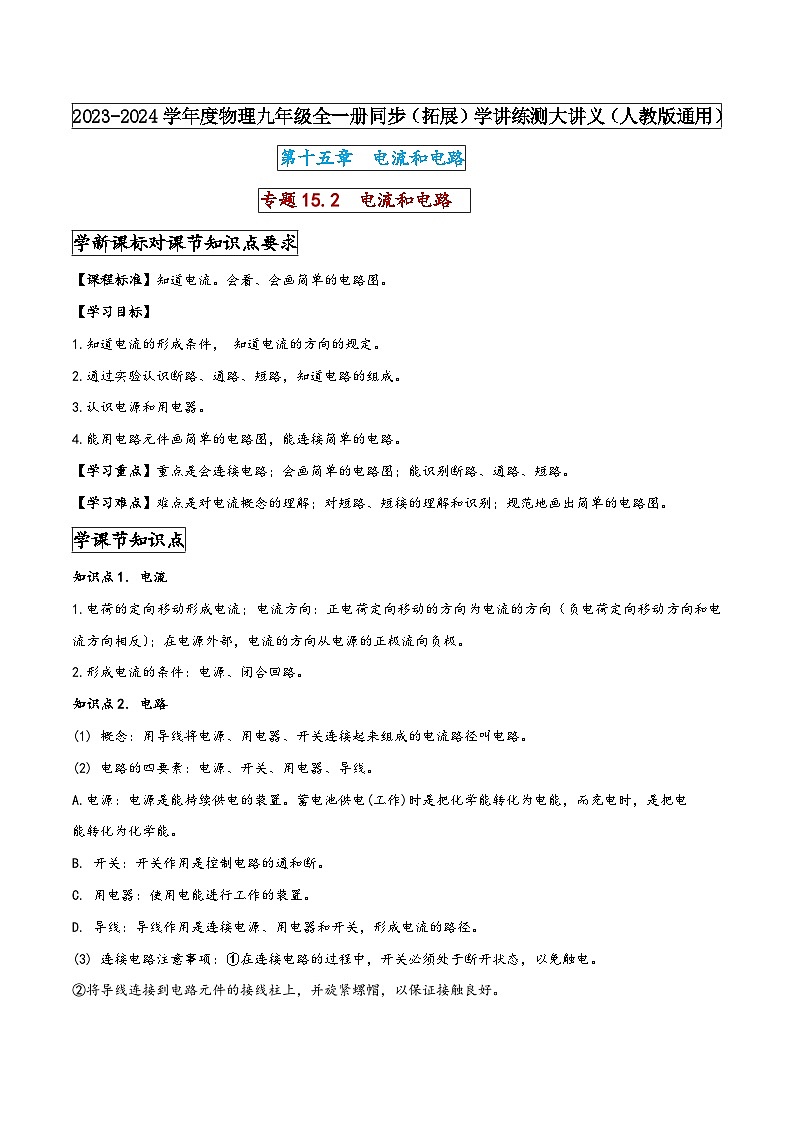

2023-2024学年度物理九年级全一册同步（拓展）学讲练测大讲义（人教版通用）
第十五章 电流和电路
专题15.2 电流和电路
学新课标对课节知识点要求
【课程标准】知道电流。会看、会画简单的电路图。
【学习目标】
1.知道电流的形成条件， 知道电流的方向的规定。
2.通过实验认识断路、通路、短路，知道电路的组成。
3.认识电源和用电器。
4.能用电路元件画简单的电路图，能连接简单的电路。
【学习重点】重点是会连接电路；会画简单的电路图；能识别断路、通路、短路。
【学习难点】难点是对电流概念的理解；对短路、短接的理解和识别；规范地画出简单的电路图。
学课节知识点
知识点1. 电流
1.电荷的定向移动形成电流；电流方向：正电荷定向移动的方向为电流的方向（负电荷定向移动方向和电流方向相反）；在电源外部，电流的方向从电源的正极流向负极。
2.形成电流的条件：电源、闭合回路。
知识点2. 电路
(1) 概念：用导线将电源、用电器、开关连接起来组成的电流路径叫电路。
(2) 电路的四要素：电源、开关、用电器、导线。
A.电源：电源是能持续供电的装置。蓄电池供电(工作)时是把化学能转化为电能，而充电时，是把电 能转化为化学能。
B. 开关：开关作用是控制电路的通和断。
C. 用电器：使用电能进行工作的装置。
D. 导线：导线作用是连接电源、用电器和开关，形成电流的路径。
(3) 连接电路注意事项：①在连接电路的过程中，开关必须处于断开状态，以免触电。
②将导线连接到电路元件的接线柱上，并旋紧螺帽，以保证接触良好。

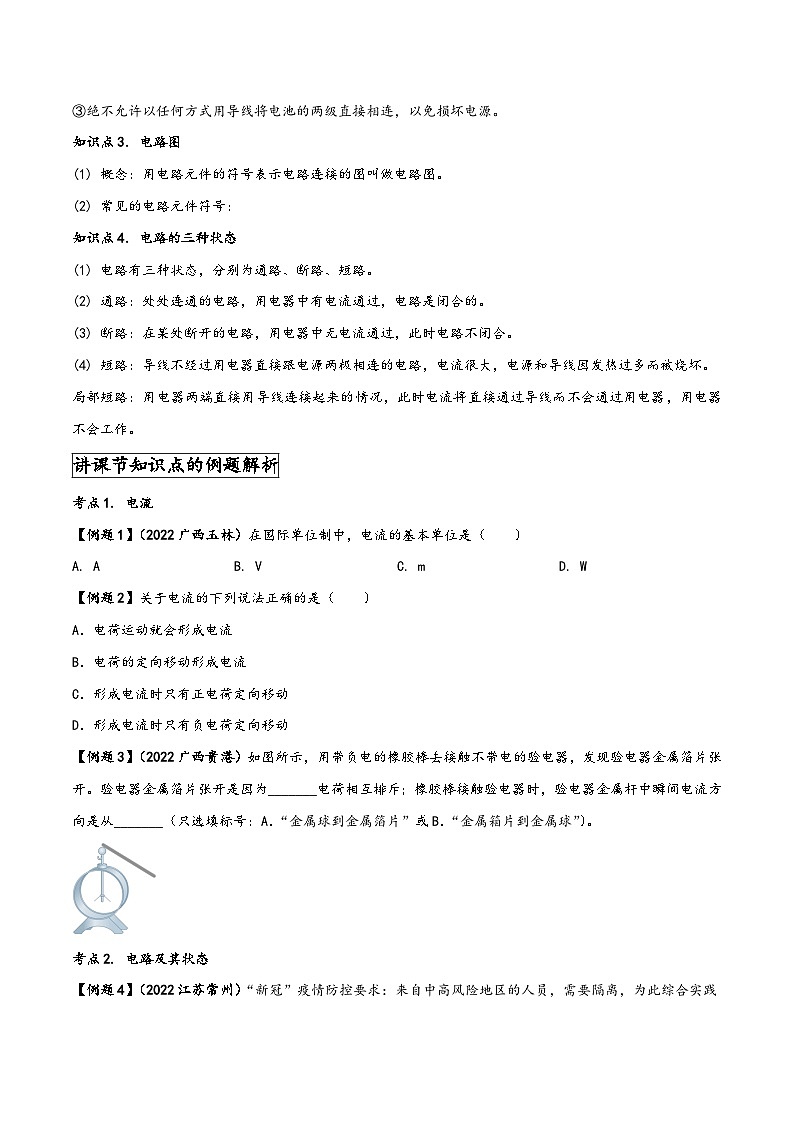

③绝不允许以任何方式用导线将电池的两级直接相连，以免损坏电源。
知识点3. 电路图
(1) 概念：用电路元件的符号表示电路连接的图叫做电路图。
(2) 常见的电路元件符号：
知识点4. 电路的三种状态
(1) 电路有三种状态，分别为通路、断路、短路。
(2) 通路：处处连通的电路，用电器中有电流通过，电路是闭合的。
(3) 断路：在某处断开的电路，用电器中无电流通过，此时电路不闭合。
(4) 短路：导线不经过用电器直接跟电源两极相连的电路，电流很大，电源和导线因发热过多而被烧坏。
局部短路：用电器两端直接用导线连接起来的情况，此时电流将直接通过导线而不会通过用电器，用电器不会工作。
讲课节知识点的例题解析
考点1. 电流
【例题1】（2022广西玉林）在国际单位制中，电流的基本单位是（ ）
A. AB. VC. mD. W
【答案】A
【解析】A．A是电流的基本单位，故A符合题意；
B．V是电压的基本单位，故B不符合题意；
C．m是长度的基本单位，故C不符合题意；
D．W是电功率的基本单位，故D不符合题意。
【例题2】关于电流的下列说法正确的是（ ）
A．电荷运动就会形成电流
B．电荷的定向移动形成电流
C．形成电流时只有正电荷定向移动
D．形成电流时只有负电荷定向移动
【答案】B
【解析】AB、电荷的定向移动才能形成电流，故A错误、B正确；
CD、形成电流可以是正电荷定向移动，也可以是负电荷，也可以是正负电荷同时定向移动。故CD错误。
【例题3】（2022广西贵港）如图所示，用带负电的橡胶棒去接触不带电的验电器，发现验电器金属箔片张开。验电器金属箔片张开是因为_______电荷相互排斥；橡胶棒接触验电器时，验电器金属杆中瞬间电流方向是从_______（只选填标号：A．“金属球到金属箔片”或B．“金属箱片到金属球”）。
【答案】 同种 B
【解析】用带负电的橡胶棒和不带电的验电器金属球接触，验电器金属箔片张开，这是因为金属箔片带上同种电荷，同种电荷相互排斥。
橡胶棒接触验电器时，橡胶棒上的负电荷由金属球转到金属箔片上，由于正电荷定向移动的方向为电流方向，所以此时的电流方向是从金属箔片到金属球，即B符合题意，A不符合题意。故选B。
考点2. 电路及其状态
【例题4】（2022江苏常州）“新冠”疫情防控要求：来自中高风险地区的人员，需要隔离，为此综合实践小组自制如图甲所示的开门报警器，电路板固定于大门，条带左端插在两电池之间，右端固定于门框。如图乙所示，大门一旦被打开，灯亮、电铃响。条带在电路中起到了电路元件_________的作用，具有优异的_________（选填“导电”或“绝缘”）性。某次测试发现，把大门打开，电铃响而灯不亮，故障可能是灯处发生_________。
【答案】 开关 绝缘 断路
【解析】条带左端插在两电池之间，电路中没有电流，大门一旦被打开，条带从两电池之间拔出，电路中有电流，所以条带控制电路中电流的通断，相当于开关。
条带左端插在两电池之间，电路中没有电流，所以条带是良好绝缘体。
把大门打开，电铃响而灯不亮，灯与电铃并联，如果灯短路，电铃也被短路，不符合题意；如果灯断路，灯不亮，对另一条支路没有影响，符合题意，所以是灯断路。
考点3. 电路图
【例题5】（2022海南）喜爱物理的小明想设计一个双钥匙电动安全锁，这里钥匙相当于“开关”，要求是两把钥匙同时使用（开关闭合）才能开锁，以下符合设计要求的电路图是（ ）
A. B. C. D.
【答案】C
【解析】A．只使用钥匙1，电动机与电源连通，电动机就工作了；再用钥匙2时，电动机和电源发生短路，故A不符合题意；
B．只用钥匙2，电动机连入电路，电动机可工作，再用钥匙1时，电动机和电源发生短路，故B不符合题意；
C．两钥匙是串联的，只有两个开关都使用（都闭合）时，电路才接通，电动机才能工作，单独只闭合其中一个开关，电路是断路，电动机不工作，故C符合题意；
D．两个开关是并联的，只闭合其中任一个开关，电路就接通，电动机就工作了，故D不符合题意。故选C。
【例题6】（2022梧州）学生发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（）接收到信号，再转动电动车钥匙（），车才能正常启动，下列电路符合要求的是（ ）
A. B. C. D.
【答案】A
【解析】根据题意可知，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，这说明两个开关相互影响，单独一个开关闭合不能启动电动机，故两个开关是串联在一起的，故A符合题意，BCD不符合题意。
强化知识点的达标问题精练
1. （2022黑龙江龙东）刘宇同学善于思考、积极探究。一次电学实验课上，在完成老师要求的探究任务后，他把自己文具盒里的部分物品分别接入如图所示电路，其中能使小灯泡发光的是（ ）
A. 塑料尺B. 中性笔芯C. 橡皮D. 铅笔芯
【答案】D
【解析】ABCD．要使小灯泡发光，电路必须形成通路，必须将导体接入电路才有电流通过。塑料尺、中性笔芯和橡皮都属于绝缘体，只有铅笔芯属于导体，故ABC不符合题意，D符合题意。故选D。
2. （2022黑龙江绥化）下列电路图中正确的是（ ）
A. B. C. D.
【答案】B
【解析】电路的基本组成：电源、开关、用电器、导线。A没开关，闭合开关后C会短路，D开路，B正确。故选B。
3. 随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（ ）
A．总开关B．电源C．用电器D．电能表
【答案】A
【解析】房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路的总开关，故A正确。故选：A。
4. 如图所示的电路中，哪个电路是正确的（ ）
A．B．
C． D．
【答案】A
【解析】 A.两灯泡串联，开关控制整个电路，因此A电路正确；
B.开关闭合后，会形成电源电路，因此B电路错误；
C.两灯泡串联，但电路中没有开关，因此C电路错误；
D.电路中没有电源，不符合电路的组成，因此D错误。
故选：A。
5. 如图所示，当只闭合开关S时，两灯均不亮；若同时闭合开关S1和S时，只有灯L2亮。则电路中可能出现的故障是（ ）
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
【答案】A
【解析】根据电路图可知，只闭合开关S时，只有L1接入电路中，两灯均不亮，说明电路出现了断路现象；同时闭合开关S1和S时，只有灯L2亮，说明灯L1断路。故选：A。
6. 下列电路图中，与实物电路对应的是（ ）
A．B．C．D．
【答案】B
【解析】从实物图中可以看出，两只灯泡并联，开关控制干路，电流表测量灯泡L1的电流，
A、两只灯泡并联，开关控制干路，电流表测量干路中的电流，故A不合题意；
B、两只灯泡并联，开关控制干路，电流表测量灯泡L1的电流，故B符合题意；
C、两只灯泡并联，开关控制干路，电流表测量灯泡L2的电流，故C不合题意；
D、电流表并联在L2两端，将L2短路，电路为L1的简单电路，故D不合题意。
故选：B。
7. （2022广西北部湾）如图所示，验电器M不带电、N带负电，用带有绝缘柄的金属棒将它们的金属球连接起来，发现验电器M的金属箔片张开。下列说法正确的是（ ）
A. M带上了正电
B. N的金属箔片张角变大
C. 金属棒中电流的方向由M向N
D. 用手触摸金属棒，M、N的金属箔片张角不变
【答案】C
【解析】A．M、N的金属球通过金属棒连接后，带负电的N的电荷经过金属棒流向M，使M带上负电荷，故A错误；
B．根据电荷守恒定律可知，M、N上的总电荷量不变，因为M从不带电到带电，从而使N的电荷量减少，所以验电器N的金属箔片张角变小，故B错误；
C．在金属棒中负电荷由N流向M，相当于正电荷由M流向N，我们规定电流的方向是正电荷的移动方向，所以金属棒中电流的方向由M向N，故C正确；
D．用手触摸金属棒，使负电荷通过人体流向大地，导致M、N上的总电荷量减少，所以M、N的金属箔片张角变小，故D错误。故选C。
8. （2022黑龙江绥化）下列电路图中正确的是（ ）
A. B. C. D.
【答案】B
【解析】电路的基本组成：电源、开关、用电器、导线。A没开关，闭合开关后C会短路，D开路，B正确。故选B。
9. （2022四川成都）实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的
是（ ）
A. 甲电路中，开关S只控制L1B. 乙电路中，闭合开关S，两灯都亮
C. 丙电路中，闭合开关S，L1亮，L2不亮D. 丁电路中，断开开关S，L1不亮，L2亮
【答案】D
【解析】A．由图可知，此时两灯串联，故开关S可以同时控制L1和L2，故A错误；
B．由图可知，闭合开关后，灯泡L1将被短路，不会发光，故B错误；
C．由图可知，闭合开关后，电流从电源的正极直接流回电源的负极，两灯均被短路，均不亮，故C错误；
D．由图可知，断开开关S后，此时只有L2接入电路，故L1不亮，L2亮，故D正确。故选D。
10.如图所示，汽车装有日间行车灯可以提高行车安全，当汽车启动时，S1闭合，日间行车灯L1立即亮起：再闭合S2车前大灯L2也亮起。符合这一情况的电路图是（ ）

A B C D
【答案】D
【解析】由题意可知，当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，近灯光L2也亮起，说明L1与L2可以独立工作、互不影响即为并联，且S1位于干路，S2位于L2支路，据此分析选项得出答案。
A．由电路图可知，只闭合S1时，两灯泡均不亮，故A不符合题意；
B．由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮，故B不符合题意；
C．由电路图可知，只闭合S1时，近灯光L2亮，再闭合S2时，日间行车灯L1亮，故C不符合题意；
D．由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，近灯光L2亮，故D符合题意。
11. 如图所示，关于电路状态判断不正确的是（ ）
A．只闭合开关S，L1、L2是通路状态
B．只闭合开关S、S2，滑动变阻器滑片滑到最左端，整个电路短路
C．只闭合开关S、S1，滑动变阻器滑片滑到最左端，灯L1、L2是通路状态
D．开关都闭合，滑动变阻器滑片滑到最右端，灯L1局部短路状态
【答案】C
【解析】A.只闭合开关S，L1、L2串联在电路中，电流中有电流，为通路状态，故A正确；
B.只闭合开关S、S2，滑动变阻器滑片滑到最左端，整个电路短路，故B正确；
C.只闭合开关S、S1，滑动变阻器滑片滑到最左端，灯L2被短路，灯L1接入电路中，故C错误；
D.开关都闭合，滑动变阻器滑片滑到最右端，灯L1被短路，故D正确。
12. 如图所示，闭合开关S时，灯泡L1、L2都不亮。用一根导线的两端，接触a、b两点时两灯不亮，接触b、c两点时，L1亮、L2不亮，接触c、d两点时，两灯都不亮。则下列分析中正确的是（ ）
A．灯L1断路B．灯L2断路C．开关S断路D．电源断路
【答案】B
【解析】 A、如果灯L1断路，用一段导线的两端接触b、c两点时，L1不发光，故A不符合题意；
B、如果灯L2断路，导线接触a、b两点时两灯不亮，导线接触b、c两点时，L1会发光，L2不亮，故B符合题意；
C、如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光，故C不符合题意；
D、如果电源断路，导线接触a、b或b、c两点时两灯都不亮，故D不符合题意。故选：B。
13.家庭常用的电吹风既能吹冷风又能吹热风。下列电路中最符合电吹风工作要求的是（ ）
A B C D
【答案】A
【解析】由题知，电吹风能吹冷风又能吹热风，即电路中电动机可以单独工作，也可以是电动机和电热丝同时工作。由此分析各选项解答即可。
A．由图知，S1闭合时只有电动机工作，吹冷风；再闭合S2时，加热器和电动机并联，两者都能工作，此时吹热风，故A符合题意；
B．由图知，S1闭合时只有加热器工作，两开关都闭合加热器和电动机同时工作，只有热风没有冷风，故B不合题意；
C．由图知，S1闭合时加热器与电动机串联，再闭合S2时，只有电动机工作，但电动机和加热器串联时两者相互影响，故C不合题意；
D．由图知，S1闭合时电动机和加热器都工作，当两开关都闭合时只有加热器工作，故D不合题意。
14.（2022深圳）如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。
【答案】如图所示。
【解析】实物图中电源、开关和电动机串联，所以电路图与实物图对应，作串联电路图。
15. 请按要求画电路图：一个电源、一个开关、两个灯泡，要求两灯并联，开关同时控制两盏灯．
【答案】如图所示。
【解析】并联电路中至少有两条路径，干路开关控制整个电路中的所有用电器，支路开关控制各自所在支路上的用电器．两灯泡并联，开关在干路上，控制整个电路。
16. （2021陕西）楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将图中的电路连接完整。（ ）
【答案】 如图所示。

【解析】题干要求在无光或灯管较暗且有声音时灯泡才发光，而其它情况均不发光，所以需同时满足两个条件才行，根据题干条件，即两个开关均闭合时小灯泡才发光，由此可以推断出两个开关是与小灯泡串联的，据此连接电路图.
