初中物理人教版（2024）九年级全册第1节 电压复习练习题

这是一份初中物理人教版（2024）九年级全册第1节 电压复习练习题，共29页。试卷主要包含了1 电压，电压表的读数方法等内容，欢迎下载使用。

专题16.1 电压
学新课标对课节知识点要求
【课程标准】从能量转化的角度认识电源和用电器的作用。知道电压.了解电压表的使用方法和注意事项。
【学习目标】
1.认识电压,知道电压的作用,知道电源是提供电压的装置；
2.知道电压的单位,能对电压的不同单位进行换算；
3.记住干电池、家庭电路及人体安全电压的电压值；
4.知道电压表的用途及符号,会正确使用电压表,能正确地读出电压表的示数。
【学习重点】认识电压,知道电压的作用。会正确使用电压表。
【学习难点】会正确使用电压表。
学课节知识点
知识点1. 电压及其单位
1.电源的作用是给电路两端提供电压；电压是使电路中形成电流的原因。电路中有电流，就一定有电压；电路中有电压，却不一定有电流，因为还要看电路是否是通路。
2.电路中有持续电流的条件：一要有电压；二是电路是通路。
3. 电压的符号及单位：用字母U表示。在国际单位制中，电压的单位是伏特，简称伏，符号为V。电压常用单位还有：千伏(kV)、毫伏(mV)、微伏(μV)。换算关系：1kV＝1000V，1V＝1000mV，1mV＝1000μV。
4.家庭照明电路的电压是220V；一节干电池的电压是1.5V；一节蓄电池的电压是2V；对人体安全的电压不高于36V。
知识点2. 电压表的使用
1. 概念：用来测量电压大小的仪表叫电压表。
2. 特点：内阻很大相当于开路。
3. 使用步骤：①应先检查指针是否指零，如有偏差，则要用螺丝刀旋转表盘上的调零螺丝，将指针调到零位(调零)。
②电压表应与待测电路并联，使电流从电压表标有 “+”接线柱流入，从标有“－”(一般在左边)的接线柱流出(正进负出)。(接反指针会反向偏转，容易损坏表，如碰弯指针等)。

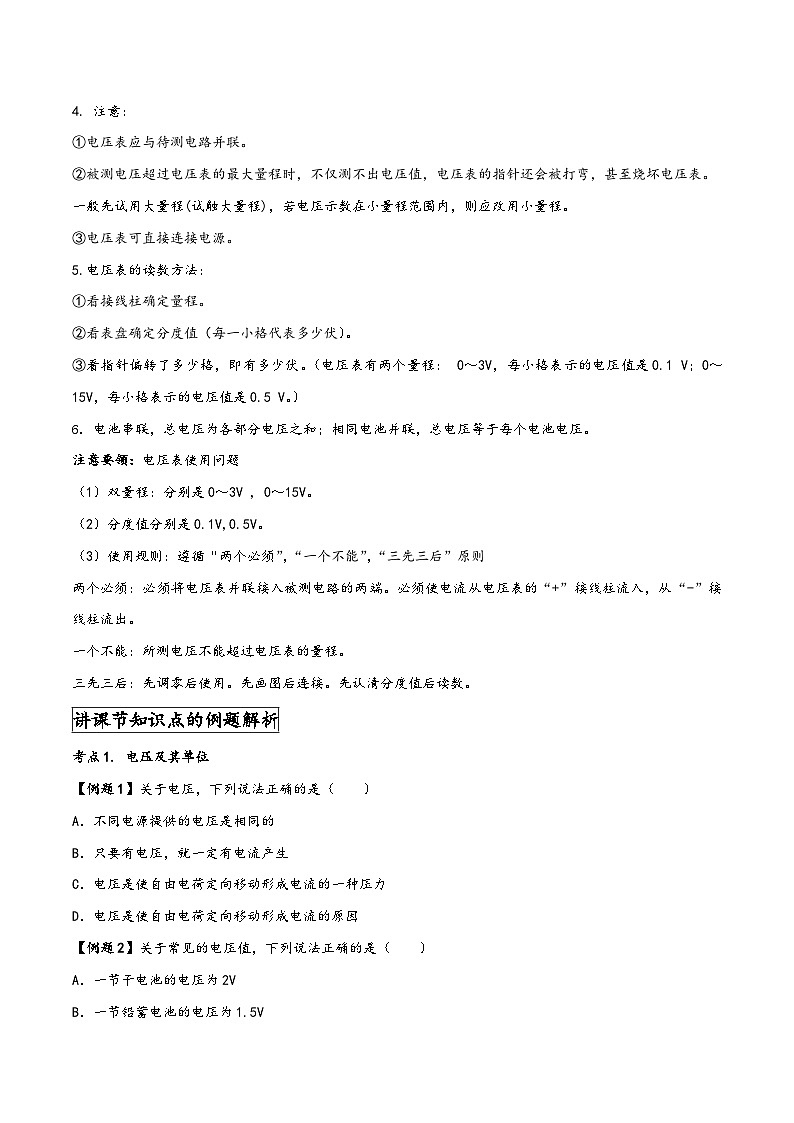

4. 注意：
①电压表应与待测电路并联。
②被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯，甚至烧坏电压表。一般先试用大量程(试触大量程)，若电压示数在小量程范围内，则应改用小量程。
③电压表可直接连接电源。
5.电压表的读数方法：
①看接线柱确定量程。
②看表盘确定分度值（每一小格代表多少伏）。
③看指针偏转了多少格，即有多少伏。（电压表有两个量程： 0～3V，每小格表示的电压值是0.1 V；0～15V，每小格表示的电压值是0.5 V。）
电池串联，总电压为各部分电压之和；相同电池并联，总电压等于每个电池电压。
注意要领：电压表使用问题
（1）双量程：分别是0～3V , 0～15V。
（2）分度值分别是0.1V,0.5V。
（3）使用规则：遵循“两个必须”，“一个不能”，“三先三后”原则
两个必须：必须将电压表并联接入被测电路的两端。必须使电流从电压表的“+”接线柱流入，从“-”接线柱流出。
一个不能：所测电压不能超过电压表的量程。
三先三后：先调零后使用。先画图后连接。先认清分度值后读数。
讲课节知识点的例题解析
考点1. 电压及其单位
【例题1】关于电压，下列说法正确的是（ ）
A．不同电源提供的电压是相同的
B．只要有电压，就一定有电流产生
C．电压是使自由电荷定向移动形成电流的一种压力
D．电压是使自由电荷定向移动形成电流的原因
【例题2】关于常见的电压值，下列说法正确的是（ ）
A．一节干电池的电压为2V
B．一节铅蓄电池的电压为1.5V
C．对人体的安全电压为36V
D．我国家庭电路的电压为220V
考点2. 电压表的使用

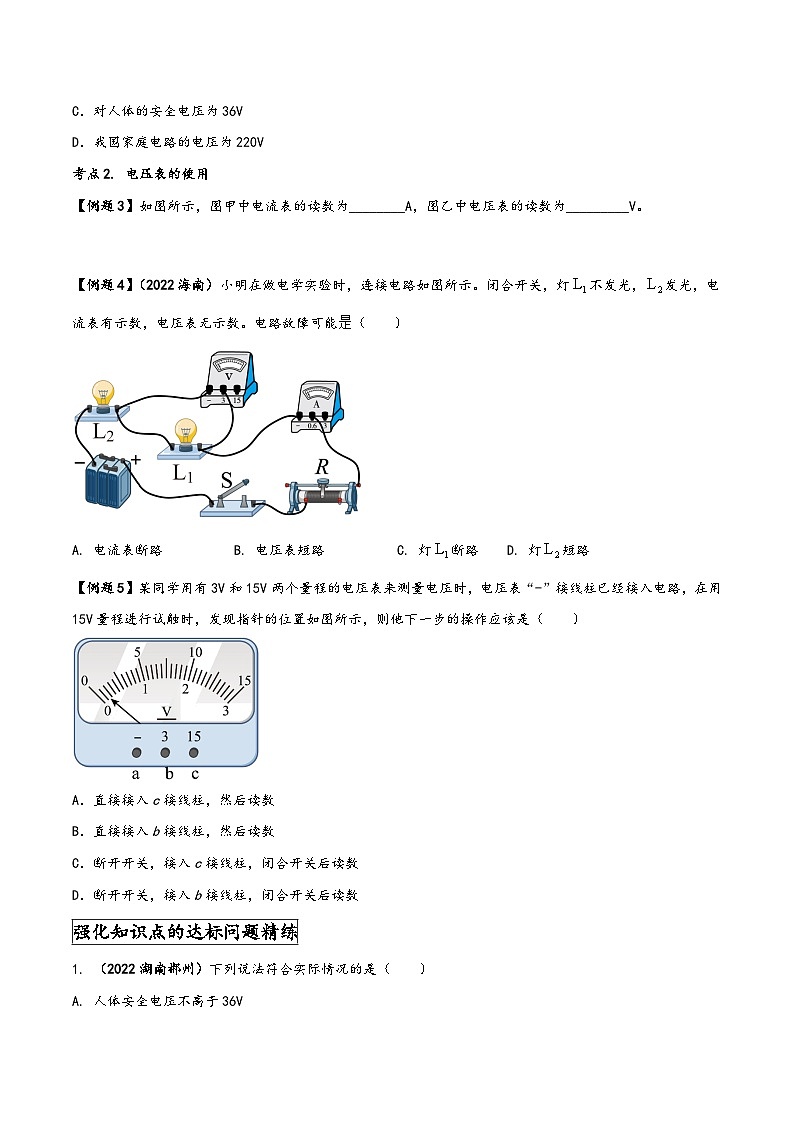

【例题3】如图所示，图甲中电流表的读数为________A，图乙中电压表的读数为_________V。
【例题4】（2022海南）小明在做电学实验时，连接电路如图所示。闭合开关，灯不发光，发光，电流表有示数，电压表无示数。电路故障可能（ ）
A. 电流表断路B. 电压表短路C. 灯断路 D. 灯短路
【例题5】某同学用有3V和15V两个量程的电压表来测量电压时，电压表“-”接线柱已经接入电路，在用15V量程进行试触时，发现指针的位置如图所示，则他下一步的操作应该是（ ）
A．直接接入c接线柱，然后读数
B．直接接入b接线柱，然后读数
C．断开开关，接入c接线柱，闭合开关后读数
D．断开开关，接入b接线柱，闭合开关后读数
强化知识点的达标问题精练
1. （2022湖南郴州）下列说法符合实际情况的是（ ）
A. 人体安全电压不高于36V
B. 一个鸡蛋的重力约为5N
C. 水的密度为4.2×103kg/m3
D. 电磁波在真空中传播速度是340m/s
2. （2022黑龙江牡鸡）下列对于生活中物理量的描述，最接近实际的是（ ）
A. 初三学生小明的身高为15.2mB. 教室中一根粉笔重500g
C. 黑龙江省夏天的气温为55℃D. 一节干电池的的电压为1.5V
3. （2022湖南湘西）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
A. 锌片是电池的正极B. 这个电池的电压为6V
C. 这个电池电压为3VD. 这个电池的电压为0.6V
4．如图所示各电路图中，电流表和电压表使用均正确的是图( )
A B C D
5.（2022湖南怀化） 如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（ ）
A. 短路B. 断路 C. 短路 D. 断路
6.（2021哈尔滨）下列对生活中一些物理量的估计，最接近实际值的是（ ）
A. 人感觉舒适的环境温度约为50℃
B. 一本初中物理课本的质量为50kg
C. 一节干电池的电压为1.5V
D. 一名中学生的身高为16.5m
7. （2022湖北荆州）在进行“探究串联电路电压特点”实验时，某同学设计电路如图所示。对于实验过程中出现的现象及分析正确的是（ ）
A. 如果只有灯泡L1断路，则开关闭合后电压表示数为零
B. 如果只有灯泡L2断路，则开关闭合后电压表示数为零
C. 开关闭合后，如果灯泡L2不亮、L1亮，一定是灯泡L2断路
D. 开关闭合后，如果电压表示数为电源电压，一定是灯泡L2短路
8. （2022广西百色）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（ ）
A. 灯L1与灯L2并联
B. 电压表测量灯L1两端的电压
C. 只断开开关S1，灯L2正常发光
D. 电流表测量电路总电流
9．在如图所示的电路中，开关闭合后，能用电压表测量出灯泡两端电压的是（ ）
A B C D
10．（2021辽宁阜新）如图，交警手拿的是检查“酒驾”的测试仪。测试仪里面的酒精气体传感器，是一种气敏电阻，它的阻值随酒精气体浓度的增大而减小。酒精气体浓度越大，测试仪中电压表的示数也越大。下列四个电路图，符合其原理的是（ ）
A. B.
C. D.
11．电压是形成 _________的原因，一节普通干电池的电压 ______ V，家庭照明电路的电压是_______ V，对人体来说安全电压 ________ V ，电源是提供_________ 的装置。
12. （2022江苏泰州）如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是______片，用水果电池给电路供电时，将_______能转化为电能。
13．如图所示的电路中，闭合开关S后，两灯均发光，则甲是______表，乙是______表（均选填“电流”或“电压”）
14. 请将图中的器材连线完整．要求：两灯串联，电压表只测L1灯两端的电压．
L2
L1
S
15. 在如图所示电路的“O”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
16. （2022江苏南通）如图所示电路中有两个小灯，请在图中〇内，分别填入×及A或V的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
17.根据电路实物图，画出对应的电路图（电流表位置可以变动，但要符合使用规则）。
18.为使电路正常工作，请在图中恰当位置填入电流表或电压表。
19.请根据实物电路，在虚线框内画出对应的电路图。
R
S
V
－ 3 15
A
2
－ 0.6 3
－
+
20.（2021贵州安顺）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。

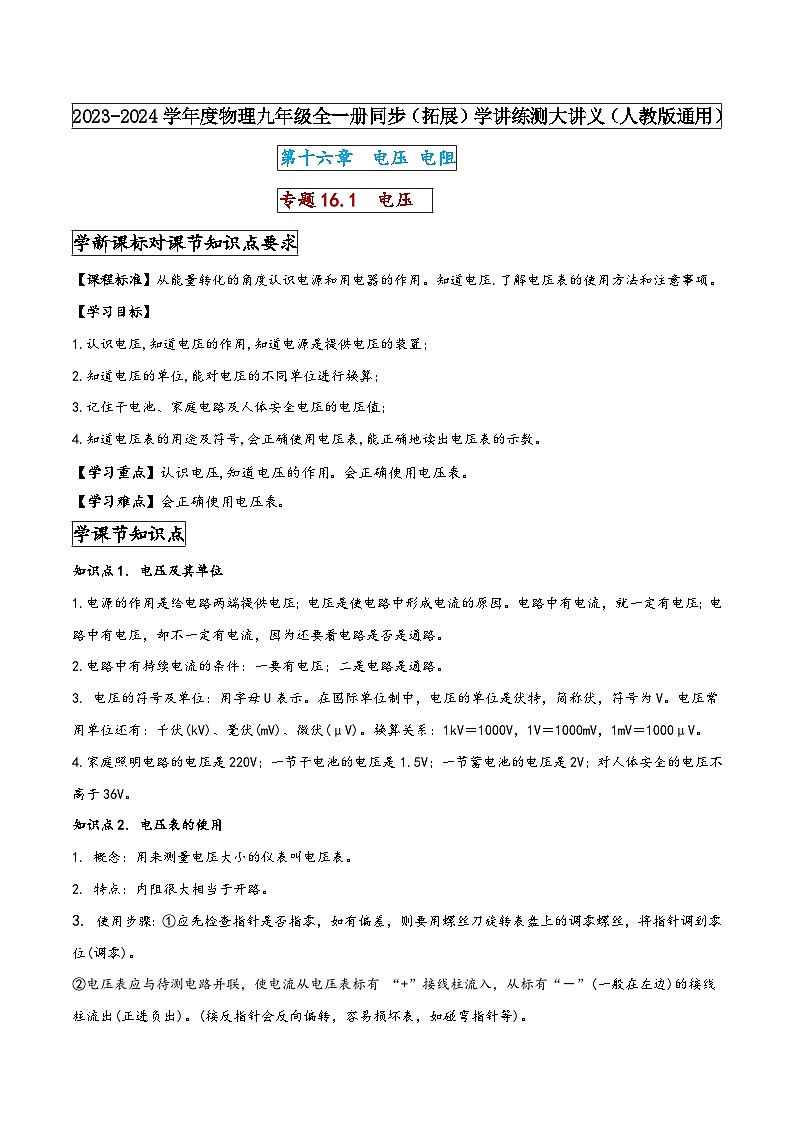

2023-2024学年度物理九年级全一册同步（拓展）学讲练测大讲义（人教版通用）
第十六章 电压 电阻
专题16.1 电压
学新课标对课节知识点要求
【课程标准】从能量转化的角度认识电源和用电器的作用。知道电压.了解电压表的使用方法和注意事项。
【学习目标】
1.认识电压,知道电压的作用,知道电源是提供电压的装置；
2.知道电压的单位,能对电压的不同单位进行换算；
3.记住干电池、家庭电路及人体安全电压的电压值；
4.知道电压表的用途及符号,会正确使用电压表,能正确地读出电压表的示数。
【学习重点】认识电压,知道电压的作用。会正确使用电压表。
【学习难点】会正确使用电压表。
学课节知识点
知识点1. 电压及其单位
1.电源的作用是给电路两端提供电压；电压是使电路中形成电流的原因。电路中有电流，就一定有电压；电路中有电压，却不一定有电流，因为还要看电路是否是通路。
2.电路中有持续电流的条件：一要有电压；二是电路是通路。
3. 电压的符号及单位：用字母U表示。在国际单位制中，电压的单位是伏特，简称伏，符号为V。电压常用单位还有：千伏(kV)、毫伏(mV)、微伏(μV)。换算关系：1kV＝1000V，1V＝1000mV，1mV＝1000μV。
4.家庭照明电路的电压是220V；一节干电池的电压是1.5V；一节蓄电池的电压是2V；对人体安全的电压不高于36V。
知识点2. 电压表的使用
1. 概念：用来测量电压大小的仪表叫电压表。
2. 特点：内阻很大相当于开路。
3. 使用步骤：①应先检查指针是否指零，如有偏差，则要用螺丝刀旋转表盘上的调零螺丝，将指针调到零位(调零)。
②电压表应与待测电路并联，使电流从电压表标有 “+”接线柱流入，从标有“－”(一般在左边)的接线柱流出(正进负出)。(接反指针会反向偏转，容易损坏表，如碰弯指针等)。
4. 注意：
①电压表应与待测电路并联。
②被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯，甚至烧坏电压表。一般先试用大量程(试触大量程)，若电压示数在小量程范围内，则应改用小量程。
③电压表可直接连接电源。
5.电压表的读数方法：
①看接线柱确定量程。
②看表盘确定分度值（每一小格代表多少伏）。
③看指针偏转了多少格，即有多少伏。（电压表有两个量程： 0～3V，每小格表示的电压值是0.1 V；0～15V，每小格表示的电压值是0.5 V。）
电池串联，总电压为各部分电压之和；相同电池并联，总电压等于每个电池电压。
注意要领：电压表使用问题
（1）双量程：分别是0～3V , 0～15V。
（2）分度值分别是0.1V,0.5V。
（3）使用规则：遵循“两个必须”，“一个不能”，“三先三后”原则
两个必须：必须将电压表并联接入被测电路的两端。必须使电流从电压表的“+”接线柱流入，从“-”接线柱流出。
一个不能：所测电压不能超过电压表的量程。
三先三后：先调零后使用。先画图后连接。先认清分度值后读数。
讲课节知识点的例题解析
考点1. 电压及其单位
【例题1】关于电压，下列说法正确的是（ ）
A．不同电源提供的电压是相同的
B．只要有电压，就一定有电流产生
C．电压是使自由电荷定向移动形成电流的一种压力
D．电压是使自由电荷定向移动形成电流的原因
【答案】D
【解析】A．电源是提供电压的装置，不同的电源，电路两端的电压不同，故A错误；
B．要使电路中有电流，则必须满足两个条件：有电源，且电路是通路，故B错误；
CD．电压是使电路中电荷发生定向运动形成电流的原因，电压不是压力，故C错误，D正确。故选D。
【例题2】关于常见的电压值，下列说法正确的是（ ）
A．一节干电池的电压为2V
B．一节铅蓄电池的电压为1.5V
C．对人体的安全电压为36V
D．我国家庭电路的电压为220V
【答案】D
【解析】A．一节干电池的电压是1.5V，故A错误；
B．一节铅蓄电池的电压是2V，故B错误；
C．不高于36V的电压对人体是安全的，人体的安全电压并不仅是36V，故C错误；
D．我国家庭电路电压是220V，故D正确；故选D。
考点2. 电压表的使用
【例题3】如图所示，图甲中电流表的读数为________A，图乙中电压表的读数为_________V。
【答案】1.4 1.5
【解析】本题属于电学两种测量工具的读数题。由图甲知，电流表此时使用的是0~3A量程，其分度值为0.1A，指针刚好指在第14条刻度线处，故读数为1.4A；由图乙知，电压表此时使用的是0~3V量程，其分度值为0.1V，指针刚好指在第15条刻度线处（或刻度盘正中央处），故读数为1.5V。
【例题4】（2022海南）小明在做电学实验时，连接电路如图所示。闭合开关，灯不发光，发光，电流表有示数，电压表无示数。电路故障可能（ ）
A. 电流表断路B. 电压表短路C. 灯断路 D. 灯短路
【答案】B
【解析】A．若为电流表断路，则两灯泡串联电流中都没有电流，灯、都不发光，电流表将无示数，故A不符合题意；
B．若为电压表短路，则也被短路，则电路中依然有电流，灯不发光，发光，电流表有示数，电压表短路会导致电压表无示数，故B符合题意；
C．若为灯断路，则两灯泡串联的电流中都没有电流，灯、都不发光，电流表无示数，故C不符合题意；
D．若为灯短路，则电路中依然有电流，灯不发光，发光，电流表有示数，此时电压表测量电源电压，电压表有示数，故D不符合题意。故选B。
【例题5】某同学用有3V和15V两个量程的电压表来测量电压时，电压表“-”接线柱已经接入电路，在用15V量程进行试触时，发现指针的位置如图所示，则他下一步的操作应该是（ ）
A．直接接入c接线柱，然后读数
B．直接接入b接线柱，然后读数
C．断开开关，接入c接线柱，闭合开关后读数
D．断开开关，接入b接线柱，闭合开关后读数
【答案】D
【解析】从图可知，试触时指针摆幅较小，在1V附近，这是选用了电压表较大量程的结果，为了使测量数据准确，应换用较小量程，所以用0~3V的量程，并且换接线柱时应断开开关，所以他下一步的操作应该是：断开开关，接入b接线柱，闭合开关后读数，故ABC不符合题意，D符合题意。故选D。
强化知识点的达标问题精练
1. （2022湖南郴州）下列说法符合实际情况的是（ ）
A. 人体安全电压不高于36V
B. 一个鸡蛋的重力约为5N
C. 水的密度为4.2×103kg/m3
D. 电磁波在真空中传播速度是340m/s
【答案】A
【解析】A．我们日常生活中，人体安全电压是不高于36V的，故A符合题意；
B．一个鸡蛋质量约为50g，它的重力约为0.5N，故B不符合题意；
C．一般情况下，水的密度为1.0×103kg/m3，故C不符合题意；
D．在真空中，电磁波的传播速度大约为，故D不符合题意。故选A。
2. （2022黑龙江牡鸡）下列对于生活中物理量的描述，最接近实际的是（ ）
A. 初三学生小明的身高为15.2mB. 教室中一根粉笔重500g
C. 黑龙江省夏天的气温为55℃D. 一节干电池的的电压为1.5V
【答案】D
【解析】A．初三学生小明的身高为1.52m，故A不符合题意；
B．教室中一根粉笔重5g，故B不符合题意；
C．黑龙江省夏天的气温为30℃，故C不符合题意；
D．一节干电池的的电压为1.5V，一节铅蓄电池的电压为2V，故D符合题意。故选D。
3. （2022湖南湘西）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
A. 锌片是电池的正极B. 这个电池的电压为6V
C. 这个电池电压为3VD. 这个电池的电压为0.6V
【答案】D
【解析】A．由图可知，铜片连接电压表的正接线柱，所以铜片是电池的正极，故A错误；
BCD．由图可知，电压表的量程为0~3V，分度值为0.1V，故电压表示数为0.6V，即这个电池的电压为0.6V，故BC错误，D正确。故选D。
4．如图所示各电路图中，电流表和电压表使用均正确的是图( )
A B C D
【答案】D
【解析】A.因为电流表的电阻很小，它必须与用电器串联，并联在电源两端，闭合开关后会形成电源短路，故A错误；
B.电压表的电阻很大，它必须与被测用电器或电路并联，串联的位置相当于断路，故B错误；
C.电流是从电流表的负接线柱流入，正接线柱流出的，这样连接电流表的指针会反偏，不能测量出电路中电流。故C错误；
D.电流表和一条支路的灯泡串联，电压表和灯泡并联，都符合接线原则，故D正确。
故选D。
5.（2022湖南怀化） 如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（ ）
A. 短路B. 断路 C. 短路 D. 断路
【答案】B
【解析】A．若L1短路，电路中有电流，电流表有示数，L2亮，电压表测导线两端的电压，而导线两端的电压为0，即电压表无示数，与题意不符，故A不符合题意；
B．若断路，电路中无电流，电流表无示数，电压表能接到电源两端测电源电压，故电压表有示数且接近电源电压，与题意相符，故B符合题意；
C．若短路，电路中有电流，电流表有示数，L1亮，电压表测电源电压，有示数，与题意不符，故C不符合题意；
D．若L2断路，电路中无电流，电流表无示数，电压表不能接到电源两端测电源电压，故电压表无示数，与题意相符，故D不符合题意。故选B
6.（2021哈尔滨）下列对生活中一些物理量的估计，最接近实际值的是（ ）
A. 人感觉舒适的环境温度约为50℃
B. 一本初中物理课本的质量为50kg
C. 一节干电池的电压为1.5V
D. 一名中学生的身高为16.5m
【答案】C
【解析】A．人感觉舒适的环境温度约为25℃，故A不符合题意；
B．一本初中物理课本的质量为200g，故B不符合题意；
C．一节新干电池的电压为1.5V，故C符合题意；
D．一名中学生的身高为1.65m，故D不符合题意。
7. （2022湖北荆州）在进行“探究串联电路电压特点”实验时，某同学设计电路如图所示。对于实验过程中出现的现象及分析正确的是（ ）
A. 如果只有灯泡L1断路，则开关闭合后电压表示数为零
B. 如果只有灯泡L2断路，则开关闭合后电压表示数为零
C. 开关闭合后，如果灯泡L2不亮、L1亮，一定是灯泡L2断路
D. 开关闭合后，如果电压表示数为电源电压，一定是灯泡L2短路
【答案】B
【解析】A．如果灯泡L1断路，则电压表将串联在电路中，电压表的示数接近于电源电压，故A错误；
B．如果只有灯泡L2断路，则电路中没有电流通过，所以开关闭合后电压表示数为零，故B正确；
C．开关闭合后，如果灯泡L2不亮、L1亮，一定是灯泡L2短路，如果灯泡L2断路，则灯泡L1、L2都不亮，故C错误；
D．开关闭合后，如果电压表示数为电源电压，可能是灯泡L2短路，也可能是灯泡L1断路，故D错误。故选B。
8. （2022广西百色）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（ ）
A. 灯L1与灯L2并联
B. 电压表测量灯L1两端的电压
C. 只断开开关S1，灯L2正常发光
D. 电流表测量电路总电流
【答案】D
【解析】A．由图可知，闭合开关S1、S2，灯L1与灯L2并联，故A正确，不符合题意；
B．由图可知，电压表并联在灯泡L1两端，所以电压表测量灯L1两端的电压，故B正确，不符合题意；
C．由图可知，闭合开关S1、S2，灯L1与灯L2并联，两灯独立工作互不干扰，所以若只断开开关S1，灯泡L2不受影响，将会正常发光，故C正确，不符合题意；
D．由图可知，电流表与灯泡L2串联，所以电流表测的是通过灯L2的电流，故D错误，符合题意。
9．在如图所示的电路中，开关闭合后，能用电压表测量出灯泡两端电压的是（ ）
A B C D
【答案】B
【解析】A．开关闭合后，两个灯泡串联，电压表测量灯泡两端电压，故A不符合题意；
B．开关闭合后，两个灯泡串联，电压表测量灯泡两端电压，故B符合题意；
C．开关闭合后，两个灯泡与电压表串联，电压表测量值接近电源电压，故C不符合题意；
D．开关闭合后，两个灯泡串联，电压表测量电源电压，故D不符合题意。
故选B。
10．（2021辽宁阜新）如图，交警手拿的是检查“酒驾”的测试仪。测试仪里面的酒精气体传感器，是一种气敏电阻，它的阻值随酒精气体浓度的增大而减小。酒精气体浓度越大，测试仪中电压表的示数也越大。下列四个电路图，符合其原理的是（ ）
A. B.
C. D.
【答案】B
【解析】A．酒精浓度越大，气敏电阻越小，电路的总电阻越小，此时电压表测电源电压，故电压表示数不变，故A不符合题意；
B．此电路中电压表测定值电阻两端电压，酒精浓度越大，气敏电阻越小，由串联电路电阻分压规律可知，此时定值电阻两端电压越大，故电压表示数越大，故B符合题意；
C．此电路中电压表测气敏电阻两端电压，酒精浓度越大，气敏电阻越小，由串联电路分压规律可知，此时气敏电阻两端电压越小，故电压表示数越小，故C不符合题意；
D．此电路中电压表直接串联进电路，相当于测量电源电压，故酒精浓度越大，电压表示数不变，故D不符合题意。
11．电压是形成 _________的原因，一节普通干电池的电压 ______ V，家庭照明电路的电压是_______ V，对人体来说安全电压 ________ V ，电源是提供_________ 的装置。
【答案】电流， 1.5， 220， 不高于36， 电压
【解析】电压是使电荷定向移动形成电流的原因，一节普通干电池的电压为1.5V，我国家庭照明电路的电压为220V，对人体安全的电压是不高于36V，电源是提供电压的装置。
12. （2022江苏泰州）如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是______片，用水果电池给电路供电时，将_______能转化为电能。
【答案】 铁 化学
【解析】由图可知，电压表3V的接线柱接在了铜片上，“－”接线柱接在了铁片上，由此可知，铁片为水果电池的负极；用水果电池给电路供电时，水果电池的化学能转化为电能。
13．如图所示的电路中，闭合开关S后，两灯均发光，则甲是______表，乙是______表（均选填“电流”或“电压”）
【答案】电流， 电压
【解析】闭合开关S后，两灯均发光，若有两条电流的路径，一条路径中电流从正极出发，经过L1，另一条经过L2和甲表，汇合后回到电源的负极，所以甲表是电流表，乙相当于断路，即是电压表。如果甲是电压表，乙是电流表，则L2被短路，不会发光。
14. 请将图中的器材连线完整．要求：两灯串联，电压表只测L1灯两端的电压．
L2
L1
S
【答案】如图所示。
L2
L1
S
【解析】为了连线清晰，首先把两灯串联，然后和开关、电源连接起来。再把电压表和灯泡并联，注意电源、电压表正负接线柱。
15. 在如图所示电路的“O”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
【答案】如图所示
【解析】电流从正极出发，经过开关后，分流，分别经过两电阻后，经过电阻R1直接回到负极，经过电阻R2经过下方圆圈后回到负极，故此圆圈是电流表，若上面的圆圈是电流表，则发生了电源短路，故上面的圆圈是电压表，两电阻并联，故如图所示。
16. （2022江苏南通）如图所示电路中有两个小灯，请在图中〇内，分别填入×及A或V的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
【答案】如图所示。
或 或
【解析】1、如果两灯串联，则电流从电源正极出发，分别经过开关、已有的灯泡以及另一个灯泡回到电源负极，因此最上面〇中为灯泡，另外两个〇内为电压表；
2、如果两灯并联，一种情况为电流表测电路中一个小灯的电流，电压表测电源并联电路两端电压；另一种情况为电流表测干路中的电流，电压表仍然测量并联电路两端电压。
如下图所示
或 或
17.根据电路实物图，画出对应的电路图（电流表位置可以变动，但要符合使用规则）。
【答案】如图所示。

【解析】从电源的正极开始，按照电流的方向，依次串联各元件符号，到电源的负极，最后把电压表并联在灯泡两端。
18.为使电路正常工作，请在图中恰当位置填入电流表或电压表。
【答案】如图所示。
【解析】
电流从正极出来。分支后向上的圈里面如果是电流表，因为电阻很小，就把滑动变阻器短路了，只能是电压表。最后回到负极时，低个圈里面，如果是电压表，电阻很大，相当于断路，所以只能是电流表。
19.请根据实物电路，在虚线框内画出对应的电路图。
R
S
V
－ 3 15
A
2
－ 0.6 3
－
+
【答案】如图所示。
V
R
A
【解析】首先要弄清电阻和滑动变阻器及与开关的关系，经过观察分析它们是和电流表是串联的。电压表与电阻并联，测其两端电压。这样从电源正极开始一次画出开关、电流表、电阻、滑动变阻器、回到电源负极，用笔画先连接。然后画电压表与电子并联。
20.（2021贵州安顺）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。
【答案】如图所示。
【解析】由题意知，灯L1、L2串联，所以将灯L1、L2首尾连接，电压表测灯L1两端电压,所以电压表与L1并联.
