    初中物理人教版九年级全册第十五章 电流和电路第3节 串联和并联优秀学案设计

    展开
    这是一份初中物理人教版九年级全册第十五章 电流和电路第3节 串联和并联优秀学案设计,共7页。

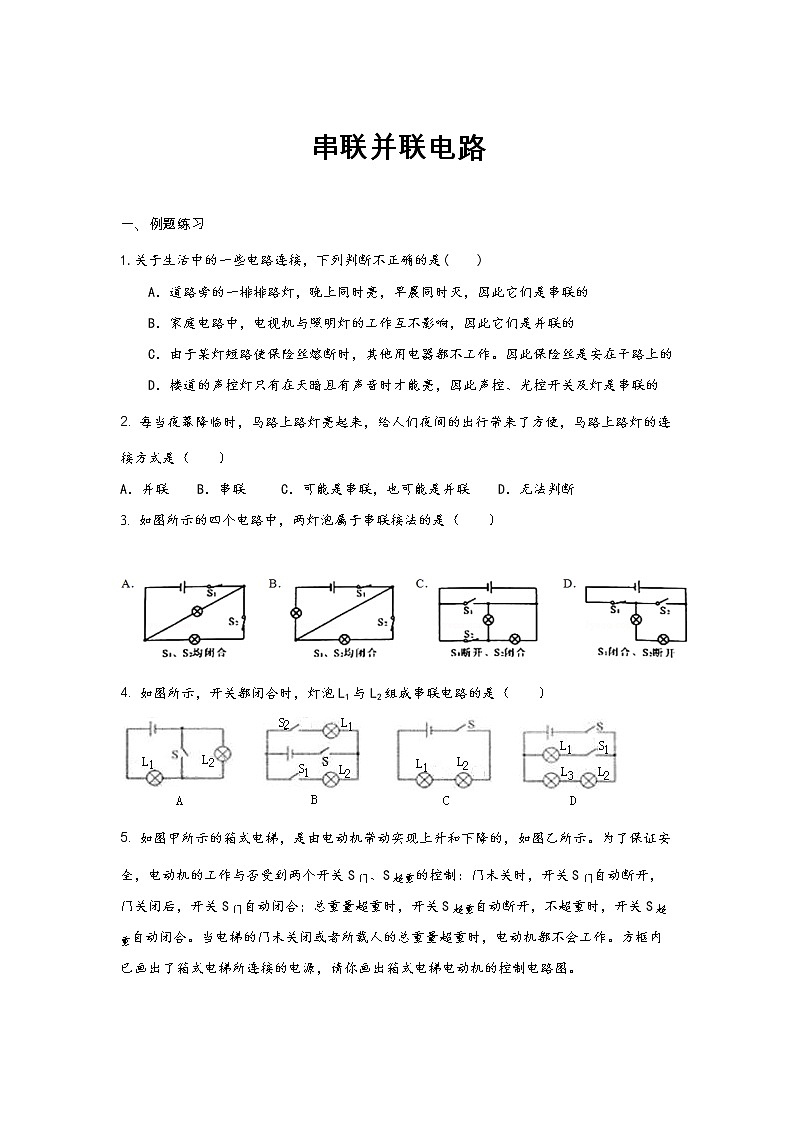

    1.关于生活中的一些电路连接,下列判断不正确的是( )
    A.道路旁的一排排路灯,晚上同时亮,早晨同时灭,因此它们是串联的
    B.家庭电路中,电视机与照明灯的工作互不影响,因此它们是并联的
    C.由于某灯短路使保险丝熔断时,其他用电器都不工作。因此保险丝是安在干路上的
    D.楼道的声控灯只有在天暗且有声音时才能亮,因此声控、光控开关及灯是串联的
    2. 每当夜幕降临时,马路上路灯亮起来,给人们夜间的出行带来了方便,马路上路灯的连接方式是( )
    A.并联 B.串联 C.可能是串联,也可能是并联 D.无法判断
    3. 如图所示的四个电路中,两灯泡属于串联接法的是( )

    4. 如图所示,开关都闭合时,灯泡L1与L2组成串联电路的是( )

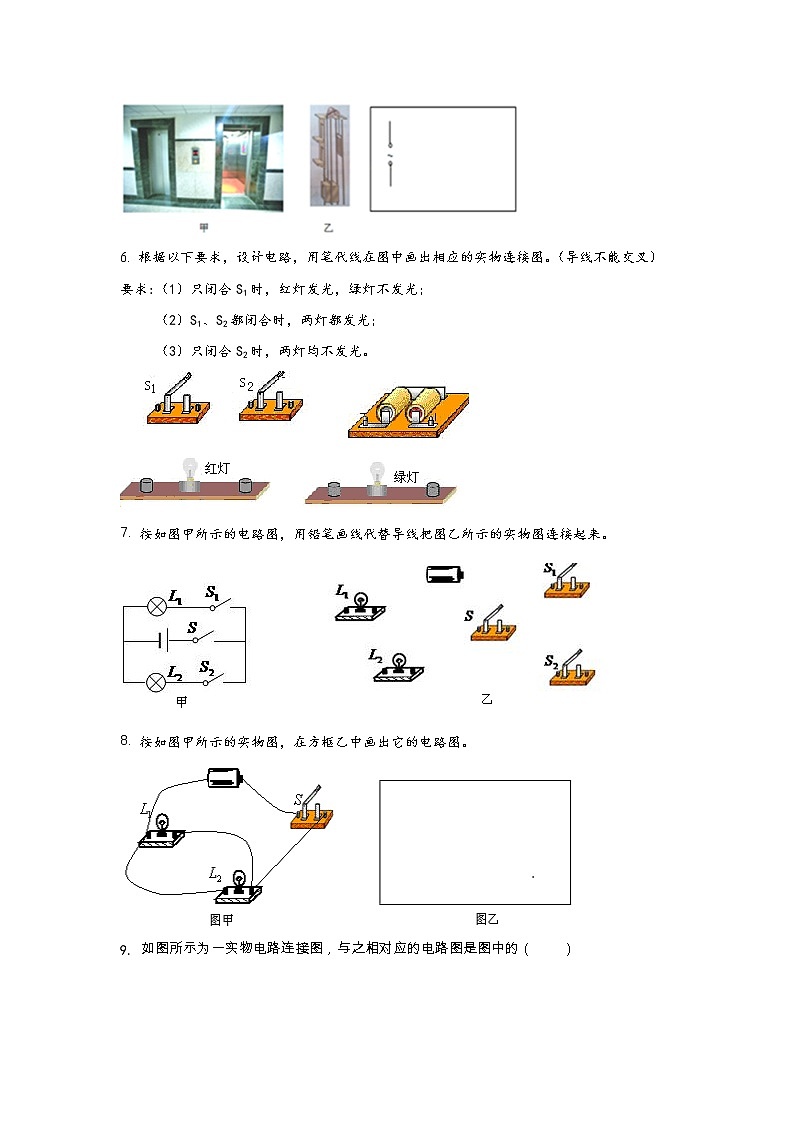

    5. 如图甲所示的箱式电梯,是由电动机带动实现上升和下降的,如图乙所示。为了保证安全,电动机的工作与否受到两个开关S门、S超重的控制:门未关时,开关S门自动断开,门关闭后,开关S门自动闭合;总重量超重时,开关S超重自动断开,不超重时,开关S超重自动闭合。当电梯的门未关闭或者所载人的总重量超重时,电动机都不会工作。方框内已画出了箱式电梯所连接的电源,请你画出箱式电梯电动机的控制电路图。
    6. 根据以下要求,设计电路,用笔代线在图中画出相应的实物连接图。(导线不能交叉)
    要求:(1)只闭合S1时,红灯发光,绿灯不发光;
    (2)S1、S2都闭合时,两灯都发光;
    (3)只闭合S2时,两灯均不发光。
    7. 按如图甲所示的电路图,用铅笔画线代替导线把图乙所示的实物图连接起来。
    8. 按如图甲所示的实物图,在方框乙中画出它的电路图。

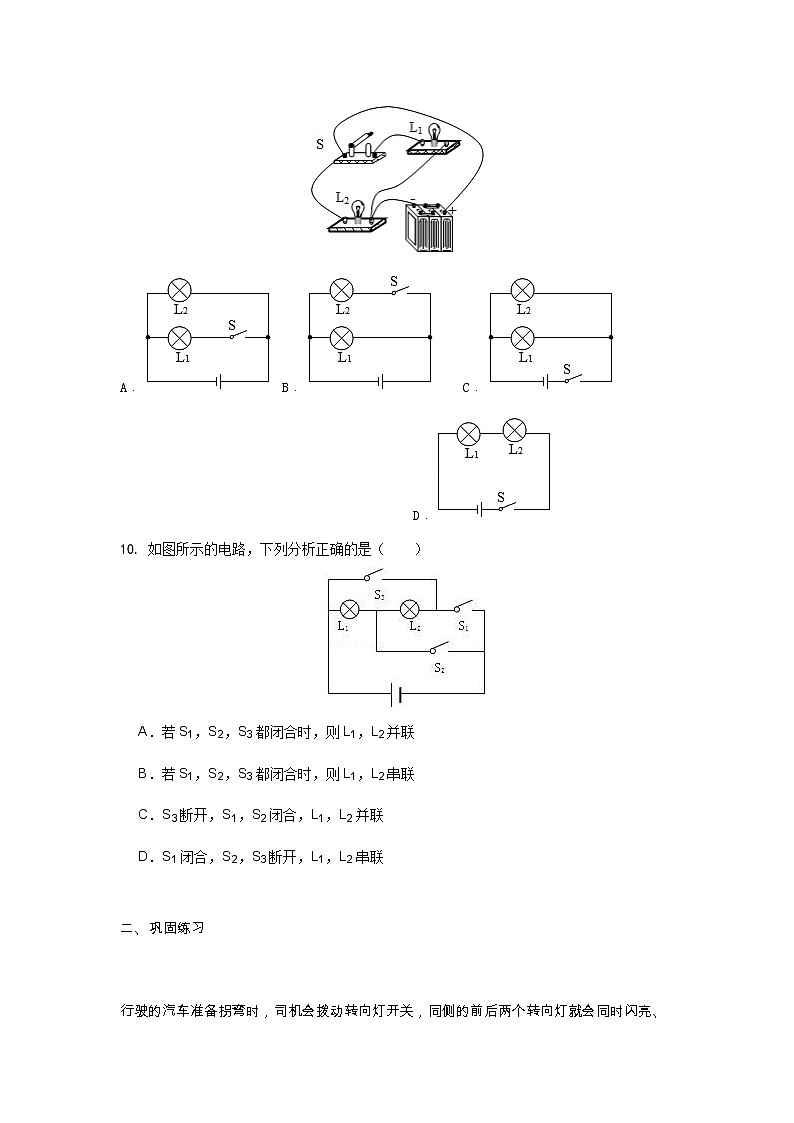

    9. 如图所示为一实物电路连接图,与之相对应的电路图是图中的( )
    A. B. C.D.
    10. 如图所示的电路,下列分析正确的是( )
    A.若S1,S2,S3都闭合时,则L1,L2并联
    B.若S1,S2,S3都闭合时,则L1,L2串联
    C.S3断开,S1,S2闭合,L1,L2并联
    D.S1闭合,S2,S3断开,L1,L2串联
    巩固练习
    行驶的汽车准备拐弯时,司机会拨动转向灯开关,同侧的前后两个转向灯就会同时闪亮、同时熄灭。如果这两个转向灯有一个损坏,另一个仍能正常闪亮工作。根据上述现象可判断,下列说法中正确的是( )
    A.两灯一定是并联 B.两灯一定是串联
    C.两灯的电阻一定相等 D.通过两灯的电流一定相等
    2. 在如图所示的四个电路图中,属于并联电路的是( )
    3. 下图所示的四个电路图中,各开关都闭合后,灯泡L1与L2串联的是( )
    A.B.
    C.D.
    4. 如图所示,为保证安全,轿车上设有安全带提示系统,当驾驶员坐在座椅上时,座椅下的开关S1闭合,开关S2断开,指示灯L亮起,当驾驶员系上安全带时,开关S2闭合,指示灯L熄灭,在选项图所示的电路中,符合上述要求的是( )
    A.B.
    C.D.
    5. 如图所示是一种声光报警器电路,各元件均能正常工作.下列现象描述正确的是( )
    A.只闭合S1时,灯亮铃不响
    B.同时闭合S1,S2,铃响灯不亮
    C.同时闭合S1,S2,灯亮铃不响
    D.只闭合S2时,铃响灯不亮
    6. 小聪家里有一台透明门的电冰箱,当他打开冰箱门时,冰箱内的灯就亮;当他关闭冰箱门时,冰箱内的灯就熄灭,但压缩机依然工作.小聪断定冰箱门上有一个开关S,下面小聪的判断中正确的是( )
    A.冰箱内的照明灯和压缩机串联
    B.冰箱内的照明灯和压缩机并联,开关S在干路上
    C.冰箱内的照明灯和压缩机并联,开关S和照明灯串联
    D.冰箱内的照明灯和压缩机并联,开关S和压缩机串联
    7. 如图所示,公交车后门左右扶杆上各装有一个相当于开关的按钮。当乘客按下任一按钮时,铃声响起,提醒司机有人要下车。图中符合要求的电路是( )
    A.B.
    C.D.
    8. 下列电路属于串联电路的是( )
    A.B.
    C.D.
    9. 如图所示的电路中,两个小灯泡并联使用的是( )
    A.B.
    C.D.
    10. 小刚用两只灯泡连接成电路并闭合开关后,发现两灯都亮;断开开关后两灯都不发光,由于连线较乱,一时无法确定电路是串联还是并联,以下是小刚设计的三种判断方法.
    方法一:把其中一只灯泡从灯座上取下,观察另一只灯泡是否工作进行判断;
    方法二:把任意一根导线断开,观察两只灯泡是否工作进行判断;
    方法三:把任意一只灯泡的两个接线柱用导线连接起来,观察另一只灯泡是否工作进行判断.
    (1)小明设计的第一种方法,在取下其中一只灯泡,闭合开关时,如果观察到 的现象,说明该电路是并联的,如果观察到 的现象,说明该电路是串联的;
    (2)在用方法二和方法三进行判断时,发现这两种方法都存在不足之处,方法二的不足是 ,方法三的不足是 .
