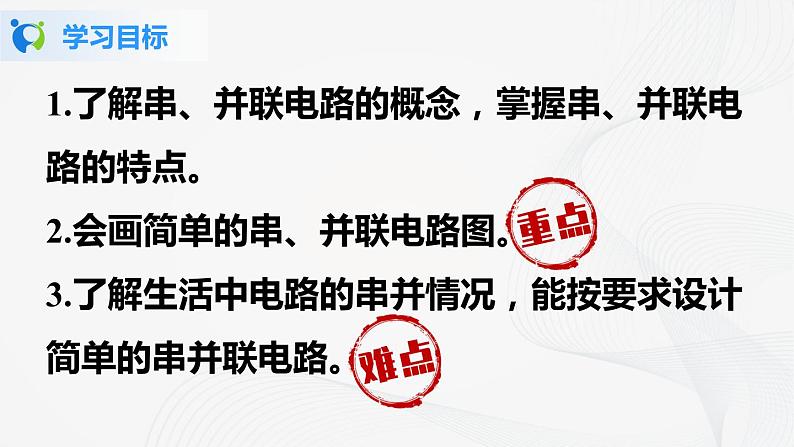

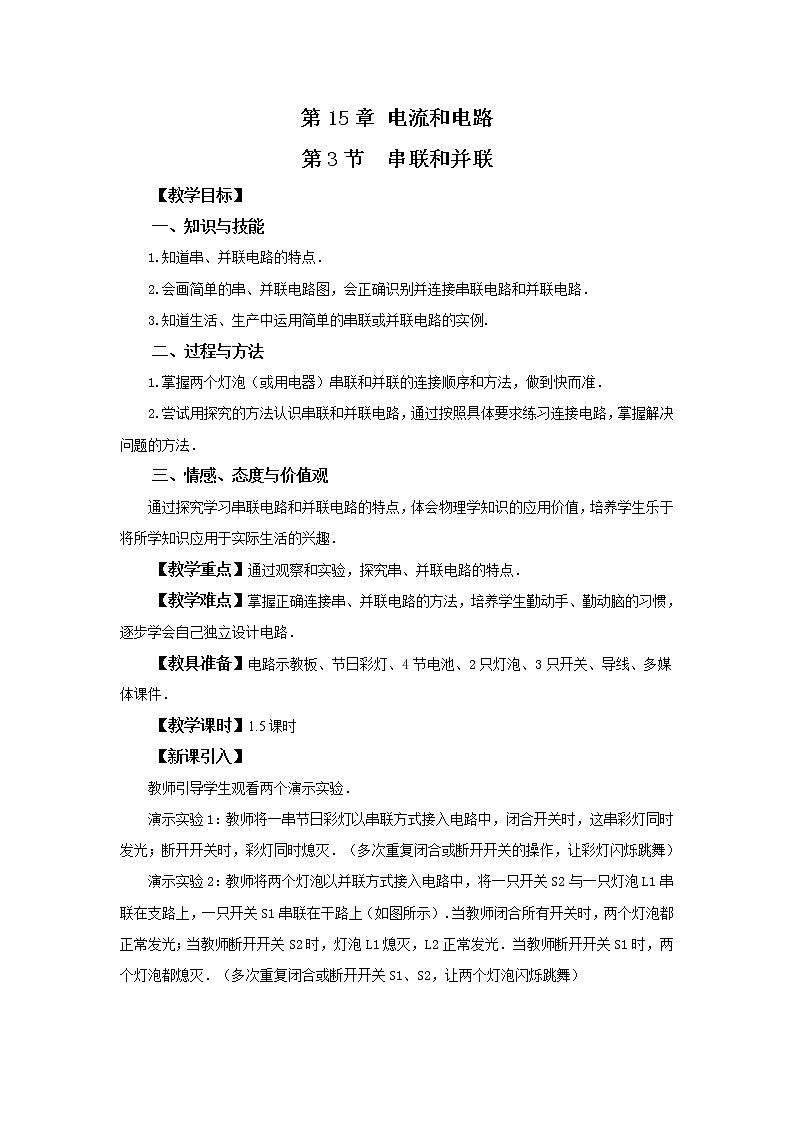

1.了解串、并联电路的概念，掌握串、并联电路的特点。2.会画简单的串、并联电路图。3.了解生活中电路的串并情况，能按要求设计简单的串并联电路。

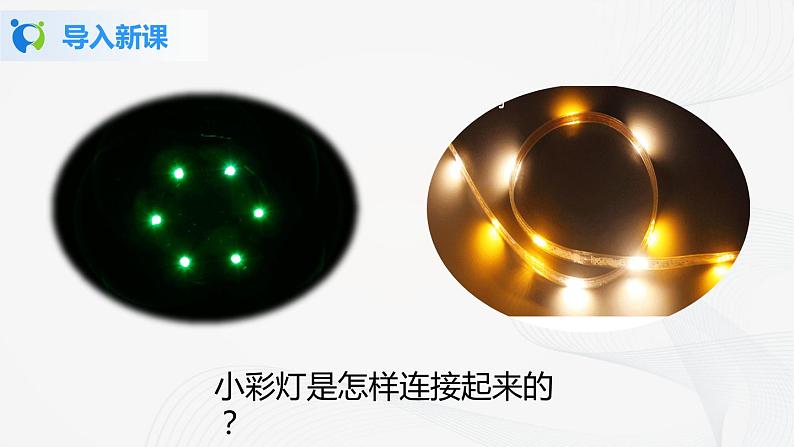

小彩灯是怎样连接起来的？

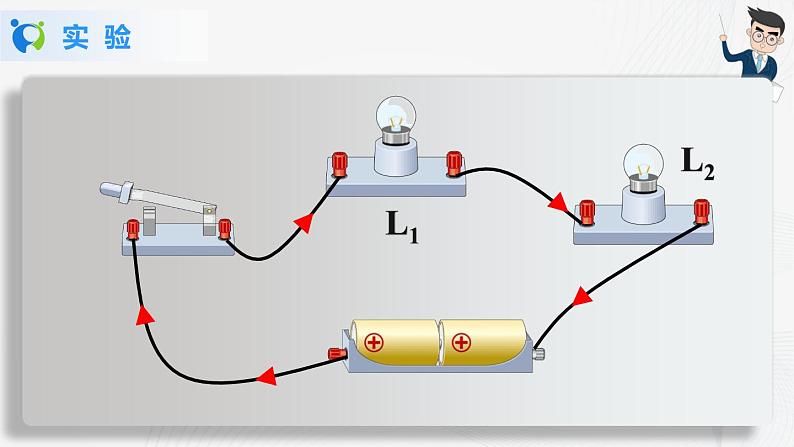

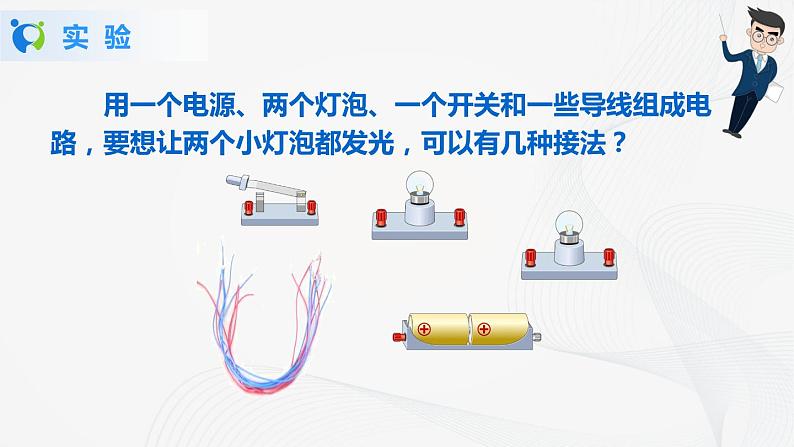

　　用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？

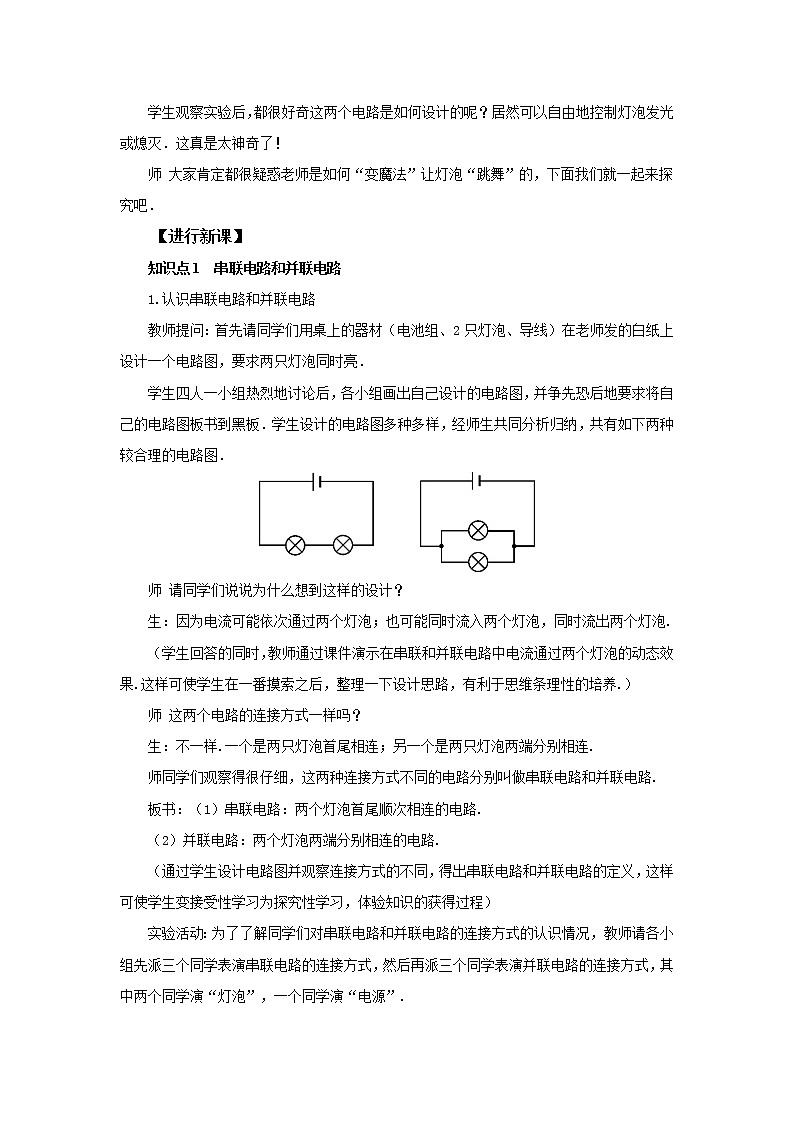

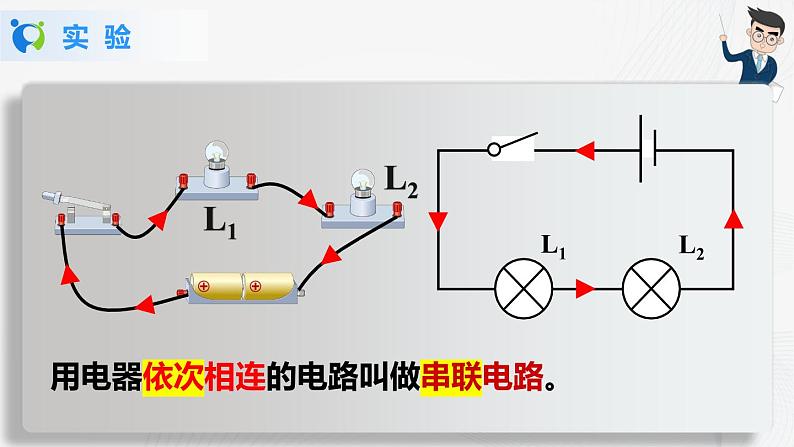

用电器依次相连的电路叫做串联电路。
用电器并列相连的电路叫做并联电路。
串联电路和并联电路的特点

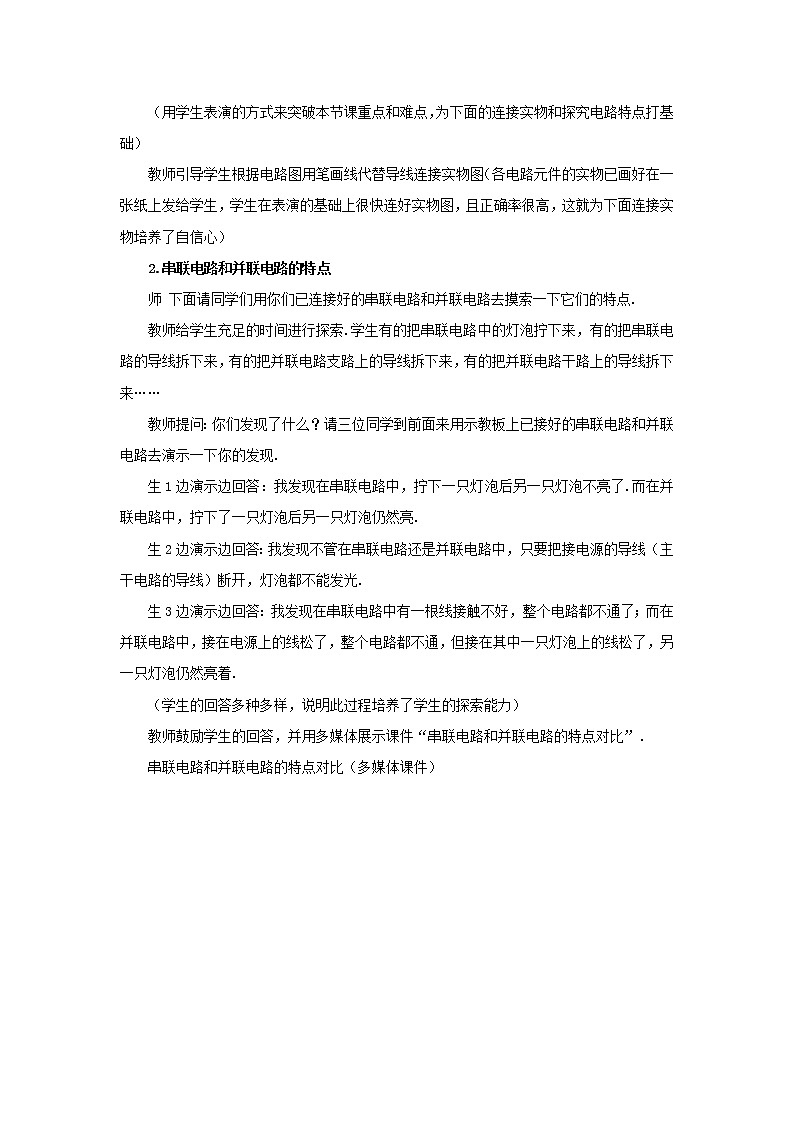

用已连接好的串联电路和并联电路摸索一下它们的特点.
拧下一只灯泡后另一只灯泡不亮了；
拧下了一只灯泡后另一只灯泡仍然亮.
不管在串联电路还是并联电路中，只要把接电源的导线（主干电路的导线）断开，灯泡都不能发光.
串联电路中有一根线接触不好，整个电路都不通了；
在并联电路中，接在其中一只灯泡上的线松了，另一只灯泡仍然亮着.
提示： 连接电路后，需检查电路连接无误，然后方可闭合开关。
　　在串联电路中，开关的位置改变了，它的控制作用是否改变呢？
　　在串联电路中，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。
　　在并联电路中，干路开关控制所有用电器。
　　在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？
干路开关控制整个电路支路开关控制所在支路
如图1 所示的电路中，闭合开关后，甲图中三个灯泡______联，乙图中三个灯泡______ 联，丙图中三个灯泡______ 联。（均填“串”或“并”）
如图所示的电路中，开关只控制灯L2的电路是（ ）
开关闭合后L1短路，而开关断开后L1、L2都亮
串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，节日的小彩灯是______联的，安装在教室里的几盏日光灯是______联的.
解析：节日小彩灯如果有一个熄灭，这一组的灯都会熄灭，因此是串联的；
教室里的灯如果有一盏熄灭，其他的灯不会受到影响，照常工作，因此是并联的.
节假日挂在树上或用来装饰居室的小彩灯之间多是串联的
家庭电路中的电灯、电冰箱、电视剧、电脑等都是以并联方式连接在电路中；还有街道两旁用于照明的路灯等。
串、并联电路的识别与作图
按照电路图用笔画线表示导线，把图乙中所示的实物连接起来，并用箭头在电路图中标出干路和两个支路在开关闭合时的电流方向.

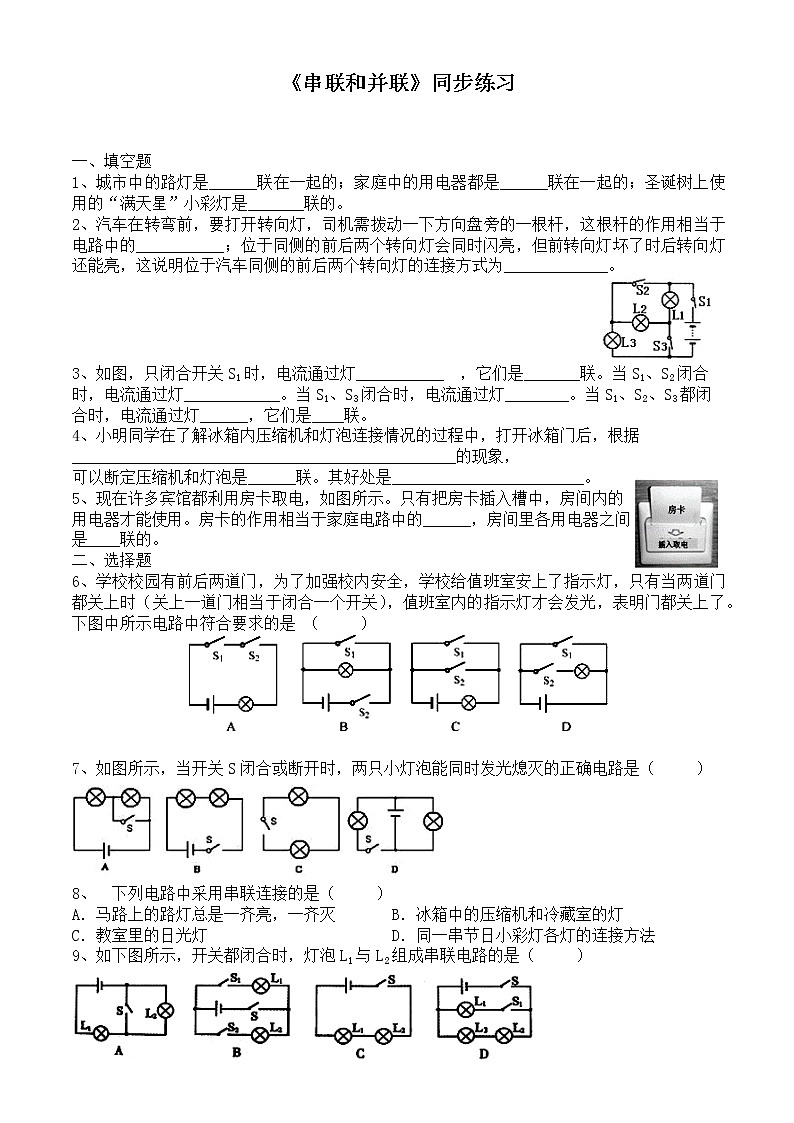

1. (如皋期中）在下列实际电路中，各元件之间属于并联的是（ ） A. 马路边的路灯 B. 手电筒中的各节干电池 C. 学校的电铃和开关 D. 圣诞树上一串同亮同灭的小彩灯
如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是（ ）
　 如图所示的电路，若使灯L1与L2串联，则应闭合开关______，断开开关___________，若使L1与L2并联，应闭合开关___________，断开开关______.
