八年级上册第4章 电路探秘第6节 电流与电压、电阻的关系优质课件ppt
展开
这是一份八年级上册第4章 电路探秘第6节 电流与电压、电阻的关系优质课件ppt，共27页。PPT课件主要包含了自由电荷定向移动，电流表，电压表，导体对电流阻碍作用，比较图一和图二，灯的电阻，比较图二和图三，由此推理，控制变量法，R不变时等内容，欢迎下载使用。

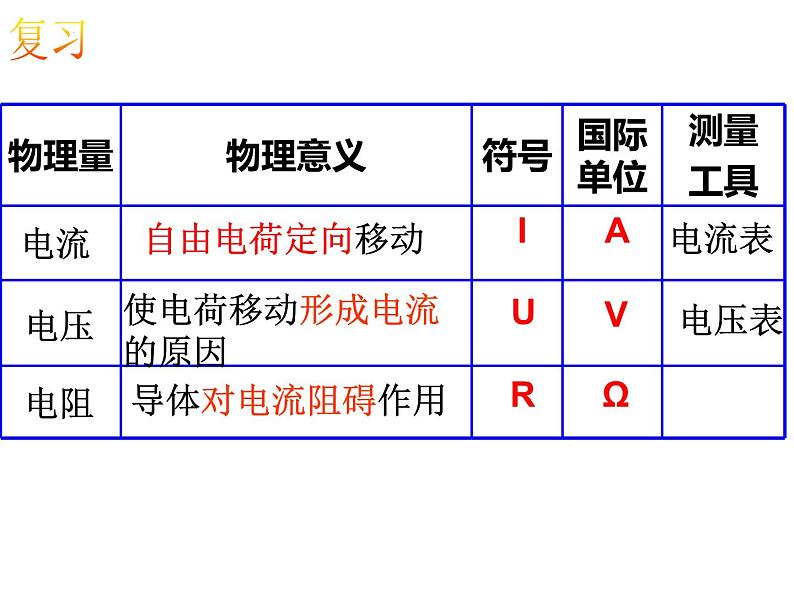

使电荷移动形成电流的原因

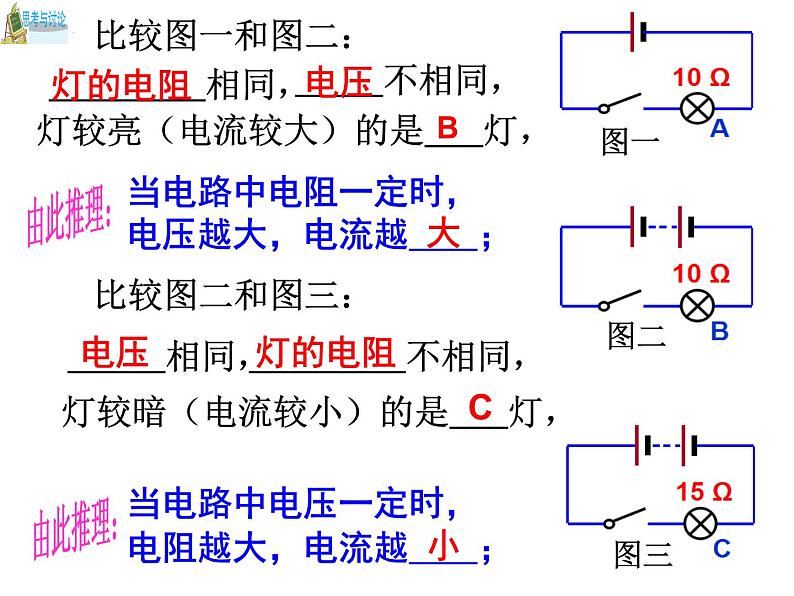

当电路中电阻一定时，电压越大，电流越 ；
当电路中电压一定时，电阻越大，电流越 ；
相同，
灯较亮（电流较大）的是 灯，
不相同，
不相同，
相同，
灯较暗（电流较小）的是 灯，

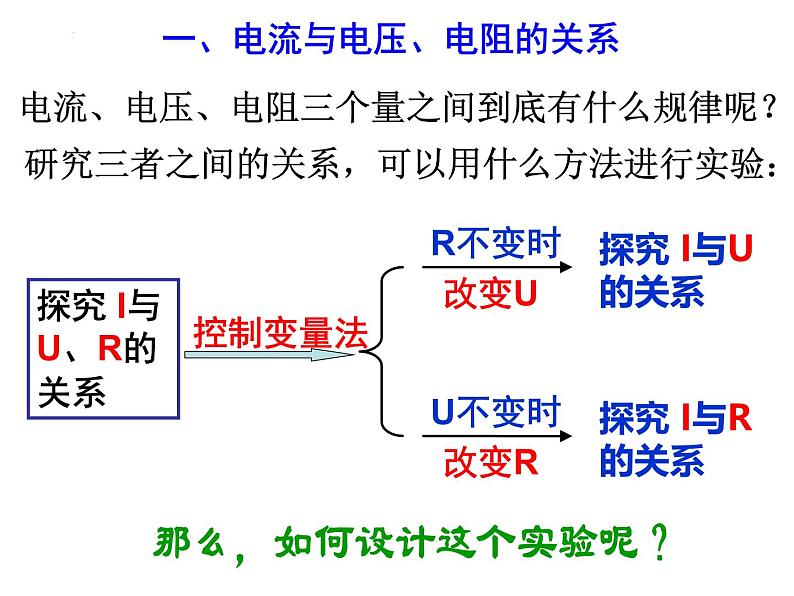

一、电流与电压、电阻的关系
电流、电压、电阻三个量之间到底有什么规律呢？
研究三者之间的关系，可以用什么方法进行实验：
探究 I与U、R的关系
那么，如何设计这个实验呢？

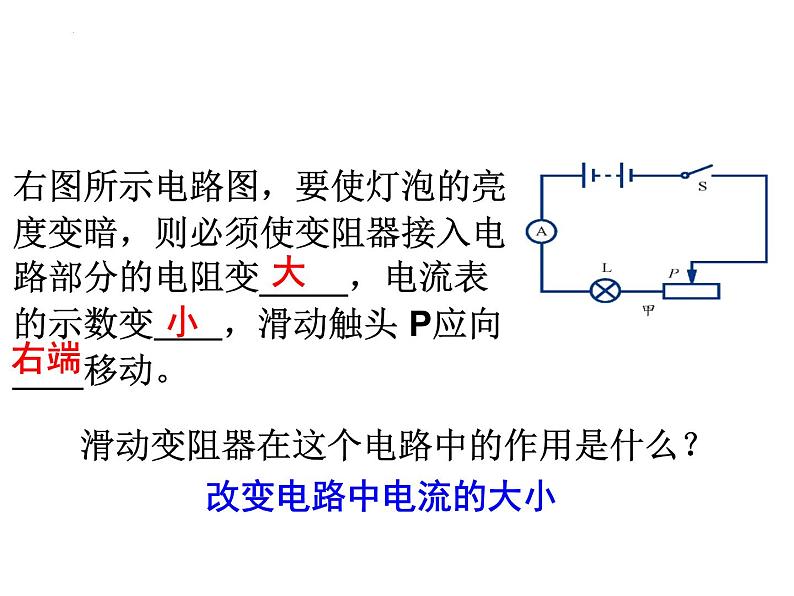

右图所示电路图，要使灯泡的亮度变暗，则必须使变阻器接入电路部分的电阻变_____，电流表的示数变 ，滑动触头 P应向____移动。
滑动变阻器在这个电路中的作用是什么？

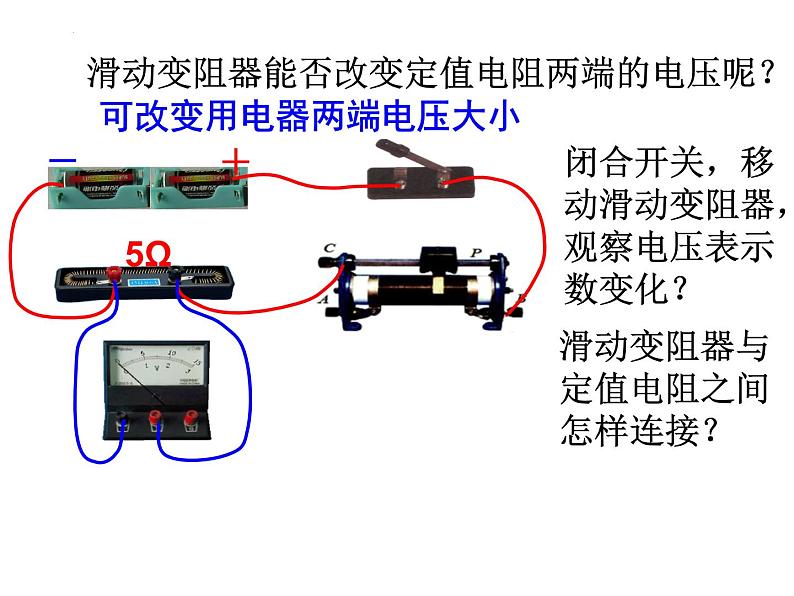

滑动变阻器能否改变定值电阻两端的电压呢？
可改变用电器两端电压大小
滑动变阻器与定值电阻之间怎样连接？
闭合开关，移动滑动变阻器，观察电压表示数变化？

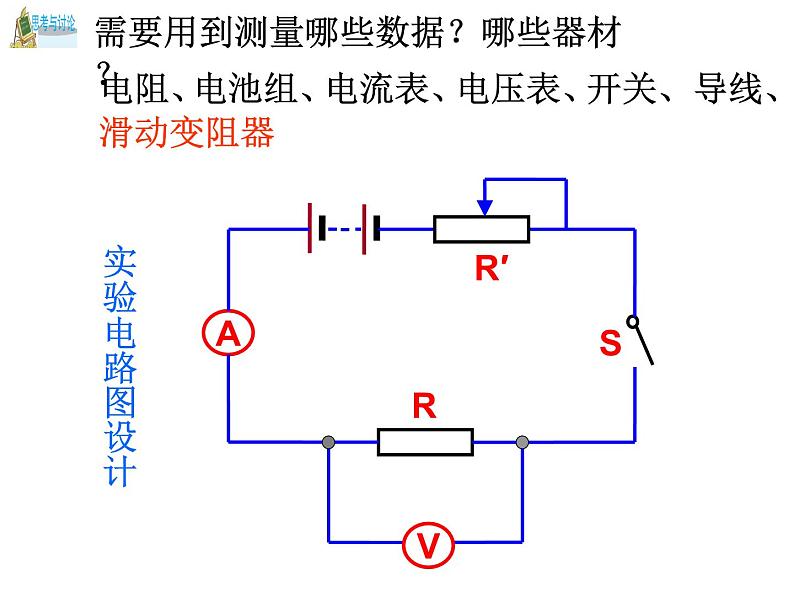

需要用到测量哪些数据？哪些器材？

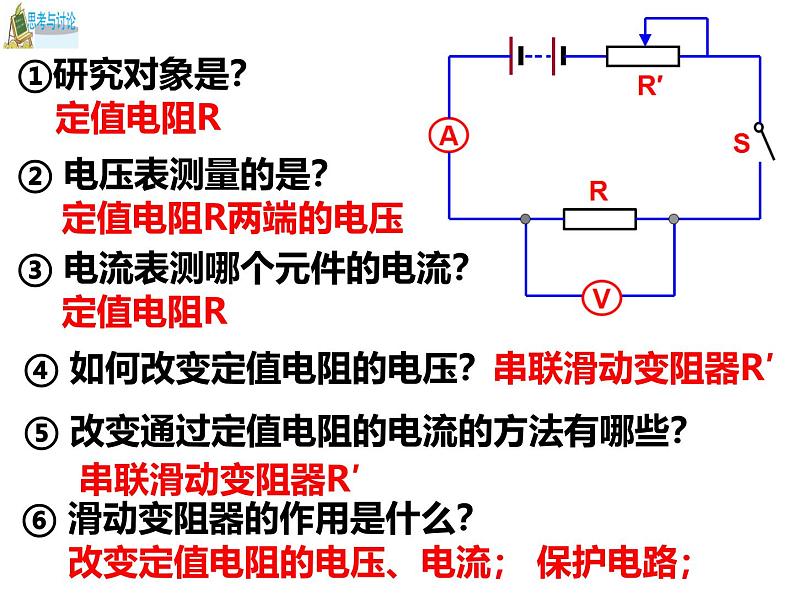

⑥ 滑动变阻器的作用是什么？
③ 电流表测哪个元件的电流？
④ 如何改变定值电阻的电压？
⑤ 改变通过定值电阻的电流的方法有哪些？
改变定值电阻的电压、电流；
1.按图4-59所示连接电路。
改变电压，研究电流和电压的关系
2.实验中定值电阻 R=5欧。
3.改变电阻 R 上的电压。
4.计算电压与电流的比值，并比较其结果可以发现 ：
电压与电流的比值基本相等。
电阻不变时，通过电阻的电流与加在电阻两端的电压成正比。
改变电阻，研究电流和电阻的关系
1．图4-59中，更换定值电阻 R，调节滑动变阻器R'，使R两端的电压始终保持不变，可读出并记录每次的电阻值与电流值。
2．测量电压为3伏时不同电阻的电流值，并记录在下表中。
恒定电压（U=3伏）时通过不同电阻的电流
3．计算电流与电阻的乘积，并比较其结果可以发现：
电流×电阻的乘积基本相同。
电压不变时，通过电阻的电流与电阻的阻值成反比。

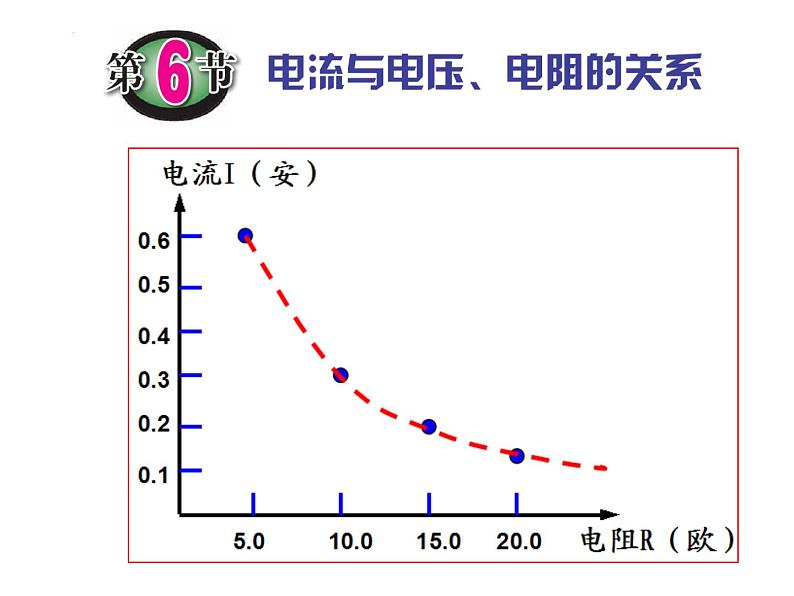

4．以电阻为横坐标，电流为纵坐标，作出上述实验 数值的曲线
1.德国物理学家欧姆研究了电流与电压、电阻的关系，在 1827年就得出了这样的结论 ：
跟这段导体两端的电压成正比，
跟这段导体的电阻成反比。
有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？
答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关。跟电流、电压无关。
公式中I、U、R针对的是同一导体的电流、电压、电阻，它们要对应。不能张冠李戴。
I、U、R应注意同一性与同时性。即，同一导体、同一时刻所对应的数值。
I、U、R为安培、伏特、欧姆。
1.已知电阻和电压，求电流？
2.已知电阻和电流，求电压？
3.已知电压和电流，求电阻？
（二）用电压表和电流表测导体的电阻
1、已知电阻和电压，求电流？
【例题1】一只电灯泡正常工作时的灯丝电阻是 484欧，如果电灯线路的电压是220伏，求灯丝 中通过的电流。
答：灯丝中通过的电流是0.45安。
已知 R＝484欧，U＝220伏，
I＝U/R＝220伏/484欧＝0.45安
2、已知电阻和电流，求电压？
【例题2】一个电热水器工作时电热丝的电阻是 44欧，通过的电流是5安，求电热水器工作时 两端的电压。
答：电热水器工作时两端的电压是220伏。
已知 R＝44欧，I＝5安
因为I＝U/R，所以U＝IR
＝5安×44欧＝220伏
3、已知电压和电流，求电阻？
【例题3】一个定值电阻与一个滑动变阻器串联 后接在电源上，用电压表测得定值电阻两端的 电压是6伏，又用电流表测得通过定值电阻的 电流是0.3安，求这个定值电阻的阻值。
答：这个定值电阻阻值是20欧。
已知 U＝6伏，I＝0.3安
因为I＝U/R，所以R＝U/I
＝6伏/0.3安＝20欧
请你用学过的知识和仪器，画出测量的电路图，列出所需器材，写出测量步骤。
如何测量一个定值电阻的阻值？
（二）、用电压表和电流表测导体的电阻
①、保持电阻不变；改变电压，
研究电流和电压的关系。
②、保持电压不变；改变电阻，
研究电流和电阻的关系。
导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
1．某小灯泡上标有“2.4V 0.7A”字样，表示该灯泡正常工作时电压是2.4伏，电流是 0.7安。求该小灯泡正常工作时灯丝的电阻。
2、一段导体两端的电压是4V时，通过它的电流是0.2A，导体的电阻是 。如果导体两端的电压减小到3V，导体中的电流是 ；当两端的电压为0时，通过它的电流为 ，导体的电阻为 。
3、当某一定值电阻两端的电压是6伏时，通过它的电流为0.6安，此时电阻的阻值是多少欧？要使通过它的电流为1安，加在它两端的电压应是多少伏？如果电压增加到 12伏，通过电阻的电流是多少安？
4、 在一次电学测量中，给某个由电阻组成的电路的两端加上不同的电压，分别测出通过该段电路的电流，测得的数据如下表。
（1） 从表中数据你能发现 什么规律？
（2） 根据数据提出几个问题，然后求解。 问题数量不限，提的问题越多越好。
电压与电流的比值是一个常量。
使电荷移动形成电流的原因
当电路中电阻一定时，电压越大，电流越 ；
当电路中电压一定时，电阻越大，电流越 ；
相同，
灯较亮（电流较大）的是 灯，
不相同，
不相同，
相同，
灯较暗（电流较小）的是 灯，
一、电流与电压、电阻的关系
电流、电压、电阻三个量之间到底有什么规律呢？
研究三者之间的关系，可以用什么方法进行实验：
探究 I与U、R的关系
那么，如何设计这个实验呢？
右图所示电路图，要使灯泡的亮度变暗，则必须使变阻器接入电路部分的电阻变_____，电流表的示数变 ，滑动触头 P应向____移动。
滑动变阻器在这个电路中的作用是什么？
滑动变阻器能否改变定值电阻两端的电压呢？
可改变用电器两端电压大小
滑动变阻器与定值电阻之间怎样连接？
闭合开关，移动滑动变阻器，观察电压表示数变化？
需要用到测量哪些数据？哪些器材？
⑥ 滑动变阻器的作用是什么？
③ 电流表测哪个元件的电流？
④ 如何改变定值电阻的电压？
⑤ 改变通过定值电阻的电流的方法有哪些？
改变定值电阻的电压、电流；
1.按图4-59所示连接电路。
改变电压，研究电流和电压的关系
2.实验中定值电阻 R=5欧。
3.改变电阻 R 上的电压。
4.计算电压与电流的比值，并比较其结果可以发现 ：
电压与电流的比值基本相等。
电阻不变时，通过电阻的电流与加在电阻两端的电压成正比。
改变电阻，研究电流和电阻的关系
1．图4-59中，更换定值电阻 R，调节滑动变阻器R'，使R两端的电压始终保持不变，可读出并记录每次的电阻值与电流值。
2．测量电压为3伏时不同电阻的电流值，并记录在下表中。
恒定电压（U=3伏）时通过不同电阻的电流
3．计算电流与电阻的乘积，并比较其结果可以发现：
电流×电阻的乘积基本相同。
电压不变时，通过电阻的电流与电阻的阻值成反比。
4．以电阻为横坐标，电流为纵坐标，作出上述实验 数值的曲线
1.德国物理学家欧姆研究了电流与电压、电阻的关系，在 1827年就得出了这样的结论 ：
跟这段导体两端的电压成正比，
跟这段导体的电阻成反比。
有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？
答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关。跟电流、电压无关。
公式中I、U、R针对的是同一导体的电流、电压、电阻，它们要对应。不能张冠李戴。
I、U、R应注意同一性与同时性。即，同一导体、同一时刻所对应的数值。
I、U、R为安培、伏特、欧姆。
1.已知电阻和电压，求电流？
2.已知电阻和电流，求电压？
3.已知电压和电流，求电阻？
（二）用电压表和电流表测导体的电阻
1、已知电阻和电压，求电流？
【例题1】一只电灯泡正常工作时的灯丝电阻是 484欧，如果电灯线路的电压是220伏，求灯丝 中通过的电流。
答：灯丝中通过的电流是0.45安。
已知 R＝484欧，U＝220伏，
I＝U/R＝220伏/484欧＝0.45安
2、已知电阻和电流，求电压？
【例题2】一个电热水器工作时电热丝的电阻是 44欧，通过的电流是5安，求电热水器工作时 两端的电压。
答：电热水器工作时两端的电压是220伏。
已知 R＝44欧，I＝5安
因为I＝U/R，所以U＝IR
＝5安×44欧＝220伏
3、已知电压和电流，求电阻？
【例题3】一个定值电阻与一个滑动变阻器串联 后接在电源上，用电压表测得定值电阻两端的 电压是6伏，又用电流表测得通过定值电阻的 电流是0.3安，求这个定值电阻的阻值。
答：这个定值电阻阻值是20欧。
已知 U＝6伏，I＝0.3安
因为I＝U/R，所以R＝U/I
＝6伏/0.3安＝20欧
请你用学过的知识和仪器，画出测量的电路图，列出所需器材，写出测量步骤。
如何测量一个定值电阻的阻值？
（二）、用电压表和电流表测导体的电阻
①、保持电阻不变；改变电压，
研究电流和电压的关系。
②、保持电压不变；改变电阻，
研究电流和电阻的关系。
导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
1．某小灯泡上标有“2.4V 0.7A”字样，表示该灯泡正常工作时电压是2.4伏，电流是 0.7安。求该小灯泡正常工作时灯丝的电阻。
2、一段导体两端的电压是4V时，通过它的电流是0.2A，导体的电阻是 。如果导体两端的电压减小到3V，导体中的电流是 ；当两端的电压为0时，通过它的电流为 ，导体的电阻为 。
3、当某一定值电阻两端的电压是6伏时，通过它的电流为0.6安，此时电阻的阻值是多少欧？要使通过它的电流为1安，加在它两端的电压应是多少伏？如果电压增加到 12伏，通过电阻的电流是多少安？
4、 在一次电学测量中，给某个由电阻组成的电路的两端加上不同的电压，分别测出通过该段电路的电流，测得的数据如下表。
（1） 从表中数据你能发现 什么规律？
（2） 根据数据提出几个问题，然后求解。 问题数量不限，提的问题越多越好。
电压与电流的比值是一个常量。
