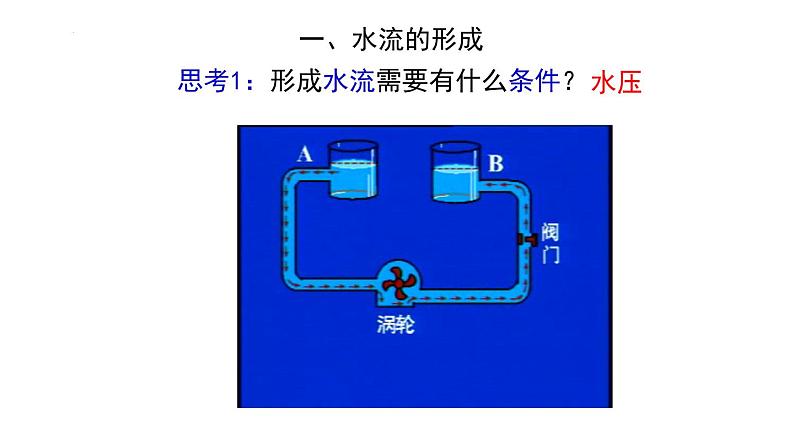

思考1：形成水流需要有什么条件？

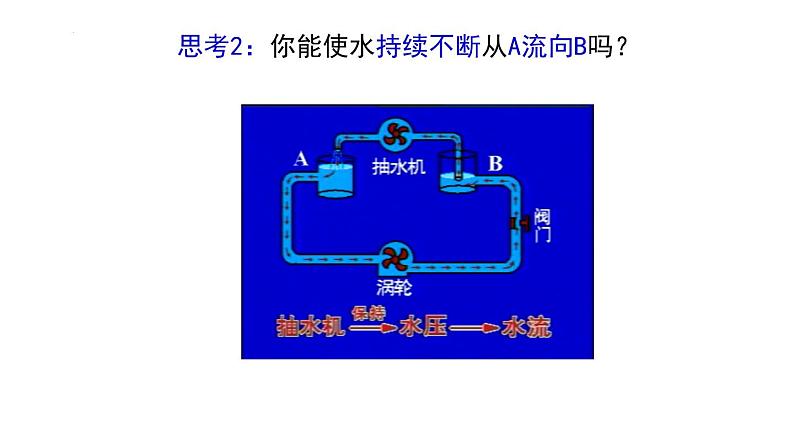

思考2：你能使水持续不断从A流向B吗？

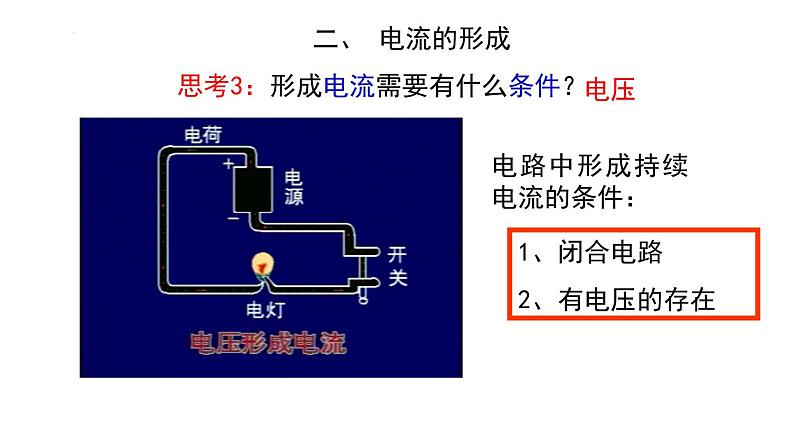

思考3：形成电流需要有什么条件？
1、闭合电路2、有电压的存在
电路中形成持续电流的条件：

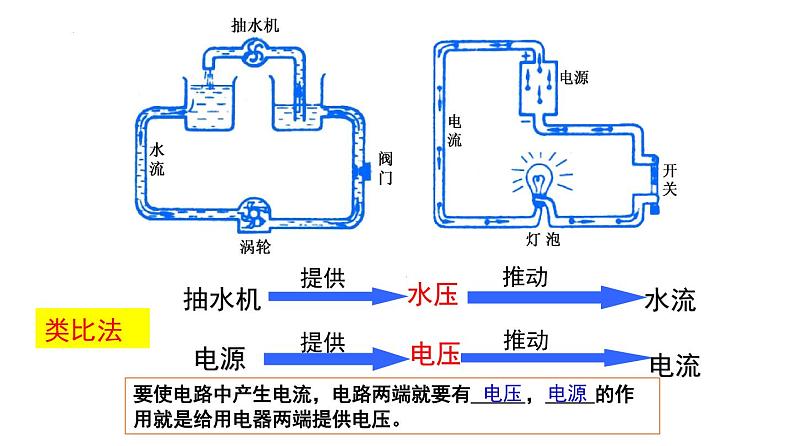

要使电路中产生电流，电路两端就要有 ， 的作用就是给用电器两端提供电压。

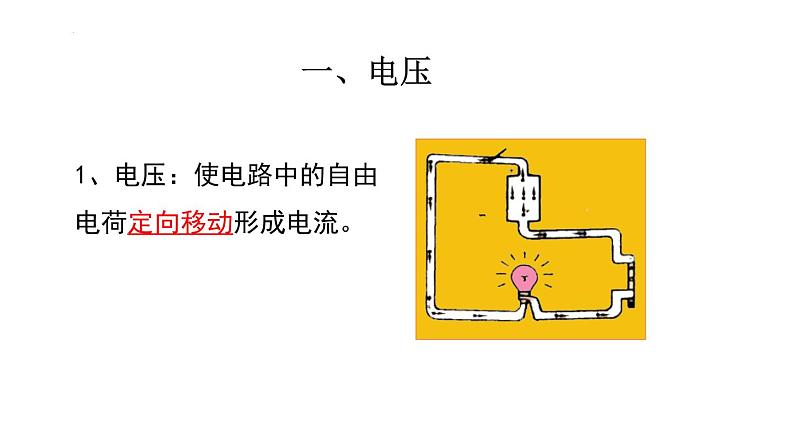

1、电压：使电路中的自由电荷定向移动形成电流。

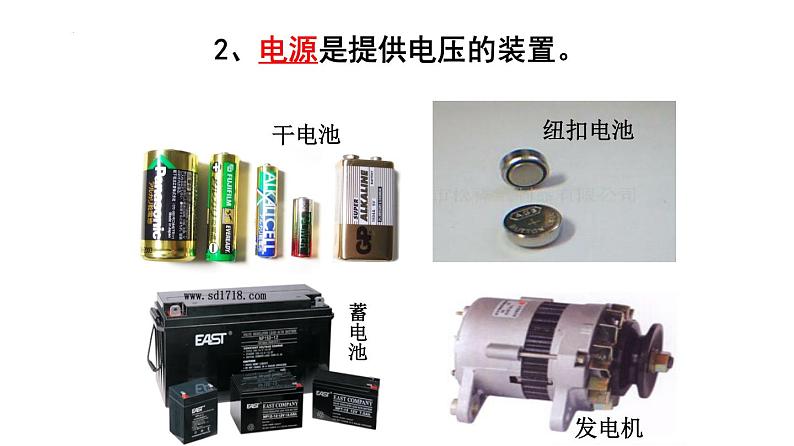

2、电源是提供电压的装置。
2.电压用字母 表示。
3.单位是 ，简称 ，用符号 表示。
千伏(kV)、毫伏(mV)、微伏(µV) 。
l千伏= 伏
l伏 = 毫伏
l毫伏= 微伏

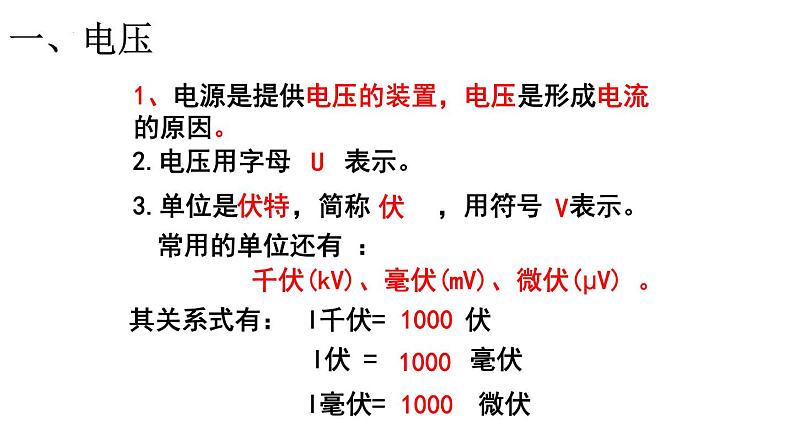

1、电源是提供电压的装置，电压是形成电流的原因。
闪电时云层间的电压 109伏
家庭照明电路电压 220伏
人体安全电压 不高于36伏
一只蓄电池 2伏
一节普通干电池 1.5伏
大型发电机 （0.63-1.8）x 104伏
观察电压表的结构： 1、 电压表中间有一个 螺母 有 个接线柱， 个量程
大小量程相差 倍
思考：下列电压表的连接方式对吗？
电压表的电阻非常大，不能让电流通过，相当于出现断路现象，因此灯泡不能发光，所以电压表不能 在 电路中，电压表应该 在被测用电器的两端。
电压表接近导体还是绝缘体？
电压表电阻很大，几十万欧，接近绝缘体，所以电压表可以直接接在电源的两极。有电压表存在的某段电路，一般被认为是断路的。
⑴检查指针是否对准零刻度线。
⑷可以将电压表直接连电源两极上测电源电压。
⑵正确选择量程：估计、试触法选量程。
2、电压表的使用规则（与电流表作比较）
探究串联电池组的电压规律
串联电池组的电压等于各节电池的电压之和。U总=U1 +U2+U3
探究并联电池组的电压规律
并联电池组的电压等于每节电池的电压。U=U1=U2=U3
探究串联电路的电压规律
串联电路中各部分两端的电压之间有什么关系？
即：AB两端电压， BC两端电压， AC两端电压，有什么关系？
探究并联电路的电压规律
并联电路两端的总电压与各支路两端的电压的关系?
测第一条支路两端的电压
测第二条支路两端的电压
并联电路中，各支路两端电压 。
即U = U1 = U2
