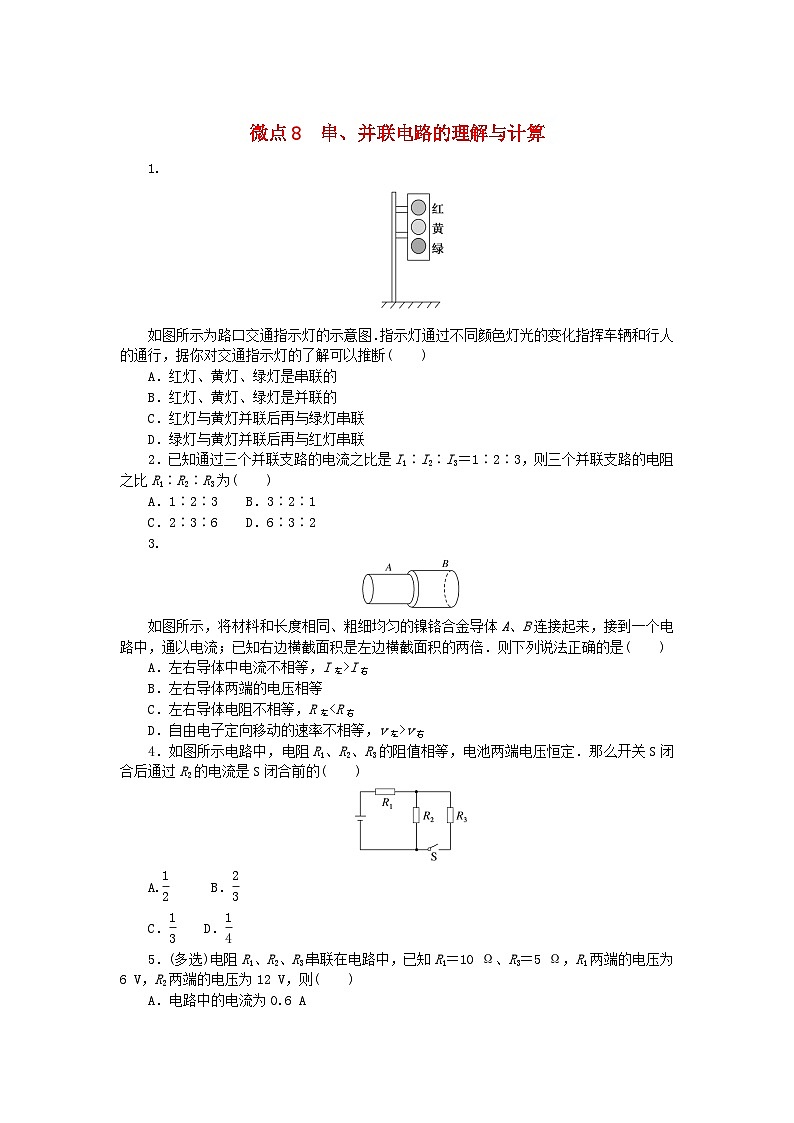

微点8　串、并联电路的理解与计算

1.

如图所示为路口交通指示灯的示意图．指示灯通过不同颜色灯光的变化指挥车辆和行人的通行，据你对交通指示灯的了解可以推断(　　)

A．红灯、黄灯、绿灯是串联的

B．红灯、黄灯、绿灯是并联的

C．红灯与黄灯并联后再与绿灯串联

D．绿灯与黄灯并联后再与红灯串联

2．已知通过三个并联支路的电流之比是I1∶I2∶I3＝1∶2∶3，则三个并联支路的电阻之比R1∶R2∶R3为(　　)

A．1∶2∶3    B．3∶2∶1

C．2∶3∶6    D．6∶3∶2

3.

如图所示，将材料和长度相同、粗细均匀的镍铬合金导体A、B连接起来，接到一个电路中，通以电流；已知右边横截面积是左边横截面积的两倍．则下列说法正确的是(　　)

A．左右导体中电流不相等，I左>I右

B．左右导体两端的电压相等

C．左右导体电阻不相等，R左<R右

D．自由电子定向移动的速率不相等，v左>v右

4．如图所示电路中，电阻R1、R2、R3的阻值相等，电池两端电压恒定．那么开关S闭合后通过R2的电流是S闭合前的(　　)

A.　    B．

C．    D．

5．(多选)电阻R1、R2、R3串联在电路中，已知R1＝10 Ω、R3＝5 Ω，R1两端的电压为6 V，R2两端的电压为12 V，则(　　)

A．电路中的电流为0.6 A

B．电阻R2的阻值为20 Ω

C．三只电阻两端的总电压为21 V

D．电阻R3两端的电压为4 V

6．如图所示电路，电压保持不变，当开关S断开时，电流表A的示数为0.6 A，当S闭合时，电流表的示数为0.9 A，则两电阻阻值之比R1∶R2为(　　)

A．1∶2    B．2∶1

C．2∶3    D．3∶2

7.

如图所示，两个小灯泡L1和L2串联接在P、Q两点间，L1和L2的铭牌上分别标有“3 V，1.5Ω”“6 V，12 Ω”，则P、Q间允许加的最大电压为(　　)

A．9 V    B．6.75 V

C．5.25 V    D．4.5 V

8．[2023·湖北孝感普通高中高一期末]如图所示的部分电路中，R1＝2 Ω，R2＝3 Ω，R3∶R4＝2∶3，当电路中流过一定大小的电流时，测得a、c间电压为10 V，则(　　)

A．R1和R2两端的电压分别为6 V和4 V

B．R1和R2两端的电压分别为2 V和3 V

C．流过R3和R4的电流分别为1.2 A和0.8 A

D．流过R3和R4的电流分别为0.8 A和1.2 A

9．(多选)一个T形电路如图所示，电路中的电阻R1＝10 Ω，R2＝120 Ω，R3＝40 Ω.另有一电压为100 V的测试电源，则(　　)

A．当c、d端短路时，a、b之间的等效电阻是40 Ω

B．当a、b端短路时，c、d之间的等效电阻是40 Ω

C．当a、b两端接通测试电源时，c、d两端的电压为80 V

D．当c、d两端接通测试电源时，a、b两端的电压为80 V

[答题区]

10.[2023·安徽宿州十三所重点中学联考]如图所示电路中，电阻R1＝10 Ω、R2＝30 Ω、R3＝10 Ω，A、B两端的电压U保持140 V不变．求：

(1)当开关S与D相连，通过R3的电流；

(2)当开关S与C相连，通过R3的电流．

微点8　串、并联电路的理解与计算

1．答案：B

解析：红灯、黄灯、绿灯只有一盏灯亮，不可能出现同时有两盏灯亮，故由串、并联电路特点可知，三盏灯任意两盏都不可能是串联的，所以红灯、黄灯、绿灯是并联的，故选项B正确．

2．答案：D

解析：由欧姆定律有R＝，在并联电路中，电压相等，所以有R1∶R2∶R3＝∶∶＝∶∶＝6∶3∶2，D正确．

3．答案：D

解析：左右导体由同种材料制成，长度相同，已知右边比左边的横截面积大，由于导体的电阻与横截面积成反比，所以R右<R左；因串联电路中各处的电流相等，所以通过两导体的电流相等，即I右＝I左；由I＝的变形式U＝IR可知U右<U左；根据电流的微观表达式I＝nevS可知自由电子定向移动的速率为v右<v左．

4．答案：B

解析：设电池提供的电压为U，每个电阻的阻值为R.S闭合前，通过R2的电流I＝＝.S闭合后，通过R2的电流I′＝×＝×＝，＝，B项正确．

5．答案：ABC

解析：电路中的电流I＝＝ A＝0.6 A，电阻R2的阻值R2＝＝ Ω＝20 Ω，三只电阻两端的总电压U＝I(R1＋R2＋R3)＝21 V，电阻R3两端的电压U3＝IR3＝0.6×5 V＝3 V，A、B、C正确．

6．答案：A

解析：由题意可知，当S闭合时两电阻两端的电压相等，根据R＝得R1∶＝I2∶I1＝3∶2，即(R1＋R2)∶R2＝3∶2，所以R1∶R2＝1∶2，A正确．

7．答案：B

解析：L1和L2允许通过的最大电流分别为I1m＝＝2 A和I2m＝＝0.5 A，故两个小灯泡L1和L2串联流经电路的最大电流为0.5 A，故L2可加最大电压6 V，L1的实际电压U1＝I2mR1＝0.75 V，故两端电压最大可为6.75 V，B正确．

8．答案：C

解析：根据I＝＝2 A，则UR1＝IR1＝2×2 V＝4 V，UR2＝IR2＝2×3 V＝6 V，A、B错误；根据并联电路的规律有I3R3＝I4R4、I3＋I4＝2 A，又R3∶R4＝2∶3，解得I3＝1.2 A，I4＝0.8 A，C正确，D错误．

9．答案：AC

解析：当c、d端短路时，等效电路如图甲所示，R总＝R1＋＝40 Ω，同理可知，当a、b端短路时，R′总＝R2＋＝128 Ω，选项A正确，B错误．当a、b两端接通测试电源时，等效电路如图乙所示，根据欧姆定律得I＝＝ A＝2 A，所以Ucd＝IR3＝80 V；当c、d两端接通测试电源时，等效电路如图丙所示，根据欧姆定律得I′＝＝ A＝ A，所以Uab＝I′R3＝25 V，选项C正确，D错误．

10．答案：(1)14 A　(2)2 A

解析：(1)当S与D相连时，R1与R2串联再与R3并联，I3＝＝14 A.

(2)当S与C相连时，R3与R1并联再与R2串联，R13＝＝5 Ω，RAB＝R13＋R2＝35 Ω，由欧姆定律知I＝＝4 A，I′3＝＝2 A.
