人教版 (2019)必修 第三册第十一章 电路及其应用5 实验：练习使用多用电表课时练习
展开微点6 电流表和电压表的读数

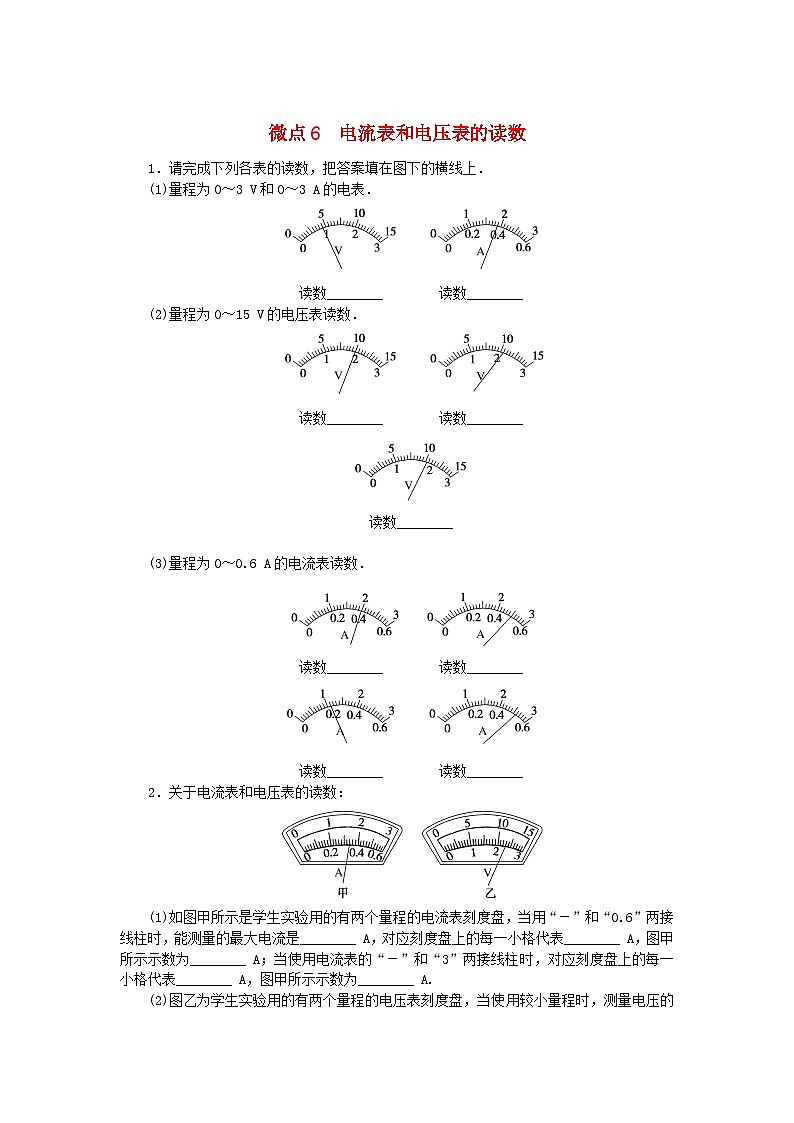

1．请完成下列各表的读数，把答案填在图下的横线上．
(1)量程为0～3 V和0～3 A的电表．
读数________ 读数________
(2)量程为0～15 V的电压表读数．
读数________ 读数________
读数________
(3)量程为0～0.6 A的电流表读数．
读数________ 读数________
读数________ 读数________
2．关于电流表和电压表的读数：
(1)如图甲所示是学生实验用的有两个量程的电流表刻度盘，当用“－”和“0.6”两接线柱时，能测量的最大电流是________ A，对应刻度盘上的每一小格代表________ A，图甲所示示数为________ A；当使用电流表的“－”和“3”两接线柱时，对应刻度盘上的每一小格代表________ A，图甲所示示数为________ A.
(2)图乙为学生实验用的有两个量程的电压表刻度盘，当使用较小量程时，测量电压的最大值不得超过________ V，对应刻度盘上的每一小格表示________ V，图乙所示示数为________ V；若使用的是较大量程时，则对应刻度盘上的每一小格表示________ V，图乙所示示数为________ V.
3．用游标卡尺测量金属丝的长度如图甲所示，由图可读出金属丝的长度L＝________ cm；电流表、电压表的表盘如图乙所示，由图可以读出电流I＝________ A．电压U＝________ V.
微点6 电流表和电压表的读数
1．答案：(1)0.90 V 1.90 A
(2)10.0 V 10.5 V 10.2 V(或10.3 V)
(3)0.40 A 0.50 A 0.22 A 0.52 A
2．答案：(1)0.6 0.02 0.34 0.1 1.70
(2)3 0.1 2.30 0.5 11.5
解析：(1)电流表和电压表的接线柱上的数字表示其量程．由图甲知，当使用电流表的“－”和“0.6”两接线柱时，能测量的最大电流是0.6 A，对应刻度盘上的每一小格代表 A＝0.02 A，电流表示数为17×0.02 A＝0.34 A；当使用电流表的“－”和“3”两接线柱时，对应刻度盘上的每一小格代表 A＝0.1 A，电流表示数为17.0×0.1 A＝1.70 A.
(2)由图乙知，电压表的较小量程为3 V，所以测量电压的最大值不得超过3 V，对应刻度盘上的每一小格表示 V＝0.1 V，电压表示数为23.0×0.1 V＝2.30 V；若使用的是较大量程时，则对应刻度盘上的每一小格表示 V＝0.5 V，电压表示数为23×0.5 V＝11.5 V.
3．答案：5.025 0.44 A 2.20 V
解析：游标卡尺示数为：50 mm ＋0.05×5 mm＝50.25 mm＝5.025 cm，电流表量程为0～0.6 A，由图知电流表分度值为0.02 A，则读数为0.44 A，电压表量程为0～3 V，由图知电压表分度值为0.1 V，则读数为2.20 V．
