2023九年级物理全册第十四章欧姆定律专项特殊法测电阻作业课件新版苏科版
展开
这是一份2023九年级物理全册第十四章欧姆定律专项特殊法测电阻作业课件新版苏科版,共12页。

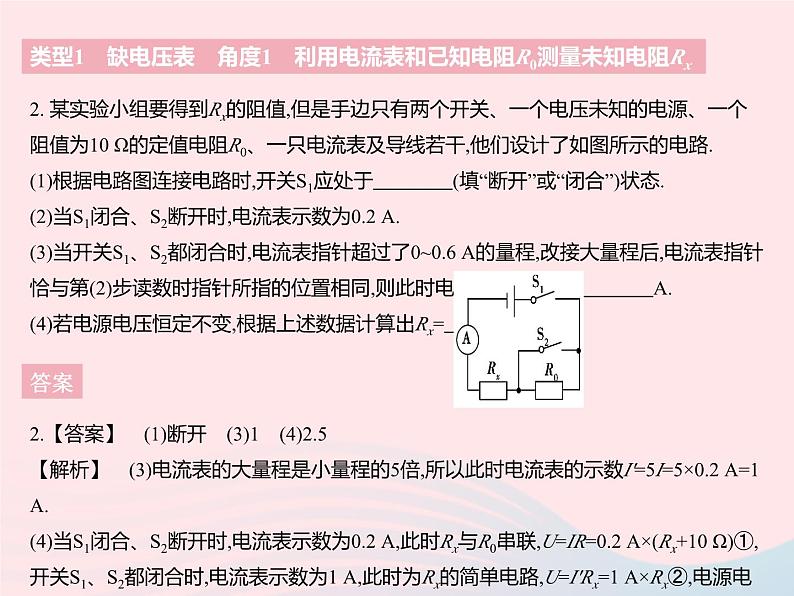

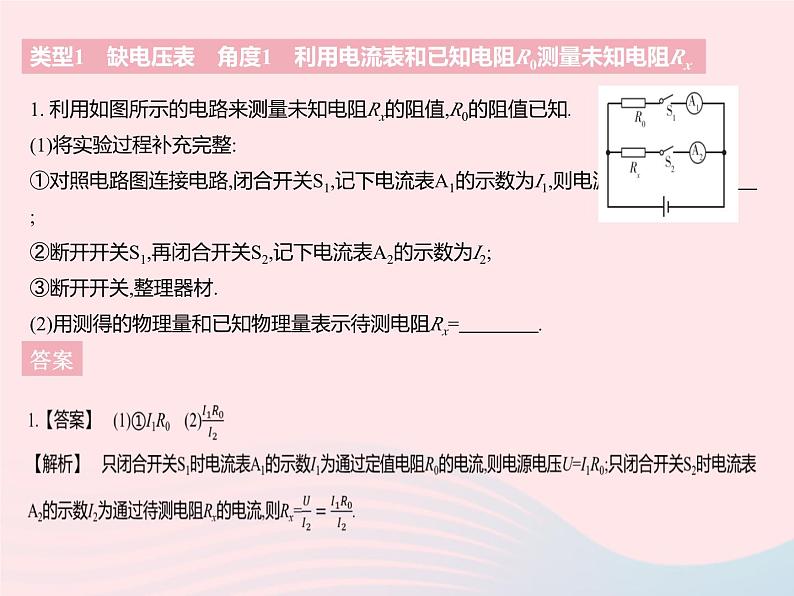

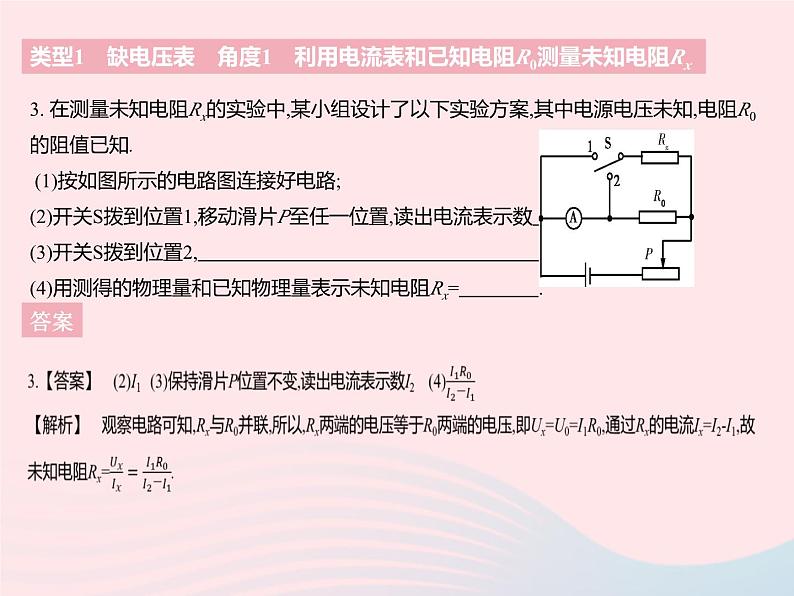

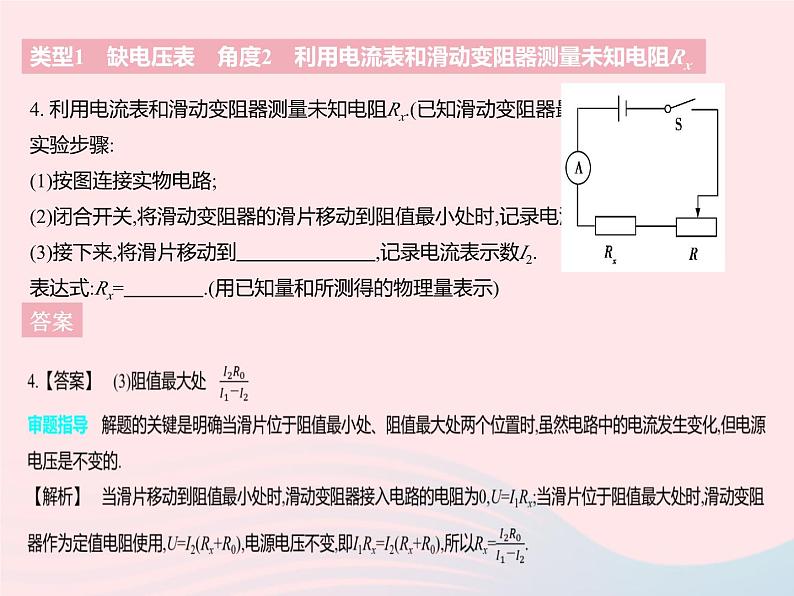

专项 特殊法测电阻类型1 缺电压表 角度1 利用电流表和已知电阻R0测量未知电阻Rx1. 利用如图所示的电路来测量未知电阻Rx的阻值,R0的阻值已知.(1)将实验过程补充完整:①对照电路图连接电路,闭合开关S1,记下电流表A1的示数为I1,则电源电压U= ; ②断开开关S1,再闭合开关S2,记下电流表A2的示数为I2;③断开开关,整理器材.(2)用测得的物理量和已知物理量表示待测电阻Rx= . 答案 类型1 缺电压表 角度1 利用电流表和已知电阻R0测量未知电阻Rx2. 某实验小组要得到Rx的阻值,但是手边只有两个开关、一个电压未知的电源、一个阻值为10 Ω的定值电阻R0、一只电流表及导线若干,他们设计了如图所示的电路. (1)根据电路图连接电路时,开关S1应处于 (填“断开”或“闭合”)状态. (2)当S1闭合、S2断开时,电流表示数为0.2 A.(3)当开关S1、S2都闭合时,电流表指针超过了0~0.6 A的量程,改接大量程后,电流表指针恰与第(2)步读数时指针所指的位置相同,则此时电流表的示数为 A. (4)若电源电压恒定不变,根据上述数据计算出Rx= Ω. 答案2.【答案】 (1)断开 (3)1 (4)2.5【解析】 (3)电流表的大量程是小量程的5倍,所以此时电流表的示数I'=5I=5×0.2 A=1 A.(4)当S1闭合、S2断开时,电流表示数为0.2 A,此时Rx与R0串联,U=IR=0.2 A×(Rx+10 Ω)①,开关S1、S2都闭合时,电流表示数为1 A,此时为Rx的简单电路,U=I'Rx=1 A×Rx②,电源电压恒定不变,解得Rx=2.5 Ω.类型1 缺电压表 角度1 利用电流表和已知电阻R0测量未知电阻Rx3. 在测量未知电阻Rx的实验中,某小组设计了以下实验方案,其中电源电压未知,电阻R0的阻值已知. (1)按如图所示的电路图连接好电路;(2)开关S拨到位置1,移动滑片P至任一位置,读出电流表示数 ; (3)开关S拨到位置2, . (4)用测得的物理量和已知物理量表示未知电阻Rx= . 答案 类型1 缺电压表 角度2 利用电流表和滑动变阻器测量未知电阻Rx4. 利用电流表和滑动变阻器测量未知电阻Rx.(已知滑动变阻器最大阻值为R0)实验步骤:(1)按图连接实物电路;(2)闭合开关,将滑动变阻器的滑片移动到阻值最小处时,记录电流表示数I1; (3)接下来,将滑片移动到 ,记录电流表示数I2. 表达式:Rx= .(用已知量和所测得的物理量表示) 答案 类型1 缺电压表 角度2 利用电流表和滑动变阻器测量未知电阻Rx5. 在测电阻Rx的实验中,若电压表损坏,利用其他的原有器材也能测出未知电阻Rx的阻值,实验电路如图所示(滑动变阻器最大阻值为R0,电源电压未知且不变),请将下列相关实验步骤补充完整. (1)闭合开关S,将滑动变阻器的滑片P移到a端,记录电流表示数I1;(2)闭合开关S,将滑动变阻器的滑片P移到 ,记录电流表示数I2; (3)写出待测电阻的表达式:Rx= (用已知量和所测得的物理量表示). 答案 类型2 缺电流表 角度 利用电压表和已知电阻R0测量未知电阻Rx6. 利用如图所示电路测量未知电阻Rx.实验步骤:(1)按图连接实物电路;(2)S、S1均闭合,用电压表测出 ; (3)S闭合、S1断开,用电压表测出 . 表达式:Rx= .(用已知量和所测得的物理量表示) 答案 类型2 缺电流表 角度 利用电压表和已知电阻R0测量未知电阻Rx7. 为测量待测电阻Rx阻值,小敏设计了如图所示的电路,R0的阻值已知且电源电压不变,她 (填“能”或“不能”)测出Rx的阻值,因为 .请根据要求进行改正,使它能正确测量,并在图右侧画出正确的电路图. 答案7.【答案】 不能 会造成电压表的正负接线柱接反 如图所示.【解析】 假设当开关接2时,电压表正负接线柱接法正确,此时电压表可以测出R0两端电压,但当把开关接到1时,电流从电压表的负接线柱流入,测不出Rx两端的电压,所以也就无法利用串联电路的电压分配规律求出Rx的阻值了.要使它能正确测量,可以改变电压表的位置,如答案图所示.类型2 缺电流表 角度 利用电压表和已知电阻R0测量未知电阻Rx8. 利用电压表和滑动变阻器测量未知电阻Rx.(已知滑动变阻器最大阻值为R0)实验步骤:(1)按图连接实物电路;(2)闭合开关,将滑动变阻器的滑片移动到阻值最小处时,记录电压表示数U1;(3)接下来,将滑片移动到 ,记录电压表示数U2. 表达式:Rx= .(用已知量和所测得的物理量表示) 答案 类型3 等效法测电阻9. 在测量未知电阻R1(阻值约为150 Ω)的实验中,提供的实验器材有电源(电压3 V)、滑动变阻器R(0~50 Ω)、电阻箱R0(0~9 999 Ω)、电流表(0~0.6 A)、电压表(0~3 V)、开关及导线若干.(1)小华设计了如图甲所示的电路,根据实验器材的数据可粗略估算出通过电流表的电流大小,则最大电流约为 A,最小电流约为 A,你认为小华 (填“能”或“不能”)准确测出R1的阻值. (2)小明设计了如图乙所示的电路进行测量,正确连接电路后,小明先将开关S拨至 ,调节变阻器的滑片至某一位置,记下此时电压表的示数U1,再将开关S拨至另一位置,保持滑片位置不动,调节 ,使电压表的示数恰好为U1,记下此时电阻箱的示数R',则未知电阻R1的测量值为 . 类型3 等效法测电阻答案
专项 特殊法测电阻类型1 缺电压表 角度1 利用电流表和已知电阻R0测量未知电阻Rx1. 利用如图所示的电路来测量未知电阻Rx的阻值,R0的阻值已知.(1)将实验过程补充完整:①对照电路图连接电路,闭合开关S1,记下电流表A1的示数为I1,则电源电压U= ; ②断开开关S1,再闭合开关S2,记下电流表A2的示数为I2;③断开开关,整理器材.(2)用测得的物理量和已知物理量表示待测电阻Rx= . 答案 类型1 缺电压表 角度1 利用电流表和已知电阻R0测量未知电阻Rx2. 某实验小组要得到Rx的阻值,但是手边只有两个开关、一个电压未知的电源、一个阻值为10 Ω的定值电阻R0、一只电流表及导线若干,他们设计了如图所示的电路. (1)根据电路图连接电路时,开关S1应处于 (填“断开”或“闭合”)状态. (2)当S1闭合、S2断开时,电流表示数为0.2 A.(3)当开关S1、S2都闭合时,电流表指针超过了0~0.6 A的量程,改接大量程后,电流表指针恰与第(2)步读数时指针所指的位置相同,则此时电流表的示数为 A. (4)若电源电压恒定不变,根据上述数据计算出Rx= Ω. 答案2.【答案】 (1)断开 (3)1 (4)2.5【解析】 (3)电流表的大量程是小量程的5倍,所以此时电流表的示数I'=5I=5×0.2 A=1 A.(4)当S1闭合、S2断开时,电流表示数为0.2 A,此时Rx与R0串联,U=IR=0.2 A×(Rx+10 Ω)①,开关S1、S2都闭合时,电流表示数为1 A,此时为Rx的简单电路,U=I'Rx=1 A×Rx②,电源电压恒定不变,解得Rx=2.5 Ω.类型1 缺电压表 角度1 利用电流表和已知电阻R0测量未知电阻Rx3. 在测量未知电阻Rx的实验中,某小组设计了以下实验方案,其中电源电压未知,电阻R0的阻值已知. (1)按如图所示的电路图连接好电路;(2)开关S拨到位置1,移动滑片P至任一位置,读出电流表示数 ; (3)开关S拨到位置2, . (4)用测得的物理量和已知物理量表示未知电阻Rx= . 答案 类型1 缺电压表 角度2 利用电流表和滑动变阻器测量未知电阻Rx4. 利用电流表和滑动变阻器测量未知电阻Rx.(已知滑动变阻器最大阻值为R0)实验步骤:(1)按图连接实物电路;(2)闭合开关,将滑动变阻器的滑片移动到阻值最小处时,记录电流表示数I1; (3)接下来,将滑片移动到 ,记录电流表示数I2. 表达式:Rx= .(用已知量和所测得的物理量表示) 答案 类型1 缺电压表 角度2 利用电流表和滑动变阻器测量未知电阻Rx5. 在测电阻Rx的实验中,若电压表损坏,利用其他的原有器材也能测出未知电阻Rx的阻值,实验电路如图所示(滑动变阻器最大阻值为R0,电源电压未知且不变),请将下列相关实验步骤补充完整. (1)闭合开关S,将滑动变阻器的滑片P移到a端,记录电流表示数I1;(2)闭合开关S,将滑动变阻器的滑片P移到 ,记录电流表示数I2; (3)写出待测电阻的表达式:Rx= (用已知量和所测得的物理量表示). 答案 类型2 缺电流表 角度 利用电压表和已知电阻R0测量未知电阻Rx6. 利用如图所示电路测量未知电阻Rx.实验步骤:(1)按图连接实物电路;(2)S、S1均闭合,用电压表测出 ; (3)S闭合、S1断开,用电压表测出 . 表达式:Rx= .(用已知量和所测得的物理量表示) 答案 类型2 缺电流表 角度 利用电压表和已知电阻R0测量未知电阻Rx7. 为测量待测电阻Rx阻值,小敏设计了如图所示的电路,R0的阻值已知且电源电压不变,她 (填“能”或“不能”)测出Rx的阻值,因为 .请根据要求进行改正,使它能正确测量,并在图右侧画出正确的电路图. 答案7.【答案】 不能 会造成电压表的正负接线柱接反 如图所示.【解析】 假设当开关接2时,电压表正负接线柱接法正确,此时电压表可以测出R0两端电压,但当把开关接到1时,电流从电压表的负接线柱流入,测不出Rx两端的电压,所以也就无法利用串联电路的电压分配规律求出Rx的阻值了.要使它能正确测量,可以改变电压表的位置,如答案图所示.类型2 缺电流表 角度 利用电压表和已知电阻R0测量未知电阻Rx8. 利用电压表和滑动变阻器测量未知电阻Rx.(已知滑动变阻器最大阻值为R0)实验步骤:(1)按图连接实物电路;(2)闭合开关,将滑动变阻器的滑片移动到阻值最小处时,记录电压表示数U1;(3)接下来,将滑片移动到 ,记录电压表示数U2. 表达式:Rx= .(用已知量和所测得的物理量表示) 答案 类型3 等效法测电阻9. 在测量未知电阻R1(阻值约为150 Ω)的实验中,提供的实验器材有电源(电压3 V)、滑动变阻器R(0~50 Ω)、电阻箱R0(0~9 999 Ω)、电流表(0~0.6 A)、电压表(0~3 V)、开关及导线若干.(1)小华设计了如图甲所示的电路,根据实验器材的数据可粗略估算出通过电流表的电流大小,则最大电流约为 A,最小电流约为 A,你认为小华 (填“能”或“不能”)准确测出R1的阻值. (2)小明设计了如图乙所示的电路进行测量,正确连接电路后,小明先将开关S拨至 ,调节变阻器的滑片至某一位置,记下此时电压表的示数U1,再将开关S拨至另一位置,保持滑片位置不动,调节 ,使电压表的示数恰好为U1,记下此时电阻箱的示数R',则未知电阻R1的测量值为 . 类型3 等效法测电阻答案
