苏科版九年级全册第十四章 欧姆定律3 欧姆定律作业ppt课件

这是一份苏科版九年级全册第十四章 欧姆定律3 欧姆定律作业ppt课件，共9页。

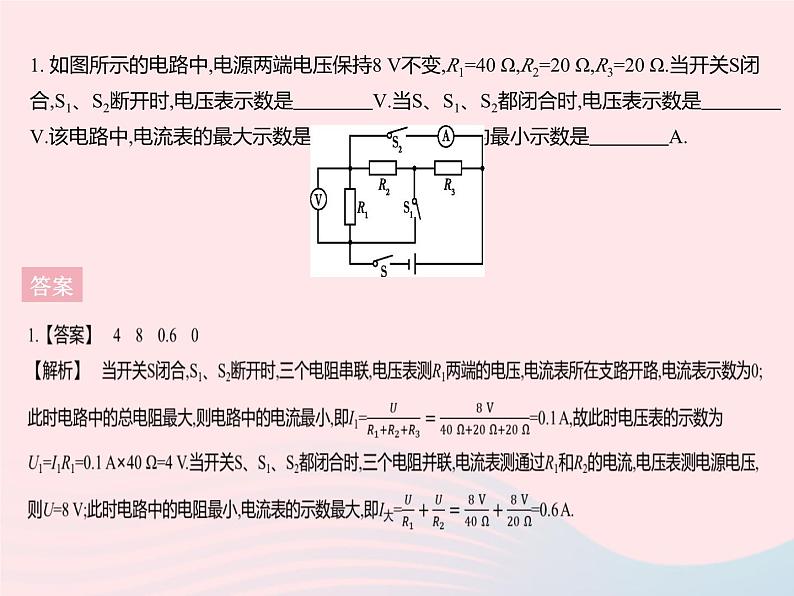

1. 如图所示的电路中,电源两端电压保持8 V不变,R1=40 Ω,R2=20 Ω,R3=20 Ω.当开关S闭合,S1、S2断开时,电压表示数是　　　　V.当S、S1、S2都闭合时,电压表示数是　　　　V.该电路中,电流表的最大示数是　　　　A,电流表的最小示数是　　　　A.

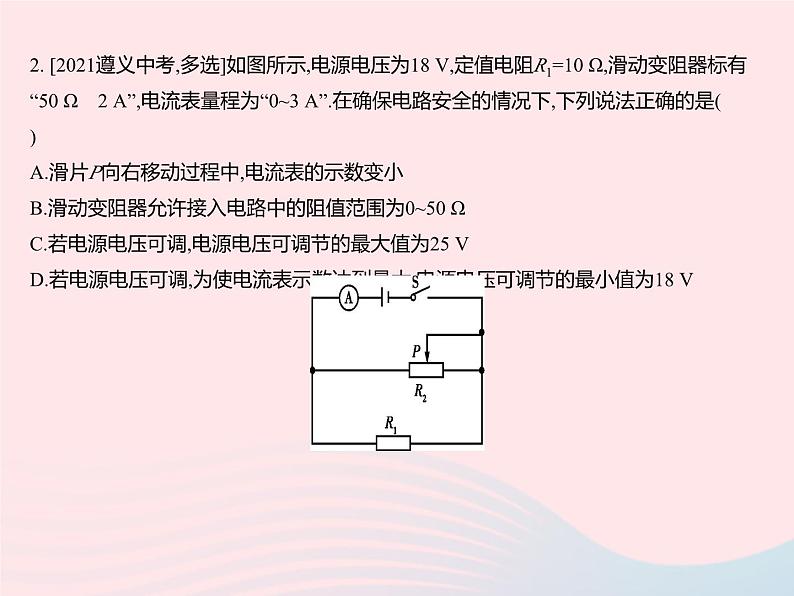

2. [2021遵义中考,多选]如图所示,电源电压为18 V,定值电阻R1=10 Ω,滑动变阻器标有“50 Ω　2 A”,电流表量程为“0~3 A”.在确保电路安全的情况下,下列说法正确的是(　　)A.滑片P向右移动过程中,电流表的示数变小B.滑动变阻器允许接入电路中的阻值范围为0~50 ΩC.若电源电压可调,电源电压可调节的最大值为25 VD.若电源电压可调,为使电流表示数达到最大,电源电压可调节的最小值为18 V
3. 新考法•创新装置如图甲是一种握力计,图乙为它的工作原理图.电源两端电压为3 V保持不变,握力显示表由电流表改装而成,R1是一根长度为6 cm的电阻丝(该电阻丝阻值大小与长度成正比),定值电阻R2起保护电路作用.不施加力时弹簧一端的滑片P在R1的最上端,当施加的力最大时滑片P移动到R1的最下端(弹簧的电阻忽略不计),施加的力F与弹簧压缩量ΔL的关系如图丙所示.握力计测量范围为0~60 N,电路中电流表变化范围为0.1~0.6 A,则下列说法正确的是(　　)A.握力为60 N时电路中电流为0.6 AB.R2电阻为5 ΩC.R1连入电路中的阻值变化范围是0~30 ΩD.当电流表示数为0.3 A时,握力大小为10 N
4. 如图所示,电源电压保持不变,电流表的量程为0~0.6 A,电压表的量程为0~15 V,R1=20 Ω,滑动变阻器R2的规格为“100 Ω　1 A”.(1)闭合开关S1,断开开关S2、S3,电流表示数为0.4 A,求电源电压;(2)闭合开关S3,断开开关S1、S2,滑动变阻器滑片置于中点位置时,电压表的示数为4 V,求R3的阻值;(3)闭合开关S1、S2和S3,在不损坏电流表、电压表的情况下,求滑动变阻器R2连入电路的阻值取值范围.
