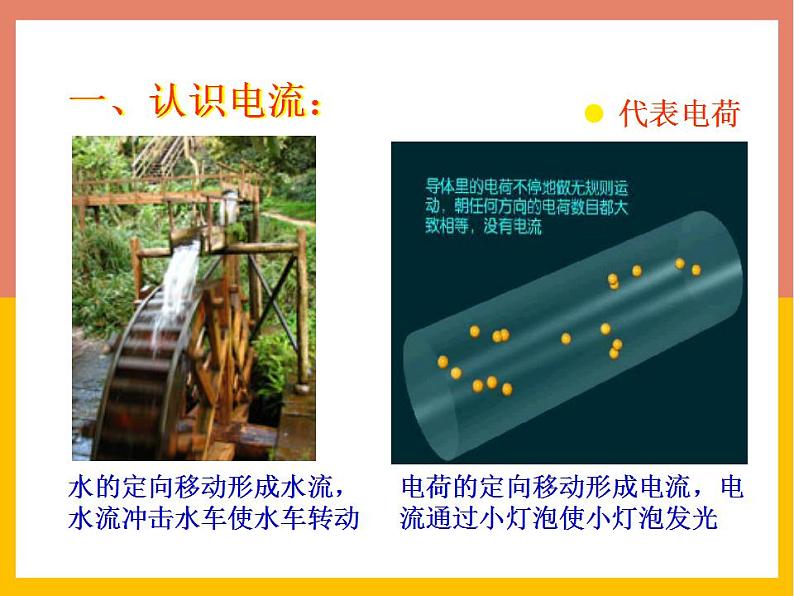

水的定向移动形成水流，水流冲击水车使水车转动
电荷的定向移动形成电流，电流通过小灯泡使小灯泡发光

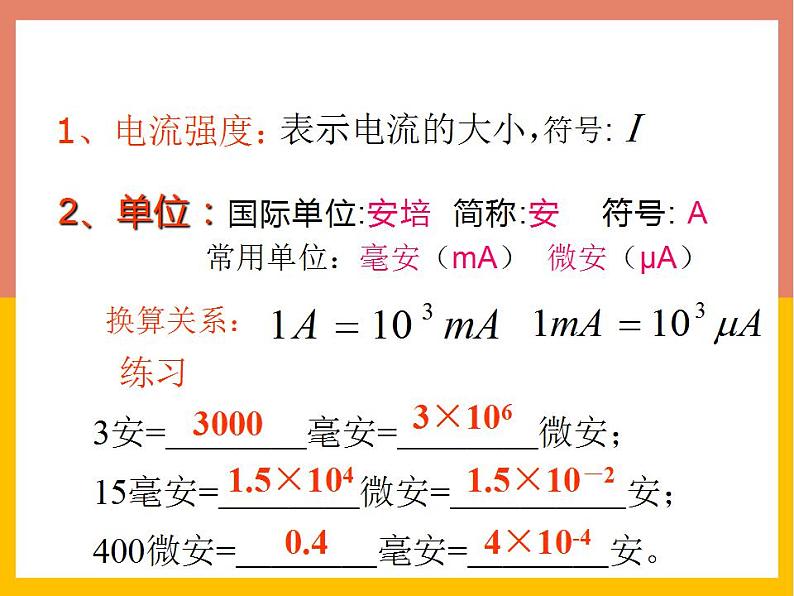

2、单位：国际单位:安培 简称:安 符号: A
常用单位：毫安（mA） 微安（μA）
练习3安=＿＿＿＿毫安=＿＿＿＿微安；15毫安=＿＿＿＿微安=＿＿＿＿＿安；400微安=＿＿＿＿毫安=＿＿＿＿安。

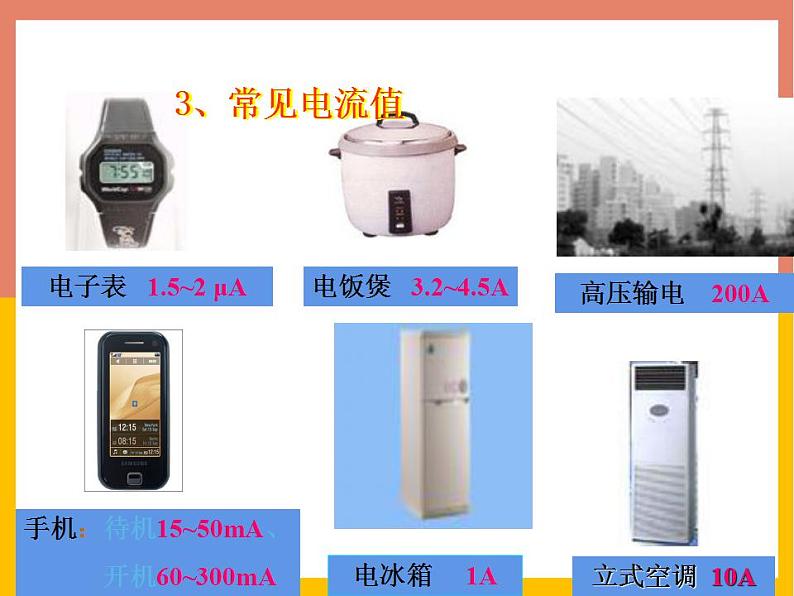

手机：待机15~50mA、 开机60~300mA
电子表 1.5~2 μA
电饭煲 3.2~4.5A
高压输电 200A

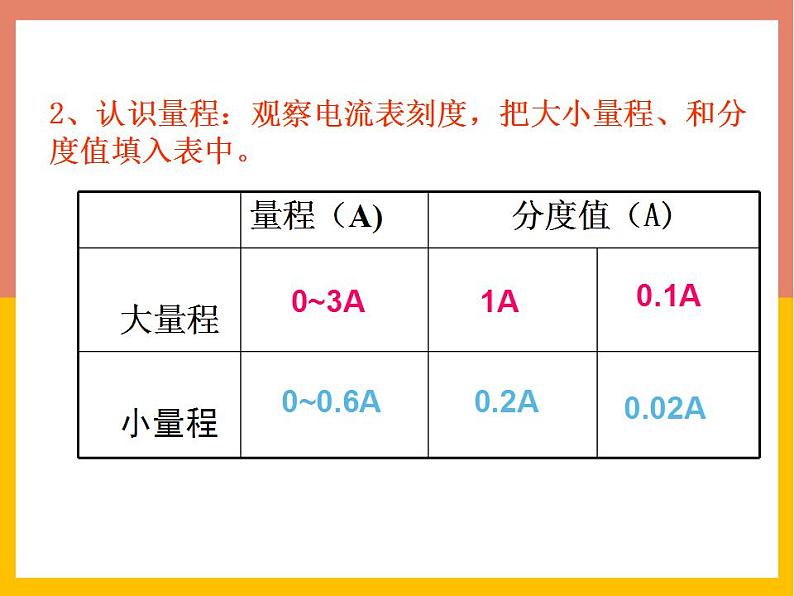

2、认识量程：观察电流表刻度，把大小量程、和分度值填入表中。

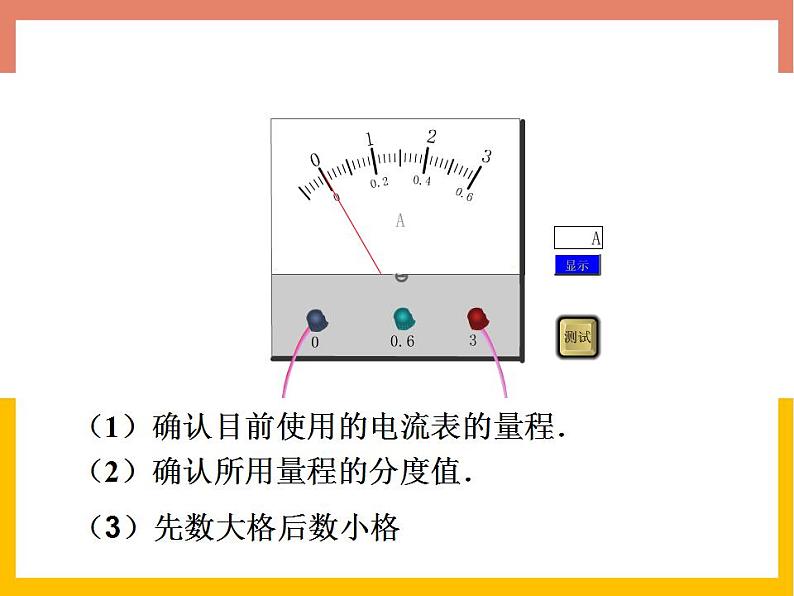

（1）确认目前使用的电流表的量程．（2）确认所用量程的分度值．
（3）先数大格后数小格
---串 联
---防止短路

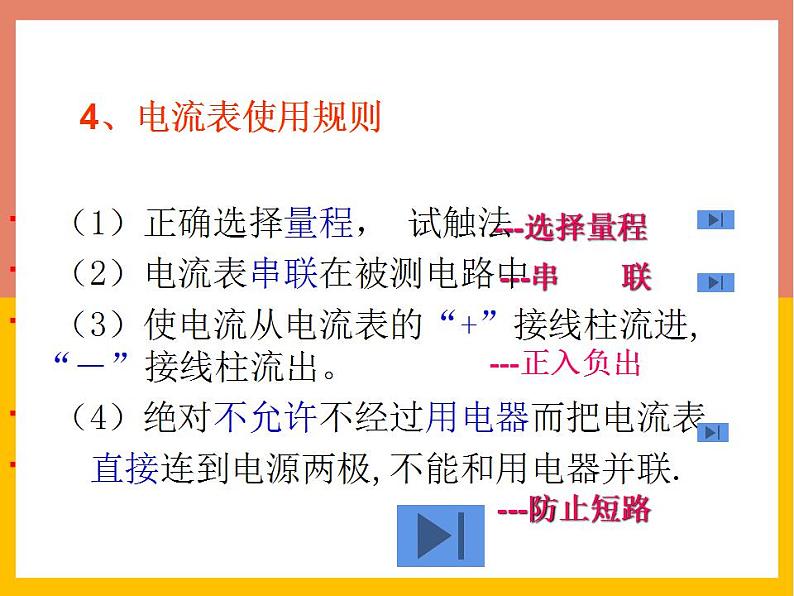

（1）正确选择量程， 试触法（2）电流表串联在被测电路中（3）使电流从电流表的“+”接线柱流进, “－”接线柱流出。（4）绝对不允许不经过用电器而把电流表 直接连到电源两极,不能和用电器并联.
　　现在有一只电流表，它的两个量程分别为“０～０.６Ａ”和“０～３Ａ”，如果某电路中的电流估计是0.48A左右，此时应该选择哪个量程？理由是什么？
下面图中都有哪些不合理的地方：
学会了电流表的用方法下面我们就学习用电流表测串联、并联电路里电流，研究串联、并联电路里电流有什么特点。
思考：如何测量电路里A、B、C三点的电流？
三、串、并联电路电流特点：
测A电流就把电流表串联在A点
1、串联电路电流特点：
测B电流就把电流表串联在B点
测C电流就把电流表串联在C点
串联电路中，电流处处相等。
注意：测哪里电流就把电流表串联在哪里。
2、并联电路电流特点：
结论：并联电路中，干路中的电流等于各支路电流之和。
你学到了什么？
1、电流的形成以及电流方向的规定。2、知道电流的单位及换算，了解常 见的电流值。3、会正确使用电流表测电流，会读 电流表数值。4、理解串、并联电路中电流的特点。
1、使用电流表时，若将正负接线柱接反了，产生的后果是：（ ） A、 用电器被烧坏 B、 电源被烧坏 C 、指针反转 D 、可正常读数 2、如图，若ＩA= 0.24A，那么，下列关系正确的是（ ）
A、ＩA =ＩB+ＩCB、ＩA =ＩB=ＩCC、ＩA >ＩB>ＩCD、ＩA <ＩB<ＩC
3、如图：ＩA=1.6A，Ｉ1=0.9A，Ｉ2= A；ＩD= A。
4、下图中的电流表测谁的电流（ ），画出电路图。
5、根据电路图连接实物电路。
