第三节 电流和电流表的使用
电流的大小用电流强度表示
（符号： “ A ” ）
毫安（mA）、微安（μA)
常用单位有：1安培（A） ＝1000毫安（mA）1毫安（mA） ＝1000微安（μA）

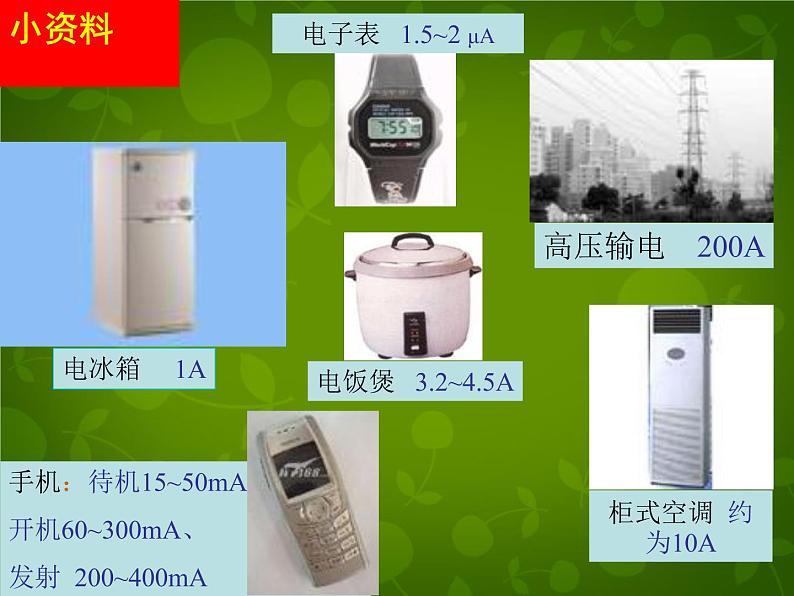

手机：待机15~50mA、开机60~300mA、发射 200~400mA
电子表 1.5~2 μA
柜式空调 约为10A
电饭煲 3.2~4.5A
高压输电 200A

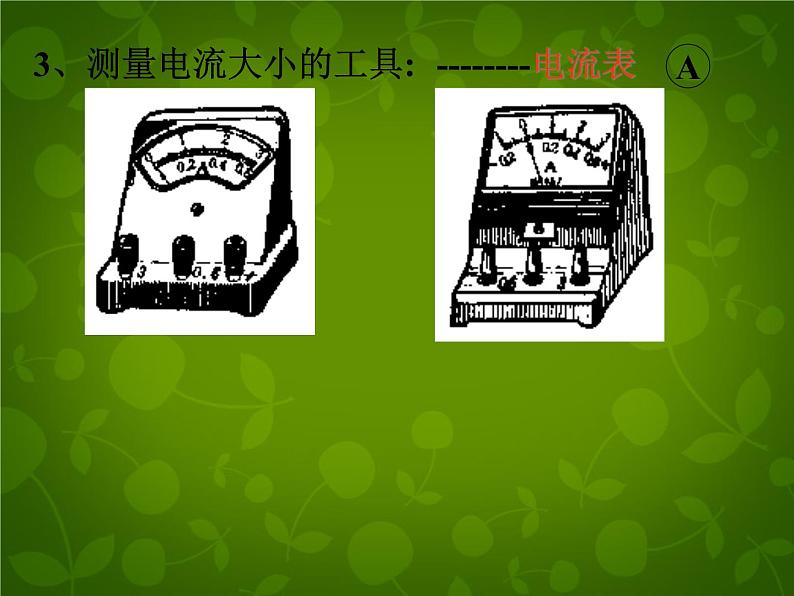

3、测量电流大小的工具:
--------电流表

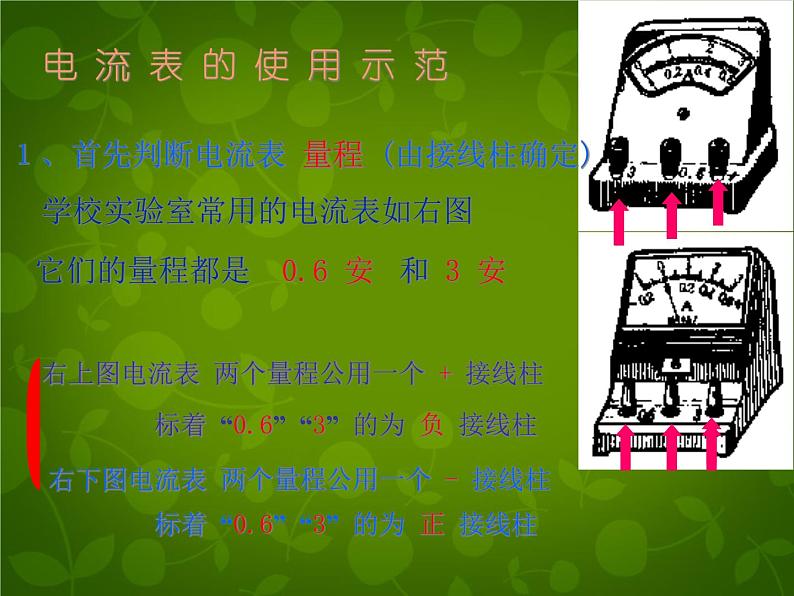

电 流 表 的 使 用 示 范
１、首先判断电流表 量程 (由接线柱确定)
学校实验室常用的电流表如右图
它们的量程都是 0.6 安
右上图电流表 两个量程公用一个 + 接线柱
标着 “0.6” “3” 的为 负 接线柱
右下图电流表 两个量程公用一个 - 接线柱
标着 “0.6” “3” 的为 正 接线柱
２、根据量程确定每个大格和每个小格所表示的电流值
0.2×2=0.4 A
0.4+0.08=0.48A
0.02×4=0.08A
二.右图所示电流值为
三.右图所示电流值为
四.右图所示电流值为
电流表的内部构造比较精密，使用不当，很容易烧杯电流表．因此，我们要掌握正确使用电流表的规则．
4 绝对不允许将电流表直接接到电源的两极上
3.被测电流不要超过电流表的量程
2．“十”、“一”接线柱的接法要正确
1．电流表应串联在电路中
切记－－－因为电流表相当于一根导线
测量通过小灯泡的电流时电流表的接法
要测量某一部分电路中的电流，必须把电流表串联在这部分电路里
测量L1支路中电流时，电流表的接法
测量L2支路中电流时,电流表的接法
必须使电流从“十”接线柱流进电流表 从“一”接线柱流出电流表
“十”“一” 接线 柱的 接法 要正 确
被测电流超过电流表的量程时，不仅测不出电流值，电流表的指针还会被打弯，甚至烧杯电流表．在不能预先估计被测电流大小的情况下，要先用电路的一个线头迅速试触电流表的接线柱，看看指针的偏转是否在量程之内．如果超出量程，就要改用更大量程的电流表．
测量电流不能超过量程
绝对不允许不经过用电器而把 电流表直接接到电源的两极上否则，电流表将很快烧坏
（1）开关未闭合时：__________________（2）开关闭合后：_______________________
电流表正负接线柱接反了
（5）闭合开关后:________________.
活动1：探究串联电路中电流关系
即：串联电路中电流处处相等：Ia=Ib=Ic
即：并联电路中，干路电流等于各支路电流之和:I=I1+I2
活动2：探究并联电路电流关系
1．下列说法中正确的是 （ ） A．串联电路中的各处电流是不变的 B．串联电路的各处的电流也可能会不等 C．并联电路中干路电流一定大于任一支路中的电流 D．并联电路中各支路中的电流一定相等2．有关电路中的电流正确的说法是 （ ）A．电流从正极流出时最大，回到负极时最小B．用电器工作时会消耗电流，从而使电流减小C．在并联电路中，干路上的电流比任一支路上的电流都大D．在串联电路中，流过用电器的电流比流过导线的电流大
课间活动请同学们注意安全
