科学八年级下册3 电流、电压习题
展开
这是一份科学八年级下册3 电流、电压习题，共13页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。

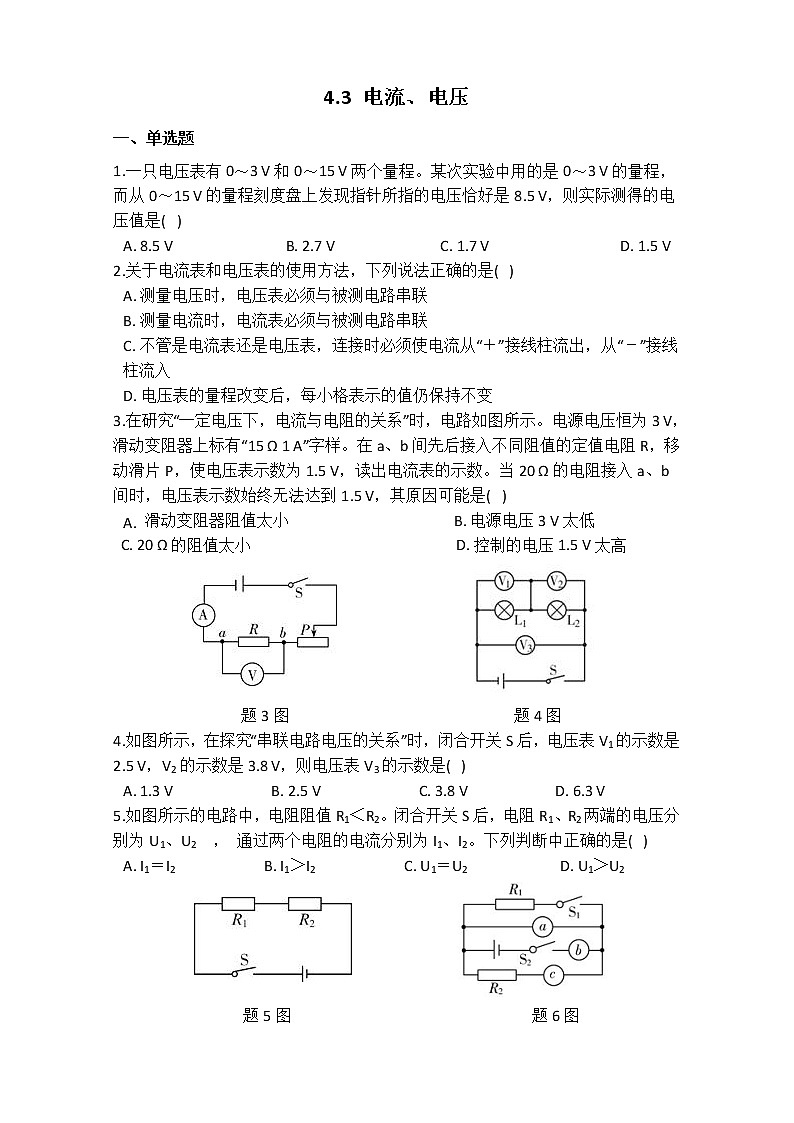

4.3 电流、电压
一、单选题
1.一只电压表有0～3 V和0～15 V两个量程。某次实验中用的是0～3 V的量程，而从0～15 V的量程刻度盘上发现指针所指的电压恰好是8.5 V，则实际测得的电压值是( )
A. 8.5 V B. 2.7 V C. 1.7 V D. 1.5 V
2.关于电流表和电压表的使用方法，下列说法正确的是( )
A. 测量电压时，电压表必须与被测电路串联
B. 测量电流时，电流表必须与被测电路串联
C. 不管是电流表还是电压表，连接时必须使电流从“＋”接线柱流出，从“－”接线柱流入
D. 电压表的量程改变后，每小格表示的值仍保持不变
3.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3 V，滑动变阻器上标有“15 Ω 1 A”字样。在a、b间先后接入不同阻值的定值电阻R，移动滑片P，使电压表示数为1.5 V，读出电流表的示数。当20 Ω的电阻接入a、b间时，电压表示数始终无法达到1.5 V，其原因可能是( )
A. 滑动变阻器阻值太小 B. 电源电压3 V太低
C. 20 Ω的阻值太小 D. 控制的电压1.5 V太高
题3图 题4图
4.如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5 V，V2的示数是3.8 V，则电压表V3的示数是( )
A. 1.3 V B. 2.5 V C. 3.8 V D. 6.3 V
5.如图所示的电路中，电阻阻值R1＜R2。闭合开关S后，电阻R1、R2两端的电压分别为U1、U2 ， 通过两个电阻的电流分别为I1、I2。下列判断中正确的是( )
A. I1＝I2 B. I1＞I2 C. U1＝U2 D. U1＞U2
题5图 题6图
6.如图所示，a、b、c表示电流表或电压表。当S1、S2都闭合时，若要使电路能正常工作，则下列说法正确的是( )
A. a、b、c都是电流表 B. a、b、c都是电压表
C. a、b是电压表，而c是电流表 D. b、c是电流表，而a是电压表

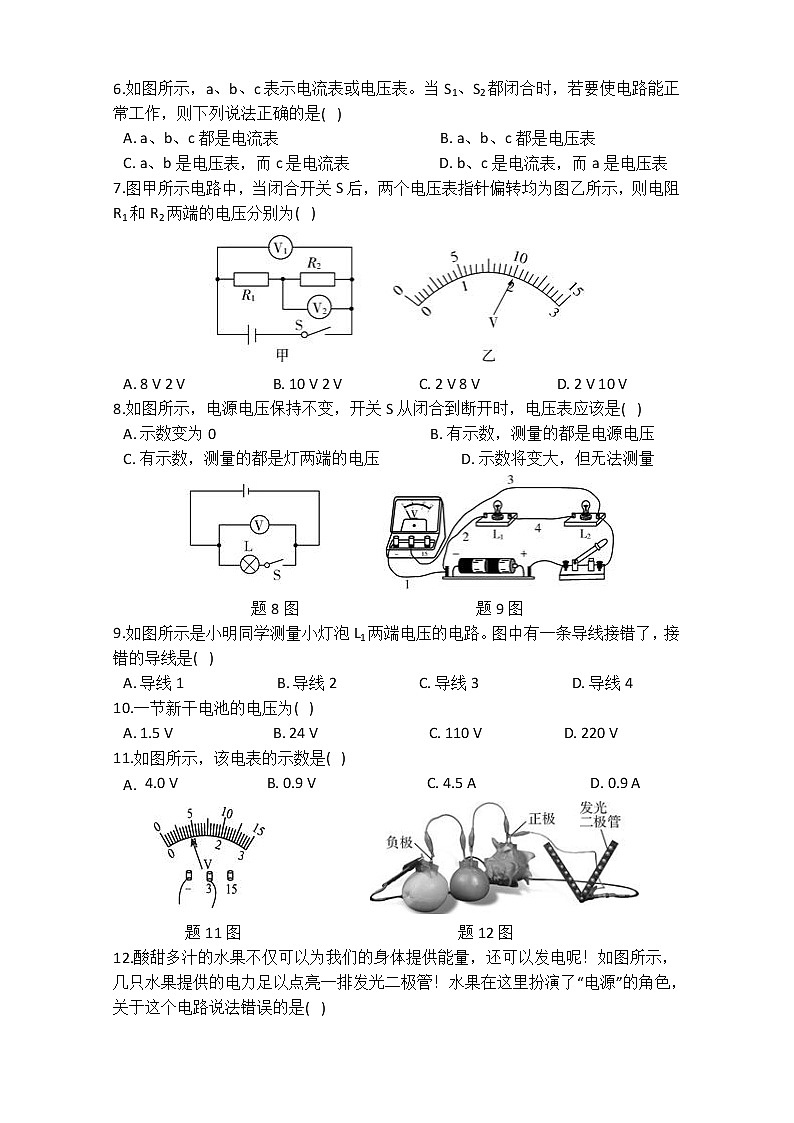

7.图甲所示电路中，当闭合开关S后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为( )
A. 8 V 2 V B. 10 V 2 V C. 2 V 8 V D. 2 V 10 V
8.如图所示，电源电压保持不变，开关S从闭合到断开时，电压表应该是( )
A. 示数变为0 B. 有示数，测量的都是电源电压
C. 有示数，测量的都是灯两端的电压 D. 示数将变大，但无法测量
题8图 题9图
9.如图所示是小明同学测量小灯泡L1两端电压的电路。图中有一条导线接错了，接错的导线是( )
A. 导线1 B. 导线2 C. 导线3 D. 导线4
10.一节新干电池的电压为( )
A. 1.5 V B. 24 V C. 110 V D. 220 V
11.如图所示，该电表的示数是( )
A. 4.0 V B. 0.9 V C. 4.5 A D. 0.9 A
题11图 题12图
12.酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色，关于这个电路说法错误的是( )
A. 水果的作用是给电路提供电压 B. 此时电路中有电荷在发生定向移动
C. 水果中储存的是电能 D. 把水果串联起来可以提高电压

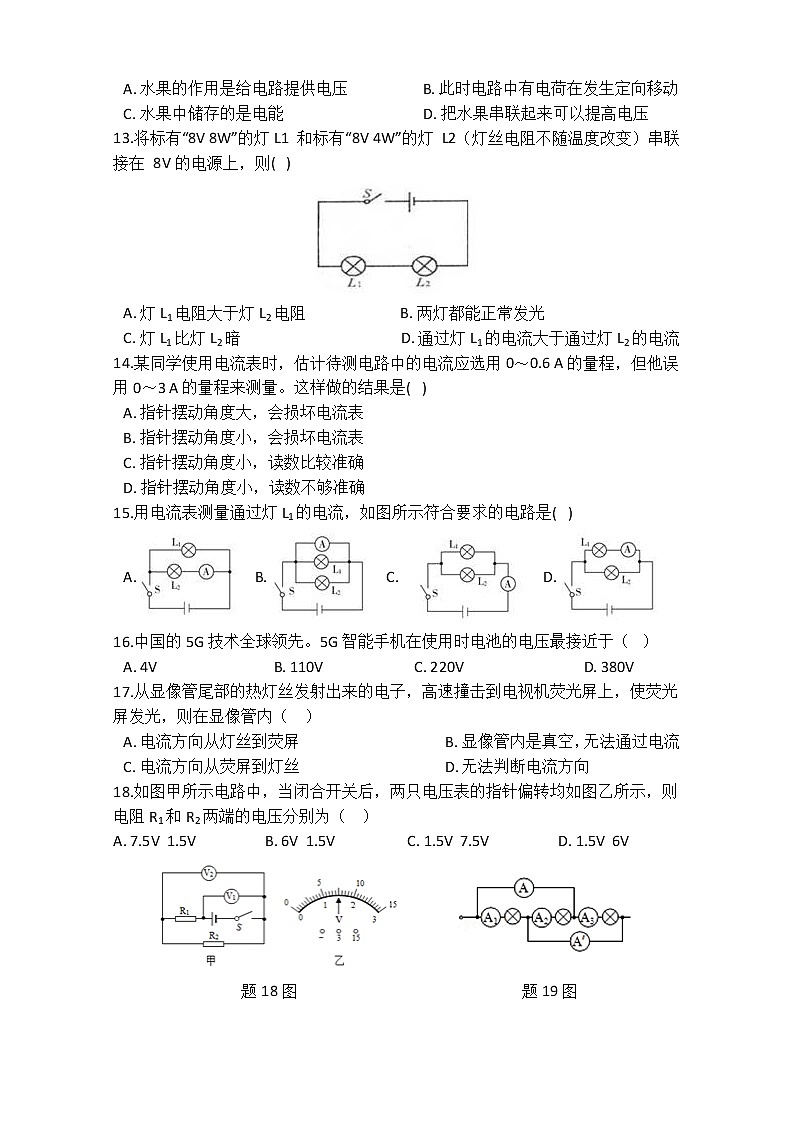

13.将标有“8V 8W”的灯L1 和标有“8V 4W”的灯 L2（灯丝电阻不随温度改变）串联接在 8V的电源上，则( )
A. 灯L1电阻大于灯L2电阻 B. 两灯都能正常发光
C. 灯L1比灯L2暗 D. 通过灯L1的电流大于通过灯L2的电流
14.某同学使用电流表时，估计待测电路中的电流应选用0～0.6 A的量程，但他误用0～3 A的量程来测量。这样做的结果是( )
A. 指针摆动角度大，会损坏电流表
B. 指针摆动角度小，会损坏电流表
C. 指针摆动角度小，读数比较准确
D. 指针摆动角度小，读数不够准确
15.用电流表测量通过灯L1的电流，如图所示符合要求的电路是( )
A. B. C. D.
16.中国的5G技术全球领先。5G智能手机在使用时电池的电压最接近于（ ）
A. 4V B. 110V C. 220V D. 380V
17.从显像管尾部的热灯丝发射出来的电子，高速撞击到电视机荧光屏上，使荧光屏发光，则在显像管内（ ）
A. 电流方向从灯丝到荧屏 B. 显像管内是真空，无法通过电流
C. 电流方向从荧屏到灯丝 D. 无法判断电流方向
18.如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（ ）
A. 7.5V 1.5V B. 6V 1.5V C. 1.5V 7.5V D. 1.5V 6V
题18图 题19图
19.如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（ ）
A. A的示数是150mA B. A的示数是70mA
C. A′的示数是80mA D. A′的示数是30mA
20.学习《电流》一课时，老师常用水的流量和水流来类比电量和电流。理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总 和。如图是某实验电路的-部分，电流表的示数为0.46A，若通过导线ab电流为0.6A，通过电流表的电流方向从“十”接线柱流向一”接线柱，导线cd的电流大小和方向可能的情况是（ ）
A. 若导线ab的电流从a→b，则Icd=0.14A，方向：d→c
B. 若导线ab的电流从a→b，则Icd=1.06A，方向：c→d
C. 若导线ab的电流从b→a，则Icd=1.06A，方向：d→c
D. 若导线ab的电流从b→a，则Icd=0.14A，方向：c→d
二、填空题
21.某同学在用电流表测电流时，发现指针向左偏转，这是因为________。改接后，又发现指针向右偏转且超过了电流表的最大刻度值，其原因可能是________。
22.有一种LED手电筒，它由5个LED并联组成，用两节干电池作电源，正常每只LED通过的电流为15 mA，则它正常工作时的总电流为________A。
23.一节干电池的电压是________，3节干电池串联后的电压是________ ；家庭电路的电压________ ；一般情况下 ，对人体的安全电压不能超过________。
24.某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等。她设计了如图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2个、开关1个、电池和导线若干进行实验。
（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是________的。
（2）检查电路连接无误后，她开始实验，读出电流表示数并记录在表格中。
Ib(A)
Ic(A)
Ia(A)
0.18
0.18
0.36
晓丹同学分析数据后得出结论：并联电路中各支路电流相等。
晓丹得出错误的实验结论，主要原因是________。
（3）请你对接下来的实验提出改进措施(一条即可)：________。
（4）晓丹同学在实验过程中还发现：闭合开关时电流表指针迅速偏转较大角度，紧接着指针再偏回一定角度后，示数才稳定下来；同组的小刚同学同时发现，闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来。造成这种现象的原因是________。
25.小科利用一个废弃的白炽灯，用图甲所示的装置来探究灯丝电阻与温度的关系。
（1）闭合开关，电流表的示数如图乙所示，其示数为________A。
（2）点燃酒精灯给白炽灯的灯丝加热，发现电流表示数变小。由此可知：灯丝温度升高，其电阻大小变化情况是________(选填“变大”或“变小”)。
26.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的________极，电池的电压为________V。
27.如图所示的电路中，能用电压表正确测出灯L2两端电压的电路图是________，能测出两盏灯两端总电压的电路图是________。
28.如图所示的电路中，甲图中电压表测量的是用电器________的电压，乙图中电压表测量的是用电器________的电压。
29.避雷针工作时，尖端不断向空中释放电子，其电流方向是________(选填“从尖端流向地面”或“从地面流向尖端”)。
30.如图所示是验证串联电路中各导体两端的电压与总电压之间关系的实验。
（1）在图甲中，应把电压表分别接在________，________和 ________两点之间进行测量，观察它们之间的电压有什么关系。
（2）直接在图甲中画出用电压表测量A、C间电压的电路图，并用笔画线表示导线连接图乙中的实物。
（3）换用另外两个不同规格的小灯泡重新实验。如果电源的电压为4．5伏，灯L1两端的电压为2．5伏，灯L2两端的电压为________。
答案部分
一、单选题
1. C 2. B 3. A 4. D 5. A
6. D 7. A 8. B 9. C 10. A
11. B 12. C 13. C 14. D 15. D
16. A 17. C 18. B 19. C 20. D
二、填空题
21. 正、负接线柱接反了；实际电流超过了量程(答案合理即可)
22. 0.075
23. 1.5伏；4.5伏；220伏；36伏
24. （1）断开
（2）选用了规格相同的(或电阻相同)的灯泡进行实验
（3）换用不同的灯泡进行实验，多次测量获得多组数据
（4）灯丝的电阻随着温度的升高而增大。刚闭合开关时，灯丝的温度较低，电阻较小，电流较大；当灯泡发光后灯丝温度升高，电阻增大，电流减小
25. （1）0.3
（2）变大
26. 负；0.6
27. 甲；乙
28. L1；L1
29. 从尖端流向地面
30. （1）A、B；B、C；A、C
（2）
（3）2伏
解析部分
一、单选题
1. C
【解析】从0～15 V的量程刻度盘上发现指针所指的电压恰好是8.5 V，实验用的是0～3 V的量程，所以实际电压：U＝8.5 V÷5＝1.7 V，故C正确，而A、B、D错误。
2. B
【解析】A.测量电压时，电压表必须与被测电路并联，故A错误；
B.测量电流时，电流表必须与被测电路串联，故B正确；
C.不管是电流表还是电压表，连接时必须使电流从“＋”接线柱流入，从“－”接线柱流出，故C错误；
D.电压表的量程改变后，每小格表示的值也会发生改变，故D错误。
3. A
【解析】在串联电路中，电压的分配与电阻成正比。定值电阻R与变阻器串联，电压表测R的电压。既然电压表的示数保持不变，那么变阻器的电压也保持不变。根据串联电路的分压规律得到：UU变=RR变 ， 定值电阻R越大，滑动变阻器接入的阻值越大。当R=20Ω时得到：1.5V3V−1.5V=20ΩR变 ， 解得：R变=20Ω>15Ω，即变阻器的阻值太小，从而使电压表的示数始终大于1.5V，故A正确，而B、C、D错误。
4. D
【解析】根据图片可知，灯泡L1和L2串联，电压表V1测L1 ， V2测L2 ， V3测它们的总电压。那么电压表V3的示数U总=U1+U2=2.5V+3.8V=3.6V。
5. A
【解析】如图电路，闭合开关S后，电阻R1、R2串联在电路中。根据串联电路电流处处相等的特点可知，通过两电阻的电流相等。根据串联电路的分压特点，即 U1U2 ＝ IR1IR2 ＝ R1R2 ，可见串联电路中电压与电阻成正比，因为R1＜R2 ， 所以 U1
【解析】（1）根据图片可知，电流从正极出发，依次经过R2、电表c和b，然后经过开关S2 ， 回到负极，因此b和c都是电流的必经之路，因此应该为电流表。
（2）电流从正极出发，依次经过R1、S1、b，开关S2 ， 流回负极，那么b为电流的必经之路，肯定为电流表；
（3）如果a为电流表，那么电流从正极出发，经过a、b、开关S2会构成短路，所以a处必须为断路，即为电压表。
7. A
【解析】根据甲图可知，电阻R1与R2串联，电压表V1测总电压，V2测R2的电压。
根据串联电路的总电压等于各处电压之和可知，电压表V1>V2；根据乙图可知，当电压表的量程为0~3V时，分度值为0.1V，示数为2V；当电压表的量程为0~15V时，分度值为0.5V，示数为10V；因此电压表V1示数为2V，V1的示数为10V；
则电阻R2的电压为2V； 那么R1的电压为：U1=U总-U2=10V-2V=8V。
8. B
【解析】当开关S闭合时，电压表测灯泡的电压。因为电路里只有一个灯泡，所以它的电压等于电源电压，那么此时电压表的示数等于电源电压。当开关S断开时，电压表与电源并联，测电源电压，因此示数还等于电源电压。所以电压表有示数，且都是等于电源电压。
9. C
【解析】小明同学测量小灯泡L1两端电压，电压表应与小灯泡L1并联。图中电压表测量的是小灯泡L1与L2串联后的总电压。因此，导线3连接错误，应接在小灯泡L1的右端接线柱或小灯泡L2的左侧接线柱上，故C正确，而A、B、D错误。
10. A
【解析】一节新干电池的电压为1.5V，故A正确，而B、C、D错误。
11. B
【解析】根据图片可知，电表中间有“V”，因此为电压表。电压表选择的量程为0~3V，分度值为0.1V，那么电表的示数为0.9V，故B正确，而A、C、D错误。
12. C
【解析】A.水果相当于电源，作用是给电路提供电压，故A正确不合题意；
B.二极管发光，说明电路中有电流产生，即此时电路中有电荷在发生定向移动，故B正确不合题意；
C.水果中储存的是化学能，通过连接电路转化为电能，故C错误符合题意；
D.把水果串联起来可以提高电压，故D正确不合题意。
13. C
【解析】根据公式R=U2P可知，当额定电压相等时，电阻与额定功率成反比。因为L1的额定功率大于L2 ， 所以电阻R1小于R2 ， 故A错误；
根据串联电路U总=U1+U2可知，两个灯泡的电压都小于8V，因此都不能正常发光，故B错误；
根据串联电路P1P2=R1R2可知，电阻R1小于R2 ， 那么实际功率P1
14. D
【解析】应该选用0~0.6A的量程，说明这个电流值肯定非常小。使用0~3A的量程时，由于分度值变成原来的5倍，所以指针的偏转幅度是原来的1/5，肯定摆动幅度很小，读数不够准确，故D正确，而A、B、C错误。
15. D
【解析】A.电流表与灯泡L2串联，测L2的电流，故A错误；
B.电流表与灯泡L1并联，连接方法错误，故B错误；
C.电流表在干路上，测总电流，故C错误；
D.电流表与灯泡L1串联，测灯泡L1的电流，故D正确。
16. A
【解析】智能手机使用的锂电池的电压大约为3.7V，接近于4V，故A符合题意，而B、C、D不合题意。
17. C
【解析】从显像管尾部的热灯丝发射出来的电子，高速撞击到电视机荧光屏上，那么自由电子的定向移动方向为灯丝到荧光屏。根据电流方向与电子移动方向相反可知，电流从荧光屏到灯丝，故C正确，而A、B、D错误。
18. B
【解析】根据甲图可知，两个电阻串联，电压表V1测总电压，V2测R2的电压。
根据串联电路的电压规律可知，V1>V2；
根据乙图可知，当量程为0~3V时，分度值为0.1V，那么V2的示数为1.5V；
当量程为0~15V时，分度值为0.5V，那么V1的示数为7.5V；
那么R2两端的电压为1.5V，
而R1两端的电压为：U1=U总-U2=7.5V-1.5V=6V。
19. C
【解析】假设电流从左端流入，那么电流方向如下图所示：
因此电流表A的示数应该是电流表A2和A3的示数之和，即：50mA+70mA=120mA；
电流表A'的示数是电流表A1和A2的示数之和，即：30mA+50mA=80mA。
故C正确，而A、B、D错误。
20. D
【解析】电流从电流表的“+”接线柱流入，从“-”接线柱流出，因此从“-”接线柱流出电流的方向是向左的。因为0.6A>0.46A，所以导线ab的电流应该是电流表的电流与导线cd电流的和，即导线ab中电流方向为b→a，导线cd中电流方向为c→d。因为电流表的电流分为两支，所以通过cd的电流为：Icd=Iab-I=0.6A-0.46A=0.14A
二、填空题
21. 正、负接线柱接反了；实际电流超过了量程(答案合理即可)
【解析】某同学在用电流表测电流时，发现指针向左偏转，这是因为正、负接线柱接反了。改接后，又发现指针向右偏转且超过了电流表的最大刻度值，其原因可能是实际电流超过了量程。
22. 0.075
【解析】根据I总=I1+I2可知，这个手电筒正常工作时的电流为：I总=nI=5×0.015A=0.075A。
23. 1.5伏；4.5伏；220伏；36伏
【解析】一节干电池的电压是1.5V，3节干电池串联后的电压是4.5V；家庭电路的电压220V；一般情况下 ，对人体的安全电压不能超过36V。
24. （1）断开
（2）选用了规格相同的(或电阻相同)的灯泡进行实验
（3）换用不同的灯泡进行实验，多次测量获得多组数据
（4）灯丝的电阻随着温度的升高而增大。刚闭合开关时，灯丝的温度较低，电阻较小，电流较大；当灯泡发光后灯丝温度升高，电阻增大，电流减小
【解析】（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是断开的；
（2）晓丹得出错误的实验结论，主要原因是：选用了规格相同的(或电阻相同)的灯泡进行实验。
（3）接下来的实验提出改进措施：换用不同的灯泡进行实验，多次测量获得多组数据。
（4）造成这种现象的原因是：灯丝的电阻随着温度的升高而增大。刚闭合开关时，灯丝的温度较低，电阻较小，电流较大；当灯泡发光后灯丝温度升高，电阻增大，电流减小。
25. （1）0.3
（2）变大
【解析】（1）根据乙图可知，电流表选择量程0~0.6A，分度值为0.02A，示数为0.3A；
（2）点燃酒精灯给白炽灯的灯丝加热，发现电流表示数变小，那么灯丝的电阻变大，由此可知：灯丝温度升高，其电阻大小变化情况是变大。
26. 负；0.6
【解析】根据图示，电压表正向偏转，因为锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；
（2）电压表的量程为0～3 V，分度值为0.1 V，示数为0.6 V。
27. 甲；乙
【解析】甲：两个灯泡串联，电压表与灯泡L2并联，测L2的电压；
乙：两个灯泡串联，电压表与电源并联，测电源电压，也就是两个灯泡的总电压；
丙：两个灯泡串联，电压表与灯泡L1并联，测L1的电压。
28. L1；L1
【解析】（1）如下图所示，图甲中电压表与灯泡L1并联，测灯泡L1的电压；
（2）如下图所示，乙图中电压表与灯泡L1并联，测灯泡L1的电压；
29. 从尖端流向地面
【解析】在物理学中，将正电荷定向移动的方向规定为电流方向。因为金属导体中自由移动的是电子，所以电流的方向与自由电子移动的方向相反。避雷针工作时，尖端不断向空中释放电子，即电子移动方向为地面到尖端，那么电流方向与其相反，即从尖端流向地面。
30. （1）A、B；B、C；A、C
（2）
（3）2伏
【解析】（1）在图甲中，应把电压表分别接在A、B，B、C和 A、C两点之间进行测量，观察它们之间的电压有什么关系。
（2）根据甲图可知，电流从正极出发，依次经过灯泡开关、L2、L1、然后回到电源负极，最后将电压表并联在A、C之间，注意电压表的“-”接线柱接A点，而“3V”的接线柱接C点，如下图所示：
（3）灯泡L2两端的电压为：U2=U总-U1=4.5V-2.5V=2V。

4.3 电流、电压
一、单选题
1.一只电压表有0～3 V和0～15 V两个量程。某次实验中用的是0～3 V的量程，而从0～15 V的量程刻度盘上发现指针所指的电压恰好是8.5 V，则实际测得的电压值是( )
A. 8.5 V B. 2.7 V C. 1.7 V D. 1.5 V
2.关于电流表和电压表的使用方法，下列说法正确的是( )
A. 测量电压时，电压表必须与被测电路串联
B. 测量电流时，电流表必须与被测电路串联
C. 不管是电流表还是电压表，连接时必须使电流从“＋”接线柱流出，从“－”接线柱流入
D. 电压表的量程改变后，每小格表示的值仍保持不变
3.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3 V，滑动变阻器上标有“15 Ω 1 A”字样。在a、b间先后接入不同阻值的定值电阻R，移动滑片P，使电压表示数为1.5 V，读出电流表的示数。当20 Ω的电阻接入a、b间时，电压表示数始终无法达到1.5 V，其原因可能是( )
A. 滑动变阻器阻值太小 B. 电源电压3 V太低
C. 20 Ω的阻值太小 D. 控制的电压1.5 V太高
题3图 题4图
4.如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5 V，V2的示数是3.8 V，则电压表V3的示数是( )
A. 1.3 V B. 2.5 V C. 3.8 V D. 6.3 V
5.如图所示的电路中，电阻阻值R1＜R2。闭合开关S后，电阻R1、R2两端的电压分别为U1、U2 ， 通过两个电阻的电流分别为I1、I2。下列判断中正确的是( )
A. I1＝I2 B. I1＞I2 C. U1＝U2 D. U1＞U2
题5图 题6图
6.如图所示，a、b、c表示电流表或电压表。当S1、S2都闭合时，若要使电路能正常工作，则下列说法正确的是( )
A. a、b、c都是电流表 B. a、b、c都是电压表
C. a、b是电压表，而c是电流表 D. b、c是电流表，而a是电压表
7.图甲所示电路中，当闭合开关S后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为( )
A. 8 V 2 V B. 10 V 2 V C. 2 V 8 V D. 2 V 10 V
8.如图所示，电源电压保持不变，开关S从闭合到断开时，电压表应该是( )
A. 示数变为0 B. 有示数，测量的都是电源电压
C. 有示数，测量的都是灯两端的电压 D. 示数将变大，但无法测量
题8图 题9图
9.如图所示是小明同学测量小灯泡L1两端电压的电路。图中有一条导线接错了，接错的导线是( )
A. 导线1 B. 导线2 C. 导线3 D. 导线4
10.一节新干电池的电压为( )
A. 1.5 V B. 24 V C. 110 V D. 220 V
11.如图所示，该电表的示数是( )
A. 4.0 V B. 0.9 V C. 4.5 A D. 0.9 A
题11图 题12图
12.酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色，关于这个电路说法错误的是( )
A. 水果的作用是给电路提供电压 B. 此时电路中有电荷在发生定向移动
C. 水果中储存的是电能 D. 把水果串联起来可以提高电压
13.将标有“8V 8W”的灯L1 和标有“8V 4W”的灯 L2（灯丝电阻不随温度改变）串联接在 8V的电源上，则( )
A. 灯L1电阻大于灯L2电阻 B. 两灯都能正常发光
C. 灯L1比灯L2暗 D. 通过灯L1的电流大于通过灯L2的电流
14.某同学使用电流表时，估计待测电路中的电流应选用0～0.6 A的量程，但他误用0～3 A的量程来测量。这样做的结果是( )
A. 指针摆动角度大，会损坏电流表
B. 指针摆动角度小，会损坏电流表
C. 指针摆动角度小，读数比较准确
D. 指针摆动角度小，读数不够准确
15.用电流表测量通过灯L1的电流，如图所示符合要求的电路是( )
A. B. C. D.
16.中国的5G技术全球领先。5G智能手机在使用时电池的电压最接近于（ ）
A. 4V B. 110V C. 220V D. 380V
17.从显像管尾部的热灯丝发射出来的电子，高速撞击到电视机荧光屏上，使荧光屏发光，则在显像管内（ ）
A. 电流方向从灯丝到荧屏 B. 显像管内是真空，无法通过电流
C. 电流方向从荧屏到灯丝 D. 无法判断电流方向
18.如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（ ）
A. 7.5V 1.5V B. 6V 1.5V C. 1.5V 7.5V D. 1.5V 6V
题18图 题19图
19.如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（ ）
A. A的示数是150mA B. A的示数是70mA
C. A′的示数是80mA D. A′的示数是30mA
20.学习《电流》一课时，老师常用水的流量和水流来类比电量和电流。理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总 和。如图是某实验电路的-部分，电流表的示数为0.46A，若通过导线ab电流为0.6A，通过电流表的电流方向从“十”接线柱流向一”接线柱，导线cd的电流大小和方向可能的情况是（ ）
A. 若导线ab的电流从a→b，则Icd=0.14A，方向：d→c
B. 若导线ab的电流从a→b，则Icd=1.06A，方向：c→d
C. 若导线ab的电流从b→a，则Icd=1.06A，方向：d→c
D. 若导线ab的电流从b→a，则Icd=0.14A，方向：c→d
二、填空题
21.某同学在用电流表测电流时，发现指针向左偏转，这是因为________。改接后，又发现指针向右偏转且超过了电流表的最大刻度值，其原因可能是________。
22.有一种LED手电筒，它由5个LED并联组成，用两节干电池作电源，正常每只LED通过的电流为15 mA，则它正常工作时的总电流为________A。
23.一节干电池的电压是________，3节干电池串联后的电压是________ ；家庭电路的电压________ ；一般情况下 ，对人体的安全电压不能超过________。
24.某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等。她设计了如图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2个、开关1个、电池和导线若干进行实验。
（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是________的。
（2）检查电路连接无误后，她开始实验，读出电流表示数并记录在表格中。
Ib(A)
Ic(A)
Ia(A)
0.18
0.18
0.36
晓丹同学分析数据后得出结论：并联电路中各支路电流相等。
晓丹得出错误的实验结论，主要原因是________。
（3）请你对接下来的实验提出改进措施(一条即可)：________。
（4）晓丹同学在实验过程中还发现：闭合开关时电流表指针迅速偏转较大角度，紧接着指针再偏回一定角度后，示数才稳定下来；同组的小刚同学同时发现，闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来。造成这种现象的原因是________。
25.小科利用一个废弃的白炽灯，用图甲所示的装置来探究灯丝电阻与温度的关系。
（1）闭合开关，电流表的示数如图乙所示，其示数为________A。
（2）点燃酒精灯给白炽灯的灯丝加热，发现电流表示数变小。由此可知：灯丝温度升高，其电阻大小变化情况是________(选填“变大”或“变小”)。
26.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的________极，电池的电压为________V。
27.如图所示的电路中，能用电压表正确测出灯L2两端电压的电路图是________，能测出两盏灯两端总电压的电路图是________。
28.如图所示的电路中，甲图中电压表测量的是用电器________的电压，乙图中电压表测量的是用电器________的电压。
29.避雷针工作时，尖端不断向空中释放电子，其电流方向是________(选填“从尖端流向地面”或“从地面流向尖端”)。
30.如图所示是验证串联电路中各导体两端的电压与总电压之间关系的实验。
（1）在图甲中，应把电压表分别接在________，________和 ________两点之间进行测量，观察它们之间的电压有什么关系。
（2）直接在图甲中画出用电压表测量A、C间电压的电路图，并用笔画线表示导线连接图乙中的实物。
（3）换用另外两个不同规格的小灯泡重新实验。如果电源的电压为4．5伏，灯L1两端的电压为2．5伏，灯L2两端的电压为________。
答案部分
一、单选题
1. C 2. B 3. A 4. D 5. A
6. D 7. A 8. B 9. C 10. A
11. B 12. C 13. C 14. D 15. D
16. A 17. C 18. B 19. C 20. D
二、填空题
21. 正、负接线柱接反了；实际电流超过了量程(答案合理即可)
22. 0.075
23. 1.5伏；4.5伏；220伏；36伏
24. （1）断开
（2）选用了规格相同的(或电阻相同)的灯泡进行实验
（3）换用不同的灯泡进行实验，多次测量获得多组数据
（4）灯丝的电阻随着温度的升高而增大。刚闭合开关时，灯丝的温度较低，电阻较小，电流较大；当灯泡发光后灯丝温度升高，电阻增大，电流减小
25. （1）0.3
（2）变大
26. 负；0.6
27. 甲；乙
28. L1；L1
29. 从尖端流向地面
30. （1）A、B；B、C；A、C
（2）
（3）2伏
解析部分
一、单选题
1. C
【解析】从0～15 V的量程刻度盘上发现指针所指的电压恰好是8.5 V，实验用的是0～3 V的量程，所以实际电压：U＝8.5 V÷5＝1.7 V，故C正确，而A、B、D错误。
2. B
【解析】A.测量电压时，电压表必须与被测电路并联，故A错误；
B.测量电流时，电流表必须与被测电路串联，故B正确；
C.不管是电流表还是电压表，连接时必须使电流从“＋”接线柱流入，从“－”接线柱流出，故C错误；
D.电压表的量程改变后，每小格表示的值也会发生改变，故D错误。
3. A
【解析】在串联电路中，电压的分配与电阻成正比。定值电阻R与变阻器串联，电压表测R的电压。既然电压表的示数保持不变，那么变阻器的电压也保持不变。根据串联电路的分压规律得到：UU变=RR变 ， 定值电阻R越大，滑动变阻器接入的阻值越大。当R=20Ω时得到：1.5V3V−1.5V=20ΩR变 ， 解得：R变=20Ω>15Ω，即变阻器的阻值太小，从而使电压表的示数始终大于1.5V，故A正确，而B、C、D错误。
4. D
【解析】根据图片可知，灯泡L1和L2串联，电压表V1测L1 ， V2测L2 ， V3测它们的总电压。那么电压表V3的示数U总=U1+U2=2.5V+3.8V=3.6V。
5. A
【解析】如图电路，闭合开关S后，电阻R1、R2串联在电路中。根据串联电路电流处处相等的特点可知，通过两电阻的电流相等。根据串联电路的分压特点，即 U1U2 ＝ IR1IR2 ＝ R1R2 ，可见串联电路中电压与电阻成正比，因为R1＜R2 ， 所以 U1
【解析】（1）根据图片可知，电流从正极出发，依次经过R2、电表c和b，然后经过开关S2 ， 回到负极，因此b和c都是电流的必经之路，因此应该为电流表。
（2）电流从正极出发，依次经过R1、S1、b，开关S2 ， 流回负极，那么b为电流的必经之路，肯定为电流表；
（3）如果a为电流表，那么电流从正极出发，经过a、b、开关S2会构成短路，所以a处必须为断路，即为电压表。
7. A
【解析】根据甲图可知，电阻R1与R2串联，电压表V1测总电压，V2测R2的电压。
根据串联电路的总电压等于各处电压之和可知，电压表V1>V2；根据乙图可知，当电压表的量程为0~3V时，分度值为0.1V，示数为2V；当电压表的量程为0~15V时，分度值为0.5V，示数为10V；因此电压表V1示数为2V，V1的示数为10V；
则电阻R2的电压为2V； 那么R1的电压为：U1=U总-U2=10V-2V=8V。
8. B
【解析】当开关S闭合时，电压表测灯泡的电压。因为电路里只有一个灯泡，所以它的电压等于电源电压，那么此时电压表的示数等于电源电压。当开关S断开时，电压表与电源并联，测电源电压，因此示数还等于电源电压。所以电压表有示数，且都是等于电源电压。
9. C
【解析】小明同学测量小灯泡L1两端电压，电压表应与小灯泡L1并联。图中电压表测量的是小灯泡L1与L2串联后的总电压。因此，导线3连接错误，应接在小灯泡L1的右端接线柱或小灯泡L2的左侧接线柱上，故C正确，而A、B、D错误。
10. A
【解析】一节新干电池的电压为1.5V，故A正确，而B、C、D错误。
11. B
【解析】根据图片可知，电表中间有“V”，因此为电压表。电压表选择的量程为0~3V，分度值为0.1V，那么电表的示数为0.9V，故B正确，而A、C、D错误。
12. C
【解析】A.水果相当于电源，作用是给电路提供电压，故A正确不合题意；
B.二极管发光，说明电路中有电流产生，即此时电路中有电荷在发生定向移动，故B正确不合题意；
C.水果中储存的是化学能，通过连接电路转化为电能，故C错误符合题意；
D.把水果串联起来可以提高电压，故D正确不合题意。
13. C
【解析】根据公式R=U2P可知，当额定电压相等时，电阻与额定功率成反比。因为L1的额定功率大于L2 ， 所以电阻R1小于R2 ， 故A错误；
根据串联电路U总=U1+U2可知，两个灯泡的电压都小于8V，因此都不能正常发光，故B错误；
根据串联电路P1P2=R1R2可知，电阻R1小于R2 ， 那么实际功率P1
14. D
【解析】应该选用0~0.6A的量程，说明这个电流值肯定非常小。使用0~3A的量程时，由于分度值变成原来的5倍，所以指针的偏转幅度是原来的1/5，肯定摆动幅度很小，读数不够准确，故D正确，而A、B、C错误。
15. D
【解析】A.电流表与灯泡L2串联，测L2的电流，故A错误；
B.电流表与灯泡L1并联，连接方法错误，故B错误；
C.电流表在干路上，测总电流，故C错误；
D.电流表与灯泡L1串联，测灯泡L1的电流，故D正确。
16. A
【解析】智能手机使用的锂电池的电压大约为3.7V，接近于4V，故A符合题意，而B、C、D不合题意。
17. C
【解析】从显像管尾部的热灯丝发射出来的电子，高速撞击到电视机荧光屏上，那么自由电子的定向移动方向为灯丝到荧光屏。根据电流方向与电子移动方向相反可知，电流从荧光屏到灯丝，故C正确，而A、B、D错误。
18. B
【解析】根据甲图可知，两个电阻串联，电压表V1测总电压，V2测R2的电压。
根据串联电路的电压规律可知，V1>V2；
根据乙图可知，当量程为0~3V时，分度值为0.1V，那么V2的示数为1.5V；
当量程为0~15V时，分度值为0.5V，那么V1的示数为7.5V；
那么R2两端的电压为1.5V，
而R1两端的电压为：U1=U总-U2=7.5V-1.5V=6V。
19. C
【解析】假设电流从左端流入，那么电流方向如下图所示：
因此电流表A的示数应该是电流表A2和A3的示数之和，即：50mA+70mA=120mA；
电流表A'的示数是电流表A1和A2的示数之和，即：30mA+50mA=80mA。
故C正确，而A、B、D错误。
20. D
【解析】电流从电流表的“+”接线柱流入，从“-”接线柱流出，因此从“-”接线柱流出电流的方向是向左的。因为0.6A>0.46A，所以导线ab的电流应该是电流表的电流与导线cd电流的和，即导线ab中电流方向为b→a，导线cd中电流方向为c→d。因为电流表的电流分为两支，所以通过cd的电流为：Icd=Iab-I=0.6A-0.46A=0.14A
二、填空题
21. 正、负接线柱接反了；实际电流超过了量程(答案合理即可)
【解析】某同学在用电流表测电流时，发现指针向左偏转，这是因为正、负接线柱接反了。改接后，又发现指针向右偏转且超过了电流表的最大刻度值，其原因可能是实际电流超过了量程。
22. 0.075
【解析】根据I总=I1+I2可知，这个手电筒正常工作时的电流为：I总=nI=5×0.015A=0.075A。
23. 1.5伏；4.5伏；220伏；36伏
【解析】一节干电池的电压是1.5V，3节干电池串联后的电压是4.5V；家庭电路的电压220V；一般情况下 ，对人体的安全电压不能超过36V。
24. （1）断开
（2）选用了规格相同的(或电阻相同)的灯泡进行实验
（3）换用不同的灯泡进行实验，多次测量获得多组数据
（4）灯丝的电阻随着温度的升高而增大。刚闭合开关时，灯丝的温度较低，电阻较小，电流较大；当灯泡发光后灯丝温度升高，电阻增大，电流减小
【解析】（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是断开的；
（2）晓丹得出错误的实验结论，主要原因是：选用了规格相同的(或电阻相同)的灯泡进行实验。
（3）接下来的实验提出改进措施：换用不同的灯泡进行实验，多次测量获得多组数据。
（4）造成这种现象的原因是：灯丝的电阻随着温度的升高而增大。刚闭合开关时，灯丝的温度较低，电阻较小，电流较大；当灯泡发光后灯丝温度升高，电阻增大，电流减小。
25. （1）0.3
（2）变大
【解析】（1）根据乙图可知，电流表选择量程0~0.6A，分度值为0.02A，示数为0.3A；
（2）点燃酒精灯给白炽灯的灯丝加热，发现电流表示数变小，那么灯丝的电阻变大，由此可知：灯丝温度升高，其电阻大小变化情况是变大。
26. 负；0.6
【解析】根据图示，电压表正向偏转，因为锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；
（2）电压表的量程为0～3 V，分度值为0.1 V，示数为0.6 V。
27. 甲；乙
【解析】甲：两个灯泡串联，电压表与灯泡L2并联，测L2的电压；
乙：两个灯泡串联，电压表与电源并联，测电源电压，也就是两个灯泡的总电压；
丙：两个灯泡串联，电压表与灯泡L1并联，测L1的电压。
28. L1；L1
【解析】（1）如下图所示，图甲中电压表与灯泡L1并联，测灯泡L1的电压；
（2）如下图所示，乙图中电压表与灯泡L1并联，测灯泡L1的电压；
29. 从尖端流向地面
【解析】在物理学中，将正电荷定向移动的方向规定为电流方向。因为金属导体中自由移动的是电子，所以电流的方向与自由电子移动的方向相反。避雷针工作时，尖端不断向空中释放电子，即电子移动方向为地面到尖端，那么电流方向与其相反，即从尖端流向地面。
30. （1）A、B；B、C；A、C
（2）
（3）2伏
【解析】（1）在图甲中，应把电压表分别接在A、B，B、C和 A、C两点之间进行测量，观察它们之间的电压有什么关系。
（2）根据甲图可知，电流从正极出发，依次经过灯泡开关、L2、L1、然后回到电源负极，最后将电压表并联在A、C之间，注意电压表的“-”接线柱接A点，而“3V”的接线柱接C点，如下图所示：
（3）灯泡L2两端的电压为：U2=U总-U1=4.5V-2.5V=2V。
