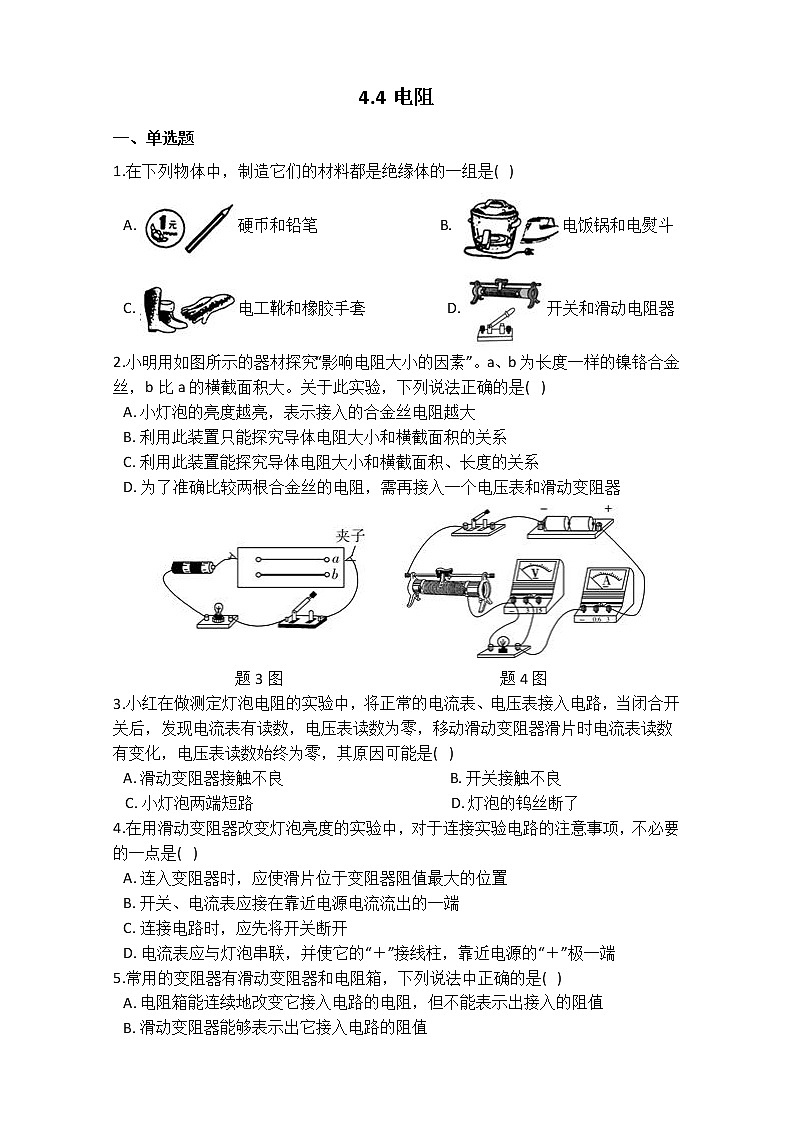

4.4电阻
一、单选题
1.在下列物体中，制造它们的材料都是绝缘体的一组是( )
A. 硬币和铅笔 B. 电饭锅和电熨斗
C. 电工靴和橡胶手套 D. 开关和滑动电阻器
2.小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是( )
A. 小灯泡的亮度越亮，表示接入的合金丝电阻越大
B. 利用此装置只能探究导体电阻大小和横截面积的关系
C. 利用此装置能探究导体电阻大小和横截面积、长度的关系
D. 为了准确比较两根合金丝的电阻，需再接入一个电压表和滑动变阻器
题3图 题4图
3.小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，其原因可能是( )
A. 滑动变阻器接触不良 B. 开关接触不良
C. 小灯泡两端短路 D. 灯泡的钨丝断了
4.在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是( )
A. 连入变阻器时，应使滑片位于变阻器阻值最大的位置
B. 开关、电流表应接在靠近电源电流流出的一端
C. 连接电路时，应先将开关断开
D. 电流表应与灯泡串联，并使它的“＋”接线柱，靠近电源的“＋”极一端
5.常用的变阻器有滑动变阻器和电阻箱，下列说法中正确的是( )
A. 电阻箱能连续地改变它接入电路的电阻，但不能表示出接入的阻值
B. 滑动变阻器能够表示出它接入电路的阻值
C. 电阻箱能表示出它接入电路的阻值

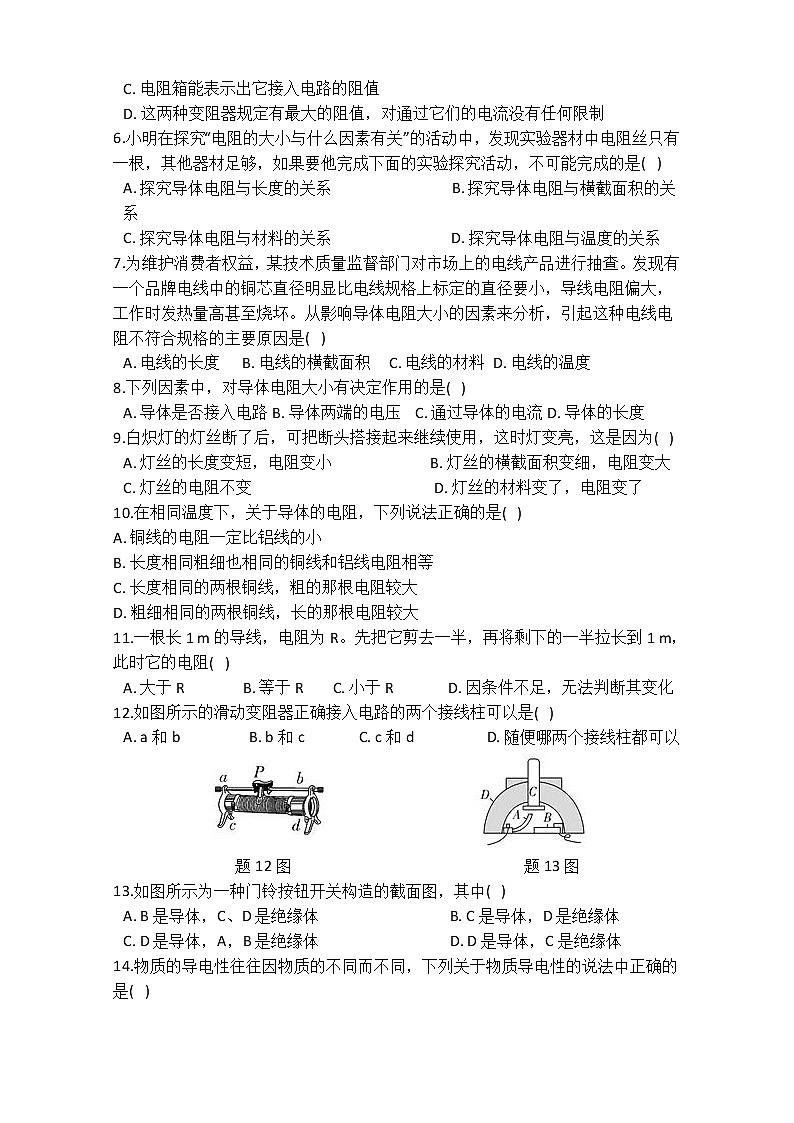

D. 这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制
6.小明在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其他器材足够，如果要他完成下面的实验探究活动，不可能完成的是( )
A. 探究导体电阻与长度的关系 B. 探究导体电阻与横截面积的关系
C. 探究导体电阻与材料的关系 D. 探究导体电阻与温度的关系
7.为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查。发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，导线电阻偏大，工作时发热量高甚至烧坏。从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是( )
A. 电线的长度 B. 电线的横截面积 C. 电线的材料 D. 电线的温度
8.下列因素中，对导体电阻大小有决定作用的是( )
A. 导体是否接入电路B. 导体两端的电压 C. 通过导体的电流D. 导体的长度
9.白炽灯的灯丝断了后，可把断头搭接起来继续使用，这时灯变亮，这是因为( )
A. 灯丝的长度变短，电阻变小 B. 灯丝的横截面积变细，电阻变大
C. 灯丝的电阻不变 D. 灯丝的材料变了，电阻变了
10.在相同温度下，关于导体的电阻，下列说法正确的是( )
A. 铜线的电阻一定比铝线的小
B. 长度相同粗细也相同的铜线和铝线电阻相等
C. 长度相同的两根铜线，粗的那根电阻较大
D. 粗细相同的两根铜线，长的那根电阻较大
11.一根长1 m的导线，电阻为R。先把它剪去一半，再将剩下的一半拉长到1 m，此时它的电阻( )
A. 大于R B. 等于R C. 小于R D. 因条件不足，无法判断其变化
12.如图所示的滑动变阻器正确接入电路的两个接线柱可以是( )
A. a和b B. b和c C. c和d D. 随便哪两个接线柱都可以
题12图 题13图
13.如图所示为一种门铃按钮开关构造的截面图，其中( )
A. B是导体，C、D是绝缘体 B. C是导体，D是绝缘体
C. D是导体，A，B是绝缘体 D. D是导体，C是绝缘体

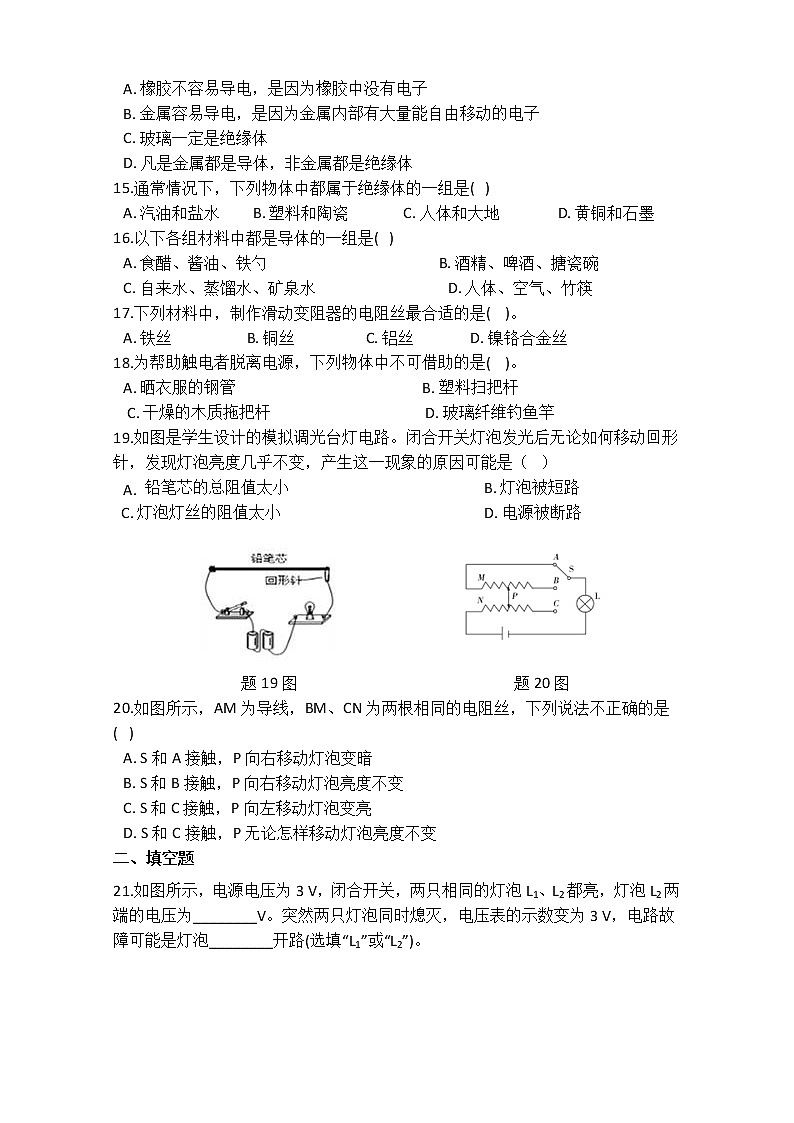

14.物质的导电性往往因物质的不同而不同，下列关于物质导电性的说法中正确的是( )
A. 橡胶不容易导电，是因为橡胶中没有电子
B. 金属容易导电，是因为金属内部有大量能自由移动的电子
C. 玻璃一定是绝缘体
D. 凡是金属都是导体，非金属都是绝缘体
15.通常情况下，下列物体中都属于绝缘体的一组是( )
A. 汽油和盐水 B. 塑料和陶瓷 C. 人体和大地 D. 黄铜和石墨
16.以下各组材料中都是导体的一组是( )
A. 食醋、酱油、铁勺 B. 酒精、啤酒、搪瓷碗
C. 自来水、蒸馏水、矿泉水 D. 人体、空气、竹筷
17.下列材料中，制作滑动变阻器的电阻丝最合适的是( )。
A. 铁丝 B. 铜丝 C. 铝丝 D. 镍铬合金丝
18.为帮助触电者脱离电源，下列物体中不可借助的是( )。
A. 晒衣服的钢管 B. 塑料扫把杆
C. 干燥的木质拖把杆 D. 玻璃纤维钓鱼竿
19.如图是学生设计的模拟调光台灯电路。闭合开关灯泡发光后无论如何移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是（ ）
A. 铅笔芯的总阻值太小 B. 灯泡被短路
C. 灯泡灯丝的阻值太小 D. 电源被断路
题19图 题20图
20.如图所示，AM为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是( )
A. S和A接触，P向右移动灯泡变暗
B. S和B接触，P向右移动灯泡亮度不变
C. S和C接触，P向左移动灯泡变亮
D. S和C接触，P无论怎样移动灯泡亮度不变
二、填空题
21.如图所示，电源电压为3 V，闭合开关，两只相同的灯泡L1、L2都亮，灯泡L2两端的电压为________V。突然两只灯泡同时熄灭，电压表的示数变为3 V，电路故障可能是灯泡________开路(选填“L1”或“L2”)。
题21图 题22图
22.小芸用如图所示的装置研究物质的导电性，她先后在两个夹子间接入①铅笔芯、②铁丝、③塑料绳、④橡皮、⑤毛线、⑥自来水(装在烧杯里)。检查的结果是：当接入________(填序号)时灯泡发光，说明这些物体是________；当接入________(填序号)时灯泡不发光，说明这些物体是________。
23.一根镍铬合金线两端的电压一定，当镍铬合金线被均匀拉长后，通过它的电流将________(选填“变大”“变小”或“不变”)。
24.同种材料制成的四根导线，R1＝4 Ω，R2＝9 Ω，R3＝11 Ω，R4＝21 Ω，如果它们的长度相等，则横截面积最大的是________；如果它们的横截面积相等，则长度最长的是________。
25.2019世界青少年击剑锦标赛于4月6～14日在波兰托伦举行。当运动员的剑击中对方胸部时，裁判面前的指示灯会发光，这说明剑是________(选填“导体”或“绝缘体”)；剑、上衣、背上的金属线与电源、指示灯形成了________(选填“短路”“开路”或“通路”)。
26.课堂上吴老师演示短路危害。用一张口香糖的包装锡纸，用剪刀剪成中间狭窄的条形，并将锡纸两端分别接在一节干电池的正负极，锡纸就可以燃烧起来。
（1）细心的小明发现每次都是中间狭窄处先燃烧起来。小明猜想：可能是因为通过中间狭窄处的电流比两端宽处的电流更大引起的。但马上被其他同学否定了。否定这一猜想的理由是________ 。
（2）接着小明又提出猜想：可能是该锡纸中间狭窄处的电阻更大的缘故。请写出小明判断中间狭窄处电阻更大的依据________。
27.如图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来。当金属夹从电阻丝上的某点，沿电阻丝向 ________（填“向左”或“向右”）移动的过程中，小灯泡亮度逐渐变暗，这表明导体电阻的大小跟导体的________ 有关，如要研究电阻与温度的关系，还需要添加的仪器是________。
题27图 题28图
28.在图甲中，闭合开关后，给玻璃珠加热到红炽状态，小灯泡亮度逐渐________，原因是玻璃由绝缘体变成了________。在图乙中，闭合开关后，在给钨丝缓慢加热的过程中，小灯泡变暗，原因是钨丝的温度越高，它的电阻________。
29.如图所示电路，电灯与滑动变阻器是________联的，滑动变阻器连人电路的有效电阻是________部分；闭合开关，滑片P向右移动时，变阻器接人电路的有效电阻________，电流表的示数________，电灯的亮度________。
30.我们已经知道，各种材料的导电能力并不相同，所以导体的导电能力与材料有关。
（1）除了材料会影响电阻大小以外，影响导体电阻大小的因素还有温度、导线长度和导线________。在研究电阻与导线长度关系时，往往选择镍铬合金线作为被测导线，而不是铜丝，原因是________。
（2）如图是一种旋钮式变阻器的结构示意图，利用它可以改变音响的音量大小。将铜片B和铜片A接入电路并与喇叭串联，则顺时针旋转触片时，音量将________（选填“增大”、“减小”或“不变”）。
答案部分
一、单选题
1. C 2. C 3. C 4. B 5. C
6. C 7. B 8. D 9. A 10. D
11. A 12. B 13. A 14. B 15. B
16. A 17. D 18. A 19. A 20. C
二、填空题
21. 1.5；L2
22. ①②⑥；导体；③④⑤；绝缘体
23. 变小
24. R1；R4
25. 导体；通路
26. （1）串联电路电流处处相等
（2）在导体材料、长度等其他条件相同时，导体横截面积越小，电阻越大。(或者“锡纸狭窄处横截面积越小，电阻越大”)
27. 向右；长度；酒精灯
28. 变亮；导体；越大
29. 串；AP；增大；减小；变暗
30. （1）粗细（横截面积）；在粗细和长度相同时，镍铬合金线的电阻比铜线的电阻大，改变长度时，电阻变化大，现象明显
（2）增大
解析部分
一、单选题
1. C
【解析】A.硬币是导体，而铅笔是绝缘体，故A错误；
B.电饭锅和电熨斗的加热部分为导体，而底座、外壳为绝缘体，故B错误；
C.电工靴的材料为橡胶，和橡胶手套都是绝缘体，故C正确；
D.开关和滑动变阻器的导线部分为导体，而手接触的位置为绝缘体，故D错误。
2. C
【解析】A.小灯泡的亮度越亮，通过电阻的电流越大，表示接入的合金丝电阻越小，故A错误；
BC.只选择上面的合金丝，先接入一半长度，再全部接入，可以探究导体电阻与长度的关系。先接入上面的合金丝，再继入下面的合金丝，可以探究导体电阻与横截面积的关系，故B错误，C正确；
D.为了准确比较两根合金丝的电阻，需再接入一个电流表即可，故D错误。
3. C
【解析】根据图片可知，灯泡与变阻器串联，电压表的灯泡电压，电流表测总电流。
A.滑动变阻器接触不良时，整个电路都没有电流，电流表示数为零，电压表的示数还是零，故A不合题意；
B.开关接触不良时，整个电流没有电流，两个电表的示数都是零，故B不合题意；
C.小灯泡两端短路时，电压表同时被短路，示数为零。此时电路里只有变阻器，因此电流表有示数。当变阻器的滑片移动时，阻值发生改变，那么电流表的示数改变，故C符合题意；
D.灯泡的钨丝断了时，电压表与变阻器串联，此时电压表的示数不是零，而是等于电源电压。由于电压表的内阻很大，所以通过电路的电流为零，故D不合题意。
4. B
【解析】A.连入变阻器时，应使滑片位于变阻器阻值最大的位置，可以防止电流过大损坏用电器，故A正确不合题意；
B.开关、电流表只要串联在电路中即可，它们的作用与在串联电路中的位置无关，故B错误符合题意；
C.连接电路时，应先将开关断开，防止电路时通时断损坏用电器，故C正确不合题意；
D.电流表应与灯泡串联，并使它的“＋”接线柱，靠近电源的“＋”极一端，故D正确不合题意。
5. C
【解析】AC.电阻箱不能能连续地改变它接入电路的电阻，但能表示出接入的阻值，故A错误，C正确；
B.滑动变阻器不能表示出它接入电路的阻值，但是可以连续的改变它接入的阻值，故B错误；
D.这两种变阻器规定有最大的阻值，对允许通过的最大电流也有限制，故D错误。
6. C
【解析】A.探究导体电阻与长度的关系，需要控制材料、温度和横截面积相等而改变长度。只需将这根电阻丝先接入一半，再全部接入即可，故A不合题意；
B.探究导体电阻与横截面积的关系，需要控制材料、温度和长度相同而改变横截面积。第一次接入电阻丝的一半，第二次将电阻丝对折全部接入即可，故B不合题；
C.探究导体电阻与材料的关系，需要控制温度、长度和横街面积相同而改变材料，无法做到，故C符合题意；
D.探究导体电阻与温度的关系时，需要控制材料、长度和横截面积相同而改变温度。只需第一次电阻丝不加热，第二次电阻丝加热即可，故D不合题意。
7. B
【解析】铜芯的直径偏小，那么它的横截面积肯定偏小，而导体的电阻与横截面积成反比，因此导线电阻增大，那么引起这种电线电阻不符合规格的主要原因是横截面积，故B正确，额A、C、D错误。
8. D
【解析】电阻是导体的一种特性，与导体的材料、长度、横截面积和温度有关，与它两端的电压和电流无关，故D正确，而A、B、C错误。
9. A
【解析】导体的电阻与长度成正比；白炽灯的灯丝断了后，把断头搭接起来继续使用，灯丝的长度变短了，电阻变小，而通过灯泡的电流变大了，因此灯变亮
10. D
【解析】A.当长度、横截面积和温度相同时，铜线的电阻一定比铝线的小，题目没有限制这些条件，故A错误；
B.长度相同粗细也相同，铜线比铝线电阻小，故B错误；
C.长度相同的两根铜线，粗的那根电阻较小，故C错误；
D.粗细相同的两根铜线，长的那根电阻较大，故D正确。
11. A
【解析】将导线截去一半再拉长到1m，那么横截面积肯定变小了，根据“导体电阻与横截面积成反比”可知，它的电阻肯定增大了，故A正确，而B、C、D错误。
12. B
【解析】a、b两个接线柱全部在上面，c、d两个接线柱全部在下面，根据“一上一下”原则可知，只接上面两个或只接下面两个都是错误的，故A、C错误；b在上面，而c在下面，那么b和c的接法是正确的，故B正确；根据“一上一下”原则可知，故D错误。
13. A
【解析】根据图片可知，A为开关的动触点，B为开关的静触点。当向下按压C时，触点A与B接触，电路接通，电铃发声，因此A、B都是导体。C点与手直接接触，D点为电铃的外壳，它们都不是电流经过的地方，为了防止电能损失，它们不能导电，为绝缘体。
14. B
【解析】A.导体与绝缘体导电性的区别在于是否有自由移动的电子。绝缘体(如橡胶)中存在电子，但这些电子被原子核牢牢束缚着，不能自由移动，故不容易导电，故A错误；
B.金属导体中存在着大量可自由移动的电子，故容易导电，故B正确；
C.导体与绝缘体之间没有绝对的界限，在一定条件下，绝缘体可以转变成导体。比如玻璃，通常情况下是绝缘体，当把玻璃烧红时，玻璃也可以导电，故C错误；
D.有些非金属也是导体，比如石墨，故D错误。
15. B
【解析】A.汽油为绝缘体，而盐水为导体，故A不合题意；
B.塑料和陶瓷都是绝缘体，故B符合题意；
C.人体和大地都是导体，故C不合题意；
D.黄铜和石墨都是导体，故D不合题意。
16. A
【解析】A.食醋、酱油、铁勺，都是导体，故A正确；
B.酒精、啤酒是导体，而搪瓷碗为绝缘体，故B错误；
C.自来水和矿泉水为导体，而蒸馏水为绝缘体，故C错误；
D.人体为导体，而空气、竹筷为绝缘体，故D错误。
17. D
【解析】滑动变阻器的工作原理是通过改变接入电路里电阻丝的长度从而改变电阻，达到改变电流，控制电压的目的，因此制作变阻器的材料则要求电阻率要大。铜丝、铁丝和铝丝的电阻率非常小，只有镍铬合金丝的电阻率比较大，所以最合适的材料是镍铬合金丝，故D正确，而A、B、C错误。
18. A
【解析】为帮助触电者脱离电源，需要借助的只能是绝缘体，不能是导体
19. A
【解析】A.如果铅笔芯的总电阻太小，那么当它的阻值改变时，对总电阻的影响就非常小，自然总电流的变化非常小，灯泡的亮度几乎不变，故A符合题意；
B.如果灯泡被短路，那么灯泡不会发光，故B不合题意；
C.回形针的位置改变对灯泡灯丝的电阻大小没有影响，故C不合题意；
D.如果电源被短路，那么灯泡不会发光，故D不合题意。
20. C
【解析】S和A接触，电阻丝PM和PN段串联。当P向右移动时，两段电阻丝都变长，电阻都变大，通过灯泡的电流变小，因此灯泡变暗，故A正确不合题意；
S和B接触，PB段和PN段串联。当P向右移动时，两端电阻丝的长度之和不变，因此电阻不变，通过灯泡的电流不变，那么灯泡亮度不变，故B正确不合题意；
S和C接触，CN段接入电路。当P向左移动时，电阻丝的长度不变，电阻不变，电路电流不变，因此灯泡不变，故C错误符合题意，D正确不合题意。
二、填空题
21. 1.5；L2
【解析】（1）由图可知，两灯串联，电压表测量灯泡L2两端的电压。因为串联电路中电流处处相等，所以通过灯泡L1和L2的电流相等，两个灯泡相同，电阻也相同。根据U＝IR可知，两灯泡两端的电压相等，都为电源电压的一半，所以灯泡L2两端的电压为 U2 ＝ 12 ×3 V＝1.5 V；
（2）突然两只灯泡同时熄灭，电压表的示数变为3 V，不可能是两灯泡同时短路，所以应该是断路。因为电压表的示数为3 V，说明电压表与电源的两端相连，所以电路故障可能是灯泡 L2断路了。
22. ①②⑥；导体；③④⑤；绝缘体
【解析】检查的结果是：当接入铅笔芯、铁丝和自来水时灯泡发光，故选①②⑥，说明这些物体是导体；当接入塑料绳、橡皮、毛线时灯泡不发光，即③④⑤，说明这些物体是绝缘体。
23. 变小
【解析】当镍铬合金线被均匀拉长后，它的长度变大而横截面积变小，两个因素都导致合金线的电阻变大。根据电流和电阻的反比关系可知，通过合金线的电流变小。
24. R1；R4
【解析】（1）导线的电阻与横截面积成反比，即横截面积最大，电阻最小，那么横截面积最大的是R1；
（2）导线的电阻与长度成正比，即长度最大的电阻最大，那么长度最长的是R4。
25. 导体；通路
【解析】（1）当运动员的剑击中对方胸部时，裁判面前的指示灯会发光，这说明剑中有电流经过，因此剑是导体；
（2）指示灯发光，说明整个电路处处连通，即剑、上衣、背上的金属线与电源、指示灯形成了通路。
26. （1）串联电路电流处处相等
（2）在导体材料、长度等其他条件相同时，导体横截面积越小，电阻越大。(或者“锡纸狭窄处横截面积越小，电阻越大”)
【解析】（1）在锡纸上，宽处和窄处相当于串联，而串联电路中各处电流都相等，所以通过宽处和窄处的电流相等；
（2）小明判断中间狭窄处电阻更大的依据：在导体材料、长度等其他条件相同时，导体横截面积越小，电阻越大。(或者“锡纸狭窄处横截面积越小，电阻越大”)
27. 向右；长度；酒精灯
【解析】（1）小灯泡的亮度变暗，说明通过灯泡的电流变小，而变阻器的电阻变大，使用的部分变长。根据图片可知，此时滑片应该向右移动。
（2）滑片移动，改变了电阻丝接入电路的长度，从而改变电阻，因此表明导体的电阻大小与导体的长度有关；
（3）如果要研究电阻与温度的关系，还需要添加的仪器是酒精灯。
28. 变亮；导体；越大
【解析】（1）在图甲中，闭合开关后，给玻璃珠加热到红炽状态，小灯泡亮度逐渐变亮，原因是玻璃由绝缘体变成了导体。
（2）在图乙中，闭合开关后，在给钨丝缓慢加热的过程中，小灯泡变暗，那么电流变小，原因是钨丝的温度越高，它的电阻越大。
29. 串；AP；增大；减小；变暗
【解析】（1）根据电路图可知，灯泡与变阻器首尾相连，整个电路只有一条通路，那么灯泡与变阻器是串联的。
（2）变阻器下面的接线柱与A相连，那么变阻器连入电路的有效电阻是AP部分。闭合开关，滑片P向右移动时，AP部分变长，变阻器接人电路的有效电阻增大，电流表的示数减小，电灯的亮度变暗。
30. （1）粗细（横截面积）；在粗细和长度相同时，镍铬合金线的电阻比铜线的电阻大，改变长度时，电阻变化大，现象明显
（2）增大
【解析】（1）除了材料会影响电阻大小以外，影响导体电阻大小的因素还有温度、导线长度和导线粗细（横截面积）。在研究电阻与导线长度关系时，往往选择镍铬合金线作为被测导线，而不是铜丝，原因是：在粗细和长度相同时，镍铬合金线的电阻比铜线的电阻大，改变长度时，电阻变化大，现象明显。
（2）根据图片可知，当触片顺时针旋转时，接入的电阻变小，因此通过喇叭的电流增大，则音量将增大。
