华师大版八年级下册第4章 电与电路3 电流、电压同步达标检测题

这是一份华师大版八年级下册第4章 电与电路3 电流、电压同步达标检测题，共17页。试卷主要包含了电流，电流的形成，电流的方向等内容，欢迎下载使用。

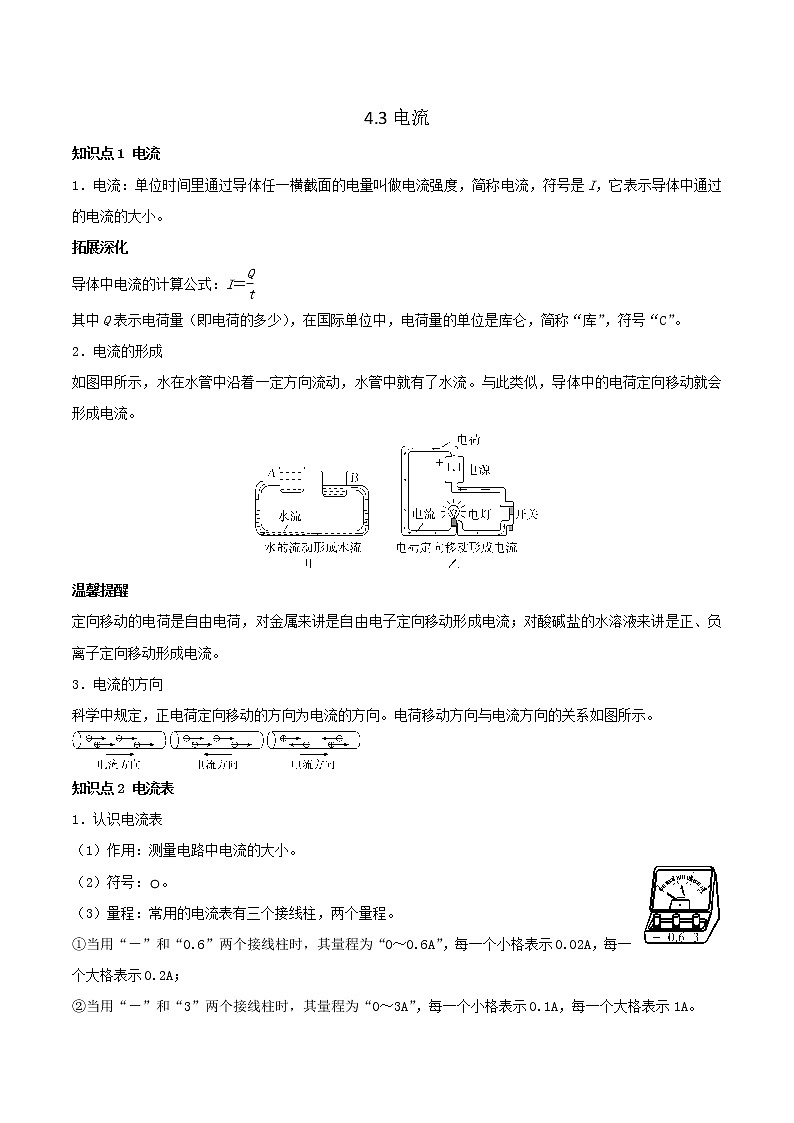

1．电流：单位时间里通过导体任一横截面的电量叫做电流强度，简称电流，符号是I，它表示导体中通过的电流的大小。
拓展深化
导体中电流的计算公式：I＝EQ \F(Q,t)
其中Q表示电荷量（即电荷的多少），在国际单位中，电荷量的单位是库仑，简称“库”，符号“C”。
2．电流的形成
如图甲所示，水在水管中沿着一定方向流动，水管中就有了水流。与此类似，导体中的电荷定向移动就会形成电流。
温馨提醒
定向移动的电荷是自由电荷，对金属来讲是自由电子定向移动形成电流；对酸碱盐的水溶液来讲是正、负离子定向移动形成电流。
3．电流的方向
科学中规定，正电荷定向移动的方向为电流的方向。电荷移动方向与电流方向的关系如图所示。
知识点2 电流表
1．认识电流表
（1）作用：测量电路中电流的大小。
（2）符号： eq \\ac(⚪,\S\UP1(A))。
（3）量程：常用的电流表有三个接线柱，两个量程。
①当用“－”和“0.6”两个接线柱时，其量程为“0～0.6A”，每一个小格表示0.02A，每一个大格表示0.2A；
②当用“－”和“3”两个接线柱时，其量程为“0～3A”，每一个小格表示0.1A，每一个大格表示1A。

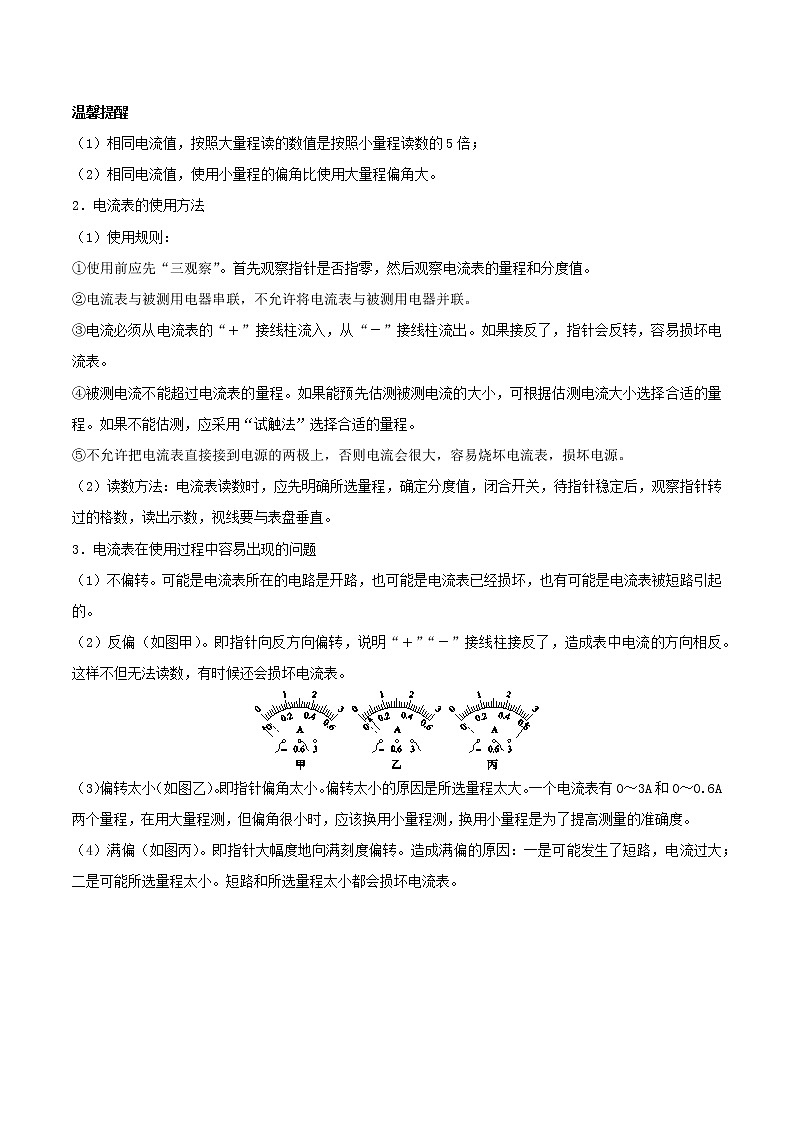

温馨提醒
（1）相同电流值，按照大量程读的数值是按照小量程读数的5倍；
（2）相同电流值，使用小量程的偏角比使用大量程偏角大。
2．电流表的使用方法
（1）使用规则：
①使用前应先“三观察”。首先观察指针是否指零，然后观察电流表的量程和分度值。
②电流表与被测用电器串联，不允许将电流表与被测用电器并联。
③电流必须从电流表的“＋”接线柱流入，从“－”接线柱流出。如果接反了，指针会反转，容易损坏电流表。
④被测电流不能超过电流表的量程。如果能预先估测被测电流的大小，可根据估测电流大小选择合适的量程。如果不能估测，应采用“试触法”选择合适的量程。
⑤不允许把电流表直接接到电源的两极上，否则电流会很大，容易烧坏电流表，损坏电源。
（2）读数方法：电流表读数时，应先明确所选量程，确定分度值，闭合开关，待指针稳定后，观察指针转过的格数，读出示数，视线要与表盘垂直。
3．电流表在使用过程中容易出现的问题
（1）不偏转。可能是电流表所在的电路是开路，也可能是电流表已经损坏，也有可能是电流表被短路引起的。
（2）反偏（如图甲）。即指针向反方向偏转，说明“＋”“－”接线柱接反了，造成表中电流的方向相反。这样不但无法读数，有时候还会损坏电流表。
（3）偏转太小（如图乙）。即指针偏角太小。偏转太小的原因是所选量程太大。一个电流表有0～3A和0～0.6A两个量程，在用大量程测，但偏角很小时，应该换用小量程测，换用小量程是为了提高测量的准确度。
（4）满偏（如图丙）。即指针大幅度地向满刻度偏转。造成满偏的原因：一是可能发生了短路，电流过大；二是可能所选量程太小。短路和所选量程太小都会损坏电流表。

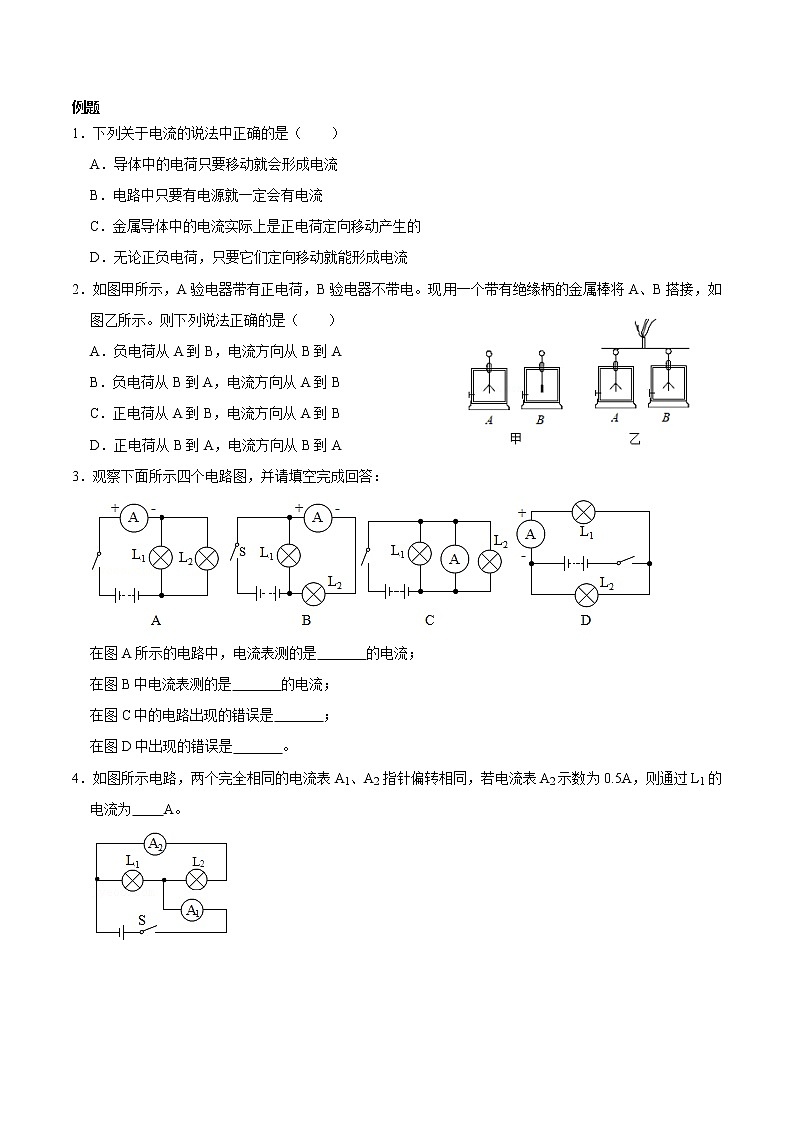

例题
1．下列关于电流的说法中正确的是（ ）
A．导体中的电荷只要移动就会形成电流
B．电路中只要有电源就一定会有电流
C．金属导体中的电流实际上是正电荷定向移动产生的
D．无论正负电荷，只要它们定向移动就能形成电流
2．如图甲所示，A验电器带有正电荷，B验电器不带电。现用一个带有绝缘柄的金属棒将A、B搭接，如图乙所示。则下列说法正确的是（ ）
A．负电荷从A到B，电流方向从B到A
B．负电荷从B到A，电流方向从A到B
C．正电荷从A到B，电流方向从A到B
D．正电荷从B到A，电流方向从B到A
3．观察下面所示四个电路图，并请填空完成回答：
在图A所示的电路中，电流表测的是 的电流；
在图B中电流表测的是 的电流；
在图C中的电路出现的错误是 ；
在图D中出现的错误是 。
4．如图所示电路，两个完全相同的电流表A1、A2指针偏转相同，若电流表A2示数为0.5A，则通过L1的电流为 A。
5．如图所示，在用电流表测电流的实验中：
（1）在连接电路时，开关必须 ，电流表未接入电路时指针没有指在零刻度，需要对电流表进行的操作是 。电流表应先用 量程试触；
（2）若某同学连接的电路如图甲所示，则电流表测的是灯 的电流。闭合开关后，如果电流表的示数如图乙所示，则通过该灯的电流是 mA；
（3）只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线；
（4）若闭合开关后，灯均亮，电流表指针不发生偏转，那么原因可能是 。
A．电流表内部断路
B．开关处接触不良
C．电流表被短路
D．电源电压太低
相应练习
1．下列电学知识中，说法正确的是（ ）
A．电路中有电流，就一定有电压
B．绝缘体在任何情况下都可以变为导体
C．只要将电源接入电路，就会有电荷的定向移动，从而形成电流
D．白炽灯通过不同的电流，测得的电阻不同，因此导体的电阻与电流有关
2．干燥的冬季，行驶的汽车很容易和空气摩擦带上正电荷。当人手拉车门时就会发生“触电”现象。对此现象分析正确的是（ ）
A．正电荷由车门流向人手，电流方向从车门到人手
B．负电荷由车门流向人手，电流方向从人手到车门
C．正电荷由人手流向车门，电流方向从人手到车门
D．负电荷由人手流向车门，电流方向从车门到人手
3．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（ ）
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
C．开关S1、S2都闭合，灯泡L1和L2并联
D．闭合S1、S2中任意一个开关，都会有灯泡发光
4．如图所示，在金属棒中有电子从a向b定向移动，则金属棒中电流的方向为（ ）
A．因为不是正电荷定向移动，所以没有电流
B．电流方向为a→b
C．电流方向为b→a
D．无法判断电流方向
5．如图所示的电路连接中会烧坏电流表的是（ ）
A．B．
C．D．
6．灯L1、L2并联，用电流表A测干路的电流，用电流表A1、A2分别测电灯L1、L2所在支路的电流，正确的电路是（ ）
A B C D
7．“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（ ）
A．用导线连接c、e，电流表只能测量通过灯泡L2的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
8．如图所示的电路中，安培表测量的是（ ）
A．通过L1上的电流B．通过L2的电流
C．通过干L1与L2的总电流D．电路错误，无法测量
9．如图所示在“练习使用电流表”的实验中，某同学发现电流表0﹣3A量程的刻度值标识不清，根据你对电流表的了解，电流表的正确读数是（ ）
A．0.24AB．0.44AC．2.2AD．2.4A
10．有“0～0.6A”和“0～3A”两个量程的电流表，小明在实验中接入了“0～0.6A”这一量程，但他读数时用了“0～3A”的量程，读数为2.3A，则实际电流的大小为（ ）
A．0.7AB．2.3AC．0.43AD．0.46A
11．如图所示，在练习使用电流表的实验中，某同学发现电流表（0～0.6A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（ ）
A．7AB．5.4AC．0.24AD．0.28A
12．在学习电流时，我们通常用水流来进行类比，如图（a），（b）所示。从能量角度来看，“水往低处流”是水由高重力势能处向低重力势能处运动，若要使水“逆流而上”，必须对它做功，抽水机便起到了这个作用。
如果也类比能量角度，来解释电流的形成，可以引入电荷的“电势能”这一概念。请根据上述信息判断：
①电源 （选填“正”或“负”）极处电荷的“电势能”较高，理由是 ；
②（b）电路中对电荷做功，使其“逆流而上”的元件是 。
答案解析
例题
1．下列关于电流的说法中正确的是（ ）
A．导体中的电荷只要移动就会形成电流
B．电路中只要有电源就一定会有电流
C．金属导体中的电流实际上是正电荷定向移动产生的
D．无论正负电荷，只要它们定向移动就能形成电流
【解答】解：
A、导体中的电荷只有定向移动才能形成电流，故A错误；
B、电路中有电源，且电路是通路时，电路中才有电流，故B错误；
C、金属中有大量的自由电子，金属导体中的电流是其内部的自由电子定向移动形成的，自由电子带负电，故C错误；
D、电荷的定向移动形成电流，正负电荷的定向移动都会形成电流，故D正确。
故选：D。
2．如图甲所示，A验电器带有正电荷，B验电器不带电。现用一个带有绝缘柄的金属棒将A、B搭接，如图乙所示。则下列说法正确的是（ ）
A．负电荷从A到B，电流方向从B到A
B．负电荷从B到A，电流方向从A到B
C．正电荷从A到B，电流方向从A到B
D．正电荷从B到A，电流方向从B到A
【解答】解：A验电器带有正电荷，B验电器不带电。现用一个带有绝缘柄的金属棒将A、B搭接，则电子由B转移到A，电流方向与电阻移动方向相反，所以电流方向从A到B。
故ACD错误，B正确。
故选：B。
3．观察下面所示四个电路图，并请填空完成回答：
在图A所示的电路中，电流表测的是 总 的电流；
在图B中电流表测的是 L2 的电流；
在图C中的电路出现的错误是 电流表造成短路 ；
在图D中出现的错误是 电流表+﹣接线柱接反了 。
【解答】解：（1）图A所示的电路中，电流表串联在干路上，所以电流表测的是干路中的总电流；
（2）图B所示的电路中，电流表串联在L2所在的支路上，所以电流表测的是L2的电流；
（3）在图C中的电路中，电流表和灯泡并联，易发生短路，出现的错误是电流表造成短路；
（4）在图D中出现的错误是：电流表+﹣接线柱接反了。
故答案为：总；L2；电流表造成短路；电流表+﹣接线柱接反了。
4．如图所示电路，两个完全相同的电流表A1、A2指针偏转相同，若电流表A2示数为0.5A，则通过L1的电流为 A。
【解答】解：两灯并联，电流表A1测的是干路电流，电流表A2测的是L2所在支路的电流；电流表A2示数为0.5A，即表明
L2所在支路的电流是0.5A，而电流表A1测的是干路电流，应该选择大量程，即其示数应该是A2示数的5倍，故A1示数是：0.5A×5＝2.5A；故通过L1的电流为2.5A﹣0.5A＝2A；
故答案为：2。
5．如图所示，在用电流表测电流的实验中：
（1）在连接电路时，开关必须 断开 ，电流表未接入电路时指针没有指在零刻度，需要对电流表进行的操作是 调零 。电流表应先用 大 量程试触；
（2）若某同学连接的电路如图甲所示，则电流表测的是灯 L2 的电流。闭合开关后，如果电流表的示数如图乙所示，则通过该灯的电流是 460 mA；
（3）只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线；
（4）若闭合开关后，灯均亮，电流表指针不发生偏转，那么原因可能是 C 。
A．电流表内部断路
B．开关处接触不良
C．电流表被短路
D．电源电压太低
【解答】解：（1）在拆接电路时，开关必须断开；电流表未接入电路时指针没有指在零刻度，需要对电流表调零；为了保护电流表，在不知道电路中电流大小的情况下，电流表要选用大量程进行试触；
（2）根据实物图可知，该电路为并联电路，电流表与灯泡L2串联在支路中，测量的是通过灯泡L2的电流；
电流表的指针指示位置如图乙所示，电流表选用小量程，分度值为0.02A，则所测的电流值为0.46A＝460mA；
（3）用电流表测通过L1和L2的总电流，则电流表要接在干路上，如图所示：
；
（4）若闭合开关后，灯均亮，这说明电路是通路，电流表指针不发生偏转，这表明电流表被短路了，故选C。
故答案为：（1）断开；调零；大；（2）L2；460；（3）如上图；（4）C。
相应练习
1．下列电学知识中，说法正确的是（ ）
A．电路中有电流，就一定有电压
B．绝缘体在任何情况下都可以变为导体
C．只要将电源接入电路，就会有电荷的定向移动，从而形成电流
D．白炽灯通过不同的电流，测得的电阻不同，因此导体的电阻与电流有关
【解答】解：
A、电路闭合且电路两端有电压电路中才会有电流，电路中有电流就一定有电压，故A正确；
B、部分绝缘体在一定条件下可以变为导体，故B错误；
C、只有将电源接入电路，电路闭合，电路中才会有电流，故C错误；
D、白炽灯泡在不同电压下工作时，其实际功率不同，温度不同，说明灯丝电阻与温度有关，而与电流无关，故D错误。
故选：A。
2．干燥的冬季，行驶的汽车很容易和空气摩擦带上正电荷。当人手拉车门时就会发生“触电”现象。对此现象分析正确的是（ ）
A．正电荷由车门流向人手，电流方向从车门到人手
B．负电荷由车门流向人手，电流方向从人手到车门
C．正电荷由人手流向车门，电流方向从人手到车门
D．负电荷由人手流向车门，电流方向从车门到人手
【解答】解：行驶的汽车很容易和空气摩擦带上正电荷，当人手拉车门时就会发生“触电”现象，人手也带上了正电荷，所以人手失去电子，电子由人手流向车门，电子是负电荷，所以电流的方向为：车门到人手。
故选：D。
3．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（ ）
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
C．开关S1、S2都闭合，灯泡L1和L2并联
D．闭合S1、S2中任意一个开关，都会有灯泡发光
【解答】解：A、由电路图可知，开关s1闭合，s2断开，电源外部电流流向为d→c→b→a，故A错误；
B、开关s1、s2都闭合，L1与L2并联，由于不知道两灯泡的情况，不能判断通过灯泡L1的电流与通过灯泡L2电流的关系，故B错误；
C、由电路图可知，闭合开关S1和S2，L1与L2首首相连、尾尾相连，两灯是并联的，故C正确；
D、开关s1在干路上，控制所有用电器，开关s2控制灯泡L1，故只闭合S1，灯泡L2发光，s1、s2都闭合，两灯泡都发光，只闭合s2的两灯泡都不发光，故D错误。
故选：C。
4．如图所示，在金属棒中有电子从a向b定向移动，则金属棒中电流的方向为（ ）
A．因为不是正电荷定向移动，所以没有电流
B．电流方向为a→b
C．电流方向为b→a
D．无法判断电流方向
【解答】解：物理学中规定，正电荷定向移动的方向为电流的方向；金属棒中的电子带负电荷，其定向移动的方向与电流的方向相反；已知电子从a向b定向移动，则电流的方向是从b向a，故只有C说法正确。
故选：C。
5．如图所示的电路连接中会烧坏电流表的是（ ）
A．B．
C．D．
【解答】解：
A、图中，电路发生了短路，电流表能直接接在电源的两极，会被烧坏。
B、图中，电流表和L2串联，电流表测这个灯泡中的电流，不会被烧坏。
C、图中，两灯串联，电流表串联在电路中，电流表测串联电路中的电流，不会被烧坏。
D、图中，两灯并联，电流表串联在干路中，电流表测干路电流，不会被烧坏。
故选：A。
6．灯L1、L2并联，用电流表A测干路的电流，用电流表A1、A2分别测电灯L1、L2所在支路的电流，正确的电路是（ ）
A．B．
C．D．
【解答】解：
A、由图知，两灯并联，电流表A在干路上，电流表A1、A2分别在L1、L2所在支路上；但电流表A的电流从负接线柱流入、从正接线柱流出，故A错；
B、由图知，两灯并联，电流表A在干路上，电流表A1、A2分别在L1、L2所在支路上；但电流表A1、A2的电流从负接线柱流入、从正接线柱流出，故B错；
C、由图知，两灯并联，电流表A在干路上，电流表A1、A2分别在L1、L2所在支路上，并且电流表正负接线柱接法正确，故C正确；
D、由图知，两灯并联，电流表A在干路上，电流表A1、A2分别在L1、L2所在支路上；但电流表A的电流从负接线柱流入、从正接线柱流出，故D错。
故选：C。
7．“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（ ）
A．用导线连接c、e，电流表只能测量通过灯泡L2的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
【解答】解：A、用导线连接c、e（如图甲），此时只有灯泡L1接入电路中，所以电流表只能测量通过灯泡L1的电流，故A错误；
B、用导线连接d、e（如图乙），两个灯泡串联接入电路中，因串联电路中各处的电流相等，则此时电流表既能测通过灯泡L1的电流，也能测通过灯泡L2的电流，故B错误；
C、用两根导线分别连接a、d和c、e时（如图丙），此时两个灯泡并联，电流表串联在L1的支路中，测量的是L1的电流，故C正确；
D、用两根导线分别连接b、d和c、e（如图丁），此时两个灯泡并联，电流表接在干路中，测量的是干路的电流，故D错误。
故选：C。
8．如图所示的电路中，安培表测量的是（ ）
A．通过L1上的电流B．通过L2的电流
C．通过干L1与L2的总电流D．电路错误，无法测量
【解答】解：根据电路图可知，电流的路径有两条，电流表与灯泡L2串联在支路中，测量的是通过灯泡L2的电流。
故选：B。
9．如图所示在“练习使用电流表”的实验中，某同学发现电流表0﹣3A量程的刻度值标识不清，根据你对电流表的了解，电流表的正确读数是（ ）
A．0.24AB．0.44AC．2.2AD．2.4A
【解答】解：由图可知，电流表连接0～0.6A量程时，分度值为0.02A，示数为0.44A；
因为在电流表的同一刻度处，0～3A量程的读数是0～0.6A量程读数的5倍，所以在0～3A量程的读数为5×0.44A＝2.2A。
故选：C。
10．有“0～0.6A”和“0～3A”两个量程的电流表，小明在实验中接入了“0～0.6A”这一量程，但他读数时用了“0～3A”的量程，读数为2.3A，则实际电流的大小为（ ）
A．0.7AB．2.3AC．0.43AD．0.46A
【解答】解：电流表的“0～3A”的量程的分度值为0.1A，“0～0.6A”的量程的分度值为0.02A，故当指针正好指在2.3A的刻度上时，小量程对应的刻度是0.46A。
故选：D。
11．如图所示，在练习使用电流表的实验中，某同学发现电流表（0～0.6A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（ ）
A．7AB．5.4AC．0.24AD．0.28A
【解答】解：
由图知，电流表连接0～0.6A量程时，指针在“1”后4个小格处，可以读出电流表示数为1A+4×0.1A＝1.4 A，所以在0～0.6 A量程的读数为1.4×A＝0.28A。
故选：D。
12．在学习电流时，我们通常用水流来进行类比，如图（a），（b）所示。从能量角度来看，“水往低处流”是水由高重力势能处向低重力势能处运动，若要使水“逆流而上”，必须对它做功，抽水机便起到了这个作用。
如果也类比能量角度，来解释电流的形成，可以引入电荷的“电势能”这一概念。请根据上述信息判断：
①电源 正 （选填“正”或“负”）极处电荷的“电势能”较高，理由是 依据水由高重力势能处向低重力势能处运动，在电路中，电流从电源的正极经过用电器流向负极 ；
②（b）电路中对电荷做功，使其“逆流而上”的元件是 电源 。
【解答】解：
①依据水由高重力势能处向低重力势能处运动，在电路中，电流从电源的正极经过用电器流向负极，所以电源正极处电荷的电势能较高；
②若要使水“逆流而上”，需要用抽水机对它做功，电路中的电源就类似于水路中的抽水机，对电荷做功，使电荷“逆流而上”发生定向运动，形成电流。
故答案为：①正；依据水由高重力势能处向低重力势能处运动，在电路中，电流从电源的正极经过用电器流向负极；②电源。
