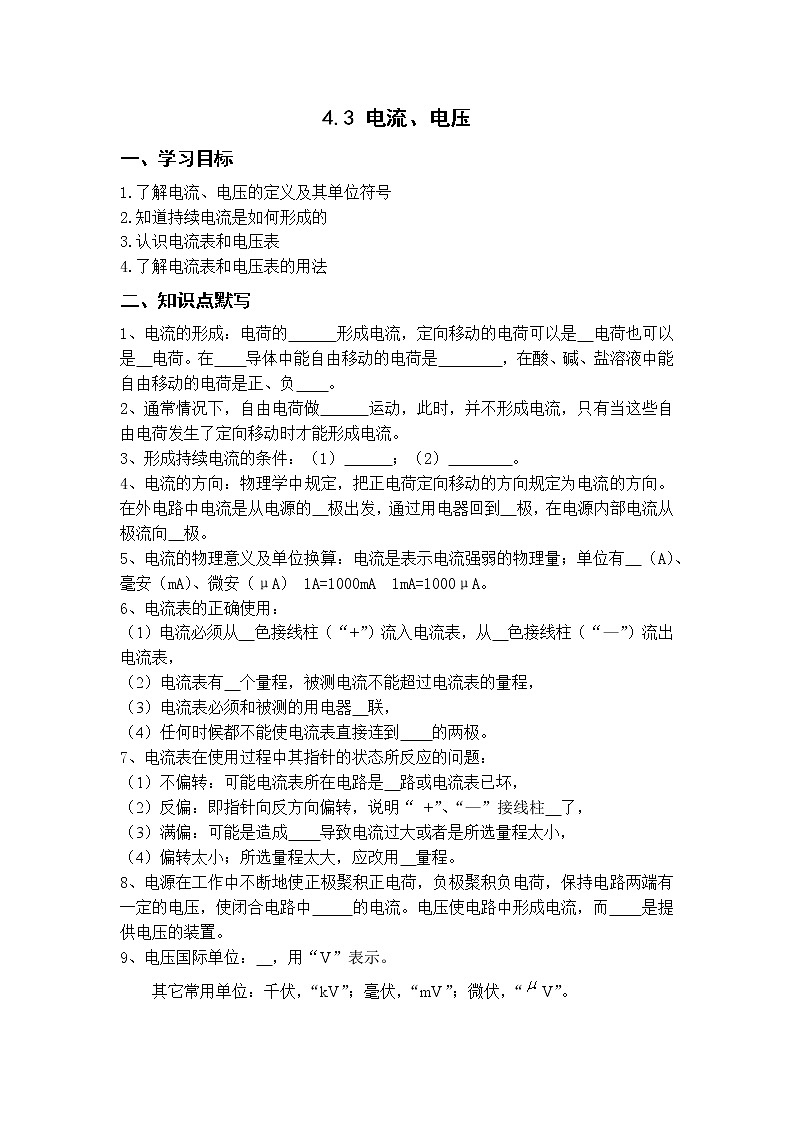

4.3 电流、电压

一、学习目标

1.了解电流、电压的定义及其单位符号

2.知道持续电流是如何形成的

3.认识电流表和电压表

4.了解电流表和电压表的用法

二、知识点默写

1、电流的形成：电荷的      形成电流，定向移动的电荷可以是  电荷也可以是  电荷。在    导体中能自由移动的电荷是        ，在酸、碱、盐溶液中能自由移动的电荷是正、负    。

2、通常情况下，自由电荷做      运动，此时，并不形成电流，只有当这些自由电荷发生了定向移动时才能形成电流。

3、形成持续电流的条件：（1）      ；（2）        。

4、电流的方向：物理学中规定，把正电荷定向移动的方向规定为电流的方向。在外电路中电流是从电源的  极出发，通过用电器回到  极，在电源内部电流从  极流向  极。

5、电流的物理意义及单位换算：电流是表示电流强弱的物理量；单位有  （A）、毫安（mA）、微安（μA） 1A=1000mA　1mA=1000μA。

6、电流表的正确使用：
（1）电流必须从  色接线柱（“+”）流入电流表，从  色接线柱（“—”）流出电流表，
（2）电流表有  个量程，被测电流不能超过电流表的量程，
（3）电流表必须和被测的用电器  联，
（4）任何时候都不能使电流表直接连到    的两极。

7、电流表在使用过程中其指针的状态所反应的问题：
（1）不偏转：可能电流表所在电路是  路或电流表已坏，
（2）反偏：即指针向反方向偏转，说明“ +”、“—”接线柱  了，
（3）满偏：可能是造成    导致电流过大或者是所选量程太小，
（4）偏转太小；所选量程太大，应改用  量程。

8、电源在工作中不断地使正极聚积正电荷，负极聚积负电荷，保持电路两端有一定的电压，使闭合电路中     的电流。电压使电路中形成电流，而    是提供电压的装置。

9、电压国际单位：  ，用“V”表示。
　　其它常用单位：千伏，“kV”；毫伏，“mV”；微伏，“V”。
　　换算：
　　不同的电源在电路两端产生的电压不同。一节干电池的电压是  ；  电路的电压是220V；对人体安全的电压是不高于36V。

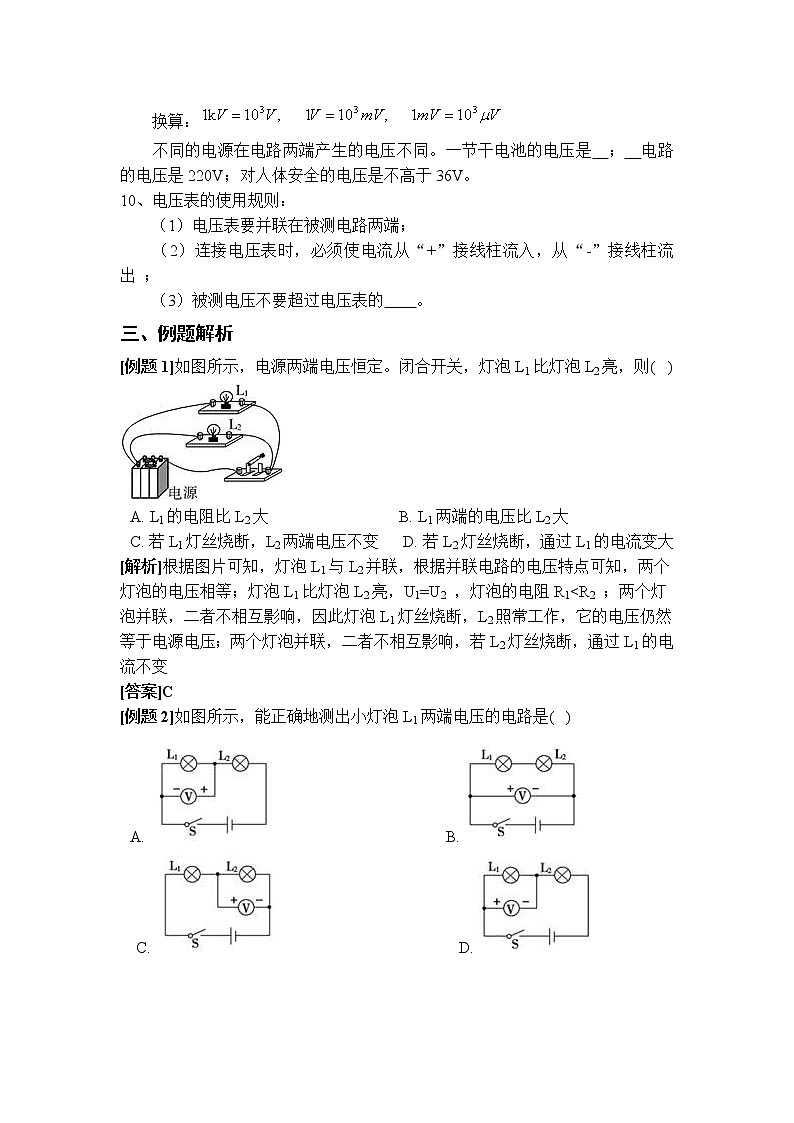

10、电压表的使用规则：
　　（1）电压表要并联在被测电路两端；
　　（2）连接电压表时，必须使电流从“+”接线柱流入，从“-”接线柱流出 ；
　　（3）被测电压不要超过电压表的    。

三、例题解析

[例题1]如图所示，电源两端电压恒定。闭合开关，灯泡L1比灯泡L2亮，则(   )

A. L1的电阻比L2大                                B. L1两端的电压比L2大
C. 若L1灯丝烧断，L2两端电压不变     D. 若L2灯丝烧断，通过L1的电流变大

[解析]根据图片可知，灯泡L1与L2并联，根据并联电路的电压特点可知，两个灯泡的电压相等；灯泡L1比灯泡L2亮，U1=U2 ，灯泡的电阻R1<R2 ；两个灯泡并联，二者不相互影响，因此灯泡L1灯丝烧断，L2照常工作，它的电压仍然等于电源电压；两个灯泡并联，二者不相互影响，若L2灯丝烧断，通过L1的电流不变

[答案]C

[例题2]如图所示，能正确地测出小灯泡L1两端电压的电路是(   )

1.                         B.

C.                         D.

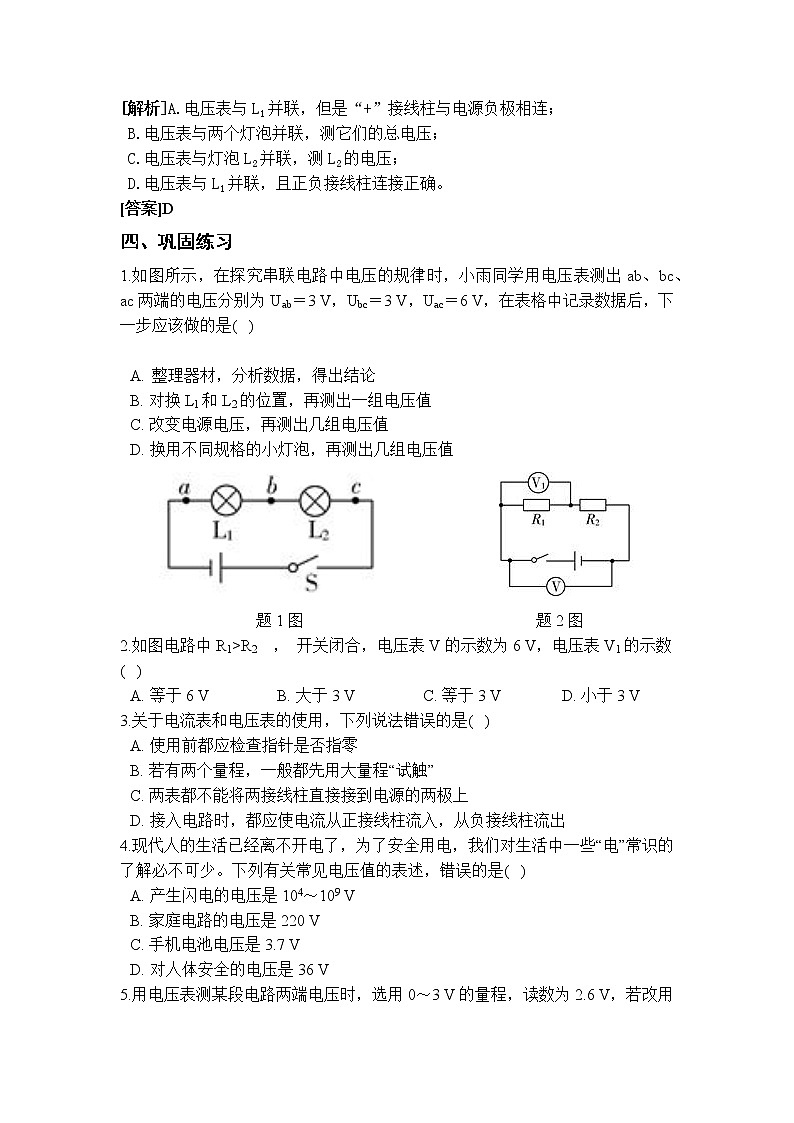

[解析]A.电压表与L1并联，但是“+”接线柱与电源负极相连；
B.电压表与两个灯泡并联，测它们的总电压；
C.电压表与灯泡L2并联，测L2的电压；
D.电压表与L1并联，且正负接线柱连接正确。

[答案]D

四、巩固练习

1.如图所示，在探究串联电路中电压的规律时，小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab＝3 V，Ubc＝3 V，Uac＝6 V，在表格中记录数据后，下一步应该做的是(   )

1.  整理器材，分析数据，得出结论
   B. 对换L1和L2的位置，再测出一组电压值
   C. 改变电源电压，再测出几组电压值
   D. 换用不同规格的小灯泡，再测出几组电压值

                 题1图                             题2图

2.如图电路中R1>R2  ， 开关闭合，电压表V的示数为6 V，电压表V1的示数(   )

A. 等于6 V                 B. 大于3 V                 C. 等于3 V               D. 小于3 V

3.关于电流表和电压表的使用，下列说法错误的是(   )

A. 使用前都应检查指针是否指零
B. 若有两个量程，一般都先用大量程“试触”
C. 两表都不能将两接线柱直接接到电源的两极上
D. 接入电路时，都应使电流从正接线柱流入，从负接线柱流出

4.现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述，错误的是(   )

A. 产生闪电的电压是104～109 V
B. 家庭电路的电压是220 V
C. 手机电池电压是3.7 V
D. 对人体安全的电压是36 V

5.用电压表测某段电路两端电压时，选用0～3 V的量程，读数为2.6 V，若改用0～15 V的量程，则(   )

A. 指针偏转角度较大                         B. 指针偏转角度较小

C. 仍能准确读出示数2.6 V                     D. 读数应为13.0 V

6.如图所示的电路中两灯规格不同，能测出灯L1两端电压的电路是(   )

A.                             B.

   C.                          D.

7.“0.15 A”最可能是下列哪个用电器工作时的电流(   )

A. 家用电冰箱     B. 家用空调        C. 普通的白炽灯           D. 普通计算器

8.家用电饭煲正常工作时的电流约为(   )

A. 0.03 A                    B. 0.3 A                     C. 3 A                   D. 30 A

9.如图所示，电流表的示数是(   )

1.  1.8 A         B. 0.36 A         C. 可能是1.8 A，也可能是0.36 A

D. 可能是1.4 A，也可能是0.33 A

10.在如图所示电路中，用电流表测小灯泡的电流，估计电流大约是0.8 A，那么A、B线头应分别接电流表的(   )

A. “3”和“－”接线柱上                       B. “0.6”和“－”接线柱上
C. “3”和“0.6”接线柱上                       D. “－”和“3”接线柱上

11.关于电流的形成，下列说法中正确的是（    ）

A. 电荷的运动形成电流                       B. 电子的定向移动不能形成电流
C. 只有正电荷的定向移动才能形成电流

D. 正、负电荷的定向移动都能形成电流

12.如图所示，某同学在研究“并联电路中电流的特点”时，用电流表测得通过灯泡L1、L2中的电流分别为1安和2安，则下列分析正确的是(    )。

A. 干路电流为3A                                                    B. L1的电阻小于L2的电阻
C. L1两端的电压小于L2两端的电压                         D. 并联电路中各支路电流一定不同

13.如图所示的四个电路图中，电流表能测量通过灯L1的电流的是(    )。

A.      B.    C.    D.

14.如图为通电电路中一段导线内的电荷分布示意图，●表示带正电的原子核， 表示带负电的自由电子．关于导线中电荷的定向移动方向，正确的是（  ）

A. 两种电荷都向左定向移动                                    B. 两种电荷都向右定向移动
C. ●向右做定向移动， 向左做定向移动              D. ●不做定向移动， 向左做定向移动

15.如图所示，电源电压是6 V且不变，开关S闭合后电压表示数为2 V，L1两端电压是________V，通过灯L1和灯L2的电流________(选填“灯L1”“灯L2”或“一样”)大；当开关S断开时，电压表的示数为________V。

答案

知识点默写

1、电流的形成：电荷的定向移动形成电流，定向移动的电荷可以是正电荷也可以是负电荷。在金属导体中能自由移动的电荷是自由电子，在酸、碱、盐溶液中能自由移动的电荷是正、负离子。

2、通常情况下，自由电荷做无规则运动，此时，并不形成电流，只有当这些自由电荷发生了定向移动时才能形成电流。

3、形成持续电流的条件：（1）有电源；（2）电路是闭合的。

4、电流的方向：物理学中规定，把正电荷定向移动的方向规定为电流的方向。在电路中电流是从电源的正极出发，通过用电器回到负极，在电源内部电流从负极流向正极。

5、电流的物理意义及单位换算：电流是表示电流强弱的物理量；单位有安培（A）、毫安（mA）、微安（μA） 1A=1000mA　1mA=1000μA。

6、电流表的正确使用：

（1）电流必须从红色接线柱（“+”）流入电流表，从黑色接线柱（“—”）流出电流表，

（2）电流表有两个量程，被测电流不能超过电流表的量程，

（3）电流表必须和被测的用电器串联，

（4）任何时候都不能使电流表直接连到电源的两极。

7、电流表在使用过程中其指针的状态所反应的问题：

（1）不偏转：可能电流表所在电路是开路或电流表已坏，

（2）反偏：即指针向反方向偏转，说明“ +”、“—”接线柱接反了，

（3）满偏：可能是造成短路导致电流过大或者是所选量程太小，

（4）偏转太小；所选量程太大，应改用小量程。

8、电源在工作中不断地使正极聚积正电荷，负极聚积负电荷，保持电路两端有一定的电压，使闭合电路中有持续的电流。电压使电路中形成电流，而电源是提供电压的装置。

9、电压国际单位：伏特，用“V”表示。

　　其它常用单位：千伏，“kV”；毫伏，“mV”；微伏，“V”。

　　换算：

　　不同的电源在电路两端产生的电压不同。一节干电池的电压是1.5V；家庭电路的电压是220V；对人体安全的电压是不高于36V。

10、电压表的使用规则：

　　（1）电压表要并联在被测电路两端；

　　（2）连接电压表时，必须使电流从“+”接线柱流入，从“-”接线柱流出 ；

　　（3）被测电压不要超过电压表的量程。

巩固练习

1. D   2. B   3. C   4. D   5. B

6. A   7. C   8. C   9. C   10. A

11. D   12. A   13. D   14. C

15. 4；一样；6

巩固练习解析

1. D

【解析】在探究串联电路中电压的规律时，小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab＝3 V，Ubc＝3 V，Uac＝6 V，在表格中记录数据后，下一步应该做的是：换用不同规格的小灯泡，再测出几组电压值

2. B

【解析】根据图片可知，电阻R1与R2串联，电压表V测总电压，V1测R1电压。
根据“串联电路中，电压的分配与电阻成正比”的规律得到：
；
因为R1>R2  ， 所以U1>U2。
因为U总=U1+U2=6V，
所以U1>3V，即电压表的示数大于3V。

3. C

【解析】A.使用前都应检查指针是否指零，故A正确不合题意；
B.若有两个量程，一般都先用大量程“试触”，故B正确不合题意；
C.电压表可以将两接线柱直接接到电源的两极上，故C错误符合题意；
D.接入电路时，都应使电流从正接线柱流入，从负接线柱流出，故D正确不合题意。

4. D

【解析】产生闪电的电压是104～109 V ，家庭电路的电压是220 V ，手机电池电压是3.7 V，故A、B、C正确不合题意；对人体安全的电压不高于36 V，故D错误符合题意。

5. B

【解析】在电压表上，如果量程为0~3V，那么分度值为0.1V，那么示数2.6V对应的刻度数为：；
如果量程为0~15V，分度值为0.5V，那么示数2.6V时对应的刻度数为：.
所以指针的偏转角度较小，故A错误，B正确；
由于刻度数为5.2个，所以不能准确读出示数2.6V，故C错误；
读数应该为2.5V，故D错误。

6. A

【解析】图A中L1与L2串联，电压表与L1并联，测的是L1两端电压，故A正确；
图B中电压表与电源并联，测的是电源电压，故B错误；
图C中电压表与L2并联，测的是L2两端电压，故C错误；
图D中电压表正负接线柱接反了。故D错误。

7. C

【解析】A.家用电冰箱的工作电流大约在1A左右，故A不合题意；
B.家用空调的电流大约在5~7A左右，故B不合题意；
C.普通的白炽灯的电流大约在0.15A左右，故C符合题意；
D.普通计算器的工作电流大约在100μA左右，故D不合题意。

8. C

【解析】家用电饭煲正常工作的电流大约在3A左右，故C正确，而A、B、D错误。

9. C

【解析】当电流表的量程为0~0.6A时，分度值为0.02A，那么读数为0.36A；
当电流表的量程为0~3A时，分度值为0.1A，那么读数为1.8A。

10. A

【解析】①测量的电流值要小于量程，因为0.6A<0.8A<3A，所以选择0~3A的量程；
②电流从“+”接线柱流入电流表，从“-”接线柱流出电流表，因此应该接“3”和“-”接线柱。

11. D

【解析】电荷的定向移动形成电流，这些电荷可以是正电荷，也可以是负电荷，还可以是正负离子，故D正确，而A、B、C错误。

12. A

【解析】根据图片可知，灯泡L1与L2并联，开关S在干路上。
A.根据并联电路干路电流等于各支路电流之和的规律可知，干路电流I总=I1+I2=1A+2A=3A，故A正确；
BC.根据并联电路总电压等于各支路电压的规律可知，两个灯泡两端的电压相等。根据可知，当电压相等时，电流与电阻成反比；因为I1<I2  ， 所以R1>R2  ， 故B、C错误；
D.在并联电路中，各支路两端电压相等。根据可知，如果两个灯泡的电阻相同，那么它们的电流相等；如果两个灯泡的电阻不相等，那么它们的电流不相等，故D错误。

13. D

【解析】A.电流表与灯泡L1并联，将L1短路，不能测它的电流，故A错误；
B.电流表与灯泡L1串联，但是“-”接线柱与电源正极相连，故B错误；
C.电流表在干路上，测并联电路的总电流，故C错误；
D.两个灯泡并联，电流表与灯泡L1串联，且电流“正进负出”，故D正确。

14. C

【解析】在金属导体中，带正电的原子核不能发生定向移动，因此电流是靠自由电子的定向移动形成的。因为电子的移动方向与电流方向相反，所以电子向左做定向移动，故D正确，而A、B、C错误。

15. 4；一样；6

【解析】（1）开关S闭合后，两个灯泡串联，电压表测L2的电压。
根据串联电路总电压等于各处电压之和得到，L1的电压为：U1=U总-U2=6V-2V=4V；
（2）在串联电路中，各处电流都相等，因此通过L1和L2的电流一样；
（3）当开关S断开时，电压表与灯泡L1串联，此时它测电源电压，则示数为6V。
