高中数学人教版新课标B必修21.2.3空间中的垂直关系导学案

这是一份高中数学人教版新课标B必修21.2.3空间中的垂直关系导学案，共14页。PPT课件主要包含了一平面的概念，三平面的画法等内容，欢迎下载使用。

　　光滑的桌面、平静的湖面等都是我们熟悉的平面形象，数学中的平面概念是现实平面加以抽象的结果。
　　平面没有大小、厚薄和宽窄，平面在空间是无限延伸的。

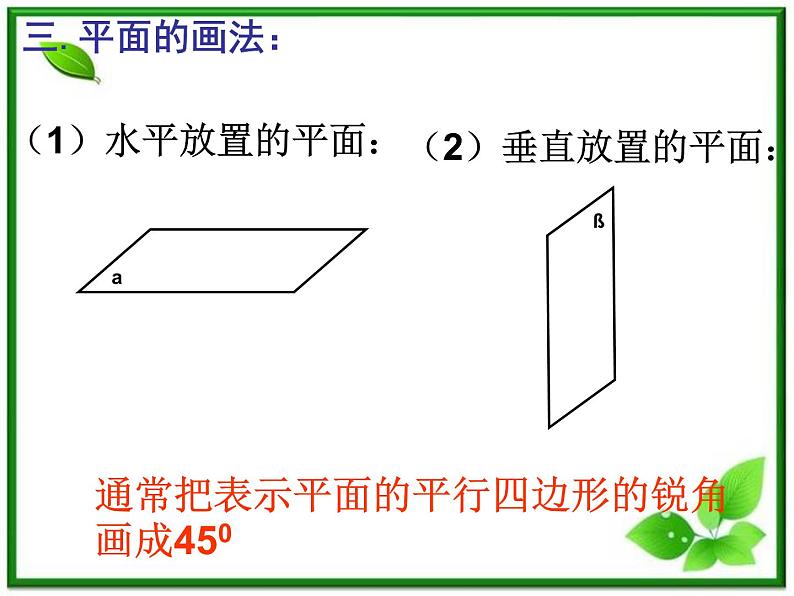

（1）水平放置的平面：
（2）垂直放置的平面：
通常把表示平面的平行四边形的锐角画成450
（3）在画图时，如果图形的一部分被另一部分遮住，可以把遮住部分画成虚线，也可以不画。
　　平面可以用希腊字母表示，也可以用代表表示平面的平行四边形的四个顶点或相对的两个顶点字母表示。
　　如：平面α，平面β，平面ABCD，平面AC平面BD等。
五.用数学符号来表示点、线、面之间的位置关系：
(1)点与直线的位置关系：
(2)点与平面的位置关系：

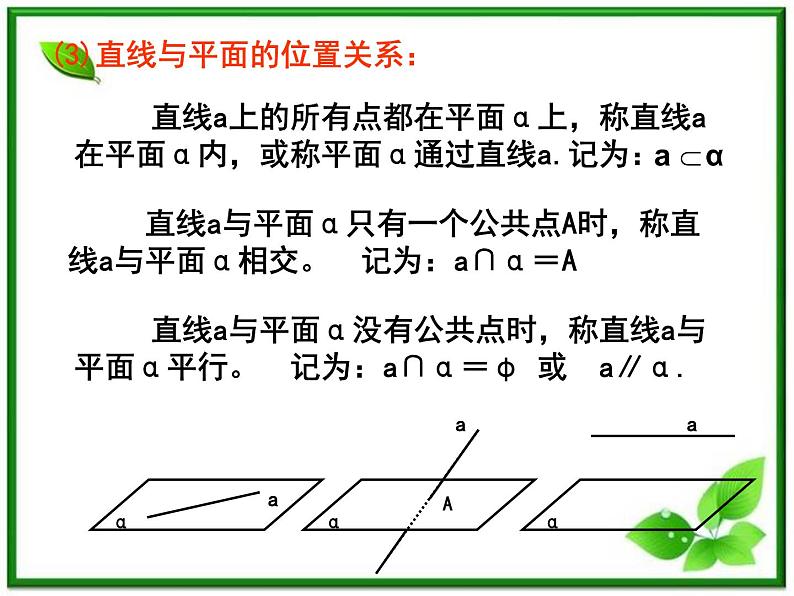

(3)直线与平面的位置关系：
直线a与平面α只有一个公共点A时，称直线a与平面α相交。　记为：a∩α＝A
直线a与平面α没有公共点时，称直线a与平面α平行。　记为：a∩α＝φ 或 a∥α.
(4)平面与平面的位置关系：
　　当平面α上的所有点都在平面β上时，称平面α与平面β重合。
　　当两个不同平面α与平面β有公共点时，它们的公共点组成集合a，称平面α与平面β相交。　　　　记： α∩ β＝a。
　　当平面α与平面β没有公共点时，称平面α与平面β平行。记： α∩ β＝φ或α ∥ β。
a∩α＝φ 或 a∥α
α∩ β＝φ或α ∥ β
例1.画出两个竖直放置的相交平面。
例2.把下列语句用集合符号表示，并画出直观图。（1）点A在平面α内，点B不在平面α内，点A，B 都在直线 a上；（2）平面α与平面β相交于直线 m，直线 a 在平 面α内且平行于直线 m.
例3.把下列图形中的点、线、面关系用集合符号表　　示出来。
