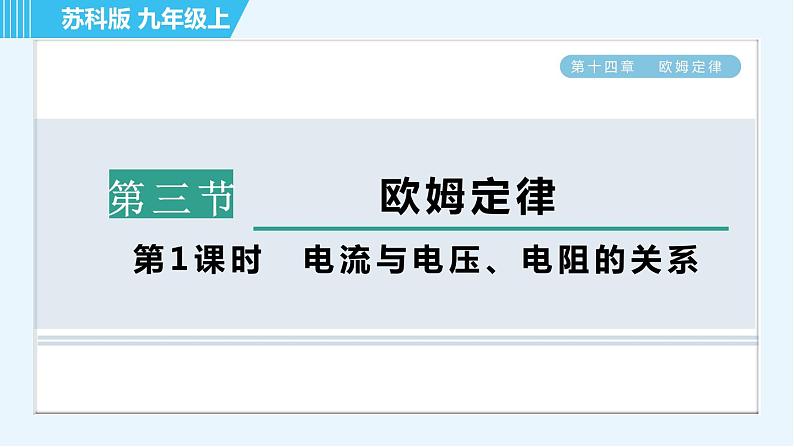

初中物理苏科版九年级全册3 欧姆定律教案配套课件ppt

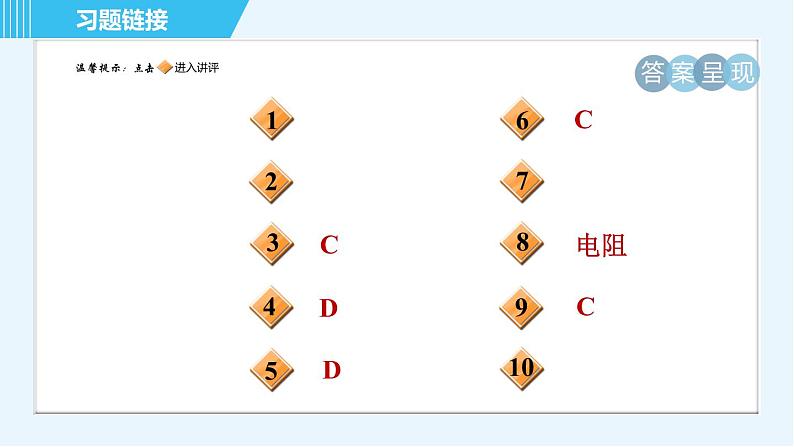

这是一份初中物理苏科版九年级全册3 欧姆定律教案配套课件ppt，共31页。PPT课件主要包含了答案呈现，电阻R断路，的电压成正比，定值电阻断路，保护电路，导体的电阻，导体两端的电压，答案C，体两端电压成正比等内容，欢迎下载使用。

【2020•宿迁】小红利用如图所示的装置“探究电流与电压的关系”．

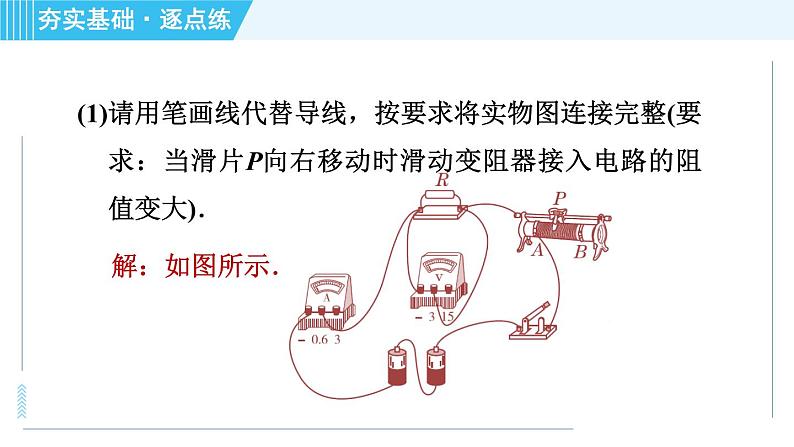

(1)请用笔画线代替导线，按要求将实物图连接完整(要求：当滑片P向右移动时滑动变阻器接入电路的阻值变大)．

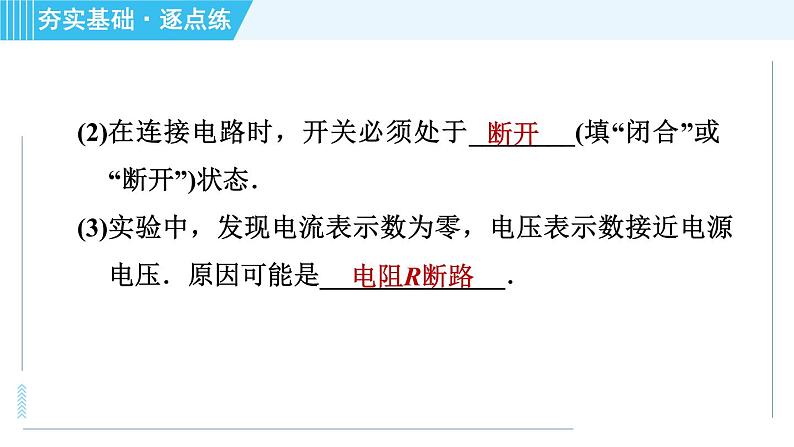

(2)在连接电路时，开关必须处于________(填“闭合”或“断开”)状态．(3)实验中，发现电流表示数为零，电压表示数接近电源电压．原因可能是______________．

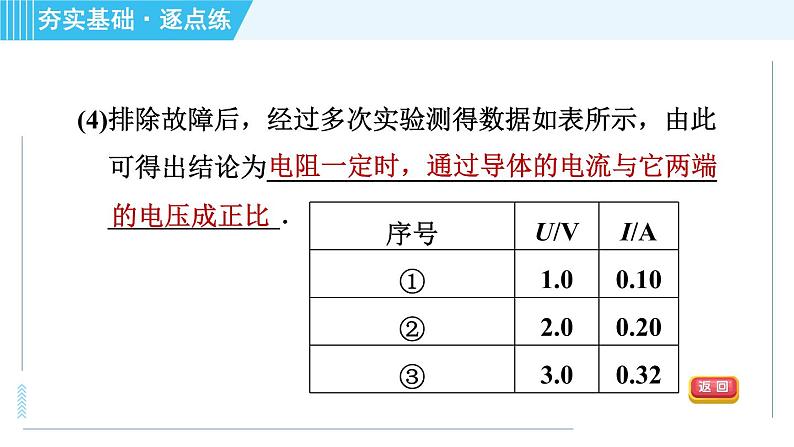

(4)排除故障后，经过多次实验测得数据如表所示，由此可得出结论为_______________________________________________．
电阻一定时，通过导体的电流与它两端

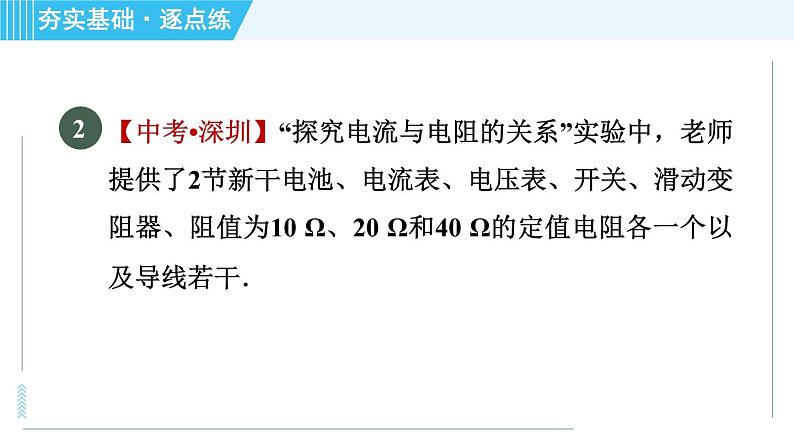

【中考•深圳】“探究电流与电阻的关系”实验中，老师提供了2节新干电池、电流表、电压表、开关、滑动变阻器、阻值为10 Ω、20 Ω和40 Ω的定值电阻各一个以及导线若干．
(1)请根据图甲，用笔画线将实物图(图乙)连接完整(要求导线不交叉，当滑片向右移动时，滑动变阻器接入电路的阻值变大)．
【点拨】如题图乙所示，滑动变阻器只有一个接线柱连入电路，其连接原则是“一上一下”，下面的两个接线柱其中一个需连入电路．根据题中要求滑动变阻器的滑片向右移动时，滑动变阻器连入电路的阻值变大，由此可得，应将下面左端的接线柱连入电路．
(2)将滑动变阻器阻值调到最大处，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因可能是______________．
【点拨】如题图甲所示，电压表与定值电阻并联，测其两端电压，当滑动变阻器阻值最大时，闭合开关，电压表示数接近电源电压，电流表无示数，说明与电压表并联的定值电阻断路．
(3)排除故障后，更换不同定值电阻进行实验，测得的数据填入下面表格中．第一次电流表的示数如图丙所示，读数为_____A．实验过程中应保持电压表示数不变．
(4)由表中数据可得：导体两端的电压一定时，通过导体的电流与导体的电阻成__________(填“正比”或“反比”)．
关于电流与电压、电阻的关系，下列说法正确的是(　　)A．电阻一定时，电压随电流的增大而减小B．电阻一定时，电压随电流的增大而增大C．电压一定时，电流随电阻的增大而减小D．电压一定时，电阻随电流的增大而减小
【点拨】电流随电压、电阻变化，而不是电压、电阻随电流变化．很多同学因忽略这点而出错．
【中考•黔东南州】下列说法中，不正确的是(　　)A．相同的电压加在阻值不同的导体两端，电流一定不同B．用不同的电阻研究电流和电压的关系，得到的结论都一样C．同一电阻，它两端电压越大，通过它的电流也越大D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变
【中考•宜昌】某导体中的电流与它两端电压的关系如图所示，下列分析正确的是(　　)A．该导体的电阻随电压的增大而增大B．该导体的电阻随电流的增大而减小C．当导体两端的电压为0时，该导体的电阻为0D．当导体两端的电压为0时，该导体中的电流为0
【点拨】电阻是导体本身的一种性质，与电流和电压无关，故A、B、C错误．
小红在“探究电流与电阻关系”的实验中，根据正确的测量数据绘制出电流与电阻(I－R)的图像，如图所示，其中正确的是(　　)
【点拨】电流与电阻成反比，只有图C符合要求．
【中考•贵港】如图所示的是“探究电流的大小与哪些因素有关”的电路图．实验开始时，滑动变阻器的作用是__________________．在探究通过导体的电流与导体两端电压关系时，应保持________________不变，此时滑动变阻器的作用是____________________________________；在探究通过导体的电流与导体电阻的关系时，此时应保持_______________不变．
改变导体两端的电压和通过导体的电流
【中考·陕西】如图所示，更换电阻R，闭合开关，移动滑动变阻器的滑片，使电压表的示数保持不变，则实验探究的是电流与________的关系．
【中考·呼和浩特】早在19世纪20年代，德国物理学家欧姆就对导体中电流与导体两端电压的关系进行了大量的实验研究，发现对于大多数导体而言，导体中电流跟导体两端电压成正比，并于1827年在《动电电路的数学研究》一书中，把他的实验规律总结成公式：S＝γ·E(S表示导体中的电流；E表示导体两端的电压；γ表示导体对电流的传导率，简称电导率)．关于这一规律，下列说法正确的是(　　)
A．对于不同的导体，给它们两端加相同的电压，通过的电流与导体的电导率成反比B．对于不同的导体，如果通过的电流相同，电压与导体的电导率成正比C．电导率反映的是导体对电流的导通作用D．电导率的大小是由加在导体两端的电压与通过导体的电流决定的
【点拨】由公式S＝γ·E可知：对于不同的导体，它们两端的电压相同时，通过的电流与导体的电导率成正比，故A错误；对于不同的导体，通过的电流相同时，电压与导体的电导率的乘积是定值，故B错误；电导率能够反映导体对电流的导通作用，故C正确；电导率的大小是由导体本身决定的，故D错误．
【2020•苏州高新区月考】在“探究导体的电流与电压的关系”实验中，提供的器材有5 Ω的定值电阻R，滑动变阻器的规格为“10 Ω　1 A”，电流表，电压表，电压为3 V的电源，开关和导线．
(1)用笔画线代替导线，将实物图(图甲)补充完整．(要求滑片P向左移动时电流表示数变大)
(2)小翔用5 Ω的定值电阻R进行实验，最终描绘的I­-U图线如图乙所示，由此可得出的结论是_________________________________________________；其中数据点____不是由真实实验得到的，你判断的理由是_____________________．
在电阻一定时，导体中的电流与导
电路的最小电流为0.2 A
【点拨】描绘的I-­U图线为过原点的直线，由此可得出的结论是在电阻一定时，导体中的电流与导体两端电压成正比；滑动变阻器的规格为“10 Ω　1 A”，表示变阻器的最大电阻为10 Ω，
