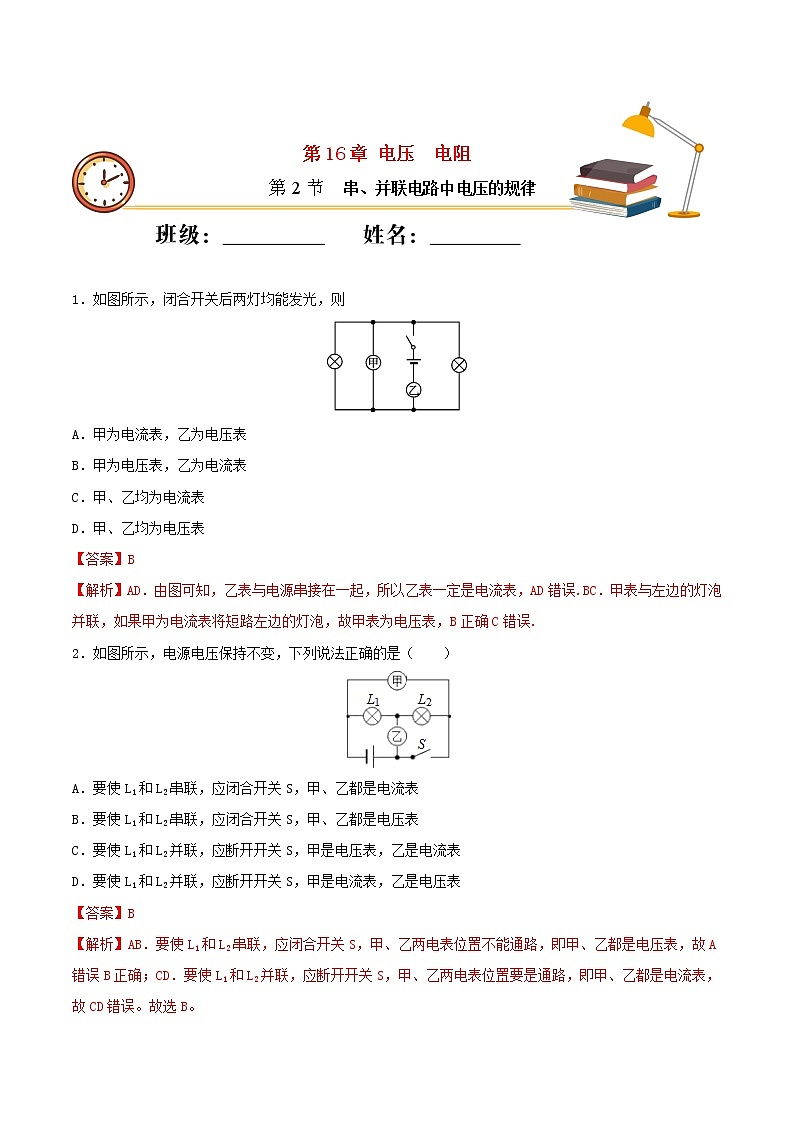

人教版九年级全册第2节 串、并联电路电压的规律精品达标测试

1．如图所示，闭合开关后两灯均能发光，则

A．甲为电流表，乙为电压表

B．甲为电压表，乙为电流表

C．甲、乙均为电流表

D．甲、乙均为电压表

【答案】B

【解析】AD．由图可知，乙表与电源串接在一起，所以乙表一定是电流表，AD错误.BC．甲表与左边的灯泡并联，如果甲为电流表将短路左边的灯泡，故甲表为电压表，B正确C错误.

2．如图所示，电源电压保持不变，下列说法正确的是（    ）

A．要使L1和L2串联，应闭合开关S，甲、乙都是电流表

B．要使L1和L2串联，应闭合开关S，甲、乙都是电压表

C．要使L1和L2并联，应断开开关S，甲是电压表，乙是电流表

D．要使L1和L2并联，应断开开关S，甲是电流表，乙是电压表

【答案】B

【解析】AB．要使L1和L2串联，应闭合开关S，甲、乙两电表位置不能通路，即甲、乙都是电压表，故A错误B正确；CD．要使L1和L2并联，应断开开关S，甲、乙两电表位置要是通路，即甲、乙都是电流表，故CD错误。故选B。

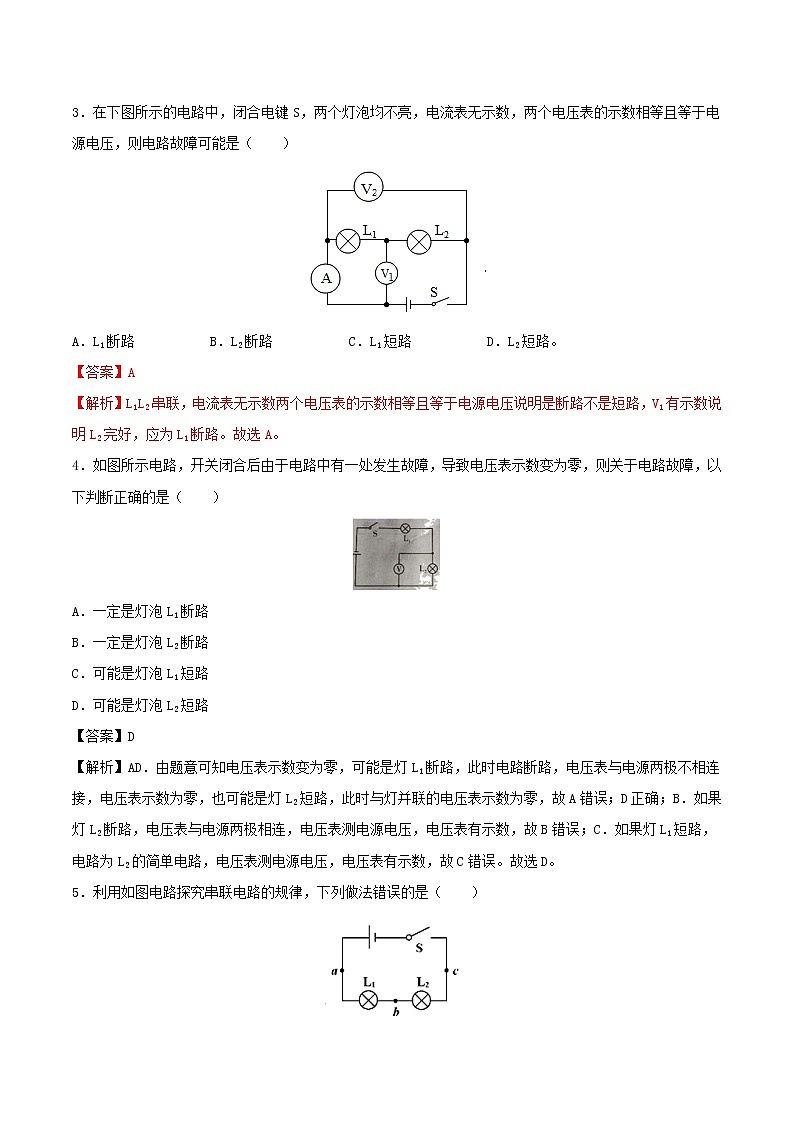

3．在下图所示的电路中，闭合电键S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压，则电路故障可能是（　　）

A．L1断路 B．L2断路 C．L1短路 D．L2短路。

【答案】A

【解析】L1L2串联，电流表无示数两个电压表的示数相等且等于电源电压说明是断路不是短路，V1有示数说明L2完好，应为L1断路。故选A。

4．如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（　　）

A．一定是灯泡L1断路

B．一定是灯泡L2断路

C．可能是灯泡L1短路

D．可能是灯泡L2短路

【答案】D

【解析】AD．由题意可知电压表示数变为零，可能是灯L1断路，此时电路断路，电压表与电源两极不相连接，电压表示数为零，也可能是灯L2短路，此时与灯并联的电压表示数为零，故A错误；D正确；B．如果灯L2断路，电压表与电源两极相连，电压表测电源电压，电压表有示数，故B错误；C．如果灯L1短路，电路为L2的简单电路，电压表测电源电压，电压表有示数，故C错误。故选D。

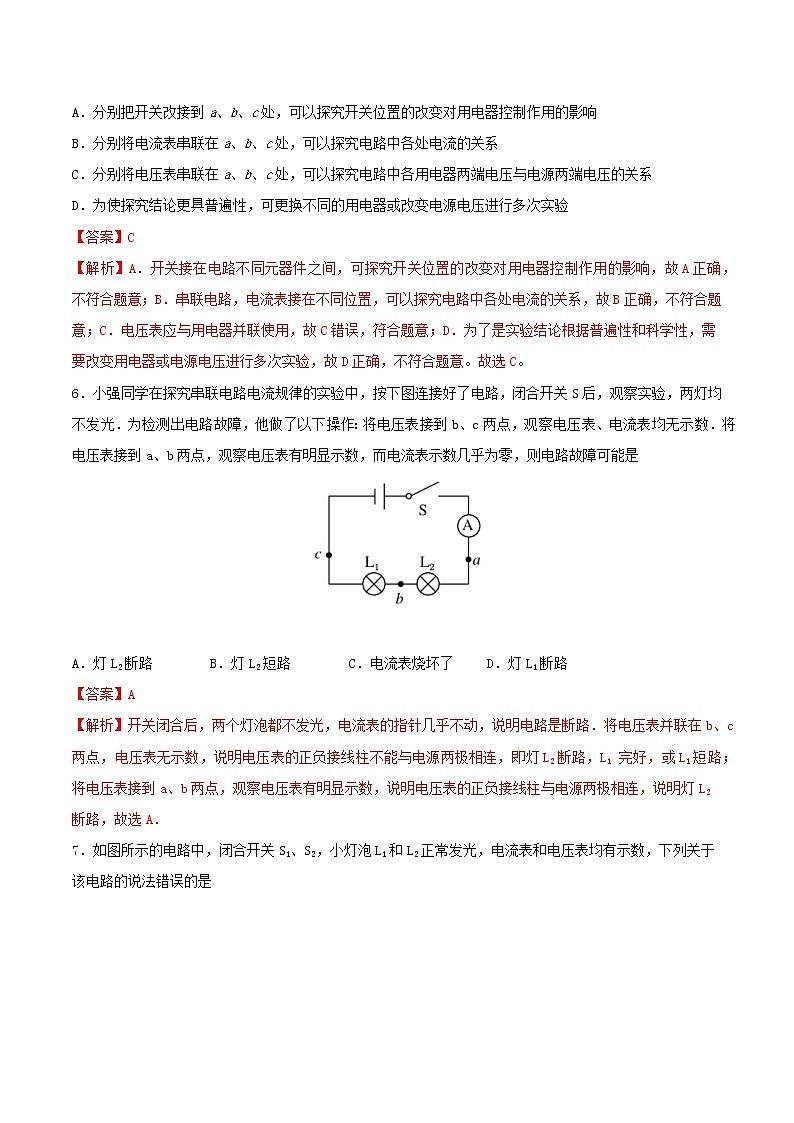

5．利用如图电路探究串联电路的规律，下列做法错误的是（　　）

A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响

B．分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系

C．分别将电压表串联在a、b、c处，可以探究电路中各用电器两端电压与电源两端电压的关系

D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验

【答案】C

【解析】A．开关接在电路不同元器件之间，可探究开关位置的改变对用电器控制作用的影响，故A正确，不符合题意；B．串联电路，电流表接在不同位置，可以探究电路中各处电流的关系，故B正确，不符合题意；C．电压表应与用电器并联使用，故C错误，符合题意；D．为了是实验结论根据普遍性和科学性，需要改变用电器或电源电压进行多次实验，故D正确，不符合题意。故选C。

6．小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数．将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是

A．灯L2断路 B．灯L2短路 C．电流表烧坏了 D．灯L1断路

【答案】A

【解析】开关闭合后，两个灯泡都不发光，电流表的指针几乎不动，说明电路是断路．将电压表并联在b、c两点，电压表无示数，说明电压表的正负接线柱不能与电源两极相连，即灯L2断路，L1 完好，或L1短路；将电压表接到a、b两点，观察电压表有明显示数，说明电压表的正负接线柱与电源两极相连，说明灯L2 断路，故选A．

7．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法错误的是

A．L1与L2并联

B．电流表测L1的电流

C．L1与L2两端的电压相等，等于电压表的示数

D．当开关S2断开时，通过电流表的电流变小

【答案】D

【解析】ABC、由图可知，闭合开关S1、S2，两灯并联，电流表在灯L1支路，测量通过L1的电流，电压表在灯L2两端，由于并联支路的电压相等，所以也可以测量灯L1两端的电压，故ABC正确，不符合题意；D、当开关S2断开时，电流表测量通过L1的电流，L1两端的电压不变，电流表的示数不变，故D错误，符合题意．

8．如图所示的电路，电源电压为6V，闭合开关S，灯泡L1、L2均不发光，电流表、电压表示数均为0。现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S，两只灯泡仍不发光，电流表示数仍然为0，但电压表的示数为6V。依据上述信息，下列判断正确的是（　　）

A．灯泡L1的灯丝断了 B．灯泡L2的灯丝断了

C．开关S内部断路 D．电流表内部断路

【答案】B

【解析】闭合开关，两只灯泡都不亮，电流表无示数，说明电路中某处断路，电压表无示数，说明电压表两接线柱到电源的正负极之间有断路，则可能是灯泡L2的灯丝断了或电流表损坏了，将灯泡L1、L2的位置对调，闭合开关，电流表无示数，说明电路中有断路，电压表有示数，说明电压表两接线柱到电源的正负极之间是通路，则可能是灯泡L2的灯丝断了。故选B。

9．电阻R1、R2、R3以不同的方式组成如图（a）、（b）所示的电路。在两电路中，电源、电压表完全相同且完好，三个电阻中只有一个电阻存在断路故障。闭合开关S1、S2，如果两电压表V1和V2中只有一表示数不为零。则下列判断正确的是（　　）

A．电阻R3一定断路 B．电阻R3可能断路

C．电阻R2一定断路 D．电阻R1一定断路

【答案】D

【解析】图(a)中R1与R2串联、图(b)中R1与R3并联，且R1、R2、R3只有一个存在断路故障，V1测量串联电路中R2的电压，V2测量并联电路中R1的电压，同时也测量R3及电源电压。若R1断路，则图(a)串联电路中不能形成通路，故V1无示数，图(b)并联电路中R3所在支路不受影响，故V2有示数；若R2断路，图(a)中V1直接测量电源电压，有示数，图(b)并联电路中都正常，故V2有示数；若R3断路，图(a)电路正常，V1有示数，图(b)电路中R1所在支路不受影响，故V2有示数。综上，一定是电阻R1断路。故选D。

10．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是()

A．a为电流表，b为电压表，c为电流表

B．a为电压表，b为电压表，c为电流表

C．a为电流表，b为电流表，c为电压表

D．a为电流表，b为电流表，c为电流表

【答案】B

【解析】L1与L2串联，由图可知a表跟灯泡L1并联，所以应为电压表；b表与灯泡L2并联，应为电压表；c表跟灯泡L2串联，所以应为电流表．由上述可知选项A、C、D都不正确．B正确．

11．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变小，则（  ）

A．灯L可能变暗

B．灯L亮度可能不变

C．电阻R可能断路

D．电阻R可能短路

【答案】D

【解析】电源电压保持不变，闭合开关S，电路正常工作，电压表V1测量电源电压，故其示数不可能变小；V2测量定值电阻两端电压，故可能是V2示数变小，则说明电阻R可能短路，此时L亮度增大；若R断路，则V2示数将变大为电源电压。故选D。

12．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是

A．甲、乙、丙都是电流表

B．甲、乙、丙都是电压表

C．甲、乙是电压表,丙是电流表

D．甲、丙是电流表,乙是电压表

【答案】D

【解析】由电路图知道，要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以，丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以，甲表为电流表；由于甲表为电流表，所以，乙表只能为电压表，否则会造成电源短路，故只有D正确．

13．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（　　）

A．电流表测量干路中的电流

B．电压表不能测量L1两端的电压

C．取下L1时，L2也不发光

D．只断开开关S2时，电压表无示数

【答案】D

【解析】A．由图可知，经过灯泡L2的电流，并没有经过电流表，仅经过灯泡L1的电流，经过电流表，所以电流表测量灯泡L1的电流，故A项错误；B．由图可知，电压表接在灯泡L2的两端，电压表测量灯泡L2的两端的电压，又因为L1 L2并联，所以电压表同时测量灯泡L1的两端的电压，故B项错误；C．L1 L2并联，并联电路工作时相互不受影响，所以取下L1时，L2正常发光，故C项错误；D．只断开开关S2时，L2所在支路断路，电流不能经过电压表，所以电压表无示数，故D项正确。故选D。

14．在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置．小强同学连接了如图所示的电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间的电压不为零，a、c间的电压为零，c、d间的电压不为零，这说明

A．电源接线柱接触不良

B．开关的触片或接线柱接触不良

C．电流表接线柱接触不良

D．灯泡灯丝断了或灯座接触不良

【答案】B

【解析】根据题意知道，开关闭合后，电灯不亮，电流表无示数，说明电路出现断路现象；当用电压表检测时，发现a、d间电压不为零，说明电源完好； a、c间的电压为零，说明电流表和灯泡间没有断路，c、d间的电压不为零，说明开关的触片或接线柱接触不良，故B正确，ACD错误，故选B．

15．在图所示的电路中，电源电压为U，闭合开关S后，灯L不发光，若已知电路中只有一处故障，且故障只发生在电阻R或灯L处。

(1) 开关S断开时，电压表V1的示数可能为_____。

(2) 开关S闭合后，若电压表V1的示数为U，请写出电压表V2的示数及相对应的故障_____。

【答案】零或U；    电压表V2的示数为U，灯L短路或电阻断路

【解析】(1)由电路图知道，闭合开关，灯泡和电阻串联，电压表V1 和V2 测量R两端电压，灯泡不发光，可能是灯泡断路或短路，或者是电阻断路；所以，当开关S断开时，若灯泡短路，则电压表V1 的示数为U；若灯泡断路，则电压表V1 的示数为0。

(2)开关S闭合后，若电压表V1 的示数为U，则电压表V1测的是电源电压，此时电压表V1的两接线柱与电源是接通的，所以，不可能出现灯泡断路的现象，也不可能出现R短路的现象；

若电阻断路，则电压表V2测量的是电源电压，示数为U；若灯泡短路，则电压表V2 测量的是电源电压，示数为U。

16．如图甲所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图乙丙所示。则V1用的量程是_____V，V2用的量程是_____V，小灯泡L1上的电压_____。

【答案】0～15    0～3    3.5V

【解析】V1的示数应大于V2的示数，观察图中两电压表的示数，可知V1应选择0～15V的量程，读数为6V。V2应选择0～3V的量程，读数为2.5V。L1两端的电压为两电压表示数之差，既：6V﹣2.5V=3.5V。

17．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1两端的电压为________ V；R2两端的电压为________ V。

【答案】5.6    1.4

【解析】由电路图可知，电压表V1示数应大于电压表V2示数，而两电压表指针位置相同，则电压表V1量程是0∼15V，分度值是0.5V，电压表示数UV1=7V；电压表V2量程是0∼3V，分度值是0.1V，电压表示数UV2=1.4V，电阻R2的电压U2=UV2=1.4V，电阻R1的电压U1=UV1−U2=7V−1.4V=5.6V。

18．小伟连接两灯并联电路的情况如图所示．当他“试触”时，发现电压表的指针不动、电流表的指针很快向右偏转，两灯都不发光．小敏指出他在电路连接中有错误．若闭合开关S，可能造成的后果是________；现在请你只改接图电路中的一根导线，使电路连接完全正确．（在错接的导线上画×，然后画出正确的接线位置）________

【答案】烧坏电源或电流表

【解析】如图所示的“×”地方发生短路，当试触时，电压表两端没有电压，故没有示数，而电流只通过电流表从电源正极流回负极，故电流很大，会造成电流表烧坏和电源烧坏，主要没有把电压表并联使用．如图所示

19．（1）在探究“固体熔化时温度的变化规律”和“水沸腾时温度变化的特点”两个实验中，都需用到的测量器材是_________和___________。

（2）探究“串联电路电压的规律”的电路如图1所示。电源提供的电压不超过3V。闭合开关，电压表的示数如图2所示。

①此时L1两端的电压为_________V。

②在后续的探究实验中：

小明的做法：把导线b从接在P端改接在M端，测出串联电路两端电压。

小芳的做法：把导线a从接在电源负极改接在M端，测出L2两端电压。

其中，___________的做法是错误的。原因是：_________________________________。

【答案】停表    温度计    1.2    小芳    电压表正负接线柱会接反

【解析】(1)探究固体熔化时的温度变化规律的实验和水沸腾时的温度变化的特点实验中都需要计时和测量温度，因此都需要停表和温度计；

(2)①根据图示可知电压表测L1两端电压，由图示电压表可知电压为1.2V；

②小芳做法错误，直接将导线a从接在电源负极改接在M端，则电压表的正负接线柱接反了，会损坏电压表。
