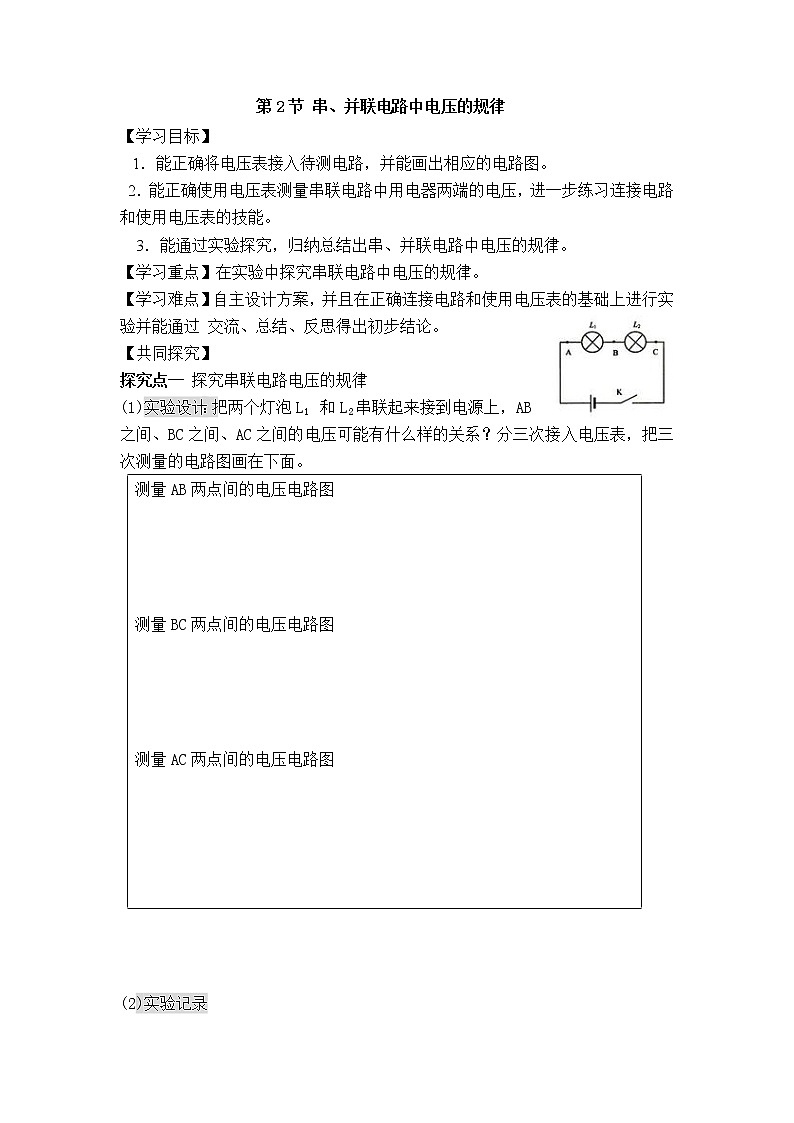

【学习目标】


1．能正确将电压表接入待测电路，并能画出相应的电路图。


2．能正确使用电压表测量串联电路中用电器两端的电压，进一步练习连接电路和使用电压表的技能。


3．能通过实验探究，归纳总结出串、并联电路中电压的规律。


【学习重点】在实验中探究串联电路中电压的规律。


【学习难点】自主设计方案，并且在正确连接电路和使用电压表的基础上进行实验并能通过 交流、总结、反思得出初步结论。


【共同探究】


探究点一 探究串联电路电压的规律


(1)实验设计：把两个灯泡L1 和L2串联起来接到电源上，AB之间、BC之间、AC之间的电压可能有什么样的关系？分三次接入电压表，把三次测量的电路图画在下面。











(2)实验记录





分析实验数据得出串联电路电压的规律是 。





探究点二 探究并联电路电压的规律


(1)实验设计：把两个灯泡L1 和L2并联起来接到电源上，L1 两端的电压、L2 两端的电压、总电压可能有什么样的关系？分三次接入电压表，测出这三个电压：


(2)实验记录























(3)分析实验数据得出并联电路电压的规律是 。





【归纳整理】


串联电路电压的规律是 。


并联电路电压的规律是 。














【拓展练习】


1．串联电池组的电压是各节电池的电压的 ，小明的一玩具电动火车要9V的电压才能起动，他要买 节干电池并将它们 联使用才行。





2．四只完全相同的灯泡串联后直接接在某一电源两端而正常发光，用电压表测出一只灯两端电压为3.8V，则该电源电压约为 ；如果将四只灯泡并联在该电源两端，则可能出现的现象是 。














3．在下图所示的电路中，电源是由3节干电池串联组成的。S闭合后则电压表V的示数为 V，电压表 V1的示数为 V，电压表 V2的示数为 V，用电流表测得A处电流为0.5A，B处电流为0.2A，则通过L1的电流是 A，通过L2的电流是 A。











4．如图所示，电源电压保持不变，当只闭合S2时，电压表的示数为3V，当只闭合S1时，电压表的示数为4.5V，则此时L1、L2两端的电压分别是（ ）


A.3V和7.5V 和4.5V


C.3V和1.5V 和3V











5．如图所示，电源电压为9V，且保持不变，开关S闭合时，电压表的示数为6V，则 ( )


A．两端的电压为3V B．两端的电压为6V


C．两端的电压为3V D．两端的电压为9V





测量AB两点间的电压电路图














测量BC两点间的电压电路图














测量AC两点间的电压电路图















AB间的电压U1/V
BC间的电压U2/V
AC间的电压U3/V
第一次测量
第二次测量
L1 两端的电压U1/V
L2 两端的电压U2/V
总电压U/V
第一次测量
第二次测量
