人教版九年级全册第2节 串、并联电路电压的规律测试题

第十六章  电压  电阻

第2节  串、并联电路中电压的规律

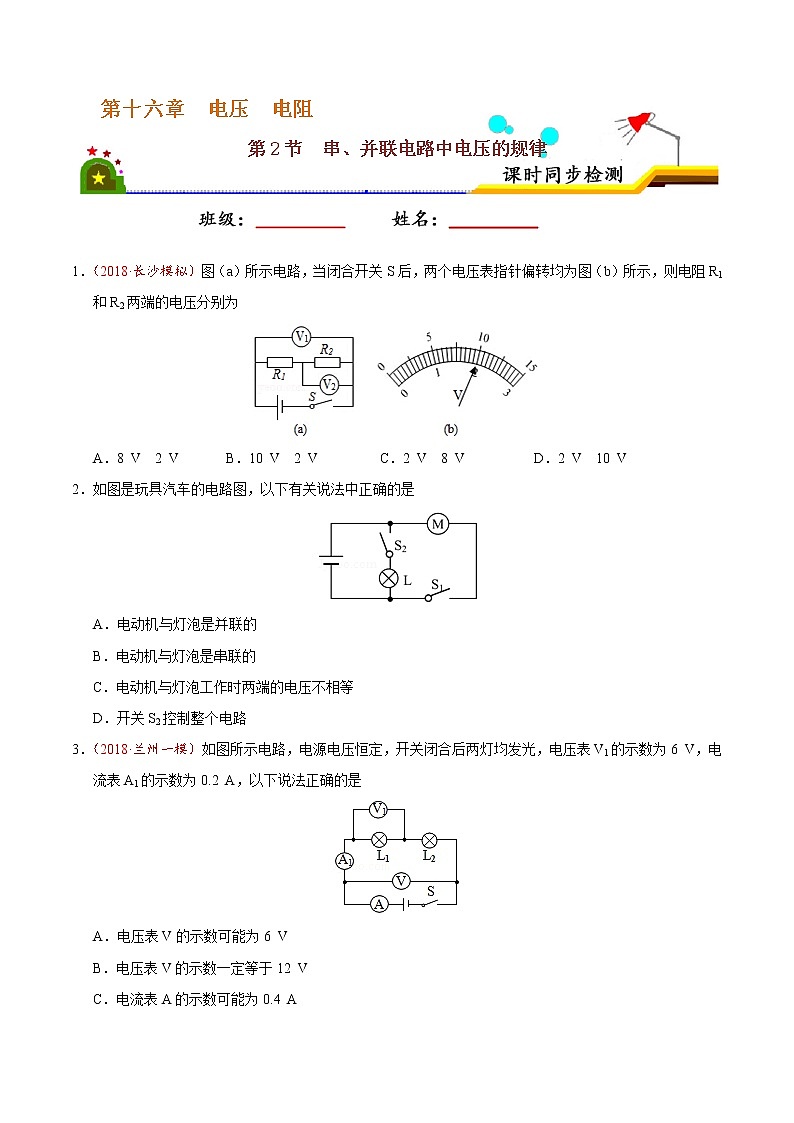

1．（2018·长沙模拟）图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为

A．8 V  2 V B．10 V  2 V C．2 V  8 V D．2 V  10 V

2．如图是玩具汽车的电路图，以下有关说法中正确的是

A．电动机与灯泡是并联的

B．电动机与灯泡是串联的

C．电动机与灯泡工作时两端的电压不相等

D．开关S2控制整个电路

3．（2018·兰州一模）如图所示电路，电源电压恒定，开关闭合后两灯均发光，电压表V1的示数为6 V，电流表A1的示数为0.2 A，以下说法正确的是

A．电压表V的示数可能为6 V

B．电压表V的示数一定等于12 V

C．电流表A的示数可能为0.4 A

D．电流表A的示数一定等于0.2 A

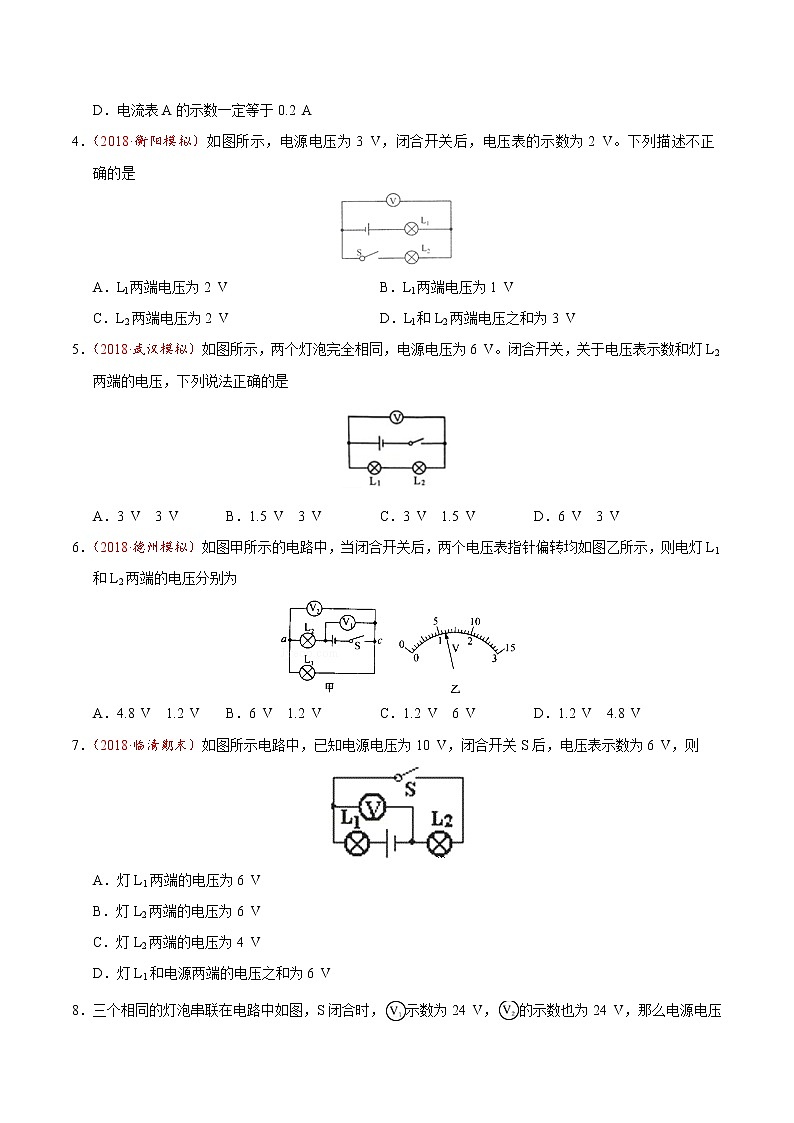

4．（2018·衡阳模拟）如图所示，电源电压为3 V，闭合开关后，电压表的示数为2 V。下列描述不正确的是

A．Ll两端电压为2 V B．Ll两端电压为1 V

C．L2两端电压为2 V D．Ll和L2两端电压之和为3 V

5．（2018·武汉模拟）如图所示，两个灯泡完全相同，电源电压为6 V。闭合开关，关于电压表示数和灯L2两端的电压，下列说法正确的是

A．3 V  3 V B．1.5 V  3 V C．3 V  1.5 V D．6 V  3 V

6．（2018·德州模拟）如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为

A．4.8 V  1.2 V B．6 V  1.2 V C．1.2 V  6 V D．1.2 V  4.8 V

7．（2018·临清期末）如图所示电路中，已知电源电压为10 V，闭合开关S后，电压表示数为6 V，则

A．灯L1两端的电压为6 V

B．灯L2两端的电压为6 V

C．灯L2两端的电压为4 V

D．灯L1和电源两端的电压之和为6 V

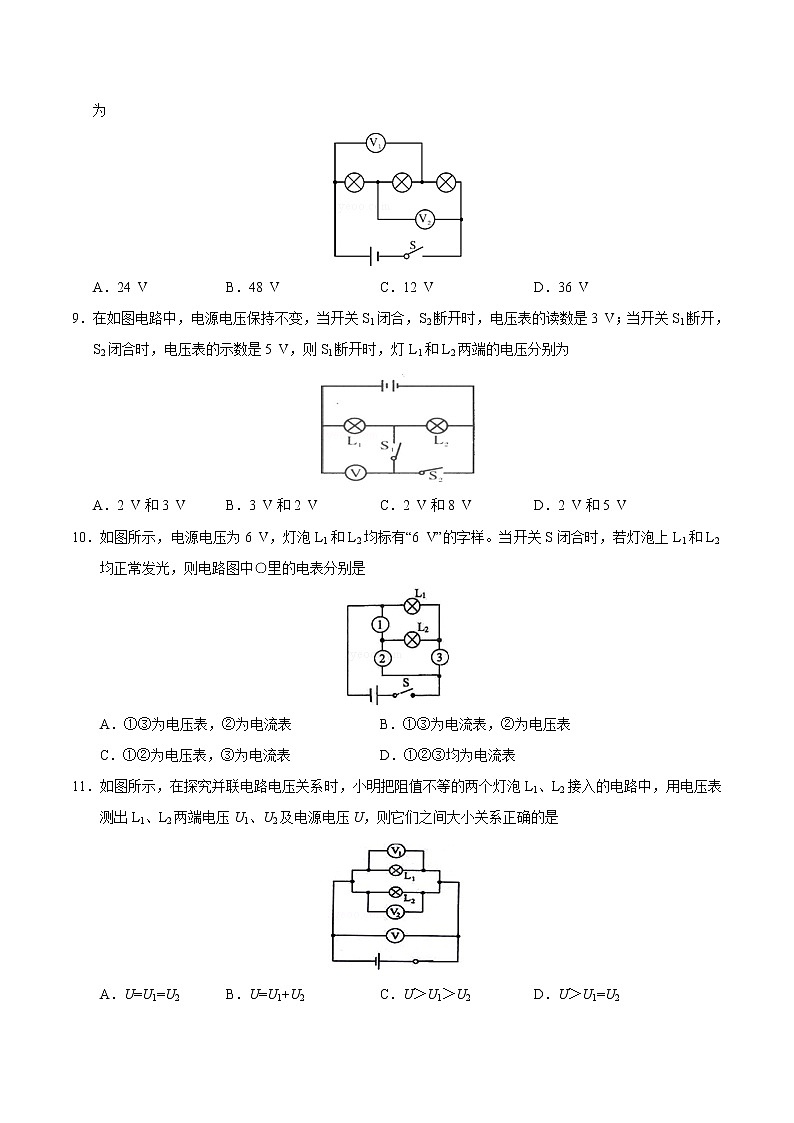

8．三个相同的灯泡串联在电路中如图，S闭合时，示数为24 V，的示数也为24 V，那么电源电压为

A．24 V B．48 V C．12 V D．36 V

9．在如图电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3 V；当开关S1断开，S2闭合时，电压表的示数是5 V，则S1断开时，灯L1和L2两端的电压分别为

A．2 V和3 V B．3 V和2 V C．2 V和8 V D．2 V和5 V

10．如图所示，电源电压为6 V，灯泡L1和L2均标有“6 V”的字样。当开关S闭合时，若灯泡上L1和L2均正常发光，则电路图中○里的电表分别是

A．①③为电压表，②为电流表 B．①③为电流表，②为电压表

C．①②为电压表，③为电流表 D．①②③均为电流表

11．如图所示，在探究并联电路电压关系时，小明把阻值不等的两个灯泡L1、L2接入的电路中，用电压表测出L1、L2两端电压U1、U2及电源电压U，则它们之间大小关系正确的是

A．U=U1=U2 B．U=U1+U2 C．U＞U1＞U2 D．U＞U1=U2

12．小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示。下列说法正确的是

A．换气扇和照明灯不能同时工作

B．换气扇和照明灯的电功率一定相等

C．换气扇和照明灯工作时，通过它们的电流一定相等

D．换气扇和照明灯工作时，它们两端的电压一定相等

13．如图所示的两个电路中，L1与L2规格不一样。开关闭合，灯均发光，则

A．V表示数等于V1表示数 B．V1表示数大于V2表示数

C．A2表示数大于A1示数 D．A1表示数大于A2示数

14．二个灯并联在电路中，其中一个灯比较亮，另一个比较暗，则它们两端的电压

A．相等  B．亮的灯两端电压高

C．暗的灯两端电压低 D．无法确定

15．下列说法正确的是

A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等

B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连

C．只要电路两端接上电压表，则电路中一定有电流通过

D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好

16．如果两盏灯两端电压相等，这两盏灯

A．一定是并联 B．一定是串联 C．可能是串联 D．以上都不对

17．并联电路中电压的规律是

A．并联电路两端的电压等于各支路两端的电压之和

B．并联电路中，各支路两端的电压相等

C．并联电路中的电压之间没有任何关系

D．并联电路中，做功多的用电器两端电压小

18．在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是

①熟悉电压表的量程和正确读法；②正确读出所测量的电压的数据，并记录下来；

③根据记录的数据，分析总结串联电路的电压规律；④根据电路图连接正确的电路。

A．①②③④ B．④③②① C．①④②③ D．④①③②

19．如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB=1.5 V，UBC=1.5 V，UAC=3 V，在表格中记录数据后，接着的实验步骤是

A．整理器材，结束实验

B．换用电压表的另一量程，再测出一组电压值

C．分析数据，得出结论

D．换用不同规格的小灯泡，再测出几组电压值

20．在探究并联电路的电压规律时，小明连接了如图所示的电路，并以此测量了电源电压U、L1支路的电压U1和L2支路的电压U2，并且发现U1=U2=U，若要得到结论：并联电路中，各支路电压都等于电源电压，则下一步应进行的操作是

A．更换不同规格的灯泡，再做几次实验

B．将L1和L2的位置交换，再做几次实验

C．保持电源、灯泡不变，多次测量

D．改变电源电压，再做几次实验

21．（2018·临清一模）某同学连接的电路如图所示，他所用的电源是四节干电池串联组成的电池组，当他将开关闭合后，电压表的示数为4V，则L1两端的电压为________V，L2两端的电压为________V。

22．（2018·定远一模）如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是________V，电源电压是________V。

23．如图甲所示，电源电压15 V，开关闭合后，电流表和电压表的示数如图乙所示。则电压表的示数是________V，L2两端电压为________V。电流表指针偏转过小，这样会导致实验误差，解决这一问题的措施是____________________。

24．（2018·威海模拟）在图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6 V，当S1、S3断开。S2闭合时，电压表的示数为3 V，那么电源电压是________V。当S1、S3闭合，S2断开时，电压表的示数是________V。（假设每次改变开关闭合后，电压表在电路中的接法符合要求）

25．如图所示，闭合开关后，用电压表测得灯L1两端的电压为4.5 V，则灯L2两端的电压为________V，电源两端的电压为________V。

26．如图甲所示电路，电源电压为3 V，当S闭合时，电压表的读数如图乙所示，则L2两端的电压为________V；当S由闭合改为断开时，电压表示数将________（选填“变大”或“变小”或“不变”）。

27．小明同学连接的电路如图所示，当她闭合开关后发现电流表A1的示数为0.5 A，电压表的示数是3 V，电流表A2的示数为0.1 A，则灯泡L2两端的电压是________、通过L2的电流是________，通过开关处的电流是________。

28．甲、乙两灯并联在同一电路中，甲灯比乙灯亮，则甲灯两端的电压________（选填“大于”“等于”或“小于”）乙灯两端的电压。若甲灯两端允许加的最大电压为6 V，乙灯两端允许加的最大电压为7 V，则电源电压不得超过________V。

29．小亮同学在做“研究串联电路电压特点”的实验中，实验所用的器材如图1所示，电源为两节新干电池。请你根据要求完成下列任务。

（1）请在线框内画出图1所示的电路图2；

（2）如图1，闭合开关S，发现电压表示数接近3 V，则故障可能是小灯泡L1________或小灯泡L2________。（均选填“短路”或“断路”）

（3）为了防止偶然因素对实验的影响，他采用更换不同规格的小灯泡重复实验，完成了第二次和第三次测量，请设计出实验记录表格。

30．（2018·河南一模）图为探究串联电路电压特点“的实验。

（1）实验中应选择规格________（选填“相同”或“不同”）的小灯泡。

（2）实验时，小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。你认为她能否测出L2两端电压？，理由是________________________________。

（3）测量完成后，进行小组交流讨论，下表选录了四个小组的数据，你认为这些数据是否合理？请说明理由。答________________________________________。

31．如图所示，已知电源电压为9 V，电压表V1、V2规格相同，闭合开关S，电压表V1示数为6 V，通过灯泡L2电流为0.5 A，回答下列问题：

（1）灯泡L1和L2两端的电压各是多少？

（2）通过灯泡L1的电流是多少？电流表示数为多少？

（3）若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？

32．如图电路中，电源电压为6 V。开关闭合后，电流表A的示数为0.5 A，A1表示为0.3 A。求：

（1）灯L1两端的电压U1；

（2）通过灯L1的电流I1；

（3）通过灯L2的电流I2；

（4）灯L2两端的电压U2。
