物理九年级全册第1节 电压优秀复习练习题

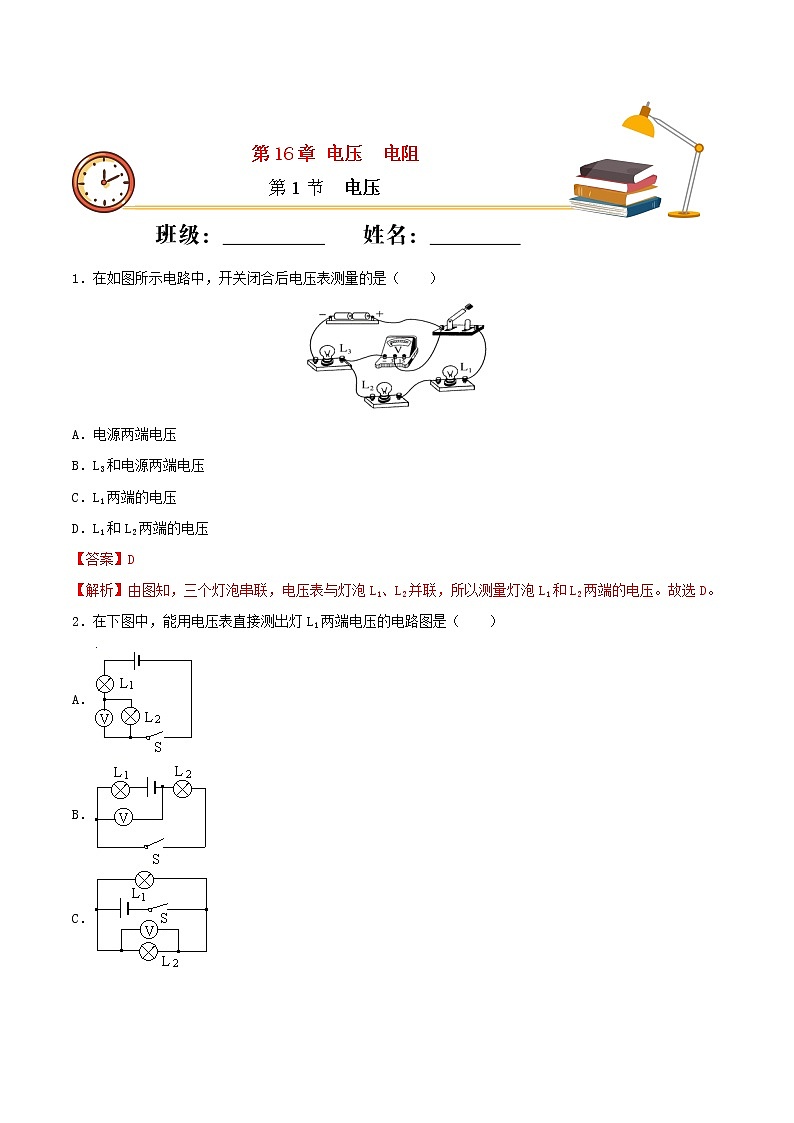

1．在如图所示电路中，开关闭合后电压表测量的是（　　）

A．电源两端电压

B．L3和电源两端电压

C．L1两端的电压

D．L1和L2两端的电压

【答案】D

【解析】由图知，三个灯泡串联，电压表与灯泡L1、L2并联，所以测量灯泡L1和L2两端的电压。故选D。

2．在下图中，能用电压表直接测出灯L1两端电压的电路图是（　　）

A．

B．

C．

D．

【答案】C

【解析】A．此电路图两灯串联，电压表测量的是L2两端电压，故A不符合题意；B．此电路图两灯串联，电压表测量的是L2两端电压，故B不符合题意；C．此电路图两灯并联，电压表测量的是L1两端电压、L2两端电压，同时也是电源电压，故C符合题意；D．此电路图两灯串联，电压表测量的是电源两端电压，故D不符合题意。故选C。

3．我国照明电路的电压为(   )

A．6伏 B．24伏 C．110伏 D．220伏

【答案】D

【解析】根据常识知道，我国照明电路的电压为220伏。故选D。

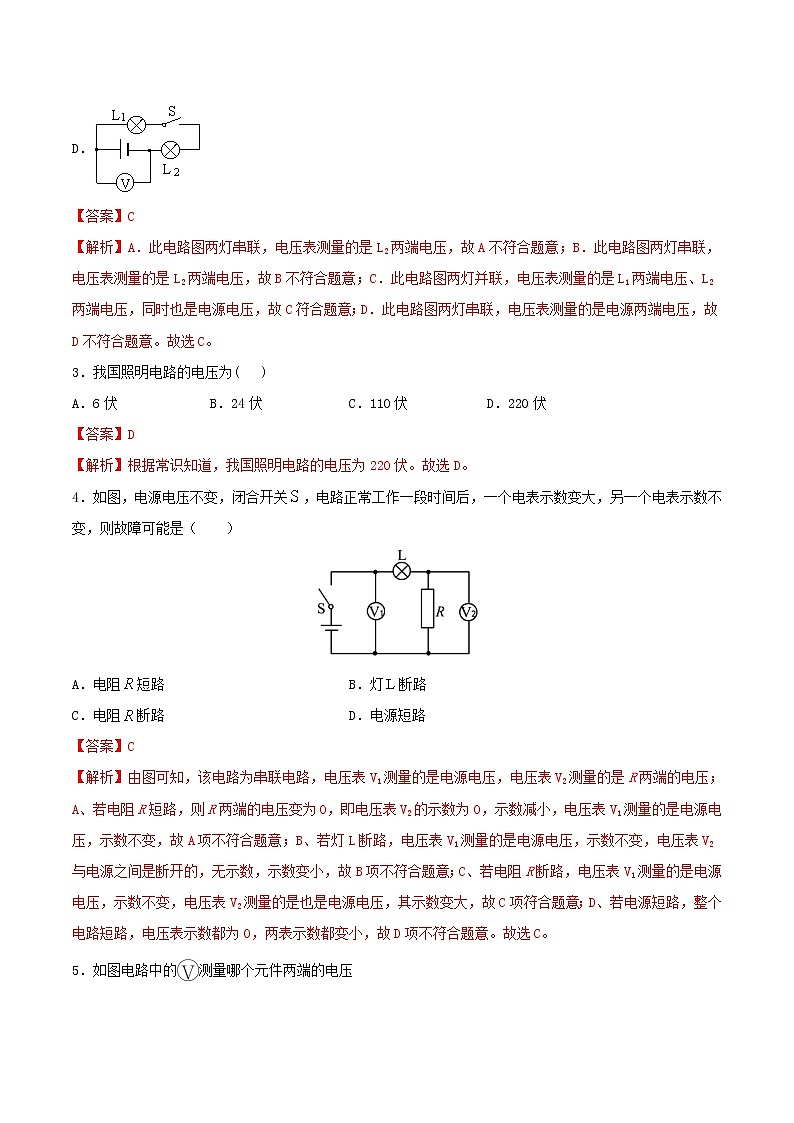

4．如图，电源电压不变，闭合开关，电路正常工作一段时间后，一个电表示数变大，另一个电表示数不变，则故障可能是（　　）

A．电阻短路  B．灯断路

C．电阻断路  D．电源短路

【答案】C

【解析】由图可知，该电路为串联电路，电压表V1测量的是电源电压，电压表V2测量的是R两端的电压；

A、若电阻R短路，则R两端的电压变为0，即电压表V2的示数为0，示数减小，电压表V1测量的是电源电压，示数不变，故A项不符合题意；B、若灯L断路，电压表V1测量的是电源电压，示数不变，电压表V2与电源之间是断开的，无示数，示数变小，故B项不符合题意；C、若电阻R断路，电压表V1测量的是电源电压，示数不变，电压表V2测量的是也是电源电压，其示数变大，故C项符合题意；D、若电源短路，整个电路短路，电压表示数都为0，两表示数都变小，故D项不符合题意。故选C。

5．如图电路中的测量哪个元件两端的电压

A．L2 B．L1 C．电源 D．L1和L2

【答案】A

【解析】由图可知，当开关闭合后，电压表左端与L2左端连接，电压表右端与L2右端连接，即电压表是与L2并联的，测的是L2两端电压．故A正确．

6．如图所示，小灯泡正常发光，两只电表示数均正常。若将电流表和电压表的位置对调，则对调后，下列说法正确的是（　　）

A．小灯泡正常发光

B．电压表示数为0

C．电流表示数不变

D．电压表示数变大

【答案】D

【解析】由图可知，灯泡和滑动变阻器串联，电压表测量小灯泡两端的电压，电流表测量电路中的电流，原来两只电表示数均正常，由串联电路的电压规律可知，电压表的示数小于电源电压， 若将电流表和电压表的位置对调，则对调后，电流表与灯泡并联，电压表串联在电路中，当闭合开关后，由于电压表的电阻太大，导致电路中电流非常小，所以电流表示数为0，灯泡不亮，此时电压表相当于测电源的电压，所以电压表示数变大。故选D。

7．如图所示，闭合开关S后，两盏灯都不发光，电压表指针无偏转，已知电源、开关和导线均完好并连接良好，则电路的故障可能是（　　）

A．L1断路

B．L1短路

C．L2断路

D．L2短路

【答案】C

【解析】闭合开关S后，两盏灯都不发光，说明电路中出现了断路故障，由于电压表指针无偏转，说明电压表的正负接线柱与电源的正负极之间是断开的，所以故障是L2断路。故选C。

8．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（  ）

A．一节干电池的电压是1.5V

B．家庭电路的电压是220V

C．手机电池电压是3.7V

D．对人体安全的电压是36V

【答案】D

【解析】一节新干电池电压是1.5V，故A正确；家庭电路的电压是220V，故B正确；手机电池的电压在3.7V左右，故C正确；对人体安全的电压是不高于36V，故D错；故选D．

9．下列仪表中，用来测量电压大小的仪表是

A．电子手表 B．电流表 C．电压表 D．电能表

【答案】C

【解析】A、电子手表是测量时间的工具，不符合题意；B、电流表是测电路电流的仪表，不符合题意；C、电压表是测电压的仪表，符合题意；D、电能表是测量电路消耗电能的仪表，不符合题意．故选C．

10．某同学用一只有“0～3V”和“0～15V”两个量程的电压表，在测量电压时用的是“0～3V”的量程，但记录的读数却是6.5V，则该同学实际测的电压值最有可能是

A．5V B．2.5V C．1.3V D．11.5V

【答案】C

【解析】使用0-3V的量程，却读成6.5V，说明是读成了0-15V的量程，量程为15V的电压值是量程是3V电压值的5倍关系，因此电压表读成6.5V，除以5即为0-3V量程的读数，为1.3V。故选C。

11．下列关于电压的说法不正确的是（　　）

A．电压是形成电流的原因

B．电路两端有电压，则电路中一定有电流

C．电源是提供电压的装置

D．电路中有电流，则电路两端一定有电压

【答案】B

【解析】A．电压是使电路中的自由电荷定向移动形成电流的原因，A正确，不合题意；B．电路两端有电压，但电路中不一定有电流，看电路是否通路，B错误，符合题意；C．由电源的作用可知电源是提供电压的装置，C正确，不合题意；D．电路中有电流，则电路是通路的，电路两端一定有电压，D正确，不合题意．

12．在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是

A． B．

C． D．

【答案】D

【解析】A．电压表串联在了干路中，所以连接错误，不合题意；B．电压表与L1串联在了一起，无法测出它的电压，所以不合题意；C．电压表的正负接连柱接反了，连接错误，不合题意；D．电压表与被测用电器并联，接线柱连接也做到了正进负出，所以正确，符合题意．

13．如图所示，闭合开关S，电压表测出的电压是

A．R1两端的电压

B．R2两端的电压

C．R1和R2两端的电压

D．电源两端的电压

【答案】A

【解析】从电路图中可以看出，电压表并联在R1两端，因此电压表测量R1两端的电压，故A符合题意。

14．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在

A．a、b之间，a与电压表“+”接线柱连接

B．a、b之间，b与电压表“+”接线柱连接

C．c、d之间，c与电压表“+”接线柱连接

D．c、d之间，d与电压表“+”接线柱连接

【答案】A

【解析】电压表测小灯泡L两端的电压，所以应并联在电路中，即a、b之间，又由于电流必须从表的“+”接线柱流入，从“-”接线柱流出，所以a与电压表的“+”接线柱连接，故选A．

思路分析：区分电压表的并联和电流表的串联，另外不论电压表还是电流表都让电流从正接线柱流入，负接线柱流出．这样指针才会向右偏转．如果接反，指针向左偏转，可能把指针打弯，甚至损毁仪表．

试题点评：考察了电压表的连接方法

15．如图，闭合开关后能正确测出灯L1两端电压的是

A．      B．

C．     D．

【答案】A

【解析】A. 两灯泡串联,电压表并联在L1的两端,且电流方向正确,测量的是灯L1两端的电压，故A正确；B. 两灯泡串联，电压表并联在L2的两端，测量的是灯L2两端的电压，故B错误；C. 两灯泡串联，电压表并联在电源两端，测量的是电源电压，故C错误；D. 两灯泡串联,电压表并联在L1的两端，但电流方向反了，故D错误．故选A.

16．如图所示电路中，下列判断正确的是（　　）

A．两电阻串联，①是电压表、②是电流表、③是电压表

B．两电阻串联，①是电压表、②是电压表、③是电流表

C．两电阻并联，①是电流表、②是电压表、③是电流表

D．两电阻并联，①是电流表、②是电流表、③是电压表

【答案】AC

【解析】AB．若两电阻串联，则要求电路中只有一条电流的路径，电流依次经过两电阻，则由图知，电流从电源正极流出，依次经过电阻R2、②、R1回到电源负极，因此②是相当于导线的电流表，①③是相当于断路的电压表，故A项正确，B项错误；CD．若两电阻并联，则要求电流从电源正极流出开始分支，一支经过①、R1，另一支经过R2和③，然后共同回到电源负极，因此①③是相当于导线的电流表，②是相当于断路的电压表，故C项正确，D项错误。故选AC。
