初中物理人教版九年级全册第十六章 电压 电阻第2节 串、并联电路电压的规律学案设计

这是一份初中物理人教版九年级全册第十六章 电压 电阻第2节 串、并联电路电压的规律学案设计，共7页。

课堂预习
阅读课本，完成下列问题
一串联电路的电压规律
图16.2-2设计实验：分别把电压表 联在图16.2-2所示电路中的 两点， 两点和 两点，测量灯L1、L2两端的电压和电路两端的总电压，看看它们之间有什么关系；改变 ，再次测量，看看是否还有同样的关系。
结论：在串联电路中， 。其公式表达式为 。
二 并联电路的电压规律
图16.2-6设计实验与制订计划：将小灯泡L1、L2组成并联电路，如图16.2-6所示，分别把电压表 连接在 两端、 两端和 两端，测量灯L1、L2两端的电压和电路两端的总电压，看看它们之间有什么关系；更换 ，再次测量，看看是否还有同样的关系。

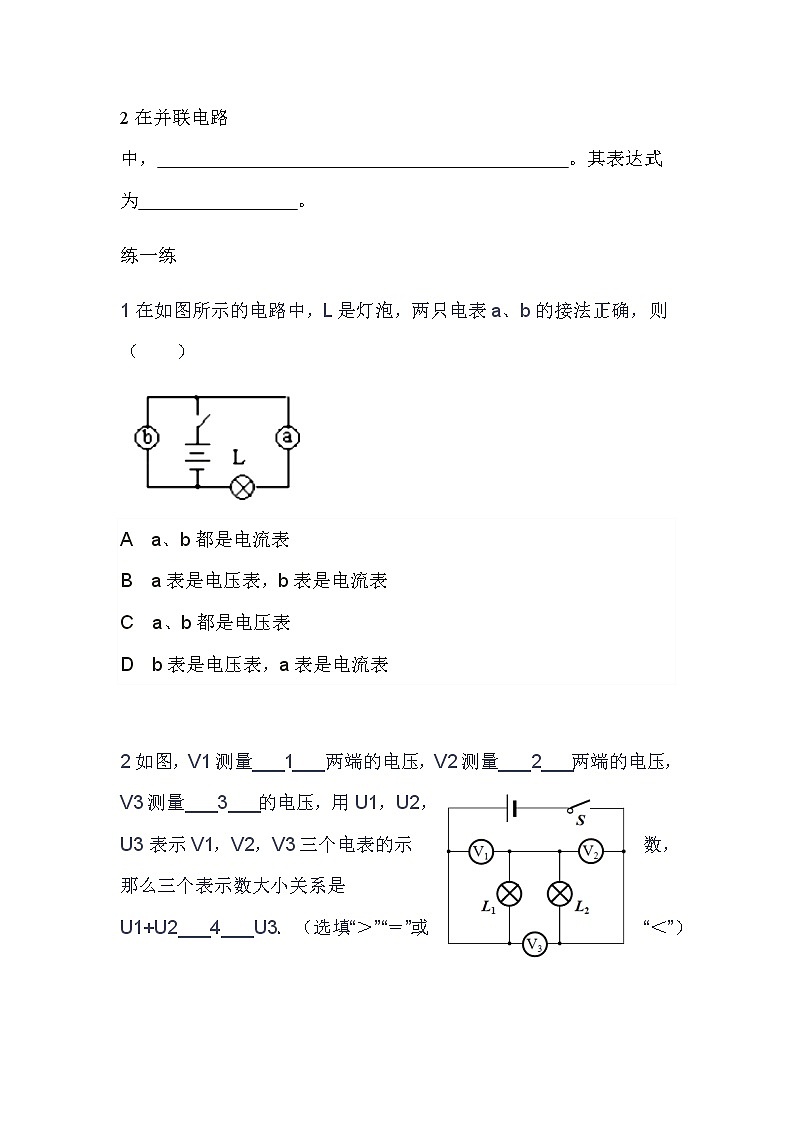

2在并联电路中， 。其表达式为 。
练一练
1在如图所示的电路中，L是灯泡，两只电表a、b的接法正确，则（ ）
A a、b都是电流表
B a表是电压表，b表是电流表
C a、b都是电压表
D b表是电压表，a表是电流表
2如图，V1测量___1___两端的电压，V2测量___2___两端的电压，V3测量___3___的电压，用U1，U2，U3表示V1，V2，V3三个电表的示数，那么三个表示数大小关系是U1+U2___4___U3．（选填“＞”“＝”或“＜”）
3如图所示的电路中，若V1的读数为2V，V2的读数为3V，则V的读数为（ ）
A 1V
B 2V
C 3V
D 5V
4三个相同的灯泡串联在电路中如图，S闭合时，V1示数为12V，V2的示数也为12V，那么电源电压为（ ）
A 12V
B 24V
C 6V
D 18V
5三只小灯泡L1、L2、L3并联在电路中，灯L1最暗，灯L3最亮，它们两端的电压分别是U1、U2、U3，则关于电压大小的判断正确的是（ ）
A U1最小
B U2最大
C U3最大
D 一样大
6如图所示，电源电压不变，断开开关，电压表示数为3V；闭合开关，电压表示数如图，则此时（ ）
A 灯泡L1两端电压为1.7V
B 灯泡L2两端电压为8.5V
C 灯泡L1两端电压为1.3V
D 灯泡L2两端电压为1.3V
7在图甲所示的电路中，闭合开关后电压表V1的示数为2.5V，V的示数应为___1___V，V2的示数应为___2___V．在图乙所示的测量电路中，闭合开关后电压表V1的示数为2.5V，V2的示数为3.8V，V的示数应为___3___V．
8如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2串联且都正常发光．则（ ）
A 甲、乙是电流表，丙是电压表
B 甲、乙是电压表，丙是电流表
C 甲、丙是电压表，乙是电流表
D 甲、丙是电流表，乙是电压表
参考答案
一
1．并 A、B B、C A、C 两个小灯泡的规格
3．电源两端电压等于各用电器两端电压之和
U=U1+U2+…+Un
二
1．并联 L1 L2 电源 两个小灯泡的规格 2．（略）
3．电源两端电压与各支路用电器两端的电压相等 U=U1=U2=…=Un练一练
1 D
2 L1 L2 电源 =
3 D
4 D
5 D
6 C
7 2.5 2.5 6.3
8 C
