初中物理人教版九年级全册第2节 欧姆定律优秀同步达标检测题

1．如图所示的电路中，电源电压不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是（　　）

A．灯泡L变亮

B．电路的总电阻增大

C．电压表示数变大

D．电流表示数逐渐变大

【答案】BC

【解析】电路为小灯泡和滑动变阻器串联的简单电路，电流表测总电流，电压表测量滑动变阻器电压；BD．滑片P向右移动过程中，电路的总电阻增大，根据公式讨论可知，电流表示数逐渐变小，B正确，D错误；A．根据公式讨论可知，小灯泡电功率变小，亮度变暗，A错误；C．电压表测量滑动变阻器两端电压，滑片P向右移动过程中，滑动变阻器电阻增大，根据串联电路分压定律可知，电压表示数变大，C正确。故选BC。

2．如图所示，是检查酒驾的电路原理图，图中酒精传感器的电阻Rm与酒精气体的浓度成反比。测量时，下列判断正确的是（　　）

A．当驾驶员吹出的气体酒精浓度升高时，电压表V1的示数减小

B．当驾驶员吹出的气体酒精浓度升高时，电压表V2的示数减小

C．当驾驶员吹出的气体酒精浓度升高时，电流表A的示数减小

D．以上结果都不对

【答案】A

【解析】由题意可知，酒精气体浓度越大时Rm的阻值越小，电路中的总电阻越小，根据可知，电路中的电流变大，即电流表的示数变大，根据可知，R0两端的电压变大，即V2的示数变大，根据串联电路的总电压等于各分电压之和可知，Rm两端的电压减小，即V1的示数变小。故选A。

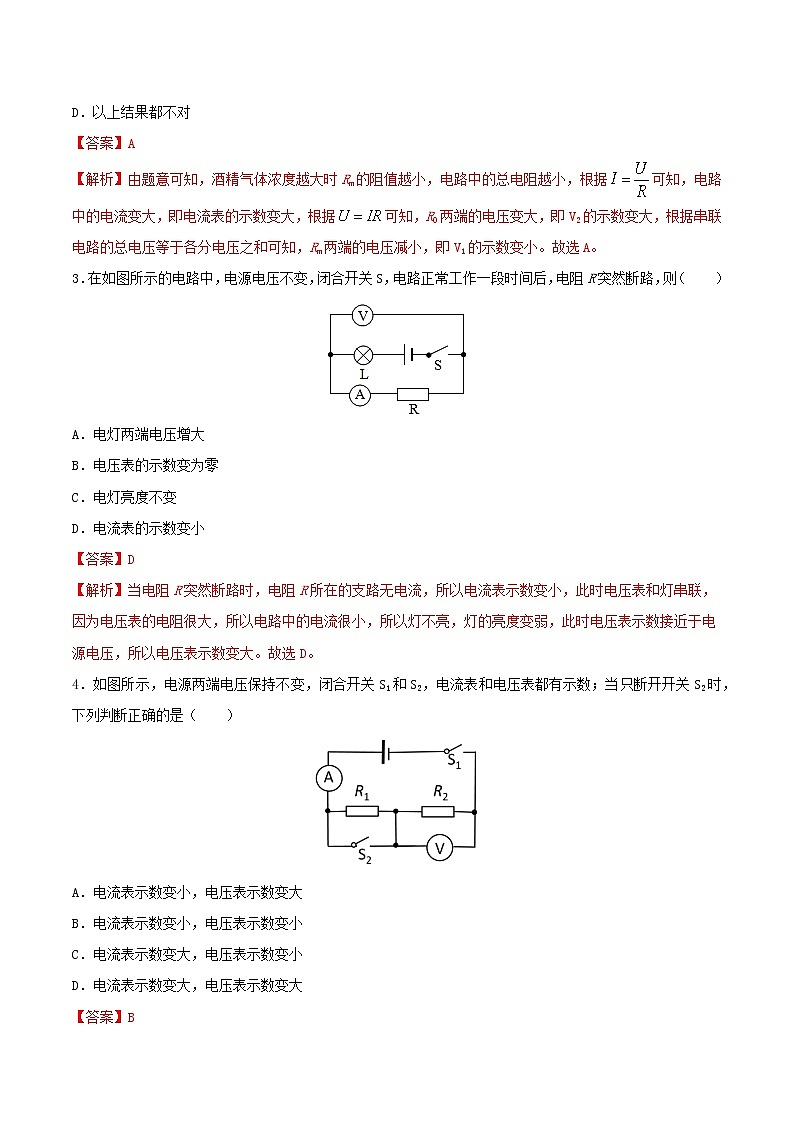

3．在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作一段时间后，电阻R突然断路，则（　　）

A．电灯两端电压增大

B．电压表的示数变为零

C．电灯亮度不变

D．电流表的示数变小

【答案】D

【解析】当电阻R突然断路时，电阻R所在的支路无电流，所以电流表示数变小，此时电压表和灯串联，因为电压表的电阻很大，所以电路中的电流很小，所以灯不亮，灯的亮度变弱，此时电压表示数接近于电源电压，所以电压表示数变大。故选D。

4．如图所示，电源两端电压保持不变，闭合开关S1和S2，电流表和电压表都有示数；当只断开开关S2时，下列判断正确的是（　　）

A．电流表示数变小，电压表示数变大

B．电流表示数变小，电压表示数变小

C．电流表示数变大，电压表示数变小

D．电流表示数变大，电压表示数变大

【答案】B

【解析】开关S1和S2都闭合时，电阻R1被短接，所以电压表测得是电源电压，电流表测电路中的电流，当只断开S2时，R1和R2串联，电压表只测R2的电压，所以电压表示数变小，电流表测电路中的电流，电路中的电阻变大，电源电源不变，根据公式得，电路中电流变小，电流表示数变小。故选B。

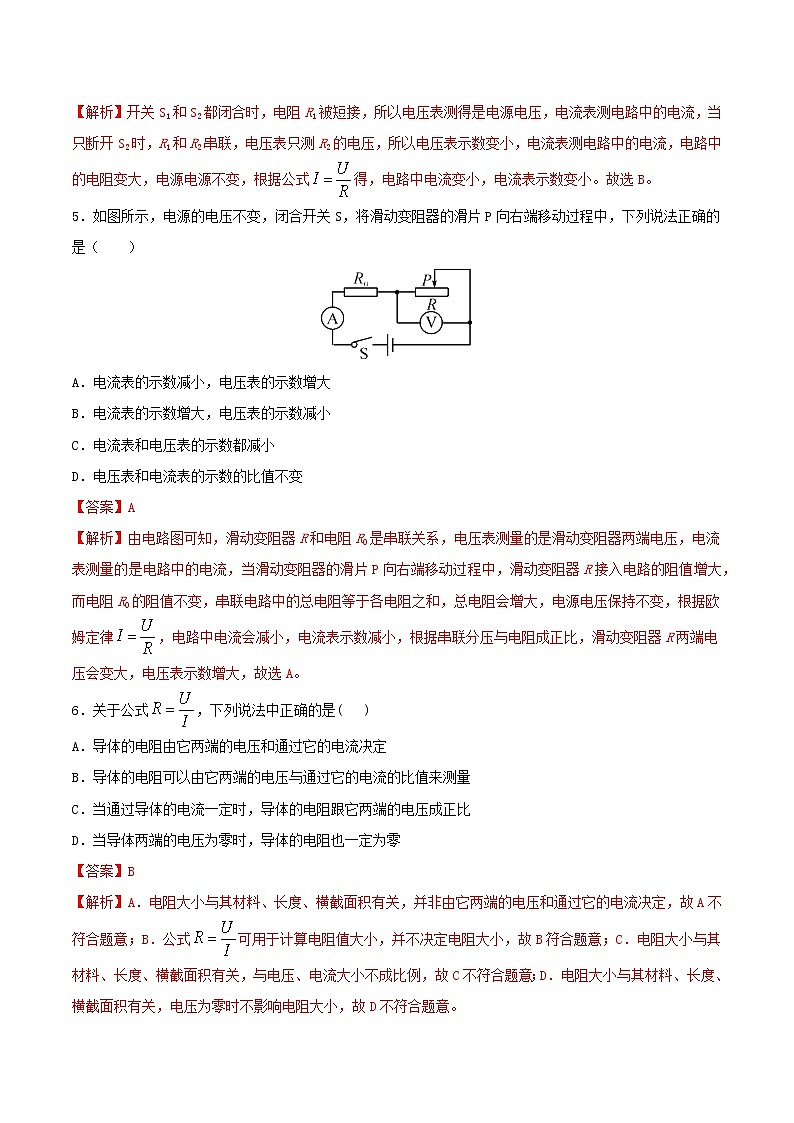

5．如图所示，电源的电压不变，闭合开关S，将滑动变阻器的滑片P向右端移动过程中，下列说法正确的是（　　）

A．电流表的示数减小，电压表的示数增大

B．电流表的示数增大，电压表的示数减小

C．电流表和电压表的示数都减小

D．电压表和电流表的示数的比值不变

【答案】A

【解析】由电路图可知，滑动变阻器R和电阻R0是串联关系，电压表测量的是滑动变阻器两端电压，电流表测量的是电路中的电流，当滑动变阻器的滑片P向右端移动过程中，滑动变阻器R接入电路的阻值增大，而电阻R0的阻值不变，串联电路中的总电阻等于各电阻之和，总电阻会增大，电源电压保持不变，根据欧姆定律，电路中电流会减小，电流表示数减小，根据串联分压与电阻成正比，滑动变阻器R两端电压会变大，电压表示数增大，故选A。

6．关于公式，下列说法中正确的是(   )

A．导体的电阻由它两端的电压和通过它的电流决定

B．导体的电阻可以由它两端的电压与通过它的电流的比值来测量

C．当通过导体的电流一定时，导体的电阻跟它两端的电压成正比

D．当导体两端的电压为零时，导体的电阻也一定为零

【答案】B

【解析】A．电阻大小与其材料、长度、横截面积有关，并非由它两端的电压和通过它的电流决定，故A不符合题意；B．公式可用于计算电阻值大小，并不决定电阻大小，故B符合题意；C．电阻大小与其材料、长度、横截面积有关，与电压、电流大小不成比例，故C不符合题意；D．电阻大小与其材料、长度、横截面积有关，电压为零时不影响电阻大小，故D不符合题意。

7．根据欧姆定律，下列说法中正确的是（　　）

A．当导体两端电压一定时，通过导体的电流越大，这段导体的电阻就越小

B．导体两端的电压越大，这段导体的电阻就越大

C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比

D．导体两端的电压为零时，电阻值也为零

【答案】C

【解析】电阻是导体的一种性质，它的大小与两端的电压和通过的电流无关，而由欧姆定律的内容可知，通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。故选C。

8．关于欧姆定律的公式I=及其变形公式U=IR的理解，下列说法正确的是

A．导体两端的电压一定时，通过导体的电流与导体的电阻成反比

B．导体的电阻一定时，导体两端的电压与通过导体的电流成正比

C．导体两端的电压为零时，导体的电阻也为零

D．导体的电阻与电压成正比，与电流成反比

【答案】A

【解析】A当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，故选项A正确；B.导体的电阻一定时，通过导体的电流与导体两端的电压成正比，故选项B不正确； C.电阻是导体本身的一种性质，与导体两端的电压无关，故选项C不正确；D.电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，故选项D不正确．故选A．

9．如图所示，把电值R1、R2(R1 >R2)接入电压不变的电路中，在电源处电流最大的连接方式是

A． B．

C． D．

【答案】B

【解析】并联电路总电阻比任何一个阻值都小，串联电路总电阻比任何一个电阻都大，故并联连接时，电阻最小，电流最大．故选B

10．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，是定值电阻起保护电路作用，是滑动变阻器，则

A．向油箱里加油时，电流表示数变大

B．燃油消耗下降时，电流表示数变大

C．燃油全部耗尽时，电流表将被烧坏

D．油箱加油过满时，电流表将被烧坏

【答案】A

【解析】向油箱里加油时,浮子上浮,滑片向下移动,滑动变阻器接入电路的电阻减小,根据公式I＝可知，电路中电流增大，电流表示数变大，A正确．燃油消耗下降时,浮子下浮,滑片向上移动,滑动变阻器接入电路的电阻增大,根据公式I＝可知，电路中电流变小，电流表示数变小，B错误．燃油全部耗尽时,滑动变阻器接入电路的电阻最大,根据公式I＝可知，电路中电流最小，电流表示数最小，C错误．油箱加油过满时,滑动变阻器接入电路的电阻最小,根据公式I＝可知，电路中电流最大，电流表示数最大，但还有保护电阻，不至于烧坏电流表，故D错误．故选A.

11．如图所示，电源两端电压不变。当滑动变阻器滑片P向左滑动的过程中，下列说法正确的是

A．总电阻变小

B．电压表V1的示数变小

C．电压表V2的示数变小

D．电流表A示数变小

【答案】D

【解析】当滑动变阻器滑片P向左滑动的过程中，接入电路的电阻变小，串联电路的总电阻变小；根据I=U/R可知，电路中的电流变大，即电流表的示数变大；根据U=IR可知，R2两端的电压变大，即V2的示数变大；根据串联电路的总电压等于各分电压之和可知，电压表V1示数变小．故选D．

12．将一段电阻丝接在3V的电源上，测得通过它的电流为0.3A．若把该电阻改接在另一个电源上时，测得通过它的电流为0.2A，则此时的电源电压和该电阻的阻值分别为:

A．2V，15 ; B．3V，10; C．2V，10; D．3V，15.

【答案】C

【解析】由欧姆定律得，电阻丝的阻值R＝＝10Ω；则电流为0.2A时，电源电压U＝I2R＝0.2A×10Ω＝2V； 故选C．

13．如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3:5；当S接b时，电流表A1与A2的示数之比为2:3，则R2与R3的电阻之比为

A．9:10 B．4:3 C．3:4 D．5:2

【答案】C

【解析】当S接a或接b时，电源电压恒定，对R1的电流无影响都为I1，当S接a时 由A1与A2示数之比是3：5知，I1：I2=3：2，则R1：R2=2：3．当S接b时，由A1与A2示数之比是2：3知，I1：I3=2：1，则R1：R3=1：2，故R2：R3=3：4故选C．

14．修理电器需要一只150Ω的电阻，但只有电阻值分别为100Ω、200Ω、600Ω的电阻各一只，可代用的办法是(    )

A．把200Ω的电阻与600Ω的电阻串联起来

B．把100Ω的电阻与200Ω的电阻串联起来

C．把100Ω的电阻与200Ω的电阻并联起来

D．把200Ω的电阻与600Ω的电阻并联起来

【答案】D

【解析】A. 串联电阻R串＝200Ω600Ω＝800Ω，不符合要求；B. 串联电阻R串＝100Ω200Ω＝300Ω，不符合要求；C. 并联电阻R并＝66.67Ω，不符合题意；D. 并联电阻R并＝ ＝150Ω，符合题意．故选D。

15．为了检测酒驾行为，如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。接通电源，当传感器酒精浓度增大时，下列说法正确的是（　　）

A．电流表的示数变小

B．电压表的示数变大

C．电路总电阻变大

D．电流表的示数与电压表的示数的比值变大

【答案】D

【解析】ABC．由电路图可知，定值电阻R0与气敏电阻R串联，电压表测R两端的电压，电流表测电路中的电流。由图象可知，当酒精浓度增大，R的阻值变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大，由U=IR可知，R0两端的电压变大，因串联电路中总电压等于各分电压之和，且电源的电压恒定不变，所以，R两端的电压变小，即电压表的示数变小，故ABC错误；D．电流表的示数变大，电压表的示数变小，电流表的示数与电压表的示数的比值变大，故D正确。故选D。

16．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是

A．当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 A

B．将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 A

C．通过导体甲的电流与其两端的电压成正比

D．导体甲的电阻大于导体乙的电阻

【答案】D

【解析】A. 由图象可知，当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A，故A正确；B. 将甲、乙两导体并联后接到电压为3V的电源上时，因并联电路中各支路两端的电压相等，所以,U甲＝U乙＝3V，由图象可知,此时通过两导体的电流分别为I甲＝0.6A，I乙＝0.3A，因并联电路中干路电流等于各支路电流之和，所以，干路中的电流：I＝I甲+I乙＝0.6A+0.3A＝0.9A，故B正确；C. 由图象可知，通过甲、乙两电阻的电流与各自两端的电压成正比例函数，即通过导体甲、乙的电流与两端的电压成正比，故C正确；D. 由图象可知,当U甲＝U乙＝3V时,I甲＝0.6A>I乙＝0.3A，由I＝的变形式R＝可知,R甲<R乙，故D错误．故选D．
