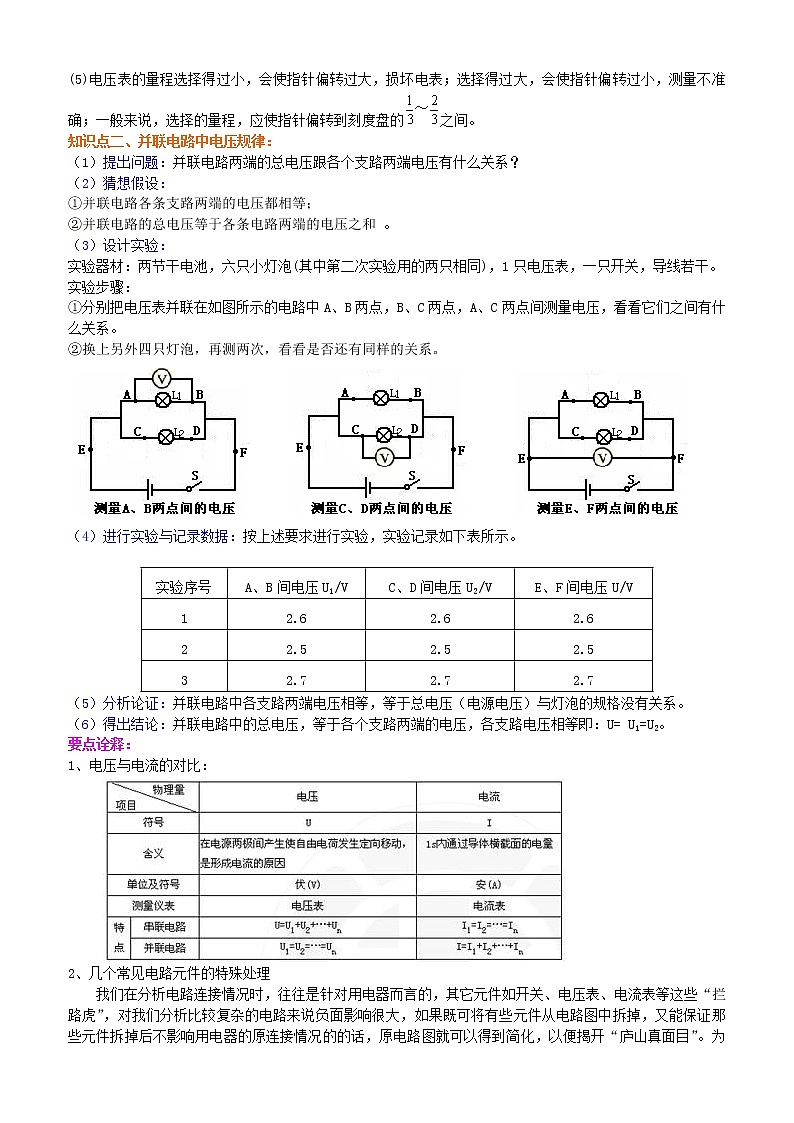

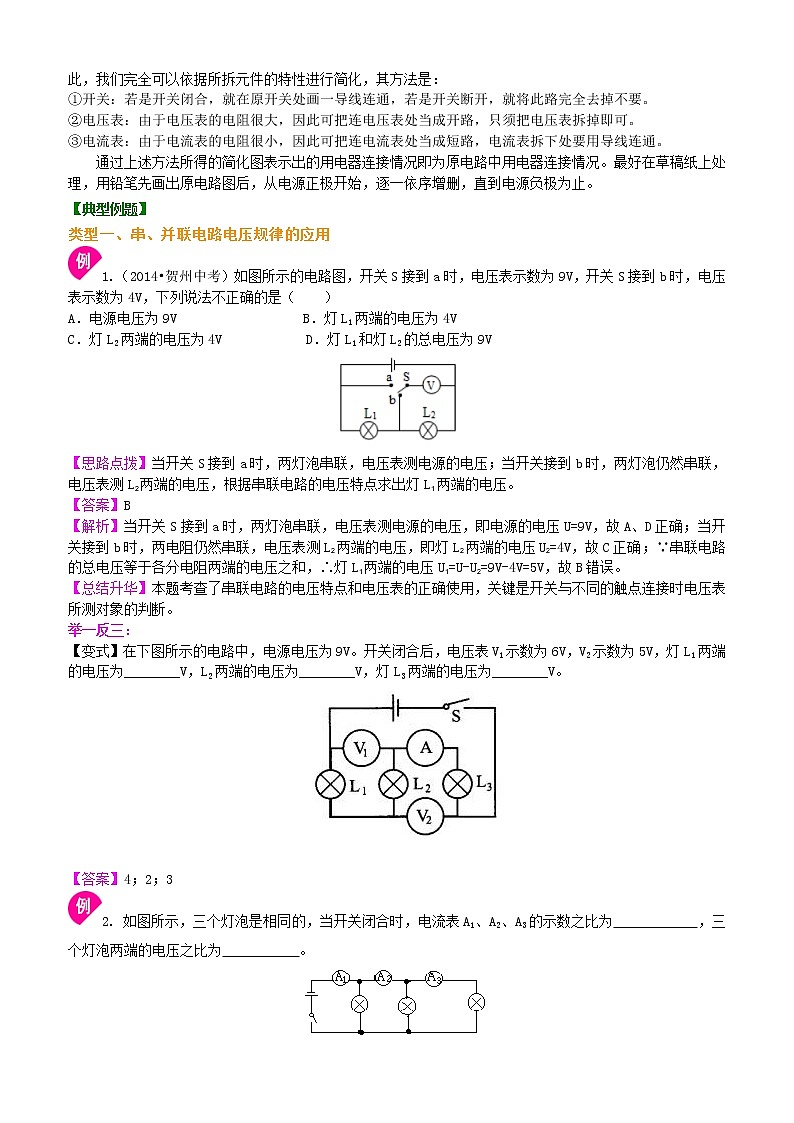

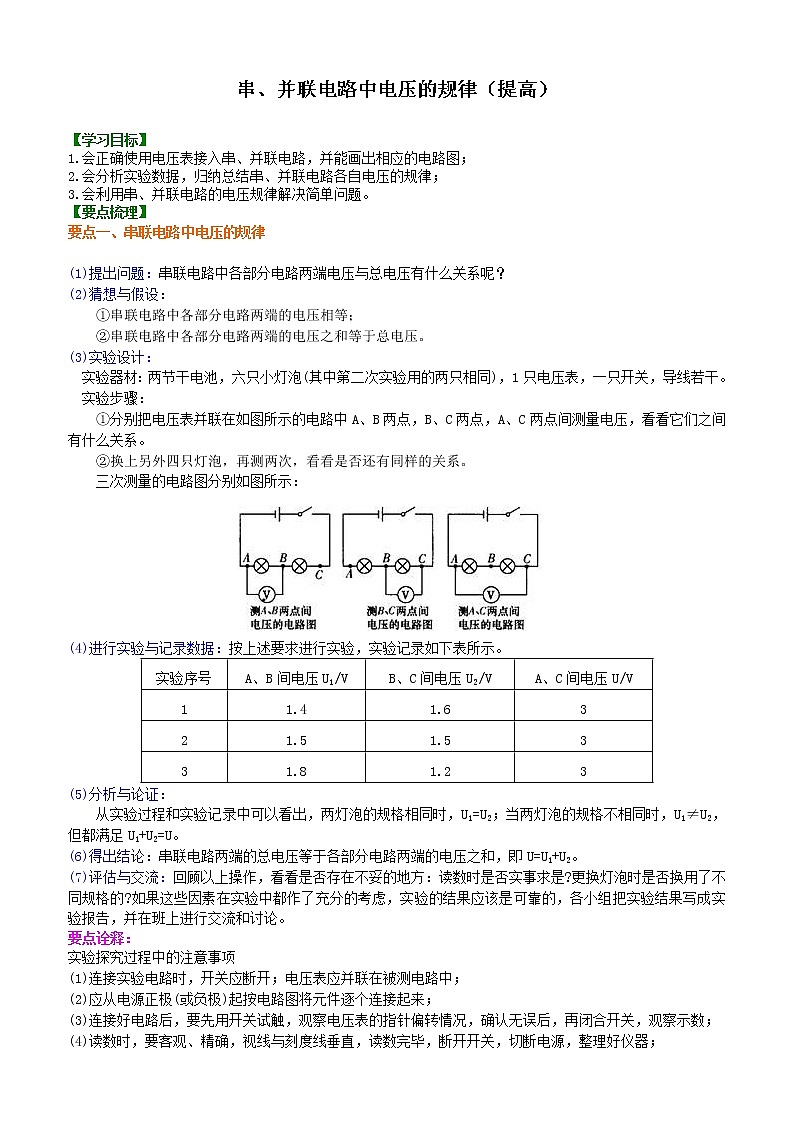

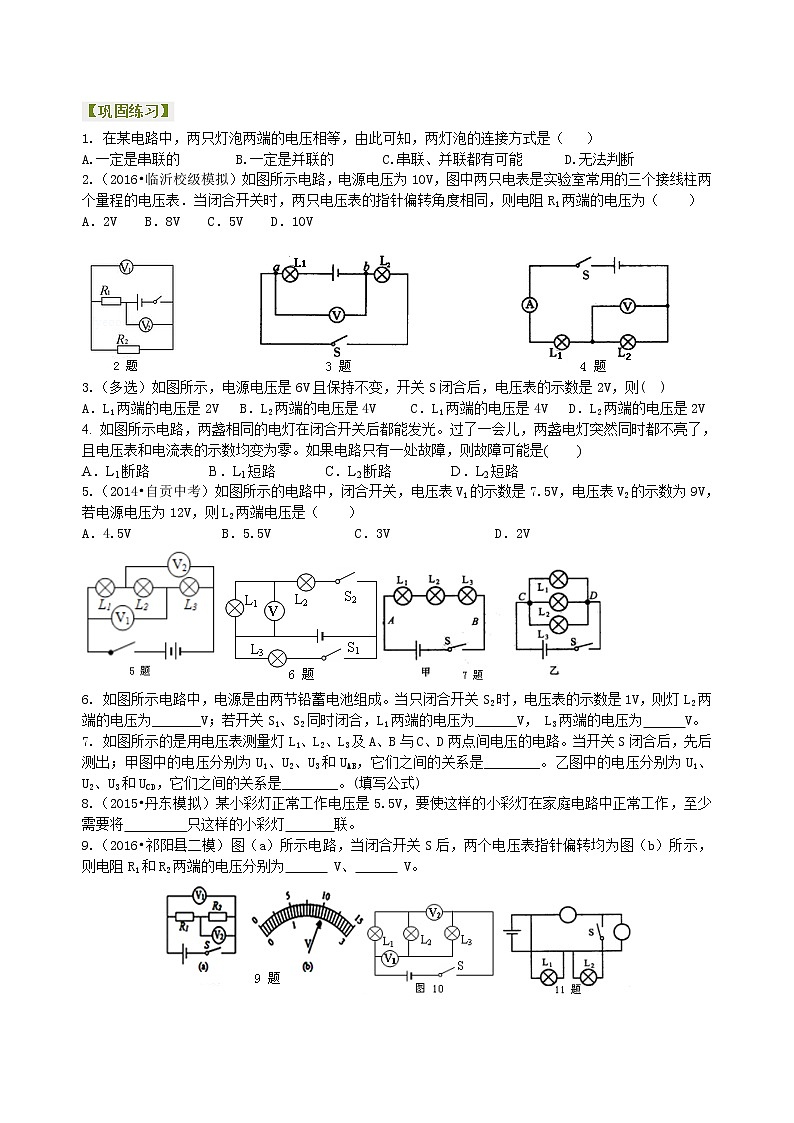

A.一定是串联的 B.一定是并联的 C.串联、并联都有可能 D.无法判断
2.（2016•临沂校级模拟）如图所示电路，电源电压为10V，图中两只电表是实验室常用的三个接线柱两个量程的电压表．当闭合开关时，两只电压表的指针偏转角度相同，则电阻R1两端的电压为（ ）
A．2V B．8V C．5V D．10V

3.（多选）如图所示，电源电压是6V且保持不变，开关S闭合后，电压表的示数是2V，则( )
A．L1两端的电压是2V B．L2两端的电压是4V C．L1两端的电压是4V D．L2两端的电压是2V
4. 如图所示电路，两盏相同的电灯在闭合开关后都能发光。过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。如果电路只有一处故障，则故障可能是( )
A．L1断路 B．L1短路 C．L2 断路 D．L2短路
5.（2014•自贡中考）如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（ ）
A．4.5V B．5.5V C．3V D．2V

6. 如图所示电路中，电源是由两节铅蓄电池组成。当只闭合开关S2时，电压表的示数是1V，则灯L2两端的电压为_______V；若开关S1、S2同时闭合，L1两端的电压为______V， L3两端的电压为 V。
7. 如图所示的是用电压表测量灯L1、L2、L3及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；甲图中的电压分别为U1、U2、U3和UAB，它们之间的关系是________。乙图中的电压分别为U1、U2、U3和UCD，它们之间的关系是________。(填写公式)
8.（2015•丹东模拟）某小彩灯正常工作电压是5.5V，要使这样的小彩灯在家庭电路中正常工作，至少需要将 只这样的小彩灯 联。
9.（2016•祁阳县二模）图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为 V、 V。

10. 如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。
11. 在如图所所示电路中，(1)将电流表、电压表的符号填入圆圈中。(2)标出电表的正负接线柱。(3)标出开关闭合时，通过电路各部分电流的方向。(4)电流表测的是灯________的电流。(5)电压表测的是________的电压。(6)L1与L2是________联。
12. 小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图象，如图所示，请你根据该图象写出电压U2和U1的关系式：U2＝________。
13. 如图,电源电压为6V,电路中的三只灯泡完全相同,问：
（1）若电流表的示数为0.3A,则哪几盏灯中的电流等于0.3A?
（2）电压表的示数为多少?

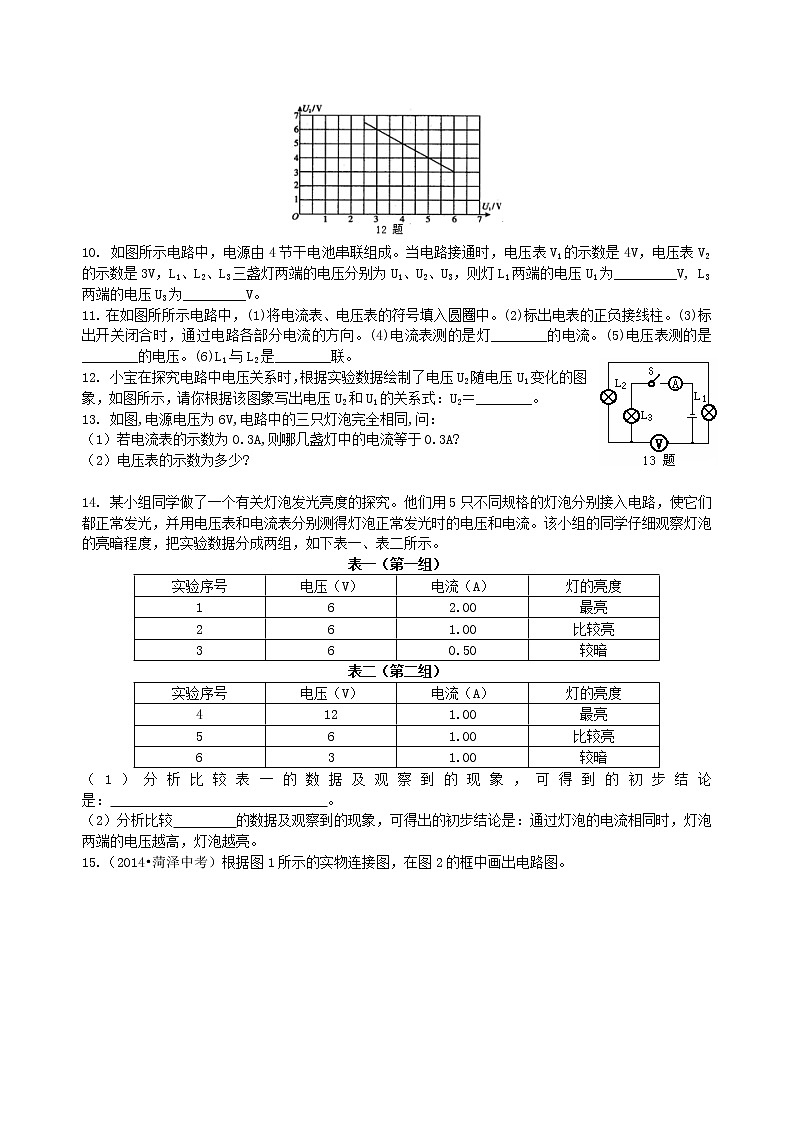

14. 某小组同学做了一个有关灯泡发光亮度的探究。他们用5只不同规格的灯泡分别接入电路，使它们都正常发光，并用电压表和电流表分别测得灯泡正常发光时的电压和电流。该小组的同学仔细观察灯泡的亮暗程度，把实验数据分成两组，如下表一、表二所示。
表一（第一组）
表二（第二组）
（1）分析比较表一的数据及观察到的现象，可得到的初步结论是： 。
（2）分析比较 的数据及观察到的现象，可得出的初步结论是：通过灯泡的电流相同时，灯泡两端的电压越高，灯泡越亮。
15.（2014•菏泽中考）根据图1所示的实物连接图，在图2的框中画出电路图。
【答案与解析】
1.【答案】C
【解析】如果两个相同的灯泡，串联或并联后灯泡两端的电压相等，所以答案C正确。
2.【答案】B
【解析】据图可知，V1测量的是R2 的电压，V2测量的是电源电压，即为10V，两只电压表的指针偏转角度相同，即V2是V1的5倍，故V1的示数是： 2V；所以R2电压是2V，故R1电压是：10V-2V=8V，故选B。
3.【答案】CD
【解析】当S断开时，电压表通过L1与电源的两极相连，测得电源电压是6V，当S闭合时，电路是通路，电压表测的不再是电源电压，等效电路图如图所示，电压表测的是L2两端的电压，故D对，又因为L1与L2串联，电路两端的总电压等于各部分电路之间的电压之和，故C也对。
4.【答案】A
【解析】电流表的示数为零，表明电路中某处断路，又因为电压表示数也为零，表明断路的是电灯L1(如果断路的是电灯L2，则电压表示数约为电源电压)。
5.【答案】A
【解析】因为该电路是串联电路，V1并联在L1、L2两端，所以V2测量L1、L2两端的电压之和；V2并联在L2、L3两端，所以测量L2、L3两端的电压。
因为串联电路两端的电压等于各部分电压之和，所以U1+U2+U3=12V--------------①
根据V1、V2的示数可得：U1+U2=7.5V---------------------② U2+U3=9V---------------------③
联立①②③式可得：U2=4.5V。
6.【答案】3；1；4
【解析】两节铅蓄电池串联总电压是4V，当只闭合开关S2时，灯泡L1 、L2串联电压表测量L1两端的电压，根据串联电路中电压规律，L2两端的电压为3V；开关S1、S2同时闭合，灯泡L1 、L2串联并到了电源两端，灯泡L3并联到了电源两端，L1两端的电压是1V，L3两端的电压是3V。
7.【答案】UAB＝U1+U2+U3；UCD＝U1＝U2＝U3
8.【答案】40；串
【解析】小彩灯额定电压小于家庭电路电压，小彩灯应串联接入家庭电路；串联的只数n=U/U灯=220V/5.5V=40只。
9.【答案】8；2
【解析】（1）由电路图可知，电压表V1示数应大于电压表V2示数，而两电压表指针位置相同，则电压表V1量程是0～15V，分度值是0.5V，电压表示数UV1=10V；电压表V2量程是0～3V，分度值是0.1V，电压表示数UV2=2V；即R2两端电压是2V；（2）电阻R1的电压U1=10V-2V=8V,故答案为：8；2。
10.【答案】3；1；2
【解析】图中三个灯泡串联，电压表V1测量L1、L2两端的电压，电压表V2测量 L2、L3两端的电压。四节干电池串联后的电压是U=6V。根据串联电路中电压的规律：灯泡L1两端的电压是U1=U-3V=3V；灯泡L3两端的电压U2=U-4V=2V；灯泡L2两端的电压U2=4V-U1=1V。
11.【答案】(1)(2)(3)答案如下图所示；(4)L2；(5)L1、L2；(6)并
【解析】图中两灯泡并联，可以用“假设法”判断圆圈中的电表；图中电流流向如下图所示，根据“正进、负出”可以标出电流表、电压表的正负极；根据电流的流向还可以判断出电流各部分电流的流向；电流表接到了L2所在支路测量通过L2的电流，电压表并联到了电源两端，也并到了L1的两端和L2的两端为并联所以测量的是L1、L2的电压。
12.【答案】9V—U1
【解析】从图象可以看出，电压U2与电压U1成一次函数关系，设关系式为U2＝kU1+b，则根据表中提供的数据，选取两个特殊点，如(3 V，6 V)和(4 V，5 V)代入上式，得k＝-1，b＝9 V，因此可得到关系式为：U2＝9 V-U1。
13.【答案】（1）L1、L2、L3；（2）4V
【解析】（1）图中电路，三个灯泡是串联，串联电路中电流相等，所以流过三个灯的电流相等都是0.3A；（2）三个灯泡规格相等，电源电压是U总=6V，所以每个灯泡两端的电压也相同，一个灯泡两端的电压：；电压表测量L1、L2两端的电压，电压表示数：。
14.【答案】(1)电压相同时，电流越大，灯泡越亮；(2)表二
15.【答案】如图所示
【解析】从电源正极开始依次串联灯泡L2、开关、灯泡L1以及电流表，然后回到电源负极，电压表与灯泡L1和电流表的两端；如图所示。

实验序号
电压（V）
电流（A）
灯的亮度
1
6
2.00
最亮
2
6
1.00
比较亮
3
6
0.50
较暗
实验序号
电压（V）
电流（A）
灯的亮度
4
12
1.00
最亮
5
6
1.00
比较亮
6
3
1.00
较暗
