范围:第十七章 第3~4节

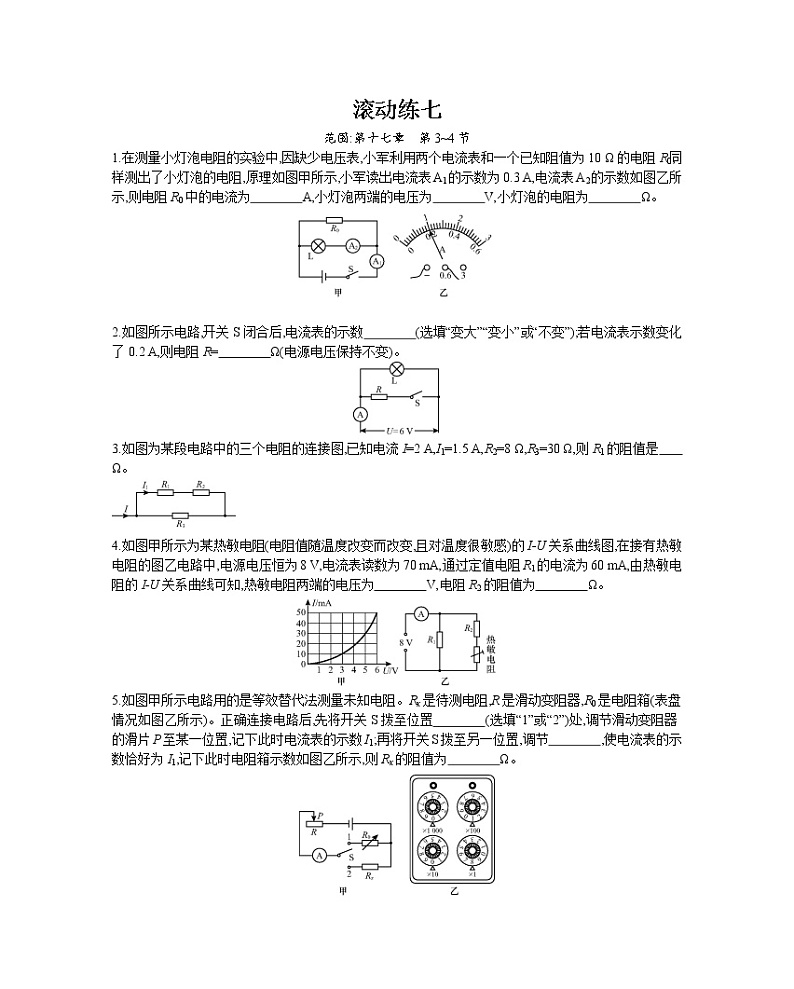

1.在测量小灯泡电阻的实验中,因缺少电压表,小军利用两个电流表和一个已知阻值为10 Ω的电阻R0,同样测出了小灯泡的电阻,原理如图甲所示,小军读出电流表A1的示数为0.3 A,电流表A2的示数如图乙所示,则电阻R0中的电流为 A,小灯泡两端的电压为 V,小灯泡的电阻为 Ω。








2.如图所示电路,开关S闭合后,电流表的示数 (选填“变大”“变小”或“不变”);若电流表示数变化了0.2 A,则电阻R= Ω(电源电压保持不变)。





3.如图为某段电路中的三个电阻的连接图,已知电流I=2 A,I1=1.5 A,R2=8 Ω,R3=30 Ω,则R1的阻值是 Ω。





4.如图甲所示为某热敏电阻(电阻值随温度改变而改变,且对温度很敏感)的I-U关系曲线图,在接有热敏电阻的图乙电路中,电源电压恒为8 V,电流表读数为70 mA,通过定值电阻R1的电流为60 mA,由热敏电阻的I-U关系曲线可知,热敏电阻两端的电压为 V,电阻R2的阻值为 Ω。





5.如图甲所示电路用的是等效替代法测量未知电阻。Rx是待测电阻,R是滑动变阻器,R0是电阻箱(表盘情况如图乙所示)。正确连接电路后,先将开关S拨至位置 (选填“1”或“2”)处,调节滑动变阻器的滑片P至某一位置,记下此时电流表的示数I1;再将开关S拨至另一位置,调节 ,使电流表的示数恰好为I1,记下此时电阻箱示数如图乙所示,则Rx的阻值为 Ω。

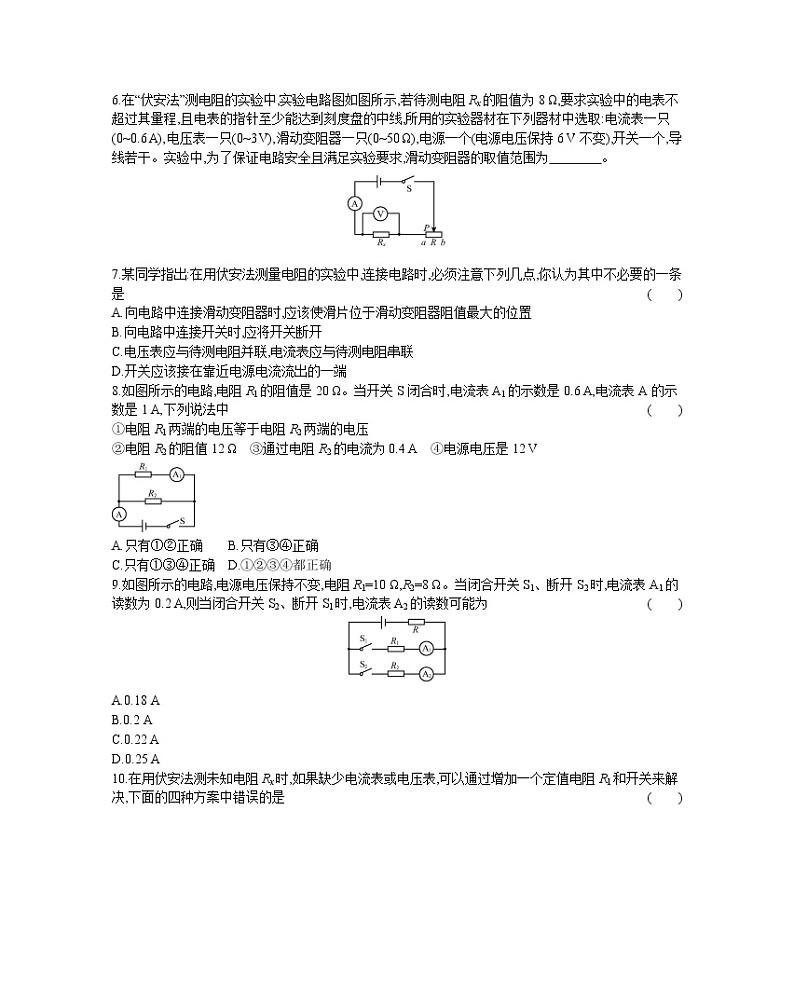

6.在“伏安法”测电阻的实验中,实验电路图如图所示,若待测电阻Rx的阻值为8 Ω,要求实验中的电表不超过其量程,且电表的指针至少能达到刻度盘的中线,所用的实验器材在下列器材中选取:电流表一只(0~0.6 A),电压表一只(0~3 V),滑动变阻器一只(0~50 Ω),电源一个(电源电压保持6 V不变),开关一个,导线若干。实验中,为了保证电路安全且满足实验要求,滑动变阻器的取值范围为 。





7.某同学指出:在用伏安法测量电阻的实验中,连接电路时,必须注意下列几点,你认为其中不必要的一条是( )


A.向电路中连接滑动变阻器时,应该使滑片位于滑动变阻器阻值最大的位置


B.向电路中连接开关时,应将开关断开


C.电压表应与待测电阻并联,电流表应与待测电阻串联


D.开关应该接在靠近电源电流流出的一端


8.如图所示的电路,电阻R1的阻值是20 Ω。当开关S闭合时,电流表A1的示数是0.6 A,电流表A的示数是1 A,下列说法中( )


①电阻R1两端的电压等于电阻R2两端的电压


②电阻R2的阻值12 Ω ③通过电阻R2的电流为0.4 A ④电源电压是12 V





A.只有①②正确B.只有③④正确


C.只有①③④正确D.①②③④都正确


9.如图所示的电路,电源电压保持不变,电阻R1=10 Ω,R2=8 Ω。当闭合开关S1、断开S2时,电流表A1的读数为0.2 A,则当闭合开关S2、断开S1时,电流表A2的读数可能为( )





A


B.0.2 A


A


A


10.在用伏安法测未知电阻Rx时,如果缺少电流表或电压表,可以通过增加一个定值电阻R1和开关来解决,下面的四种方案中错误的是( )





11.如图所示的电路,将A、B两端接入10 V电源,电压表示数为4 V;拆去A、B两端电源,再将C、D两端接入20 V电源,电压表示数为12 V,则R1∶R3的值为( )





A.3∶2


B.1∶1


C.9∶4


D.4∶9


12.(贵港中考)用“伏安法”测未知电阻的阻值。


(1)请用笔画线代替导线,将图甲所示的实物连接成完整电路。要求:滑动变阻器的滑片P向右移动时,电流表示数变小(请勿更改原有导线,导线不能交叉)。








(2)连接电路前,开关必须 。电路接通前,滑动变阻器的滑片P应该移至图中 (选填“A”或“B”)处。


(3)小林闭合开关后,发现电流表示数为零,但电压表有示数,此时电路中的一处故障是待测电阻Rx (选填“短路”或“断路”)。


(4)小林排除故障后,用滑动变阻器调节接入电路中的电阻,对应每次变化各测一次电流值和相应的电压值并记录到表格中。有一次测量,电流表的指针如图乙所示,其示数为 A;另一次测量,电压表的指针如图丙所示,其示数为 V。小林根据几组实验数据计算出Rx的值,为了进一步减小误差,绘制了Rx的U-I图像。


(5)另一组的小宇用相同的器材进行实验,并根据自己所记录的实验数据绘制了如图丁所示的U-I图像。小林发现小宇绘制的U-I图像和自己绘制的U-I图像不同,你认为其原因是小宇 ;小林根据小宇的图像也可计算出待测电阻Rx= Ω(实验过程中电源电压保持不变)。


13.实际的电源都有一定的电阻,如干电池,我们可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成的,如图甲所示。现将一实际电源与两个定值电阻组成如图乙所示的电路,其中R1为3 Ω,R2为6 Ω。当闭合S1、断开S2时,电流表示数为0.8 A;当闭合S2、断开S1时,电流表示数为0.5 A。求:


(1)电源内阻r;


(2)同时闭合S1和S2时,电流表的示数。

















滚动练七答案


1.0.1 1 5 2.变大 30 3.2 4.3 500 5.2 电阻箱(或R0) 108 6.8~12 Ω


7.D 8.C 9.D 10.B 11.C


12.(1)如图所示





(2)断开 B (3)断路 (4)0.28 2.6 (5)把电压表并联在了滑动变阻器两端 10


13.解:(1)当闭合S1、断开S2时,此时R1与r串联,根据电阻的串联和欧姆定律可知,电源电压U=I1(R1+r),即U=0.8 A×(3 Ω+r) ①


当闭合S2、断开S1时,此时R2与r串联,根据电阻的串联和欧姆定律可知,电源电压U=I2(R2+r),即U=0.5 A×(6 Ω+r) ②


由①②可得,0.8 A×(3 Ω+r)=0.5 A×(6 Ω+r)


解得r=2 Ω,U=4 V


(2)同时闭合S1和S2时,此时R1与R2先并联再和r串联,电流表测量干路电流,则电路中的总电阻为R=R并+r=R1R2R1+R2+r=3 Ω×6 Ω3 Ω+6 Ω+2 Ω=4 Ω


干路电流I=UR=4 V4 Ω=1 A
