人教版物理九年级全册 第十七章 章末检测试卷（含答案）

第十七章　欧姆定律

（总分：100分   时间：90分钟）

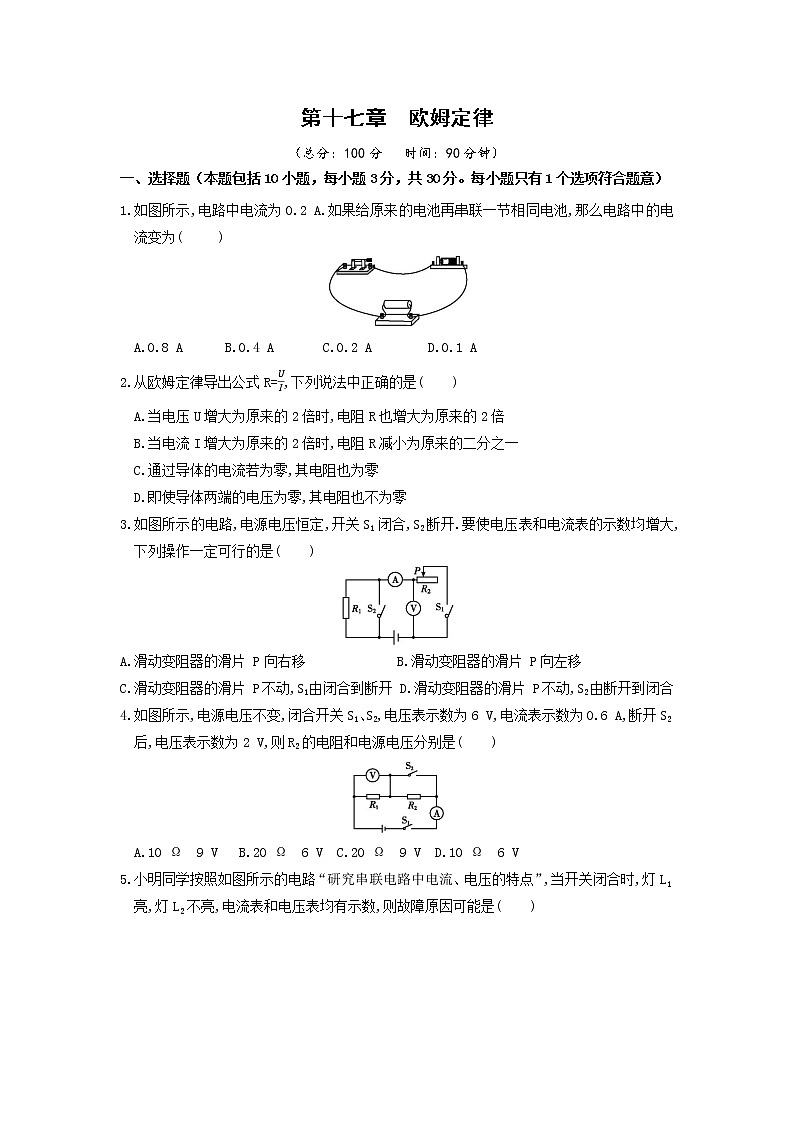

一、选择题（本题包括10小题，每小题3分，共30分。每小题只有1个选项符合题意）

1.如图所示,电路中电流为0.2 A.如果给原来的电池再串联一节相同电池,那么电路中的电流变为(　 　)

A.0.8 A     B.0.4 A    C.0.2 A      D.0.1 A

2.从欧姆定律导出公式R=,下列说法中正确的是(　　)

A.当电压U增大为原来的2倍时,电阻R也增大为原来的2倍

B.当电流I增大为原来的2倍时,电阻R减小为原来的二分之一

C.通过导体的电流若为零,其电阻也为零

D.即使导体两端的电压为零,其电阻也不为零

3.如图所示的电路,电源电压恒定,开关S1闭合,S2断开.要使电压表和电流表的示数均增大,下列操作一定可行的是(　　)

A.滑动变阻器的滑片 P向右移             B.滑动变阻器的滑片 P向左移

C.滑动变阻器的滑片 P不动,S1由闭合到断开 D.滑动变阻器的滑片 P不动,S2由断开到闭合

4.如图所示,电源电压不变,闭合开关S1、S2,电压表示数为6 V,电流表示数为0.6 A,断开S2后,电压表示数为2 V,则R2的电阻和电源电压分别是(　　)

A.10 Ω　9 V  B.20 Ω　6 V  C.20 Ω　9 V  D.10 Ω　6 V

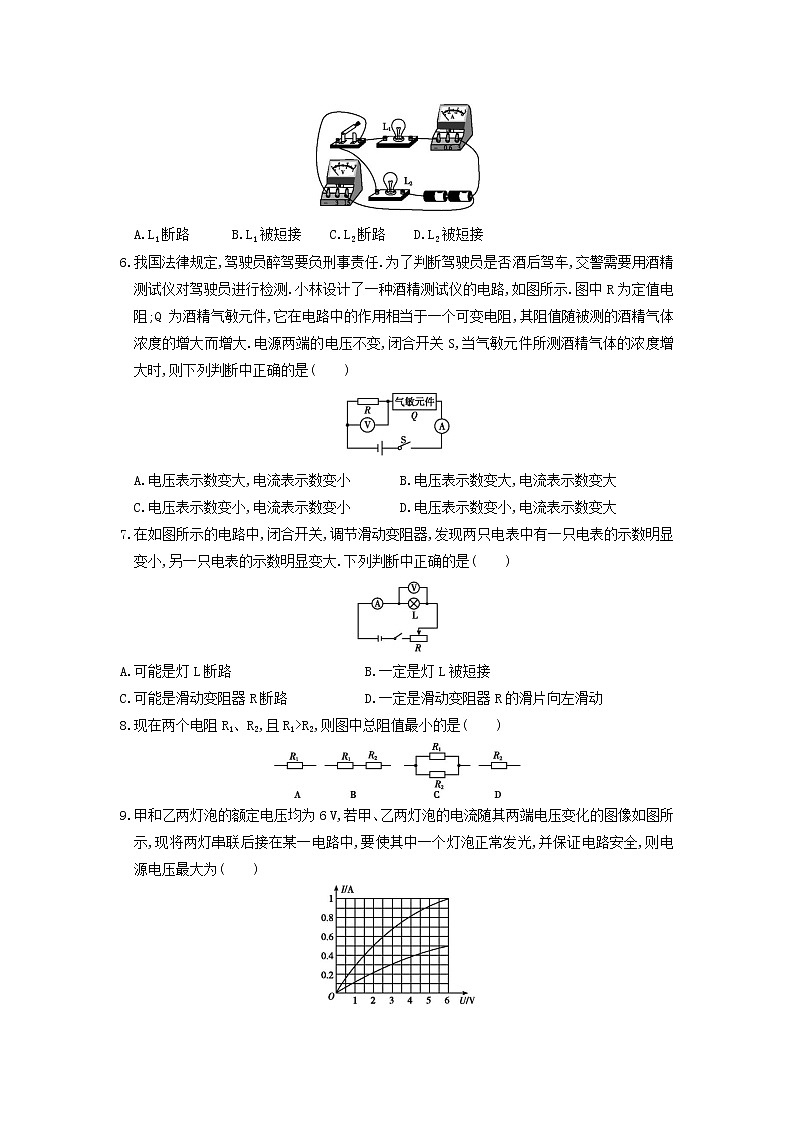

5.小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”,当开关闭合时,灯L1亮,灯L2不亮,电流表和电压表均有示数,则故障原因可能是(　　)

A.L1断路    B.L1被短接    C.L2断路   D.L2被短接

6.我国法律规定,驾驶员醉驾要负刑事责任.为了判断驾驶员是否酒后驾车,交警需要用酒精测试仪对驾驶员进行检测.小林设计了一种酒精测试仪的电路,如图所示.图中 R为定值电阻;Q 为酒精气敏元件,它在电路中的作用相当于一个可变电阻,其阻值随被测的酒精气体浓度的增大而增大.电源两端的电压不变,闭合开关S,当气敏元件所测酒精气体的浓度增大时,则下列判断中正确的是(　　)

A.电压表示数变大,电流表示数变小       B.电压表示数变大,电流表示数变大

C.电压表示数变小,电流表示数变小       D.电压表示数变小,电流表示数变大

7.在如图所示的电路中,闭合开关,调节滑动变阻器,发现两只电表中有一只电表的示数明显变小,另一只电表的示数明显变大.下列判断中正确的是(　　)

A.可能是灯L断路                   B.一定是灯L被短接

C.可能是滑动变阻器R断路           D.一定是滑动变阻器R的滑片向左滑动

8.现在两个电阻R1、R2,且R1>R2,则图中总阻值最小的是(　　)

9.甲和乙两灯泡的额定电压均为6 V,若甲、乙两灯泡的电流随其两端电压变化的图像如图所示,现将两灯串联后接在某一电路中,要使其中一个灯泡正常发光,并保证电路安全,则电源电压最大为(　　)

A.6 V     B.8 V     C.10 V  C.12 V

10.如图所示的电路中,电源电压保持不变,R1=2R2,闭合S、S1,断开S2时,电压表示数为5 V,闭合S、S2,断开S1时,电压表示数为7 V,则 R∶R2为(　　)

A.3∶2    B.1∶1   C.7∶5   D.5∶7

二、填空题（本题包括5小题，每空2分，共24分）

11.（6分）(1)德国物理学家欧姆经过大量的实验研究,得出了电流与电压、电阻的关系:导体中的电流跟导体两端的电压成　 　,跟导体的电阻成　  　.

(2)如图所示,是小明自制的一个柠檬电池,当他把一只阻值为4 Ω的小灯泡接入电路中时,测得通过小灯泡的电流为0.2 A,小明由此计算出柠檬电池两端的电压约为　  　V.

12.（4分）为了探究电阻串联与分电阻的关系,在图中,应分别将　    　(选填“(甲)、(乙)”“(甲)、(丙)”或“(乙)、(丙)”)两次接入(丁)图中.实验结论是通过观察并比较两次接入并且闭合开关后灯泡的亮暗程度来得到的.灯泡亮的那次,表明接入的电阻　    　(填“大”“小”或“相等”) .

13.（6分）某物理科技小组设计了汽车有害尾气排放检测电路,如(甲)图所示,R为气敏电阻,其阻值随有害尾气浓度 β变化的曲线如图(乙)所示,R0为定值电阻,电源电压恒定不变.当有害尾气浓度 β增大时,气敏电阻 R的阻值将　  　,电压表的示数将　    　(填“变大”“变小”或“不变”),定值电阻 R0作用是　      　.

14.（4分）如图所示为分别测量小灯泡L和定值电阻R后得到的IU关系图线.由图可知,随着电压的升高,L的阻值逐渐变　  　,R的阻值为　   　 Ω.

15.（4分）在如图所示的电路中,电阻 R1=6 Ω,R2=8 Ω,电源电压及定值电阻 R的阻值未知.当开关S接位置1时,电流表的示数为0.4 A,则此时 R1两端的电压是　   　V;当开关S接位置2时,电流表的示数将大于　    　A且小于0.4 A.

三、作图题（本题包括1小题，每图6分，共6分）

16.（6分）实验室内所用导线通常都很短,导线的电阻忽略不计.但长距离输电需要两条输电线,输电线的电阻则不能忽略不计.当输电线某处发生短路时,整个输电线路的电阻会发生改变.已知每米输电线的电阻是R0.

(1)请你利用学过的电学知识,在如图所示的虚线框内为检修人员设计一个检修电路(器材和仪表任选),可以根据仪表的示数进行有关的计算,以确定输电线短路的位置,便于检修人员迅速赶往短路所在位置排除故障.

(2)计算“短路点与测量点之间的距离”的表达式为:　　　　　　.

四、实验探究题(本题包括2小题，17题8分，18题10分，共18分)

17.（8分）在探究“电流与电阻的关系”实验中,

(1)连接电路时,开关应当　　　　　　.

(2)小新将实物连接成如图(甲)所示电路,其中有一处连线错误,请你在连接错误的导线上画“×”并改正.

(3)将电路连接正确后,闭合开关,移动滑动变阻器滑片P,使定值电阻R两端电压为2 V,电流表示数如图(乙)所示,为　　　　A,则R的阻值为　　　　Ω.

(4)换上10 Ω的电阻后,闭合开关,电压表示数将　　　　　　(填“变大”或“变小”),此时应将滑片P向　　　　(填“A”或“B”)端移动,使电阻两端电压

为　　　　V.

(5)小芳同学正确连接电路后,闭合开关,移动滑动变阻器滑片,发现电流表无示数,电压表有示数,其原因可能是　　　　　　　　　.

18.（10分）利用如图所示的电路可测量未知电阻 RX的阻值,其中 R为已知电阻.

(1)请将电压表连入电路,使电路完整.

(2)当开关S1、S2闭合时,电压表示数 U1=6 V;当开关S1闭合、S2断开时,电压表示数 U2=4 V.已知 R=10 Ω,则电源电压 U=　   　V,RX=　    　Ω.

(3)实验中若由于某个元件出现故障(短路或断路),导致电压表的示数 U1=U2=6 V,则该元件及故障可能是 　     　.

五、计算题(本题包括2小题，19题10分，20题12分，共22分)

19.（10分）如图所示,电路中电源电压为6 V.闭合开关S,电压表示数为4 V,电流表示数为0.4 A.求R1、R2的阻值.

20.（12分）为反对浪费,响应“光盘行动”,小明为自助餐厅的餐桌设计了“光盘仪”.餐盘放在载盘台上,若盘内剩余食物的质量达到或超过规定值,人一旦离开餐桌,提示器就会发出提示音,其原理图如图所示.电源电压3 V不变,提示器的电阻 R0恒为50 Ω,传感器 R1的阻值随载盘台所载质量变化的关系如下表所示.开关S闭合后,问:

(1)根据表中数据,当载盘台所载质量是100 g时,R1的阻值是多少?电路中的电流是多少?

(2)当电路中的电流达到0.03 A时,提示器会发出提示音,若空餐盘质量为100 g,此时盘内剩余食物的质量是多少?

第十七章　欧姆定律

参考答案

一、选择题（本题包括10小题，每小题3分，共30分。每小题只有1个选项符合题意）

1.B   解析:由欧姆定律知I=,如果给原来的电池串联一节相同的电池,此时U′=2U,则电路中的电流I′===2I=2×0.2 A=0.4 A.

2.D 　 解析:电阻是导体本身的性质,与导体两端的电压和导体中的电流无关,公式R=只是给出了计算电阻的方法.

3.D　  解析:当开关S1闭合、S2断开时,定值电阻 R1与滑动变阻器 R2串联,电流表测串联电路中的电流,电压表测 R2两端的电压;当滑片 P向右移动,R2连入电路的电阻变大,电路的总电阻变大,电流表的示数变小,电压表的示数变大,故 A错;当滑片向左移动时,R2连入电路的电阻变小,电路的总电阻变小,电流表的示数变大,电压表的示数变小,故 B错;当滑片 P不动,S1由闭合到断开,电路会断路,此时电流表示数为零,电压表示数最大,故 C错,当滑片 P不动,S2由断开到闭合时,电阻 R1被短路,电流表和电压表的示数均增大,故 D正确.

4.B  　解析:闭合开关S1、S2时,电阻R2被短接,电压表测电源电压,因此电源电压为6 V,R1==10 Ω;当S2断开后,电压表测电阻R1两端的电压U1=2 V,电阻R1、R2串联,根据串联电路电压规律可知U2=U-U1=6 V-2 V=4 V,由串联电路电流规律可知I2=I1===0.2 A,则R2===20 Ω.

5.D  　解析:串联电路中一灯亮一灯不亮,则可能不亮的灯泡被短接了,即L2被短接,电流表有示数,说明电路故障不可能是断路,电压表有示数,说明电压表所测电路部分没有短路,综合判断,所以是L2被短接.故选D.

6.C  　解析:已知酒精气敏元件 Q的阻值随被测的酒精气体的浓度的增大而增大,当 Q所测酒精气体的浓度增大时,其阻值变大,Q 与 R串联在电路中,则整个串联电路的电阻变大,根据欧姆定律 I=可知电路中的电流变小,电流表示数变小;由 U=IR可知,R的阻值不变,则其两端电压会变小,电压表示数变小,故选 C.

7.A　  解析:若灯L断路,则电流表示数为零,即示数变小,电压表示数约为电源电压,即示数变大,A对;若灯L被短接,电压表也被短接,示数为零,即示数变小,电路中电阻变小,电流变大,即电流表示数变大,故灯L被短接是“可能是”,但不是“一定是”,B错;若滑动变阻器R断路,则两表示数都为零,即示数都减小,C错;若滑动变阻器向左滑动,连入电路中的电阻减小,电路中电流增大,灯L两端电压增大,即两表示数变大,D错.

8.C  　解析:两电阻并联的总电阻小于任何一个分电阻.

9.B  　解析:由图像可知,甲和乙正常工作电流分别为1.0 A、0.5 A,将两灯串联后,要使其中一盏灯正常发光,为保护电路,则只能让正常工作电流为0.5 A的灯泡正常发光,所以此时电路中的电流为0.5 A;又由图像可知,当电路中的电流为0.5 A时,甲灯两端的电压为2 V,乙灯两端的电压为6 V,根据串联电路电压的规律可知,电源电压 U=2 V+6 V=8 V.

10.A  　解析:当闭合S、S1,断开S2时,R1与R组成串联电路,电压表测 R两端电压,串联电路电流处处相等,则=,　①

当闭合S、S2,断开 S1时,R2与R串联,电压表仍测 R两端的电压,串联电路各处电流相等,则 =　,②

由于 R1=2R2,　③.

由①②③式可解得 R∶R2=3∶2.

二、填空题（本题包括5小题，每空2分，共24分）

11.（6分）(1)正比 　　反比　  (2) 0.8 V

12.（4分）(甲)、(乙)　 　小　

13.（6分）变小 　　变小 　　保护电路　

14.（4分）大 　　10　

15.（4分）2.4 　　0.3　

三、作图题（本题包括1小题，每图6分，共6分）

16.（6分）解析:(1)如图电压表并联在导线两端,电流表串联在电路中.

(2)电流表的示数为I,电压表的示数为U,

导线的电阻R=,所以导线的长度为s==,

导线的长度是两地距离的2倍,所以两地的距离是导线长度的一半,

两地距离为L==.

答案:(1)见解析图　(2)L=

四、实验探究题(本题包括2小题，17题8分，18题10分，共18分)

17.（8分）解析:(1)连接电路的过程中,开关应处于断开状态.

(2)电压表应该和定值电阻并联,测量定值电阻两端的电压.改正后的电路图如图所示:

(3)电流表接的是0～0.6 A的量程,分度值为0.02 A,此时电流表的示数为0.4 A;电阻R的阻值为R===5 Ω.

(4)电阻由5 Ω换成10 Ω后,电阻值变大,其两端的电压会变大.此时,应该让滑动变阻器的滑片向A端滑动,让其阻值变大,其两端的电压变大一些,那么,定值电阻两端的电压就会变小,直到电阻两端的电压变为2 V为止.

(5)电流表无示数,电压表有示数,此时的电路故障应该是:电压表所测量的部分电路出现了断路,即定值电阻断路.

答案:(1)断开　 (2)见解析图

(3)0.4　5　(4)变大　 A　 2　　　　

(5)定值电阻断路

18.（10分）解析:(1)由电路图可知,可以用电压表先测出电源电压,然后再测出电阻两端电压,然后再根据串联电路特点及欧姆定律求出待测电阻阻值,电压表与待测电阻并联.

(2)由电路图可知,当开关S1、S2闭合时,电压表测电源电压,电压表示数 U1=6 V,则电源电压 U=U1=6 V;

当开关S1闭合、S2断开时,电压表测待测电阻两端电压,电压表示数 U2=4 V,此时电路电流:

I====0.2 A,由 I=可知,待测电阻阻值:RX===20 Ω.

(3)电压表的示数 U1=U2=6 V,说明两种情况:一是电压表都测电源电压,二是定值电阻两端电压为零,则电阻 R发生短路.

答案:(1)见解析　(2)6　20　(3)R短路

五、计算题(本题包括2小题，19题10分，20题12分，共22分)

19.（10分）解析:该电路是电阻R1、R2的串联电路,电压表测电阻R1两端的电压.

R1===10 Ω,

R2====5 Ω.

答案:R1阻值为10 Ω,R2阻值为5 Ω.

20.（12分）解析:(1)由表可知,R1=100 Ω,

R=R1+R0=100 Ω+50 Ω=150 Ω,电路中的电流 I===0.02 A.

(2)当电路中的电流达到0.03 A时,

R′===100 Ω,

R′1=R′-R0=100 Ω-50 Ω=50 Ω.

查表可知,载盘台所载质量为150 g,剩余食物的质量m余=150 g-100 g=50 g.

答案:(1)100 Ω　0.02 A　(2)50 g
