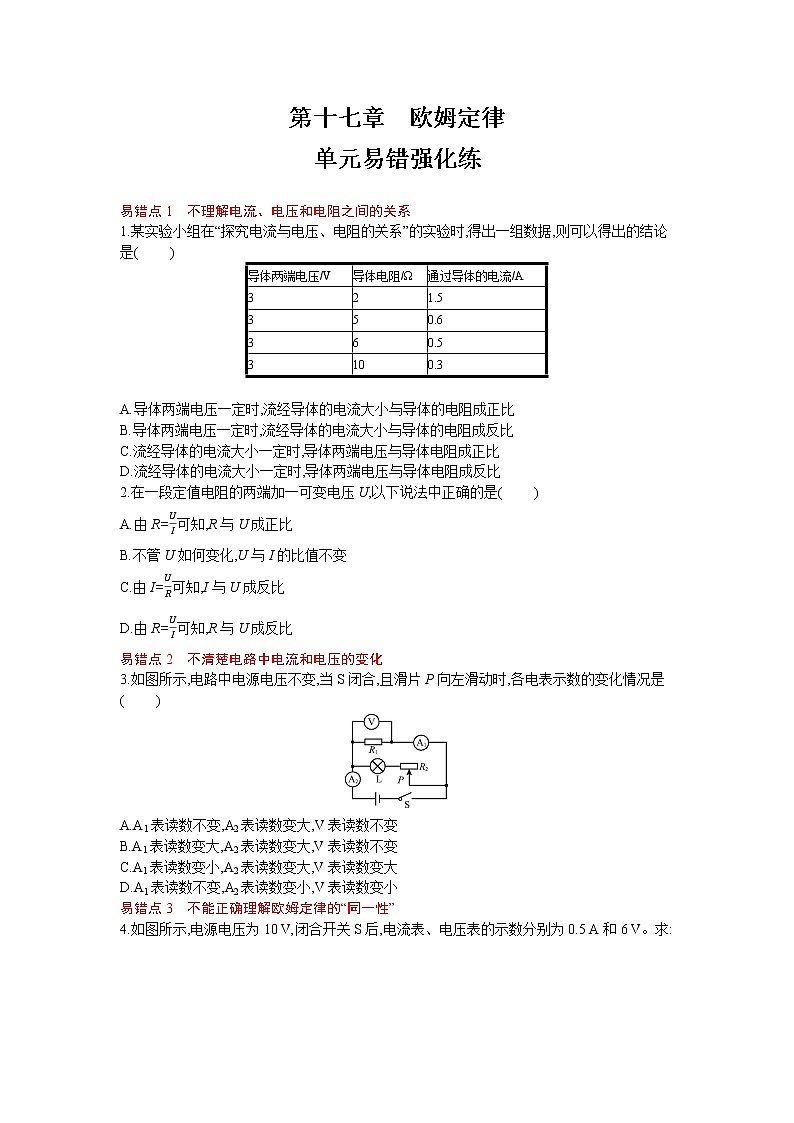

单元易错强化练





易错点1 不理解电流、电压和电阻之间的关系


1.某实验小组在“探究电流与电压、电阻的关系”的实验时,得出一组数据,则可以得出的结论是( )





A.导体两端电压一定时,流经导体的电流大小与导体的电阻成正比


B.导体两端电压一定时,流经导体的电流大小与导体的电阻成反比


C.流经导体的电流大小一定时,导体两端电压与导体电阻成正比


D.流经导体的电流大小一定时,导体两端电压与导体电阻成反比


2.在一段定值电阻的两端加一可变电压U,以下说法中正确的是( )


A.由R=UI可知,R与U成正比


B.不管U如何变化,U与I的比值不变


C.由I=UR可知,I与U成反比


D.由R=UI可知,R与U成反比


易错点2 不清楚电路中电流和电压的变化


3.如图所示,电路中电源电压不变,当S闭合,且滑片P向左滑动时,各电表示数的变化情况是( )





A.A1表读数不变,A2表读数变大,V表读数不变


B.A1表读数变大,A2表读数变大,V表读数不变


C.A1表读数变小,A2表读数变大,V表读数变大


D.A1表读数不变,A2表读数变小,V表读数变小


易错点3 不能正确理解欧姆定律的“同一性”


4.如图所示,电源电压为10 V,闭合开关S后,电流表、电压表的示数分别为0.5 A和6 V。求:





(1)通过R1的电流I1是多少?


(2)马平同学在求R2的电阻值时,解题过程如下:R2=UI=6 V0.5 A=12 Ω。根据欧姆定律,请你指出马平同学在解题过程中存在的错误,并写出正确的解题过程。

















易错点4 不能正确进行电阻测量的误差分析


5.如图所示是利用伏安法测电阻的部分电路,若考虑电表内阻对电路的影响,则关于测量误差和产生原因,下列说法正确的是( )





A.测量值偏小,是由于电流表所测通过Rx电流偏小


B.测量值偏小,是由于电压表所测Rx两端电压偏小


C.测量值偏大,是由于电流表所测通过Rx电流偏大


D.测量值偏大,是由于电压表所测Rx两端电压偏大








参考答案


1. B


2. B


3. A


4. 解:(1)因为两电阻串联,所以通过R1的电流为0.5 A。


(2)错误原因:马平同学用R1两端的电压来计算,算出的是R1的电阻值。


正确过程如下:


因为U2=U-U1=10 V-6 V=4 V


所以R2=U2I=4 V0.5 A=8 Ω


5. D


导体两端电压/V
导体电阻/Ω
通过导体的电流/A
3
2
1.5
3
5
0.6
3
6
0.5
3
10
0.3
