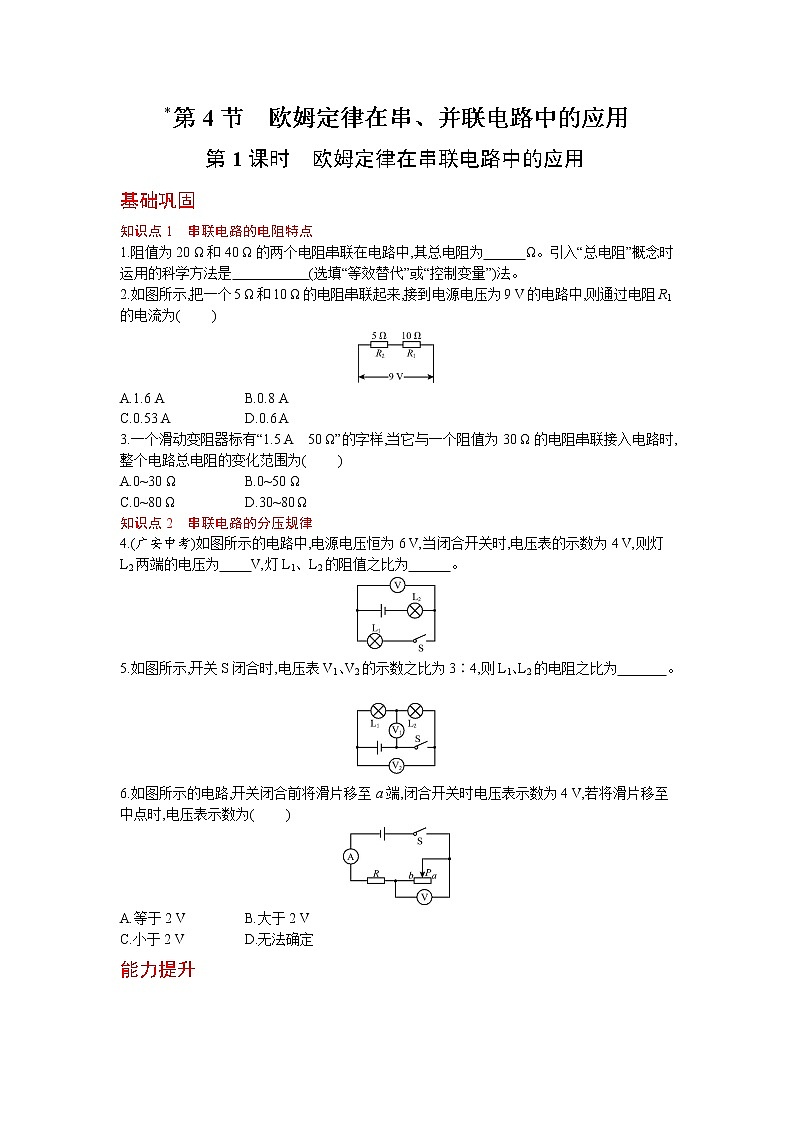

第1课时 欧姆定律在串联电路中的应用
基础巩固
知识点1 串联电路的电阻特点
1.阻值为20 Ω和40 Ω的两个电阻串联在电路中,其总电阻为 Ω。引入“总电阻”概念时运用的科学方法是 (选填“等效替代”或“控制变量”)法。
2.如图所示,把一个5 Ω和10 Ω的电阻串联起来,接到电源电压为9 V的电路中,则通过电阻R1的电流为( )
A.1.6 AB.0.8 A
AD.0.6 A
3.一个滑动变阻器标有“1.5 A 50 Ω”的字样,当它与一个阻值为30 Ω的电阻串联接入电路时,整个电路总电阻的变化范围为( )
A.0~30 ΩB.0~50 Ω
C.0~80 ΩD.30~80 Ω
知识点2 串联电路的分压规律
4.(广安中考)如图所示的电路中,电源电压恒为6 V,当闭合开关时,电压表的示数为4 V,则灯L2两端的电压为 V,灯L1、L2的阻值之比为 。
5.如图所示,开关S闭合时,电压表V1、V2的示数之比为3∶4,则L1、L2的电阻之比为 。
6.如图所示的电路,开关闭合前将滑片移至a端,闭合开关时电压表示数为4 V,若将滑片移至中点时,电压表示数为( )
A.等于2 VB.大于2 V
C.小于2 VD.无法确定
能力提升

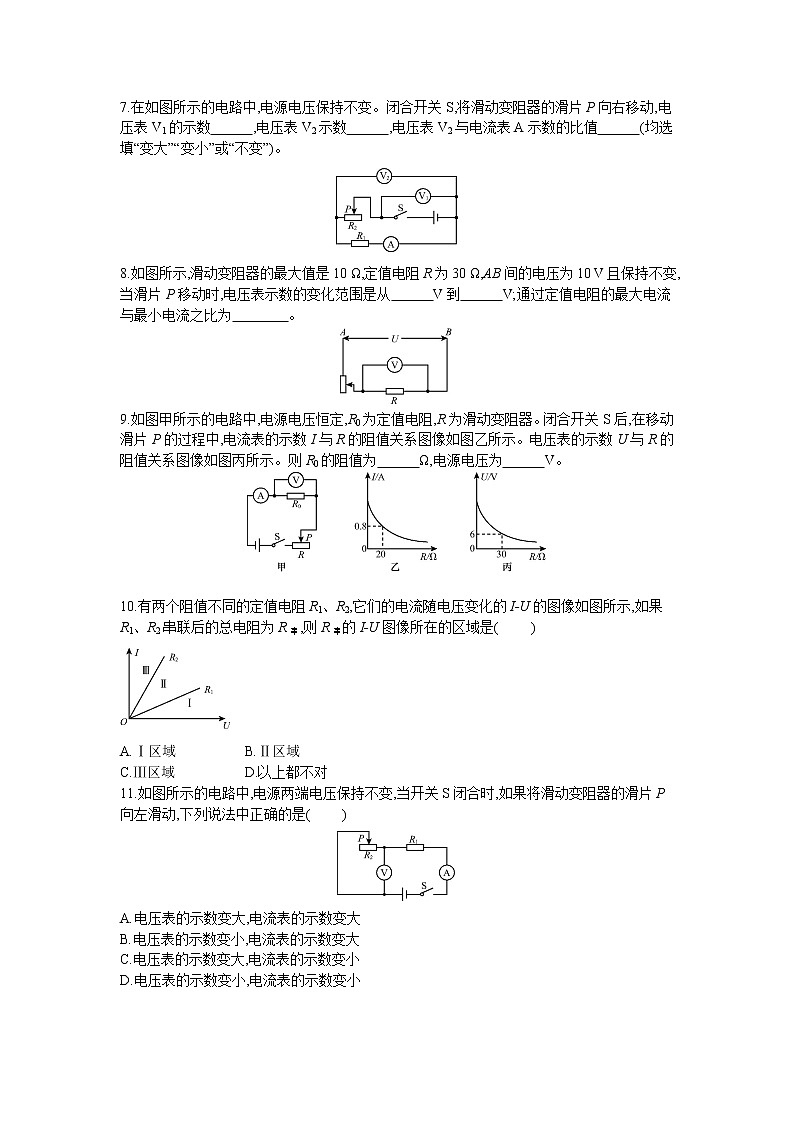

7.在如图所示的电路中,电源电压保持不变。闭合开关S,将滑动变阻器的滑片P向右移动,电压表V1的示数 ,电压表V2示数 ,电压表V2与电流表A示数的比值 (均选填“变大”“变小”或“不变”)。
8.如图所示,滑动变阻器的最大值是10 Ω,定值电阻R为30 Ω,AB间的电压为10 V且保持不变,当滑片P移动时,电压表示数的变化范围是从 V到 V;通过定值电阻的最大电流与最小电流之比为 。
9.如图甲所示的电路中,电源电压恒定,R0为定值电阻,R为滑动变阻器。闭合开关S后,在移动滑片P的过程中,电流表的示数I与R的阻值关系图像如图乙所示。电压表的示数U与R的阻值关系图像如图丙所示。则R0的阻值为 Ω,电源电压为 V。
10.有两个阻值不同的定值电阻R1、R2,它们的电流随电压变化的I-U的图像如图所示,如果R1、R2串联后的总电阻为R串,则R串的I-U图像所在的区域是( )
A.Ⅰ区域B.Ⅱ区域
C.Ⅲ区域D.以上都不对
11.如图所示的电路中,电源两端电压保持不变,当开关S闭合时,如果将滑动变阻器的滑片P向左滑动,下列说法中正确的是( )
A.电压表的示数变大,电流表的示数变大
B.电压表的示数变小,电流表的示数变大
C.电压表的示数变大,电流表的示数变小
D.电压表的示数变小,电流表的示数变小
12.如图所示,电源电压恒为6 V,R1是定值电阻,A、B是滑动变阻器R2的两端。闭合开关,当滑片P移到A端时,电流表的示数为0.6 A;当滑片P移到B端时,电流表的示数为0.2 A。则R1和滑动变阻器R2的最大阻值分别是( )
A.10 Ω,15 ΩB.10 Ω,20 Ω
C.10 Ω,30 ΩD.30 Ω,10 Ω
13.如图所示,电源电压恒定不变,闭合开关S1、S2,电压表示数为U1;如果闭合开关S1、断开开关S2,电压表示数为U2,如果U1∶U2=3∶2,则电阻R1和R2的阻值之比是( )
A.3∶2B.3∶1
C.1∶2D.2∶1
14.如图甲所示,R2为电阻箱,调节R2时电流表示数I随之变化。如图乙所示是电阻箱阻值R2与电流表示数的倒数1I的图像。则定值电阻R1与电源电压U的大小分别为( )
A.5 Ω 30 VB.5 Ω 2.5 V
C.10 Ω 20 VD.10 Ω 10 V
拓展延伸
15.如图甲所示电路,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P从右端滑到左端的过程中,R1、R2的I-U图像如图乙所示。求:
(1)电源电压;
(2)R1的阻值;
(3)滑动变阻器R2的最大阻值。
参考答案
1. 60 等效替代
2. D
3. D
4. 2 2∶1
5. 1∶3
6. B
7.不变 变小 不变
8. 7.5 10 4∶3
9. 10 24
10.A
11. C
12. B
13. D
14.B
15. 解:(1)当滑动变阻器接入电路中的电阻为0时,电路中的电流最大,R1两端的电压最大,R2两端的电压为0,则直线a为滑动变阻器R2的I-U图像,直线b为电阻R1的I-U图像;当滑动变阻器接入电路中的电阻最大时,电路中的电流最小,电路中的最小电流I=0.2 A,由题图乙知,此时R1两端的电压U1=4 V,R2两端的电压U2=14 V,则电源电压
U=U1+U2=4 V+14 V=18 V
(2)由I=UR可得,定值电阻R1的阻值
R1=U1I=4 V0.2 A=20 Ω
(3)电路中电流最小时滑动变阻器接入电路的阻值最大,最大阻值为
R2=U2I=14 V0.2 A=70 Ω
