人教版九年级全册第十七章 欧姆定律综合与测试学案设计

这是一份人教版九年级全册第十七章 欧姆定律综合与测试学案设计，共3页。

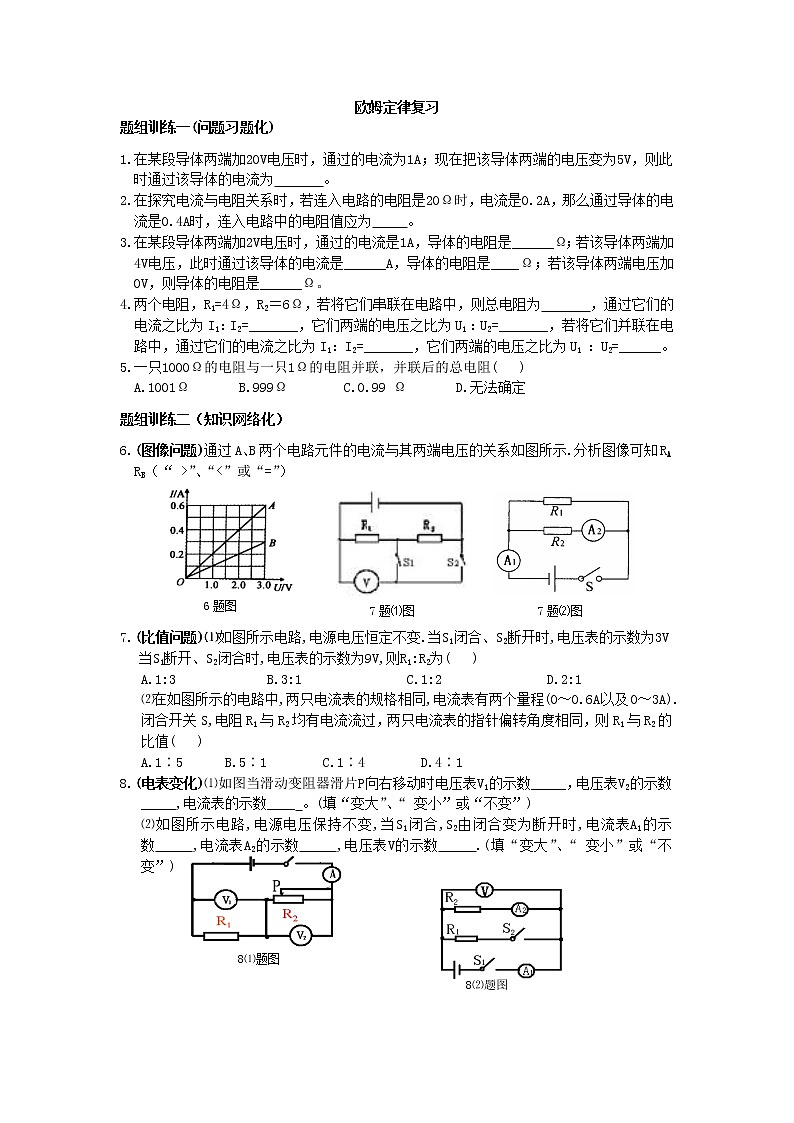

题组训练一(问题习题化)


1.在某段导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此


时通过该导体的电流为 。


2.在探究电流与电阻关系时，若连入电路的电阻是20Ω时，电流是0.2A，那么通过导体的电流是0.4A时，连入电路中的电阻值应为 。


3.在某段导体两端加2V电压时，通过的电流是1A，导体的电阻是______Ω；若该导体两端加4V电压，此时通过该导体的电流是______A，导体的电阻是____Ω；若该导体两端电压加0V，则导体的电阻是______Ω。


4.两个电阻，R1=4Ω，R2＝6Ω，若将它们串联在电路中，则总电阻为 ，通过它们的电流之比为I1：I2=_______，它们两端的电压之比为U1 ：U2=_______，若将它们并联在电路中，通过它们的电流之比为I1：I2=_______，它们两端的电压之比为U1 ：U2=______。


5.一只1000Ω的电阻与一只1Ω的电阻并联，并联后的总电阻( )


A.1001Ω B.999Ω Ω D.无法确定


题组训练二（知识网络化）


6.(图像问题)通过A、B两个电路元件的电流与其两端电压的关系如图所示.分析图像可知RA RB（“ >”、“<”或“=”）


6题图





7题⑴图


7题⑵图























7.(比值问题)⑴如图所示电路,电源电压恒定不变.当S1闭合、S2断开时,电压表的示数为3V当S1断开、S2闭合时,电压表的示数为9V,则R1:R2为( )


A.1:3 B.3:1 C.1:2 D.2:1


⑵在如图所示的电路中,两只电流表的规格相同,电流表有两个量程(0～0.6A以及0～3A).闭合开关S,电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值( )


A.1∶5 B.5∶1 C.1∶4 D.4∶1


8.(电表变化)⑴如图当滑动变阻器滑片P向右移动时电压表V1的示数_____，电压表V2的示数_____,电流表的示数____ 。(填“变大”、“ 变小”或“不变”)


8⑴题图


⑵如图所示电路,电源电压保持不变,当S1闭合,S2由闭合变为断开时,电流表A1的示数 ,电流表A2的示数 ,电压表V的示数 .(填“变大”、“ 变小”或“不变”)


8⑵题图























9.(电路故障)如图所示电路，当开关S闭合后，L1、L2均能


9题图


发光，电流表、电压表均有示数，过一会儿，灯都不发


光，电流表、电压表的示数均为零，可能发生的故障是


( )


A.L1灯丝断了 B.L1短路


C.L2灯丝断了 D.L2短路





10题图


10.（计算）如图所示，电源电压不变，电阻R1=10Ω，开关S闭合时，电流表A的示数为0.3A;开关S断开时，电流表的示数为0.1A,求：


⑴电源电压;


⑵开关断开时，电阻R2两端的电压;


⑶R2的阻值。


题组训练三（中考链接）


11. （2013达州）下图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比


U甲：U乙为4∶1；当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲∶I乙为


A．4∶3 B．3∶2 C．3∶4 D．3∶1























11题图 12题图


12. （2013•日照）某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（ ）


A．天然气浓度增大时，电压表示数变小


B．天然气浓度减小时，电流表示数变大


C．天然气浓度增大时，电路消耗的总功率变小


D．无论天然气浓度怎样变化，电压表与电流表示数的比值不变


13.（2013鄂州）如图a所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b所示，根据图像的信息可知：_____（选填“甲”或“乙”）是电压表 示数变化的图像，电源电压为_____V，电阻R1的阻值为_____Ω。




















13题图
