范围:第十七章 第1~2节

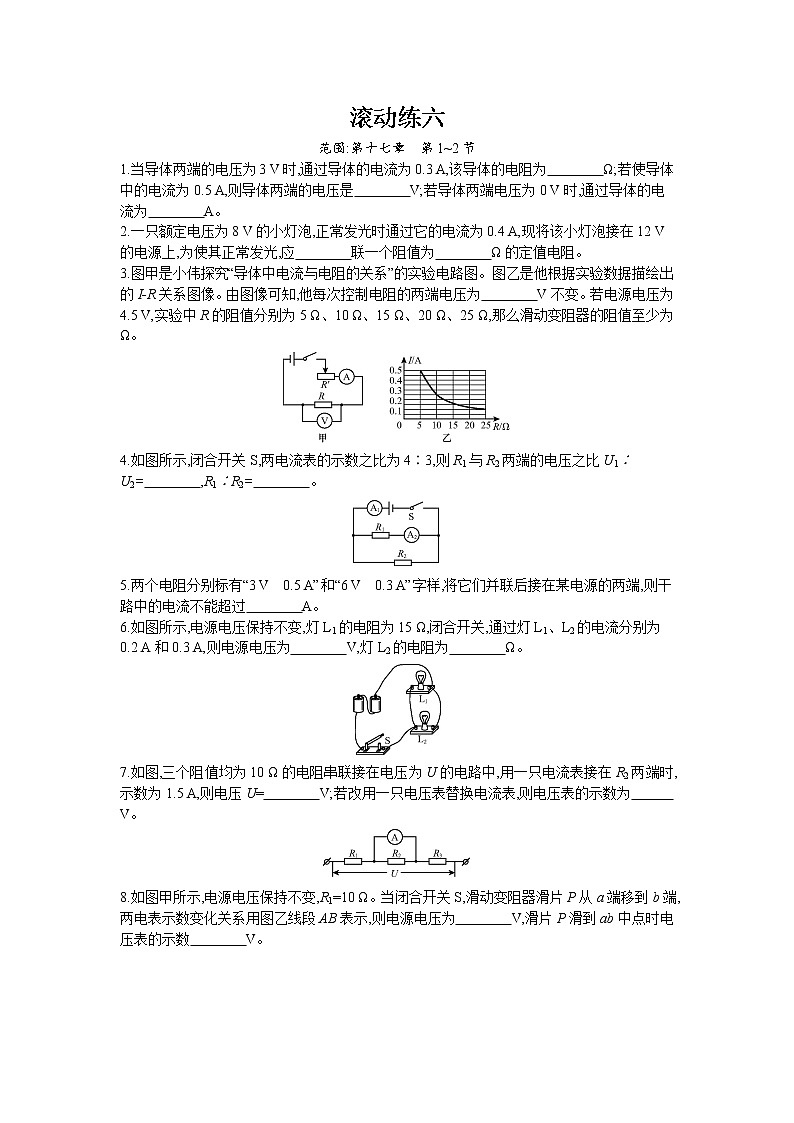

1.当导体两端的电压为3 V时,通过导体的电流为0.3 A,该导体的电阻为 Ω;若使导体中的电流为0.5 A,则导体两端的电压是 V;若导体两端电压为0 V时,通过导体的电流为 A。


2.一只额定电压为8 V的小灯泡,正常发光时通过它的电流为0.4 A,现将该小灯泡接在12 V的电源上,为使其正常发光,应 联一个阻值为 Ω的定值电阻。


3.图甲是小伟探究“导体中电流与电阻的关系”的实验电路图。图乙是他根据实验数据描绘出的I-R关系图像。由图像可知,他每次控制电阻的两端电压为 V不变。若电源电压为4.5 V,实验中R的阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω,那么滑动变阻器的阻值至少为 Ω。





4.如图所示,闭合开关S,两电流表的示数之比为4∶3,则R1与R2两端的电压之比U1∶U2= ,R1∶R2= 。





5.两个电阻分别标有“3 V 0.5 A”和“6 V 0.3 A”字样,将它们并联后接在某电源的两端,则干路中的电流不能超过 A。


6.如图所示,电源电压保持不变,灯L1的电阻为15 Ω,闭合开关,通过灯L1、L2的电流分别为0.2 A和0.3 A,则电源电压为 V,灯L2的电阻为 Ω。





7.如图,三个阻值均为10 Ω的电阻串联接在电压为U的电路中,用一只电流表接在R2两端时,示数为1.5 A,则电压U= V;若改用一只电压表替换电流表,则电压表的示数为 V。

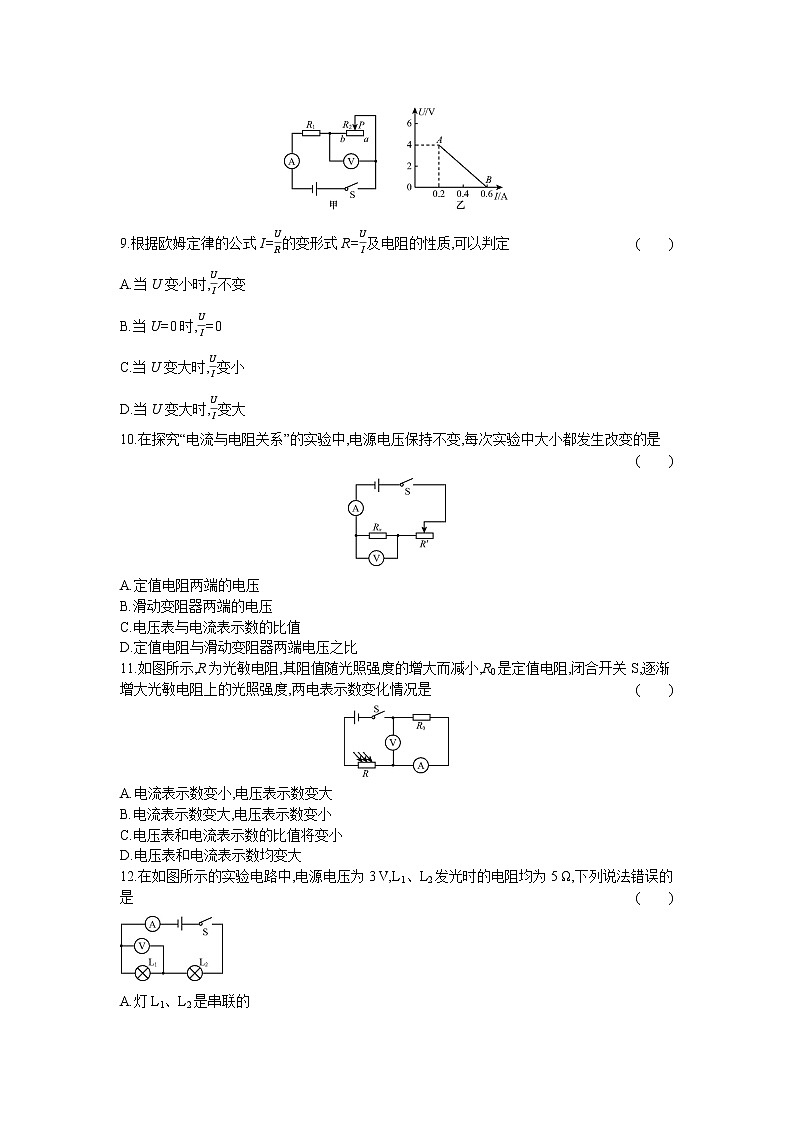

8.如图甲所示,电源电压保持不变,R1=10 Ω。当闭合开关S,滑动变阻器滑片P从a端移到b端,两电表示数变化关系用图乙线段AB表示,则电源电压为 V,滑片P滑到ab中点时电压表的示数 V。





9.根据欧姆定律的公式I=UR的变形式R=UI及电阻的性质,可以判定( )


A.当U变小时,UI不变


B.当U=0时,UI=0


C.当U变大时,UI变小


D.当U变大时,UI变大


10.在探究“电流与电阻关系”的实验中,电源电压保持不变,每次实验中大小都发生改变的是( )





A.定值电阻两端的电压


B.滑动变阻器两端的电压


C.电压表与电流表示数的比值


D.定值电阻与滑动变阻器两端电压之比


11.如图所示,R为光敏电阻,其阻值随光照强度的增大而减小,R0是定值电阻,闭合开关S,逐渐增大光敏电阻上的光照强度,两电表示数变化情况是( )





A.电流表示数变小,电压表示数变大


B.电流表示数变大,电压表示数变小


C.电压表和电流表示数的比值将变小


D.电压表和电流表示数均变大


12.在如图所示的实验电路中,电源电压为3 V,L1、L2发光时的电阻均为5 Ω,下列说法错误的是( )





A.灯L1、L2是串联的


B.电流表的量程应选0~3 A


C.电压表的量程应选0~3 V


D.电压表测的是灯L1两端的电压


13.(宜宾中考)在如图所示的测量电路中,闭合开关S后,电压表V1的示数是2.5 V,V2的示数是3.8 V,此时小灯泡L1的电阻为7.5 Ω,则关于该测量下列说法中正确的是( )





A.电压表V的示数是6.3 V


B.电压表V的示数是1.3 V


C.此时小灯泡L2的电阻小于7.5 Ω


D.电流表的两个量程(0~0.6 A,0~3 A)中应选0~3 A


14.如图是电阻甲和乙的U-I图像,小明对图像信息作出的判断,不正确的是( )





A.当甲两端的电压为1.5 V时,通过它的电流为0.3 A


B.当乙两端的电压为2.5 V时,其阻值为5 Ω


C.将甲和乙串联,若电流为0.3 A,则它们两端的总电压为2 V


D.将甲和乙并联,若电压为1 V,则干路的电流为0.4 A


15.如图所示的电路,电源电压不变,当开关S闭合后,移动滑片P,改变滑动变阻器接入电路的阻值,使电压表的示数从8 V变化到4 V,同时观察到电流表的示数从0.5 A变化到1 A。定值电阻R0值和电源电压分别为( )





A.4 Ω 8 VB.8 Ω 8 V


C.16 Ω 12 VD.8 Ω 12 V


16.小明利用图甲所示的电路“研究电流与电压和电阻的关系”。





(1)该实验采取的研究方法是 。


(2)请用笔画线代替导线,将图中电路连接完整(连线时导线不允许交叉)。


(3)把最后一根导线连接完毕后,小明看到电流表和电压表的指针偏转角度均较大,经检查发现只有两处错误,其中一处是滑动变阻器的滑片没有移到最大阻值处,另一处是 。


(4)研究电流与电压的关系,根据数据绘制出定值电阻R的I-U图像如图乙所示,由图像可得出结论: ,R的阻值为 Ω。


(5)研究电流与电阻的关系时,对电压的要求是 。


17.如图所示,电源电压恒定,R1的阻值为20 Ω,R2的阻值为10 Ω。当S闭合,S1、S2断开时,电流表的示数为0.5 A;当S、S1、S2都闭合时,电流表的示数变化了0.4 A。求:


(1)电源两端电压U;


(2)定值电阻R3的阻值。











滚动练六答案


1.10 5 0 2.串 10 3.2.5 20 4.1∶1 1∶3


6.3 10 7.30 10 8.6 3


9.A 10.C 11.D 12.B 13.A 14.D 15.D


16.(1)控制变量法 (2)如图所示





(3)连接电路时,开关没有断开 (4)电阻一定时,电流与电压成正比 5 (5)改变电阻后,保持电阻两端的电压不变


17.解:(1)当S闭合,S1、S2断开时,R1和R2串联,电源电压U=I(R1+R2)=0.5 A×(20 Ω+10 Ω)=15 V


(2)当S、S1、S2都闭合时,R2被短路,此时R1和R3并联,电流表测干路中的电流,此时的总电阻要小于R1,当S闭合,S1、S2断开时,R1和R2串联,此时的总电阻要大于R1,所以R1和R3并联的总电阻小于R1和R2串联的总电阻,由欧姆定律可知,当S、S1、S2都闭合时,干路中的电流变大,故并联后干路中的电流I'=0.5 A+0.4 A=0.9 A


通过R1的电流I1=UR1=15 V20 Ω=0.75 A


通过R3的电流I3=I'-I1=0.9 A-0.75 A=0.15 A


R3的阻值R3=UI3=15 V0.15 A=100 Ω
