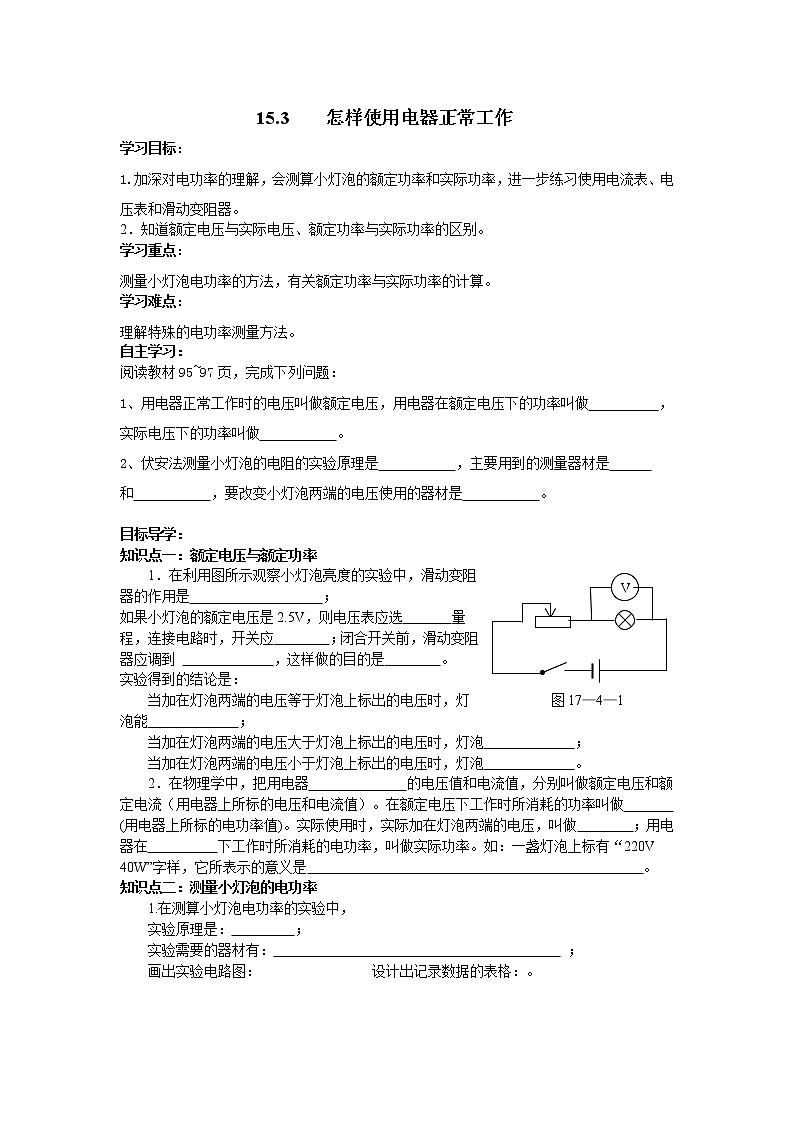

粤沪版九年级上册15.3 怎样使用电器正常工作优秀学案

这是一份粤沪版九年级上册15.3 怎样使用电器正常工作优秀学案，共3页。

学习目标：


1.加深对电功率的理解，会测算小灯泡的额定功率和实际功率，进一步练习使用电流表、电压表和滑动变阻器。


2．知道额定电压与实际电压、额定功率与实际功率的区别。


学习重点：


测量小灯泡电功率的方法，有关额定功率与实际功率的计算。


学习难点：


理解特殊的电功率测量方法。


自主学习：


阅读教材95~97页，完成下列问题：


1、用电器正常工作时的电压叫做额定电压，用电器在额定电压下的功率叫做 ，实际电压下的功率叫做 。


2、伏安法测量小灯泡的电阻的实验原理是 ，主要用到的测量器材是


和 ，要改变小灯泡两端的电压使用的器材是 。





目标导学：


知识点一：额定电压与额定功率 V


图17—4—1





1．在利用图所示观察小灯泡亮度的实验中，滑动变阻器的作用是 ；


如果小灯泡的额定电压是2.5V，则电压表应选 量程，连接电路时，开关应 ；闭合开关前，滑动变阻器应调到 ，这样做的目的是 。


实验得到的结论是：


当加在灯泡两端的电压等于灯泡上标出的电压时，灯泡能 ；


当加在灯泡两端的电压大于灯泡上标出的电压时，灯泡 ；


当加在灯泡两端的电压小于灯泡上标出的电压时，灯泡 。


2．在物理学中，把用电器 的电压值和电流值，分别叫做额定电压和额定电流（用电器上所标的电压和电流值）。在额定电压下工作时所消耗的功率叫做 (用电器上所标的电功率值)。实际使用时，实际加在灯泡两端的电压，叫做 ；用电器在 下工作时所消耗的电功率，叫做实际功率。如：一盏灯泡上标有“220V 40W”字样，它所表示的意义是 。


知识点二：测量小灯泡的电功率


1.在测算小灯泡电功率的实验中，


实验原理是： ；


实验需要的器材有： ；


画出实验电路图： 设计出记录数据的表格：。











按电路图连接好电路，连接电路时应注意的问题（至少写出五点）：


；


闭合开关，调节滑动变阻器，使小灯泡在 电压下发光，记下电表示数，利用公式 算出这时的电功率即为小灯泡的额定功率。


实验结论是：U实=U额 P实=P额 灯泡 发光；


U实＞U额 P实＞P额 灯泡发光 ；


U实

由此可知，灯泡的亮度是由 来决定的。


2.一盏小灯泡标有“6V 3W”的字样，它正常发光时的电压是 ，电功率是





，通过灯泡的电流是 ，正常发光时的电阻是 ，正常发光1h


消耗的电能是 。如果它两端的实际电压为3V，则它的实际功率是 。（假设灯泡的电阻不变）


巩固练习：


1.一只标有“220V 25W”的灯泡，其中“220V”表示该灯的 ，“25W”表示该灯的 。1度电能供该灯正常工作 小时。


2.在“测定额定电压为2.5V的小灯泡的电功率”的实验中，至少要 节干电池。电压表应和 并联，最好选用 V的量程。闭合开关后，调节 ，使电压表的示数为 ；若此时电流表的示数为0.2A，则该灯泡的额定功率为 W。


3.现有“220V 40W”、“110V 40W”和“36V 40W”的三个电灯，分别在额定电压下工作，则（ ）


A．“220V 40W”的电灯最亮 B．“110V 40W”的电灯最亮


C．“36V 40W”的电灯最亮 D．三盏电灯一样亮


图16-4


4.如图所示的电路，电源电压保持不变，当滑动变阻器的滑片向b端滑动时，则（ ）


A．电压表的示数减小，电灯的功率变大


B．电压表的示数变大，电灯的功率变大


C．电压表的示数减小，电灯的功率变小


D．电压表的示数变大，电灯的功率变小


达标检测：


1.有两只分别标有“6V 2W”和“12V 8W”字样的小灯泡，如果将它们串联在电路中，恰好能使其中一盏灯正常发光，则加在串联电路两端的电压是（ ）


A．6V B．12V C．18V D．24V


2.将标有“36V 40W”的甲灯和标有“36V 20W”的乙灯串联后接到40V的电源上，则（ ）


A．两灯都不能正常发光，但甲灯比乙灯亮些


B．两灯都不能正常发光，但乙灯比甲灯亮些


C．两灯都能正常发光


D．无法确定





3.两只外形相同额定功率不同白炽灯泡，铭牌上只能看清“220V”字样，怎样确定哪只额定功率较大？至少说出三种方法。若一灯泡的灯丝断了，将灯丝搭接后使用仍能发光。这时灯泡亮度跟原来比，是变亮了还是变暗了？为什么？





4．小刚和小丽一起做“测定小灯泡额定功率的实验”，已知小灯泡的额定电压为3.8V，正常发光时灯丝电阻为10－15欧。


（1）小刚同学将实物连成如图电路，小丽发现电路中有四处错误，请你指出接线错误所在（不需要更正）①___________ ；②_____________；③_____________；（4）_____________ 。





（2）小丽同学帮助小刚改正接线错误后，闭合开关发现电流表示数几乎为零，而且电压表示数接近为电源电压，发生此故障的原因可能是___________________


（3）他们排除故障后，发现小灯泡灯光较暗，为测小灯泡额定功率，应调节滑片P使变阻器阻值_____________（选填“变大”或“变小”）直到电压表的示数为__________V。


（4）小灯泡正常发光时，电流表示数为0.3A，则小灯泡的额定功率为_____________W 。
