这是一份粤沪版九年级上册15.3 怎样使用电器正常工作图文课件ppt，文件包含153怎样使用电器正常工作课件pptx、153怎样使用电器正常工作学案doc、153怎样使用电器正常工作练习doc、153怎样使用电器正常工作教学设计doc、测量小灯泡的电功率-初中物理实验大全wmv等5份课件配套教学资源，其中PPT共32页， 欢迎下载使用。

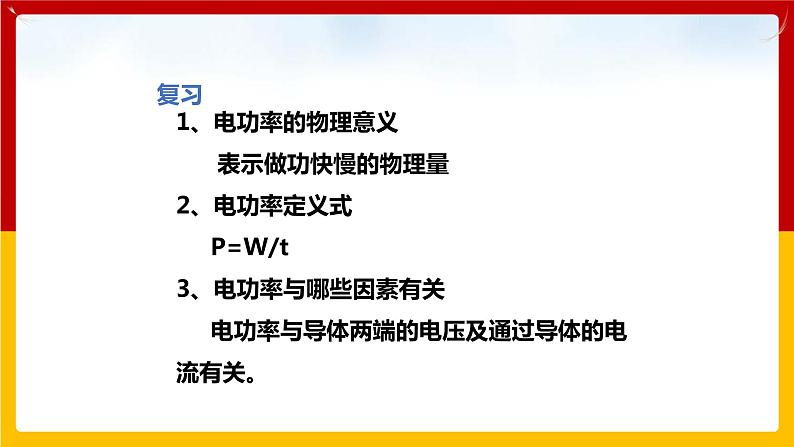

1、电功率的物理意义 表示做功快慢的物理量2、电功率定义式 P=W/t3、电功率与哪些因素有关 电功率与导体两端的电压及通过导体的电流有关。
讨论：这个灯泡在什么情况下才会正常发光？
若这个灯泡接在110V的电路中，它的发光情况会怎样？若接在300V的电路中，它的发光情况又会怎样？

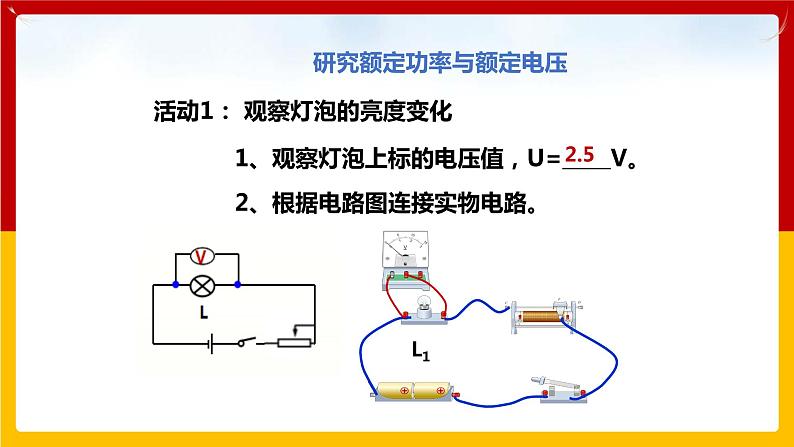

研究额定功率与额定电压
1、观察灯泡上标的电压值，U= V。2、根据电路图连接实物电路。

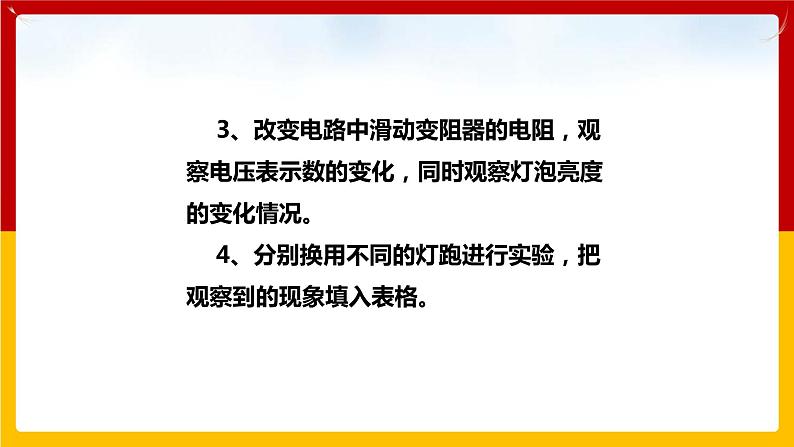

3、改变电路中滑动变阻器的电阻，观察电压表示数的变化，同时观察灯泡亮度的变化情况。4、分别换用不同的灯跑进行实验，把观察到的现象填入表格。

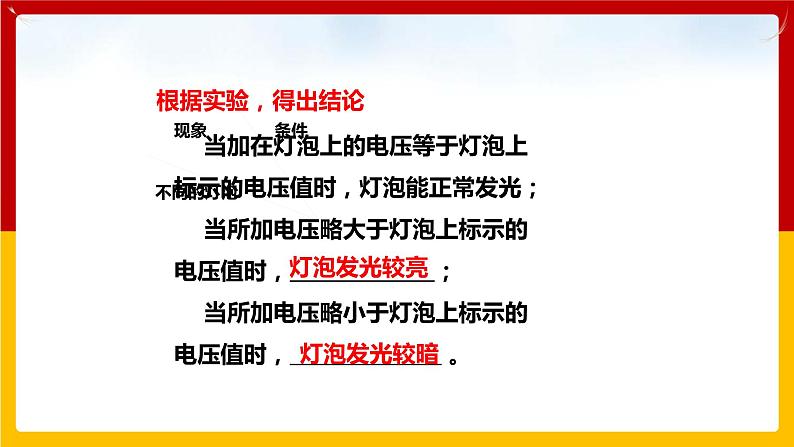

当加在灯泡上的电压等于灯泡上标示的电压值时，灯泡能正常发光；当所加电压略大于灯泡上标示的电压值时， ；当所加电压略小于灯泡上标示的电压值时， 。

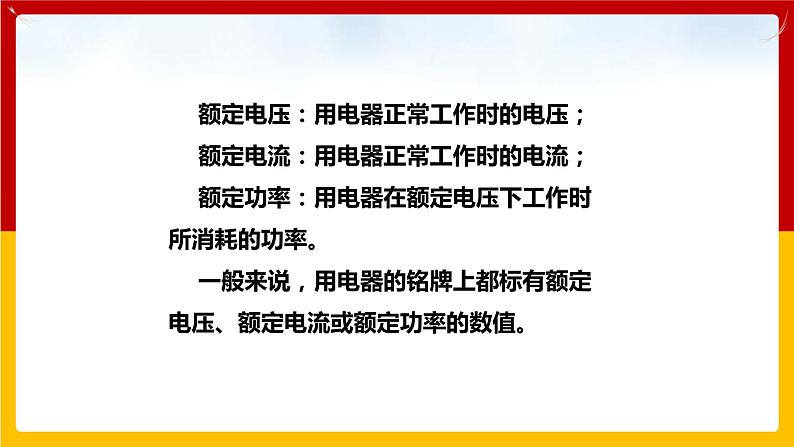

额定电压：用电器正常工作时的电压； 额定电流：用电器正常工作时的电流； 额定功率：用电器在额定电压下工作时所消耗的功率。一般来说，用电器的铭牌上都标有额定电压、额定电流或额定功率的数值。
实际电压：在使用用电器时，实际加在用电器两端的电压。实际电压可能电压额定电压，也可能略高于或略低于额定电压。用电器实际工作时的电流和电压计算出来的功率叫实际功率。
电灯泡“PZ220－100”：
表示额定电压是220V，
表示额定电压是36V，
电烙铁“36V 60W”：
推导二： P=UI=IR×I=I2R
表示该灯泡的额定电压是220V，额定功率是100W。
一只灯泡标有“PZ220-40”，它表示什么意思？根据以上信息，你还可以得到哪些信息？
测量小灯泡的电功率，理解实际功率和额定功率的概念。
滑动变阻器
1、电流表要串联在电路中； 2、电流由“+”进“-”出；3、不能超过最大测量值；4、不能直接接在电源两极上。
1、电压表要并联在电路中； 2、电流由“+”进“-”出；3、不能超过最大测量值；4、量程允许的情况下，可以直接接在电源两极上。
1.连接电路时开关应断开； 2.闭合开关前，滑动变阻器的滑片应移到阻值最大的位置。
1、调节滑动变阻器，使灯泡在额定电压下发光，观察电压表的示数和灯泡的亮度，记入实验记录表。2、调节滑动变阻器，使灯泡两端电压约高出额定电压的1/5或等于额定电压的4/5，将电压表的示数与灯泡的亮度填入记录表中。3、根据实验数据，计算出不同情况下灯泡的电功率。
小灯泡的额定电压是 V
由此可得出小灯泡的额定功率为 W。
小灯泡实际消耗的电功率不一定等于额定功率。
当小灯泡U实=U额时，P实=P额；
当小灯泡U实>U额时，P实>P额；
当小灯泡U实
（2）改变电路中的电流和电压、观察灯泡在不同电压下的发光情况。
例题 把标有“PZ220-40”字样的白炽灯分别接入220V和110V的电路，灯泡实际功率各是多少？（假设灯丝的电阻不随温度的变化而变化）解：（1）当灯泡被接入220V的电路时，其实际功率就是它的额定功率，因此P1=P额=40W
（2）当灯泡被接入110V的电路时，因为 P额=U额I额=所以假设灯泡的电阻R不变，则灯泡实际功率为：
变式一：有一个“110V，40W”和一个“110V，100W”的灯泡，现将它们串联后接到家庭电路上，请你判断两个灯能否正常发光？（灯不烧坏）
两灯串联在电路中，通过导体的电流相等，根据U=IR可知，电阻大的分得电压较高，故40W的灯两端电压大于110V，根据P=I2R可知，40W灯泡实际电功率较大，灯泡较亮。
变式二：小明同学拿起一只灯泡标有“220V，25W”字样，他将此灯与“220V，40W”的灯泡并联，接到220V的家庭电路中，哪个灯炮会更亮一些？
答：因为并联支路两端电压相等U＝U1＝U2，故两灯两端电压都等于额定电压220伏，所以消耗的功率也都等于各自的额定功率，所以“220V，40W”灯泡的功率大，且会更亮一些。
1、小萌在更换灯泡时发现灯泡上标有“220V 40W”的字样．下列说法中正确的是（ ）A．该灯泡只能在220V电压下工作B．该灯泡的实际功率是40W不变C．该灯泡每秒消耗的电能是40WD．该灯泡正常发光时的功率是40W
2、两灯串联，一灯较亮，一灯较暗，则下列说法正确的是（ ）A．较亮的灯中电流较大B．较亮的灯电阻较大C．较亮的灯额定功率较大D．较亮的灯实际功率较大
2、在如图所示的电路中，电源电压不变，小灯泡L标有“6V”的字样，电阻R=20Ω．闭合开关S后，灯泡L正常发光，且电流表的示数为1.2A．求：
（1）小灯泡的额定功率．（2）在2min内电阻R消耗的电能．
解：（1）小灯泡与电阻R并联，闭合开关S后，灯泡L正常发光，可知，电源电压U=6V，则R支路上的电流：I2=
灯泡中的电流：I1=I-I2=1.2A-0.3A=0.9A，小灯泡的额定功率P=UI1=6V×0.9A=5.4W；（2）在2min内电阻R消耗的电能W=UI2t=6V×0.3A×2×60s=216J．
1、电功率的物理意义 表示做功快慢的物理量2、电功率定义式 P=W/t3、电功率与哪些因素有关 电功率与导体两端的电压及通过导体的电流有关。
讨论：这个灯泡在什么情况下才会正常发光？
若这个灯泡接在110V的电路中，它的发光情况会怎样？若接在300V的电路中，它的发光情况又会怎样？
研究额定功率与额定电压
1、观察灯泡上标的电压值，U= V。2、根据电路图连接实物电路。
3、改变电路中滑动变阻器的电阻，观察电压表示数的变化，同时观察灯泡亮度的变化情况。4、分别换用不同的灯跑进行实验，把观察到的现象填入表格。
当加在灯泡上的电压等于灯泡上标示的电压值时，灯泡能正常发光；当所加电压略大于灯泡上标示的电压值时， ；当所加电压略小于灯泡上标示的电压值时， 。
额定电压：用电器正常工作时的电压； 额定电流：用电器正常工作时的电流； 额定功率：用电器在额定电压下工作时所消耗的功率。一般来说，用电器的铭牌上都标有额定电压、额定电流或额定功率的数值。
实际电压：在使用用电器时，实际加在用电器两端的电压。实际电压可能电压额定电压，也可能略高于或略低于额定电压。用电器实际工作时的电流和电压计算出来的功率叫实际功率。
电灯泡“PZ220－100”：
表示额定电压是220V，
表示额定电压是36V，
电烙铁“36V 60W”：
推导二： P=UI=IR×I=I2R
表示该灯泡的额定电压是220V，额定功率是100W。
一只灯泡标有“PZ220-40”，它表示什么意思？根据以上信息，你还可以得到哪些信息？
测量小灯泡的电功率，理解实际功率和额定功率的概念。
滑动变阻器
1、电流表要串联在电路中； 2、电流由“+”进“-”出；3、不能超过最大测量值；4、不能直接接在电源两极上。
1、电压表要并联在电路中； 2、电流由“+”进“-”出；3、不能超过最大测量值；4、量程允许的情况下，可以直接接在电源两极上。
1.连接电路时开关应断开； 2.闭合开关前，滑动变阻器的滑片应移到阻值最大的位置。
1、调节滑动变阻器，使灯泡在额定电压下发光，观察电压表的示数和灯泡的亮度，记入实验记录表。2、调节滑动变阻器，使灯泡两端电压约高出额定电压的1/5或等于额定电压的4/5，将电压表的示数与灯泡的亮度填入记录表中。3、根据实验数据，计算出不同情况下灯泡的电功率。
小灯泡的额定电压是 V
由此可得出小灯泡的额定功率为 W。
小灯泡实际消耗的电功率不一定等于额定功率。
当小灯泡U实=U额时，P实=P额；
当小灯泡U实>U额时，P实>P额；
当小灯泡U实
（2）改变电路中的电流和电压、观察灯泡在不同电压下的发光情况。
例题 把标有“PZ220-40”字样的白炽灯分别接入220V和110V的电路，灯泡实际功率各是多少？（假设灯丝的电阻不随温度的变化而变化）解：（1）当灯泡被接入220V的电路时，其实际功率就是它的额定功率，因此P1=P额=40W
（2）当灯泡被接入110V的电路时，因为 P额=U额I额=所以假设灯泡的电阻R不变，则灯泡实际功率为：
变式一：有一个“110V，40W”和一个“110V，100W”的灯泡，现将它们串联后接到家庭电路上，请你判断两个灯能否正常发光？（灯不烧坏）
两灯串联在电路中，通过导体的电流相等，根据U=IR可知，电阻大的分得电压较高，故40W的灯两端电压大于110V，根据P=I2R可知，40W灯泡实际电功率较大，灯泡较亮。
变式二：小明同学拿起一只灯泡标有“220V，25W”字样，他将此灯与“220V，40W”的灯泡并联，接到220V的家庭电路中，哪个灯炮会更亮一些？
答：因为并联支路两端电压相等U＝U1＝U2，故两灯两端电压都等于额定电压220伏，所以消耗的功率也都等于各自的额定功率，所以“220V，40W”灯泡的功率大，且会更亮一些。
1、小萌在更换灯泡时发现灯泡上标有“220V 40W”的字样．下列说法中正确的是（ ）A．该灯泡只能在220V电压下工作B．该灯泡的实际功率是40W不变C．该灯泡每秒消耗的电能是40WD．该灯泡正常发光时的功率是40W
2、两灯串联，一灯较亮，一灯较暗，则下列说法正确的是（ ）A．较亮的灯中电流较大B．较亮的灯电阻较大C．较亮的灯额定功率较大D．较亮的灯实际功率较大
2、在如图所示的电路中，电源电压不变，小灯泡L标有“6V”的字样，电阻R=20Ω．闭合开关S后，灯泡L正常发光，且电流表的示数为1.2A．求：
（1）小灯泡的额定功率．（2）在2min内电阻R消耗的电能．
解：（1）小灯泡与电阻R并联，闭合开关S后，灯泡L正常发光，可知，电源电压U=6V，则R支路上的电流：I2=
灯泡中的电流：I1=I-I2=1.2A-0.3A=0.9A，小灯泡的额定功率P=UI1=6V×0.9A=5.4W；（2）在2min内电阻R消耗的电能W=UI2t=6V×0.3A×2×60s=216J．
