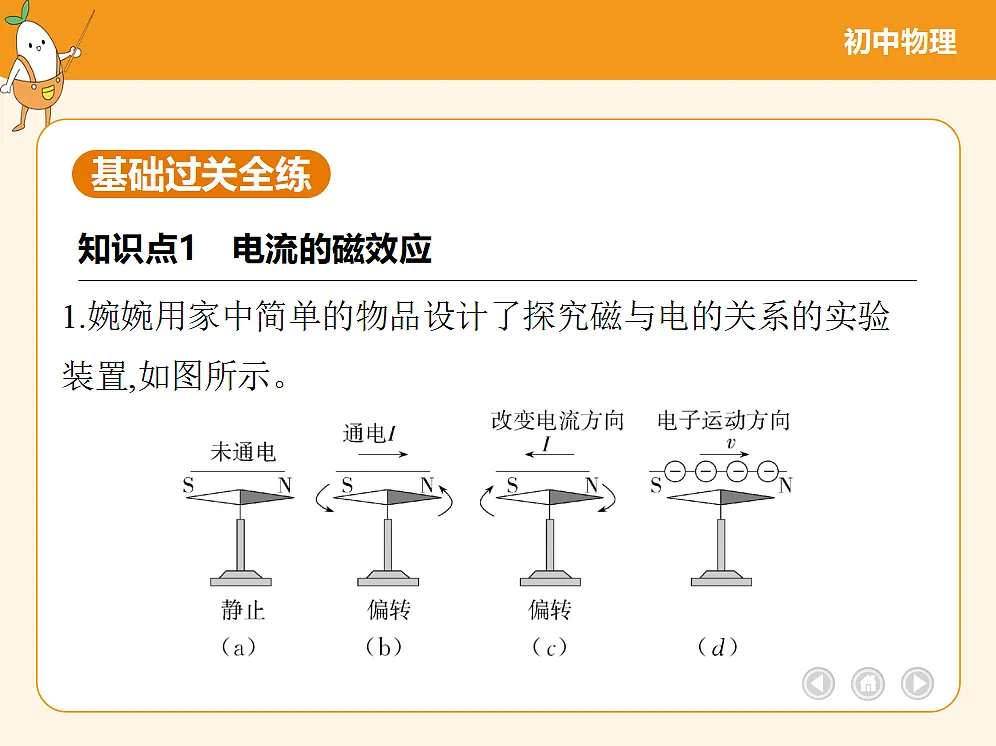

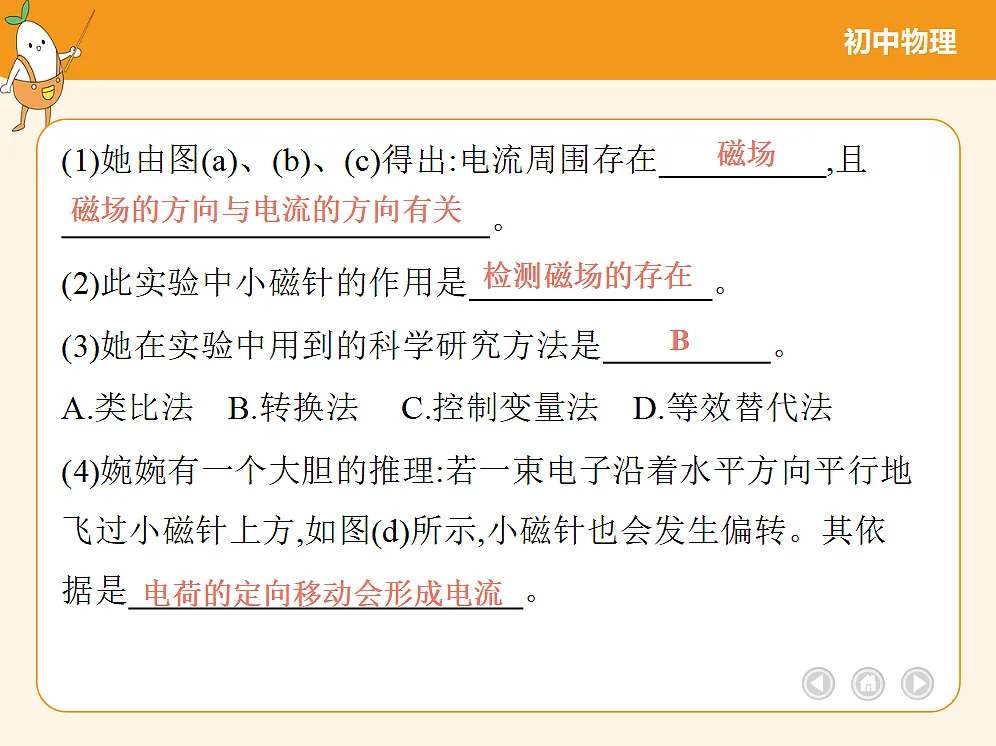

(1)她由图(a)、(b)、(c)得出:电流周围存在　　　　    ,且    　　　     。(2)此实验中小磁针的作用是　　 　　    。(3)她在实验中用到的科学研究方法是　　　　    。A.类比法　B.转换法 C.控制变量法　D.等效替代法(4)婉婉有一个大胆的推理:若一束电子沿着水平方向平行地飞过小磁针上方,如图(d)所示,小磁针也会发生偏转。其依据是　　　 　    。
磁场的方向与电流的方向有关
电荷的定向移动会形成电流
(5)图(d)中小磁针N极偏转方向和图　    中小磁针的N极偏转方向相同,依据是　　　 　    。
电子定向移动的方向与电流的方向相反

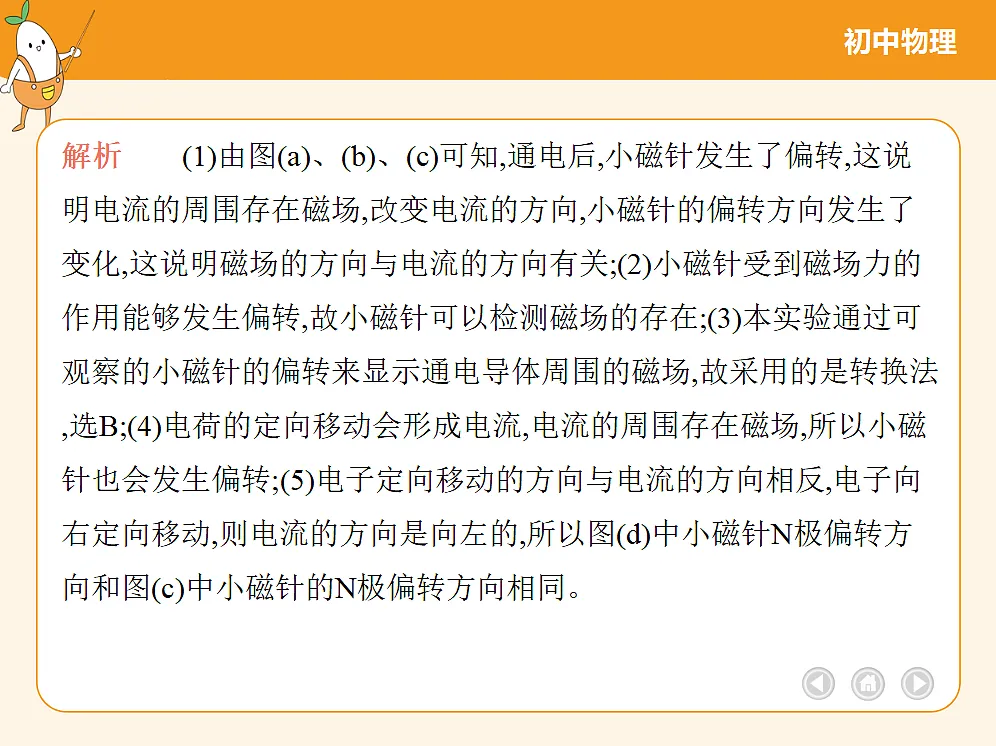

解析    (1)由图(a)、(b)、(c)可知,通电后,小磁针发生了偏转,这说明电流的周围存在磁场,改变电流的方向,小磁针的偏转方向发生了变化,这说明磁场的方向与电流的方向有关;(2)小磁针受到磁场力的作用能够发生偏转,故小磁针可以检测磁场的存在;(3)本实验通过可观察的小磁针的偏转来显示通电导体周围的磁场,故采用的是转换法,选B;(4)电荷的定向移动会形成电流,电流的周围存在磁场,所以小磁针也会发生偏转;(5)电子定向移动的方向与电流的方向相反,电子向右定向移动,则电流的方向是向左的,所以图(d)中小磁针N极偏转方向和图(c)中小磁针的N极偏转方向相同。

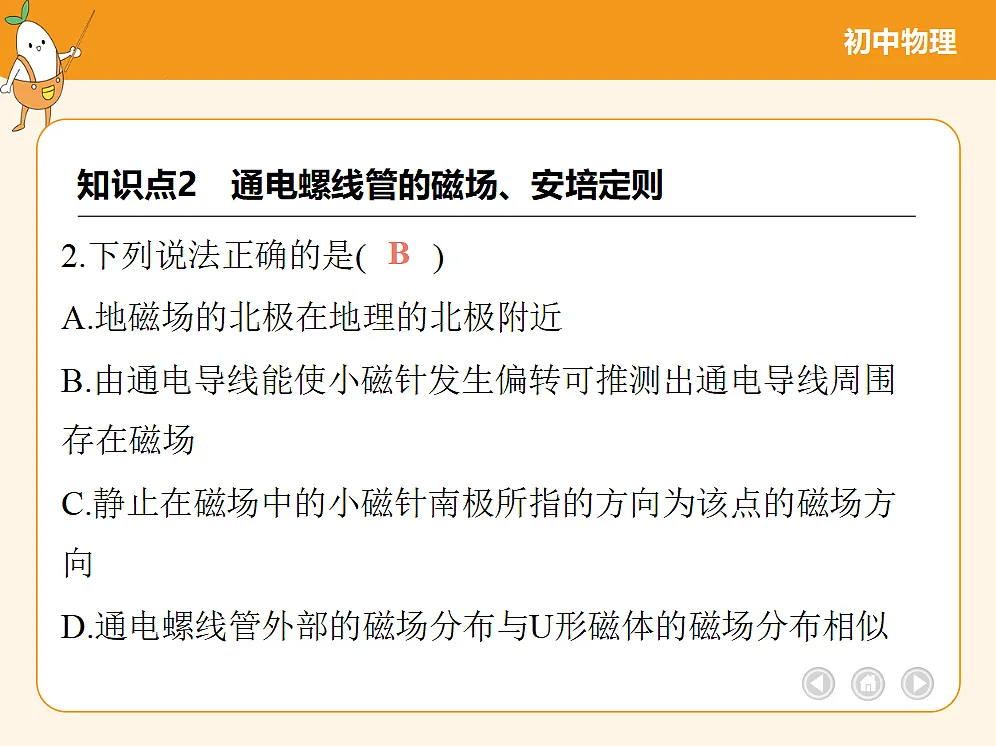

2.下列说法正确的是(　    )A.地磁场的北极在地理的北极附近B.由通电导线能使小磁针发生偏转可推测出通电导线周围存在磁场C.静止在磁场中的小磁针南极所指的方向为该点的磁场方向D.通电螺线管外部的磁场分布与U形磁体的磁场分布相似

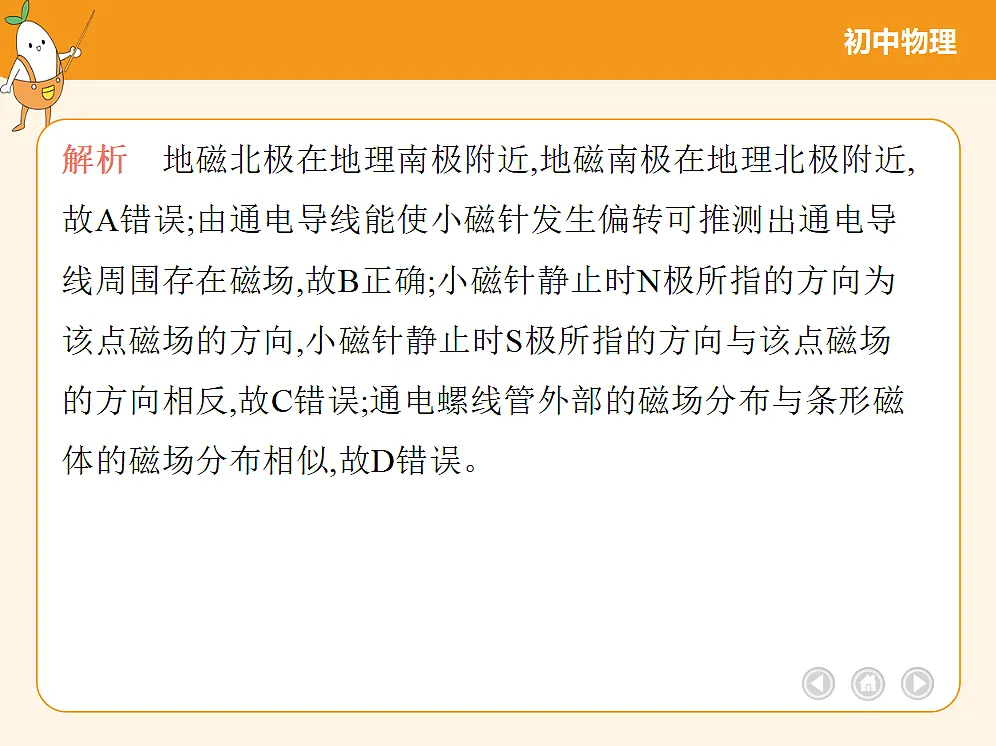

解析　地磁北极在地理南极附近,地磁南极在地理北极附近,故A错误;由通电导线能使小磁针发生偏转可推测出通电导线周围存在磁场,故B正确;小磁针静止时N极所指的方向为该点磁场的方向,小磁针静止时S极所指的方向与该点磁场的方向相反,故C错误;通电螺线管外部的磁场分布与条形磁体的磁场分布相似,故D错误。
解析　小磁针的N极向上,由磁极间的相互作用规律可知,通电螺线管的上端为N极;根据安培定则,大拇指指向螺线管的N极,弯曲的四指指向就是电流方向,假设电源的上端为“+”极,则电流从上端流入,螺线管的绕线方式如图甲所示;假设电源的下端为“+”极,则电流从下端流入,螺线管的绕线方式如图乙所示。
解析　已知小磁针静止时N极水平向左,根据磁极间的相互作用规律可知,通电螺线管的左端为S极、右端为N极;根据安培定则可知,电流从螺线管的右端流入、左端流出,所以电源左端为负极,右端为正极,故A、B错误;电流从电流表的正接线柱流入、负接线柱流出,所以电流表的左端为“+”接线柱,故C正确;R的滑片置于最右端时,滑动变阻器接入电路的电阻最大,电路中电流最小,不会对电路安全有影响,故D错误。
解析　由图A可知,电流从螺线管右侧流进,由安培定则判断出通电螺线管的右端为N极,左端应为S极,故A错误;由B图可知,电流从螺线管左侧流进,由安培定则判断出通电螺线管的左端为N极,右端应为S极,故B正确;由C图可知,电流从螺线管右侧流进,由安培定则判断出通电螺线管的左端应为N极,右端为S极,故C错误;由D图可知,电流从螺线管左侧流进,由安培定则判断出通电螺线管的右端为N极,左端应为S极,故D错误。
解析    (1)当闭合开关的瞬间,电路中有电流通过,会观察到小磁针发生偏转;通过改变电池正、负极的连接,可以改变电路中的电流方向,观察到小磁针偏转的方向改变;(2)此现象说明,电流方向会影响电流所产生磁场的方向。
7.(2023山东淄博中考,20,★☆☆)闭合开关后,小磁针静止时的指向如图所示,请标出电源的“+”“-”极和通电螺线管的N、S极,并画出螺线管外部通过小磁针中心的磁感线。
解析　小磁针静止时N极水平向右,则由同名磁极间相互排斥、异名磁极间相互吸引可知,螺线管左侧为N极,右侧为S极;由安培定则可知,电流由右侧流入螺线管,即电源右侧为正极;根据通电螺线管外部的磁场方向是从N极到S极画出磁感线。
解题思路　由小磁针静止时的指向和磁极间的相互作用规律可知螺线管的磁极,由安培定则可知电流的方向及电源的正负极。根据磁体外部磁感线从N极出发进入S极画图。
8.(新课标·科学推理)请阅读材料并回答问题。手机里的指南针 随着科技的进步,手机功能越来越强大,手机中的指南针大家都不陌生。通过指南针我们可以准确判断方向。那么它是如何做到的呢? 手机中内置的指南针,并不是传统意义上的小磁针,应准确称之为“电子罗盘”,它是一种基于霍尔效应的磁传感器,可以
测量地磁场的方向,进而为我们指示地理南北极。
霍尔效应是电磁效应的一种。如图所示,通电长方体金属导体在磁场中时,会受到磁场力的作用,金属导体中的电流是由自由电子定向移动形成的,因此其微观本质上是电子受到了磁场力的作用,于是这些电子就在磁场力的作用下运动到导体的后表面D,从而使后表面D带上负电荷;而前表面C因缺少了电子,带上了正电荷。由于C、D表面带有不同种电荷,因此在C、D两表面之间就形成一定的电压,在垂直于电流和磁场的方向就会产生一个附加电场,这就是霍尔效应。 电流方向、磁场方向以及电场方向三者之间的关系满足
左手定则,所以当已知电流方向,手机又测得附加电场方向时,就可以推算出磁场方向。在电流和磁场强度一定时,霍尔效应的强弱与导体在磁场中的方位有关,导体与磁场的夹角越大,霍尔效应越显著。 手机指南针与GPS有什么区别呢?如果你固定在某个位置的时候,GPS显示的是你所在的位置,具体的方向是不会显示的,得依靠你自己的判断,当你需要指明你的位置的时候,就很难和人家讲“往东走几公里就可以看到我了”。但是指南针就可以清楚地指明方向,所以你很容易就可以说明方位,指南
针在日常生活中还是有存在的价值的。
(1)通电长方体金属导体在磁场中时,在垂直于电流和磁场的方向会产生一个　　　　    ,这就是霍尔效应。(2)传统的指南针能够指南北是小磁针受地磁场的作用,手机里的指南针是　　　　    受地磁场的作用。(3)根据文中信息分析,如果电流一定时,影响霍尔效应是否显著的两个因素:　　　　     。
磁场强度和导体与磁场的夹角
解析    (1)通电长方体金属导体在磁场中时,在垂直于电流和磁场的方向会产生一个附加电场,这就是霍尔效应;(2)通电长方体金属导体在磁场中时,会受到磁场力的作用,手机里的指南针是磁传感器受地磁场的作用;(3)在电流和磁场强度一定时,霍尔效应的强弱与导体在磁场中的方位有关,导体与磁场的夹角越大,霍尔效应越显著,根据文中信息分析,如果电流一定时,影响霍尔效应是否显著的两个因素是磁场强度和导体与磁场的夹角。
