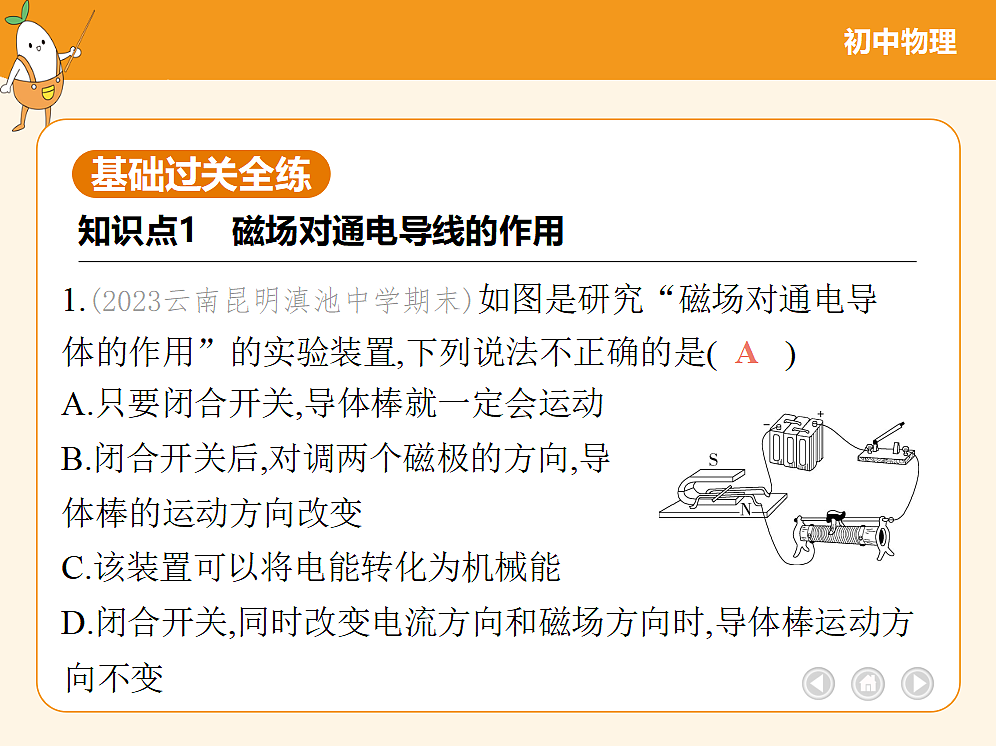

1.(2023云南昆明滇池中学期末)如图是研究“磁场对通电导体的作用”的实验装置,下列说法不正确的是(　    )
A.只要闭合开关,导体棒就一定会运动B.闭合开关后,对调两个磁极的方向,导体棒的运动方向改变C.该装置可以将电能转化为机械能D.闭合开关,同时改变电流方向和磁场方向时,导体棒运动方

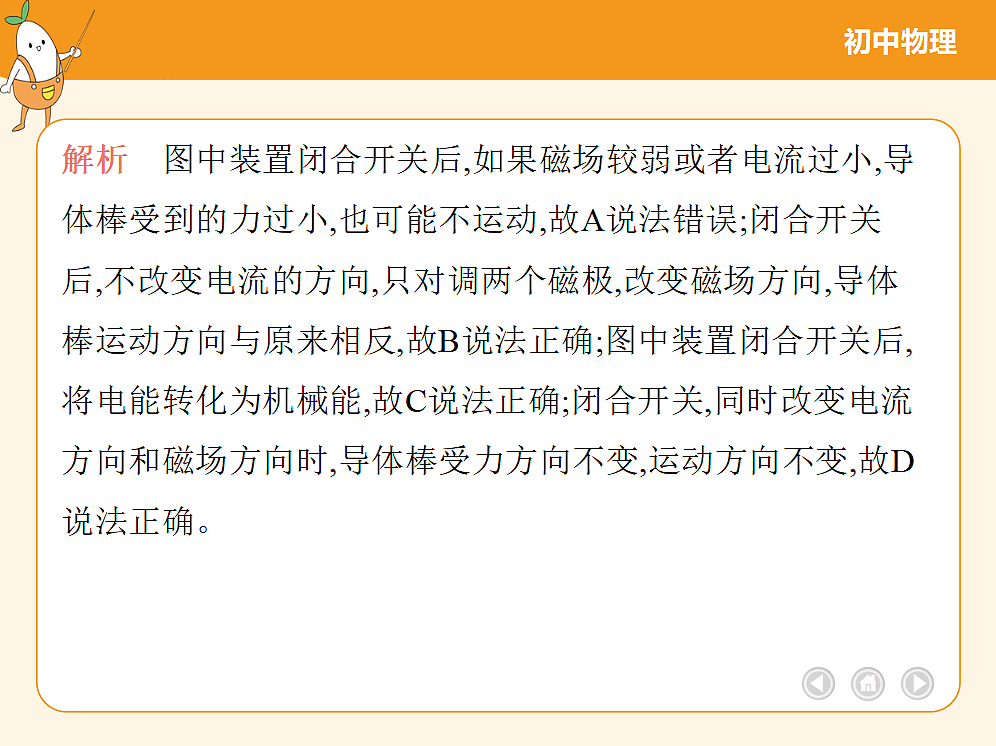

解析　图中装置闭合开关后,如果磁场较弱或者电流过小,导体棒受到的力过小,也可能不运动,故A说法错误;闭合开关后,不改变电流的方向,只对调两个磁极,改变磁场方向,导体棒运动方向与原来相反,故B说法正确;图中装置闭合开关后,将电能转化为机械能,故C说法正确;闭合开关,同时改变电流方向和磁场方向时,导体棒受力方向不变,运动方向不变,故D说法正确。

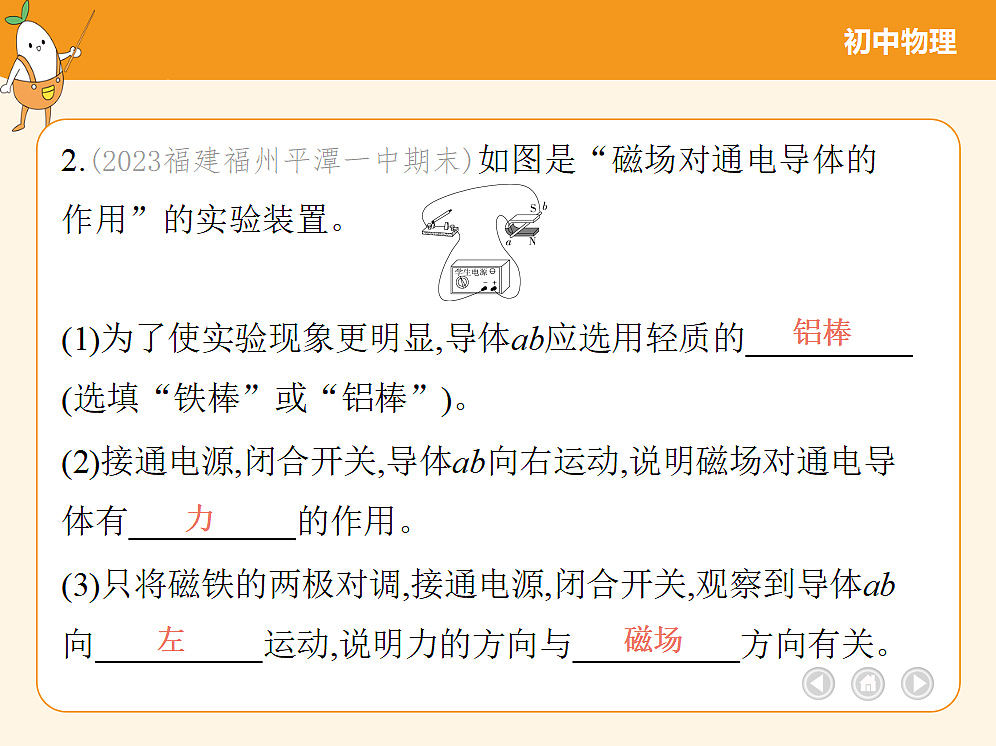

(1)为了使实验现象更明显,导体ab应选用轻质的　　　　    (选填“铁棒”或“铝棒”)。(2)接通电源,闭合开关,导体ab向右运动,说明磁场对通电导体有　　　　    的作用。(3)只将磁铁的两极对调,接通电源,闭合开关,观察到导体ab向　　　　    运动,说明力的方向与　　　　    方向有关。

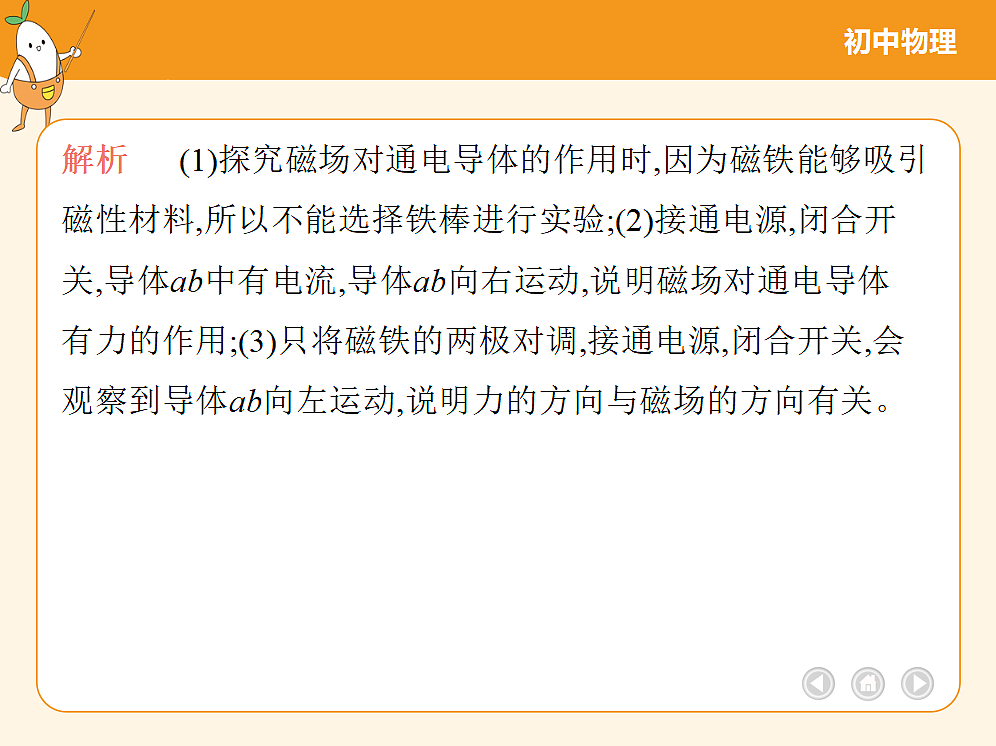

解析    (1)探究磁场对通电导体的作用时,因为磁铁能够吸引磁性材料,所以不能选择铁棒进行实验;(2)接通电源,闭合开关,导体ab中有电流,导体ab向右运动,说明磁场对通电导体有力的作用;(3)只将磁铁的两极对调,接通电源,闭合开关,会观察到导体ab向左运动,说明力的方向与磁场的方向有关。

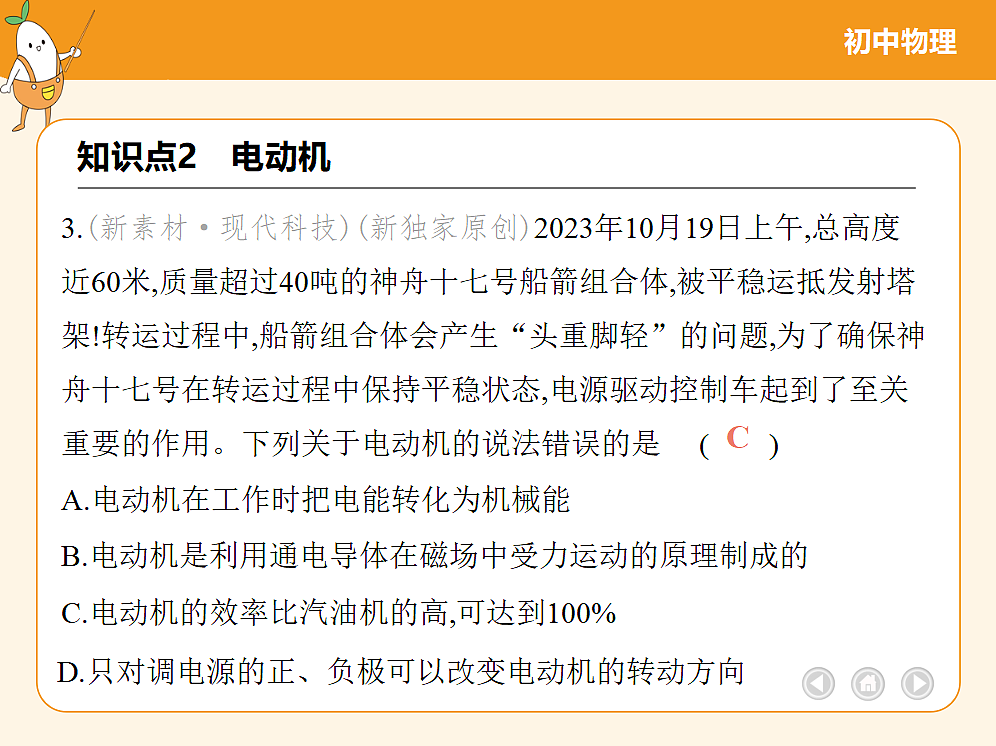

D.只对调电源的正、负极可以改变电动机的转动方向

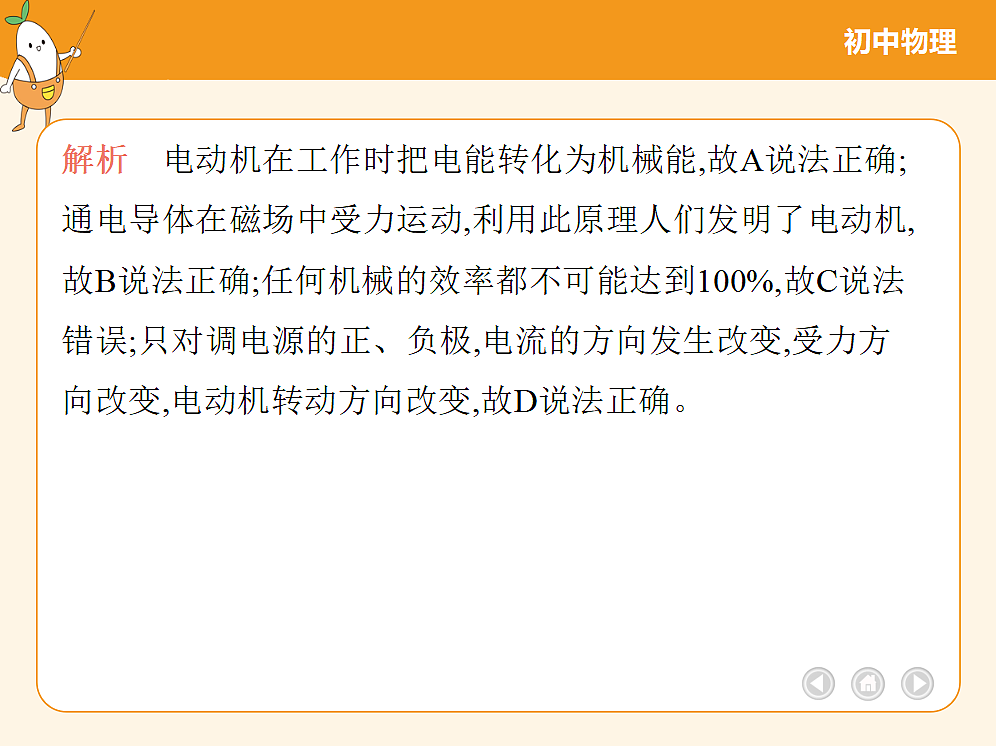

解析　电动机在工作时把电能转化为机械能,故A说法正确;通电导体在磁场中受力运动,利用此原理人们发明了电动机,故B说法正确;任何机械的效率都不可能达到100%,故C说法错误;只对调电源的正、负极,电流的方向发生改变,受力方向改变,电动机转动方向改变,故D说法正确。
解析　金属滑块与飞机前轮连接,并处于强磁场中,当金属滑块通以强电流时,即可受到强大的推力,由此可知其原理是通电导体在磁场中受力而运动,其原理与电动机相同。
解析　电动机在工作的过程中会消耗电能,电能主要转化为机械能,其工作原理是通电导体在磁场中受力运动,即磁场对电流的作用,选B。
解析　高速列车动力系统主要由电动机组成,电动机的工作原理是通电导体在磁场中受力运动;A装置是奥斯特实验,说明了通电导体周围存在磁场,这是电流的磁效应,故A错误;B装置探究通电的螺线管能够产生磁场,磁场使小磁针发生偏转,这是电流的磁效应,故B错误;C装置探究电磁铁磁性强弱与哪些因素有关,与电动机的工作原理不相同;D装置探究通电导体在磁场中受力运动,利用此原理人们发明了电动机,故D正确。
7.(2023湖南长沙中考,14,★☆☆)如图为玩具小汽车内直流电动机的结构简图,该电动机工作时将电能转化为　      能和内能。如果想改变该直流电动机的转动方向,你可以采取的方法是　　　 　    (写一条合理方法即可)。
改变电流方向(或改变磁场方向)
解析　直流电动机正常工作时,将电能主要转化为机械能;电动机的转动方向跟磁场方向、电流方向有关,如果想改变该直流电动机的转动方向,可以改变电流的方向或改变磁场的方向。
(1)闭合开关接通电源,这时会看到导体AB向右运动,这表明　　　 　    。(2)若只对调磁体的磁极或只改变导体AB中的电流方向,观察到导体AB均向　　　　    运动。(3)如果把磁体的两极对调,同时改变通过导体AB的电流方向,会看到导体AB的运动方向　　　　    。(4)依据这个实验原理可制成　　　　    。
通电导体在磁场中受力的作用
解析    (1)闭合开关接通电源,这时会看到导体AB向右运动,说明导体AB受到向右的力的作用,即通电导体在磁场中受力的作用;(2)只对调磁体的磁极或只改变导体AB中的电流方向,AB所受力的方向发生了改变,会观察到导体AB均向左运动;(3)如果把磁体的两极对调,同时改变通过导体AB的电流方向,即同时改变了两个因素,会看到导体AB的运动方向不变;(4)依据通电导体在磁场中受到力的作用,可制成电动机。
(1)如果将磁铁的N、S极对调,导线框的转动方向将　　    (选填“改变”或“不改变”)。(2)实验中,干电池供电是　　　　    能转化为电能。若通电时间稍长,干电池会明显发热,原因是干电池被　　　　    。(3)本装置与下列设备原理相同的是　　　　    。A.电磁继电器     B.扬声器     C.电磁铁
解析    (1)导线框能转动起来是因为通电导体在磁场中受到力的作用;由于通电导体在磁场中受力的方向与电流方向和磁场方向有关,所以将磁铁的N、S极对调(磁场方向相反),导线框的转动方向将改变;(2)用导线直接将电源的正负极相连会造成电源短路,电路中电流很大,根据Q=I2Rt可知,通电时间稍长,干电池会明显发热;干电池供电,是化学能转化为电能;(3)由题意可知,这一装置的原理是通电导体在磁场中受力的作用,扬声器就是利用这一原理工作的;而电磁继电器、电磁铁是利用电流磁效应工作的,选B。
